乒乓球自动打孔塞子组装专用冲床设备

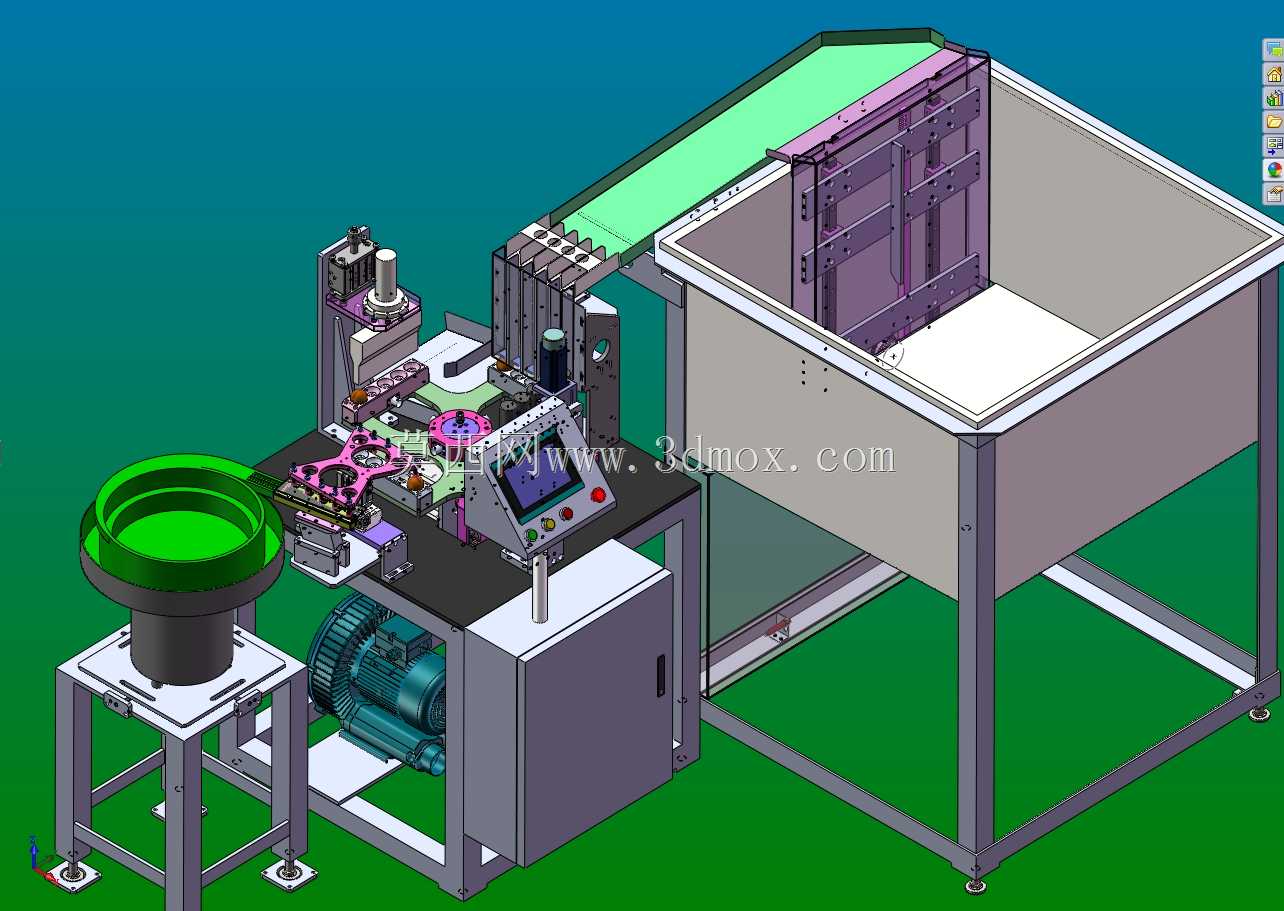

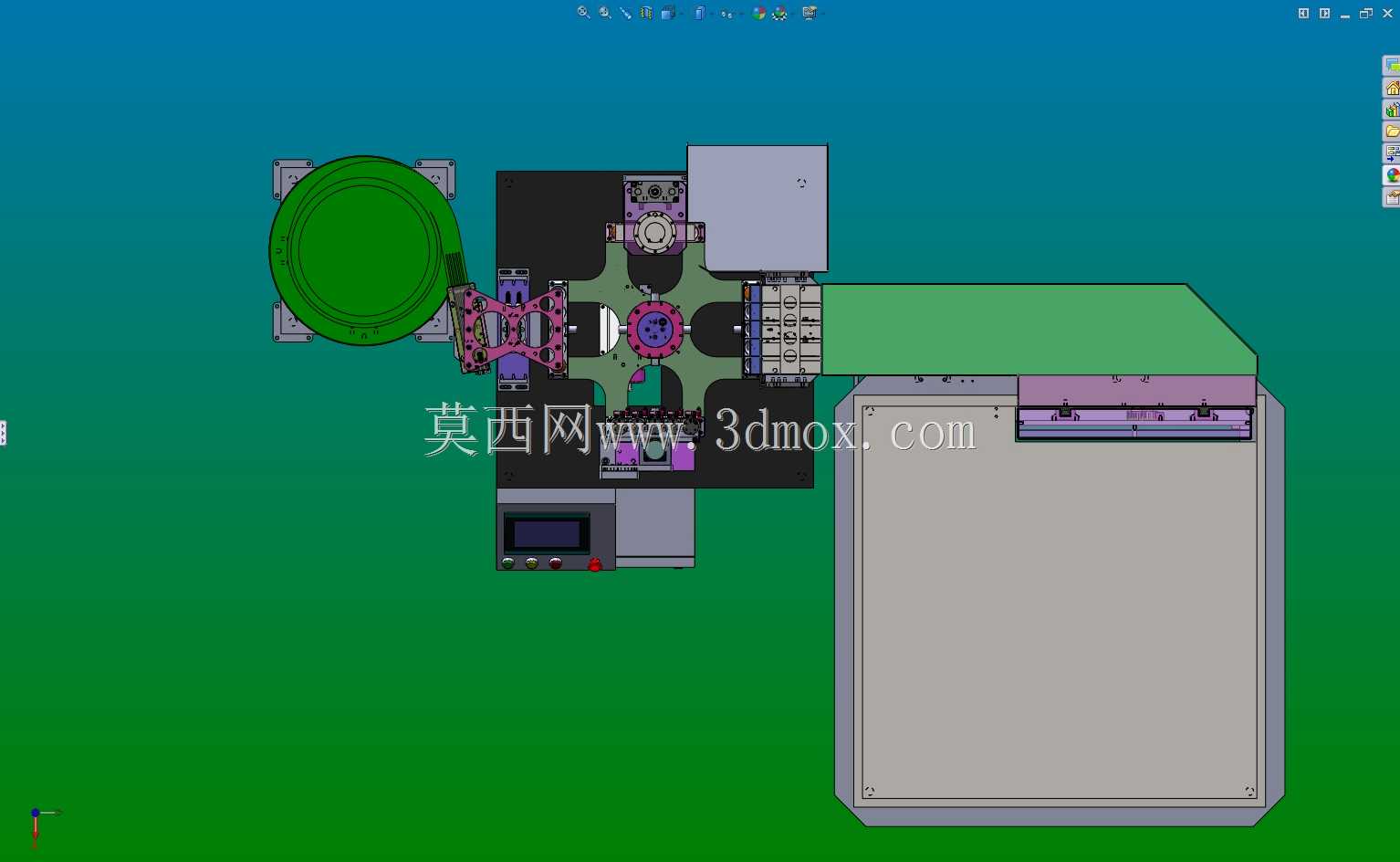

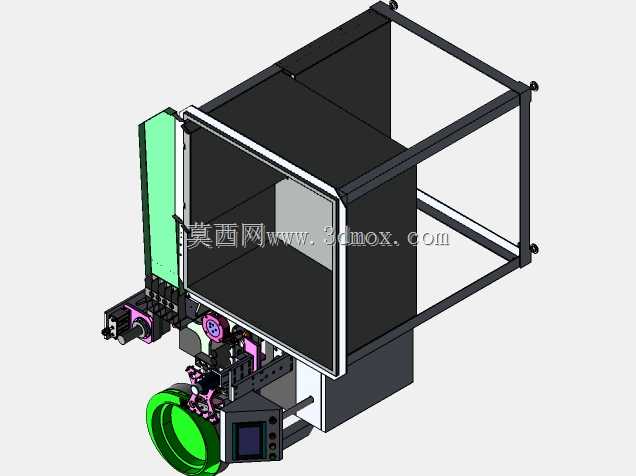

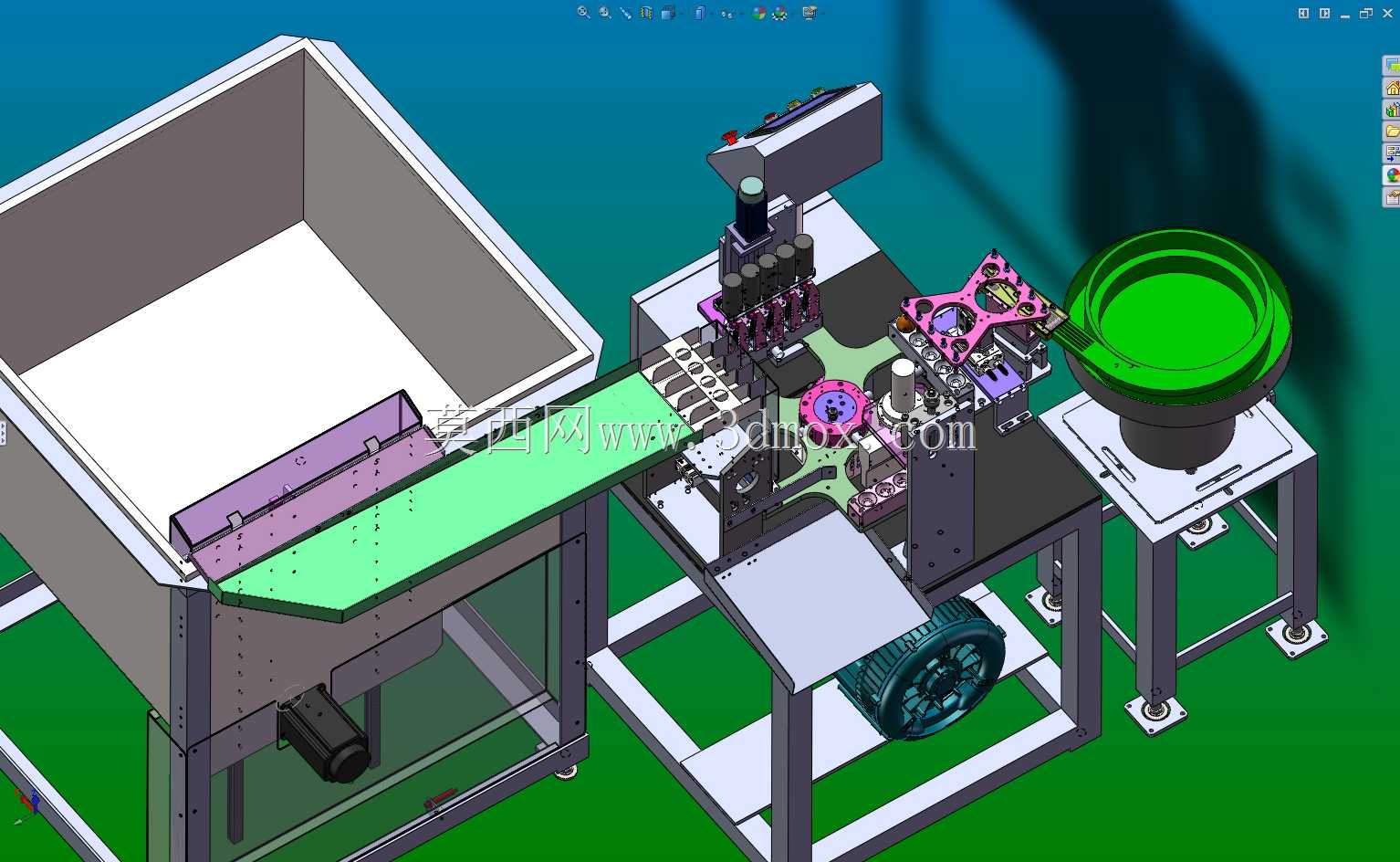

该设备面向体育用品制造领域的乒乓球生产加工场景，针对传统乒乓球打孔、塞子装配工序依赖人工操作、精度一致性差、生产效率低的痛点设计，可完成乒乓球的自动化上料、定位打孔、塞子精准插入全流程作业，适配赛璐珞、ABS等主流材质乒乓球的加工需求，可直接接入乒乓球自动化生产线，也可作为独立工位完成单工序批量加工。设备整体采用框架式落地结构布局，左侧设置独立支架承载的绿色振动盘作为乒乓球上料机构，通过振动排序将待加工乒乓球有序输送至中间加工工位，振动盘支架采用方管焊接结构，底部预留安装调节孔位，可根据现场地面平整度调整水平度，保障上料顺畅无卡料。中间加工台面集成了定位夹具、打孔执行机构、塞子送料与压装组件、操作控制单元，台面下方的机架腔体内部布置动力传动组件与电气控制柜体，既充分利用机架内部空间，又通过封闭柜门隔绝传动部件的安全隐患，同时降低设备运行时的噪音扩散。右侧设置大容积接料箱体，搭配倾斜导料槽结构，加工完成的乒乓球可顺着导料槽自动滑入接料箱内，接料箱采用方管焊接框架搭配钣金围板，底部设置可调脚杯，可调整接料高度匹配导料槽出料位置，箱体开口尺寸宽大，可容纳单批次上千件成品，减少人工频繁收料的工作量。设计过程中重点考虑了乒乓球薄壁易变形的特性，定位夹具采用柔性仿形结构，打孔时采用渐进式进给方式避免球体被压裂，塞子压装环节设置压力反馈结构，保障塞子插入深度一致，不会出现过压损坏球体或者压装不到位的情况。设备整体安装边界紧凑，不需要额外的地基固定，放置在平整硬化的车间地面即可投入使用，各功能模块采用模块化设计，后期维护更换易损件时不需要整体拆解设备，可快速完成检修作业，适配中小批量体育用品生产企业的加工需求，相比人工作业可大幅提升加工效率，同时降低人工操作带来的品质波动，保障成品的加工精度一致性。
