复古早期蒸汽牵引运载车结构设计

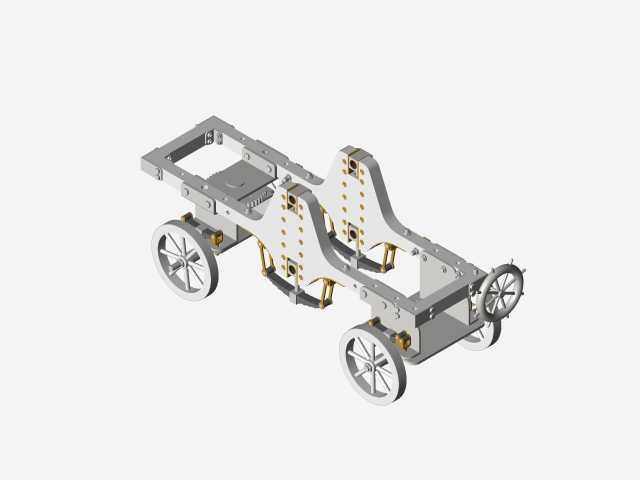

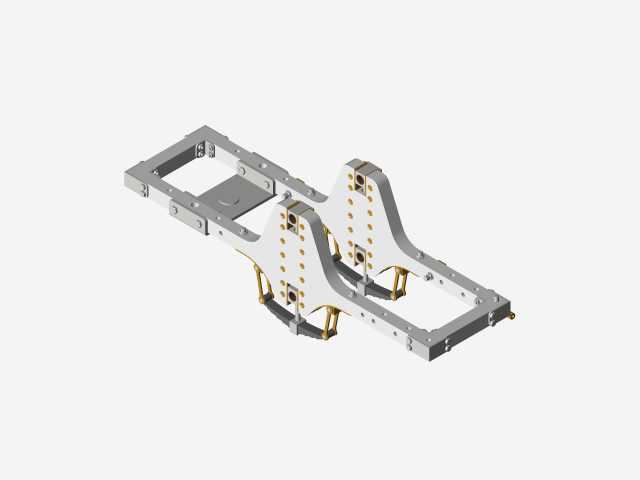

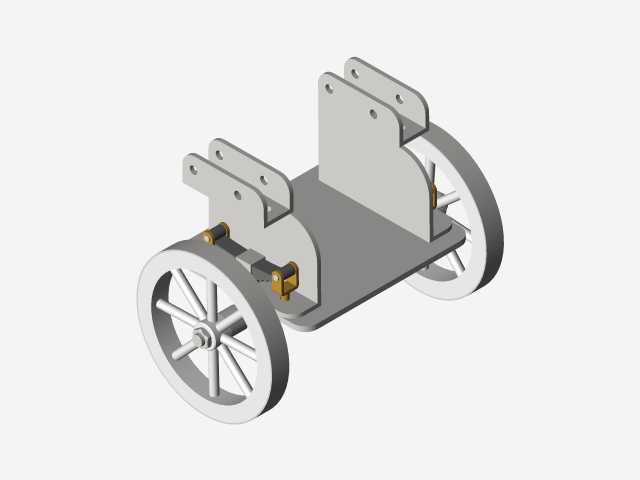

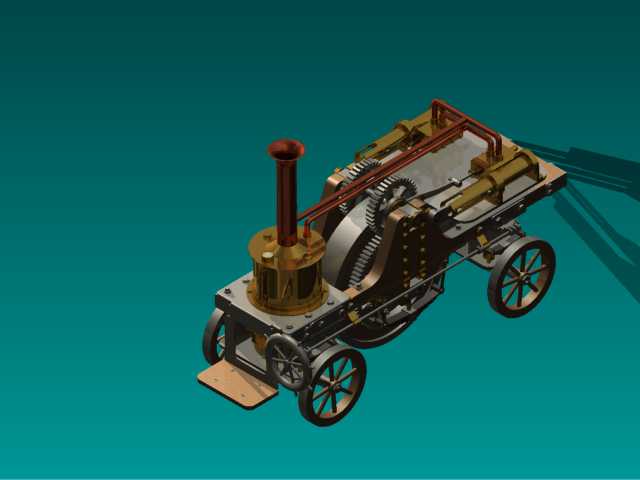

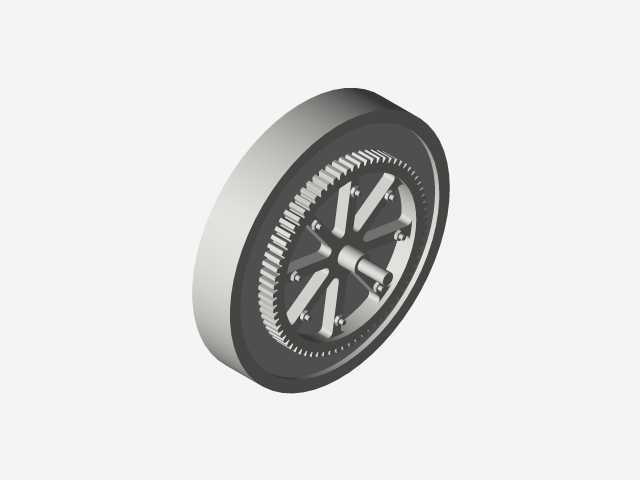

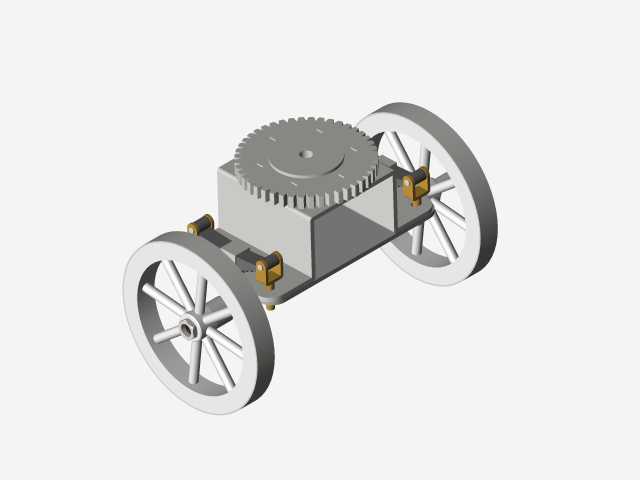

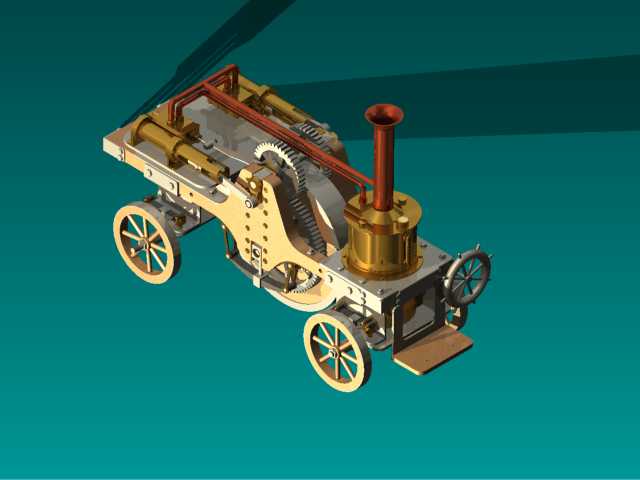

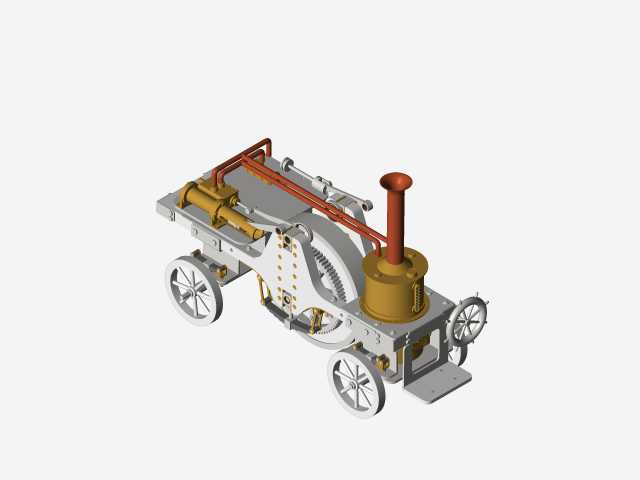

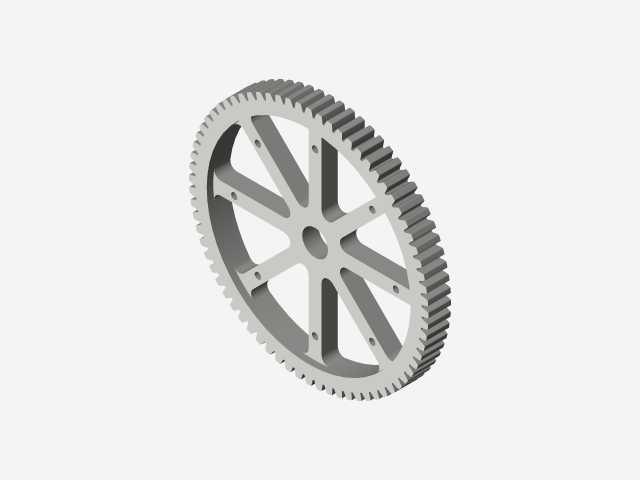

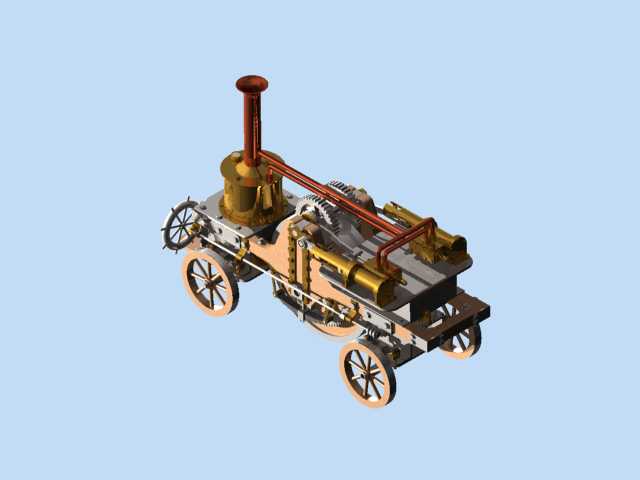

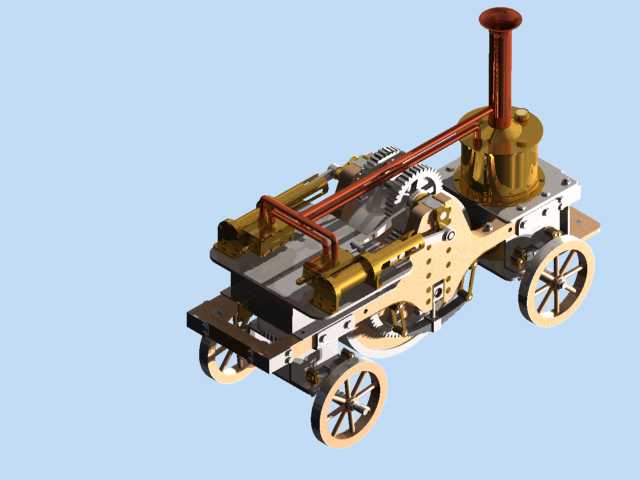

这款早期蒸汽牵引运载装置，是工业革命时期陆路动力运载设备的典型复刻设计，主要应用于近代工业厂区短距离物料转运、早期城郊小型客货接驳场景，在当时的工矿厂区、码头货场承担着替代畜力完成重载牵引的核心用途，相比传统畜力运输具备持续作业能力强、牵引载荷大、不受牲畜体力限制的优势，能够在硬质铺装路面完成十余吨级的货厢拖挂作业，是早期陆路动力运输设备的重要探索形态。从功能特性来看，该装置采用立式单缸蒸汽锅炉作为核心动力源，锅炉顶部设置高耸的排烟烟囱，能够保障燃煤燃烧过程中的烟气顺畅排出，锅炉输出的往复动力通过曲柄连杆机构传递到齿轮传动组，整套传动系统采用外露式齿轮啮合结构，大直径减速齿轮能够将锅炉输出的高速往复运动转化为大扭矩低转速的轮端动力，匹配前后四轮的辐条式行走轮，轮组采用硬质金属轮缘适配当时的铁轨或硬质铺装路面，车架前部设置导向轮组，通过连杆结构实现转向控制，车架中部预留锅炉与传动机构的安装空间，后部可拓展挂载货厢或作业机具。在设计思路上，该装置优先保障动力传输的可靠性与维护便捷性，所有传动齿轮、连杆节点都采用外露布局，无需复杂的壳体封装即可完成日常润滑与故障检修，完全适配早期工业加工精度有限、维修保障条件简陋的应用环境；锅炉与车架采用螺栓刚性连接，能够承受蒸汽做功过程中的持续振动，管路布局沿车架上沿排布，减少行走过程中碎石、路障对蒸汽管路的磕碰损伤。从安装边界与尺寸适配来看，整车长度控制在两米级区间，宽度不超过一米二，高度含烟囱约一米八，能够适配当时厂区、码头的狭窄通行通道，轮距设置匹配早期轻型轨道的间距，既可以在轨道上行驶，也可在硬化平路完成短距离移动，车架底部预留足够的离地间隙，能够应对路面不平整带来的颠簸，所有旋转部件的运动包络都在车架轮廓范围内，避免作业过程中部件剐蹭周边障碍物，整体结构完全围绕早期工业场景下的实用需求设计，没有多余的装饰性结构，每一处布局都服务于动力传输、载荷牵引、便捷维护的核心目标，还原了早期蒸汽动力车辆从构想落地到实际应用的工程设计逻辑。
