多槽式矿物分离浮选设备结构设计

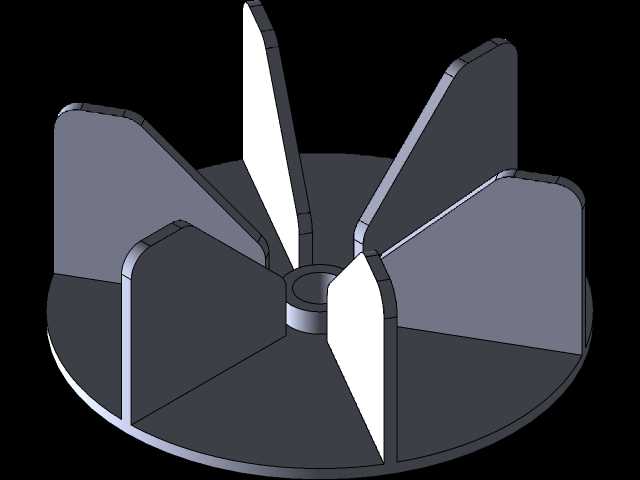

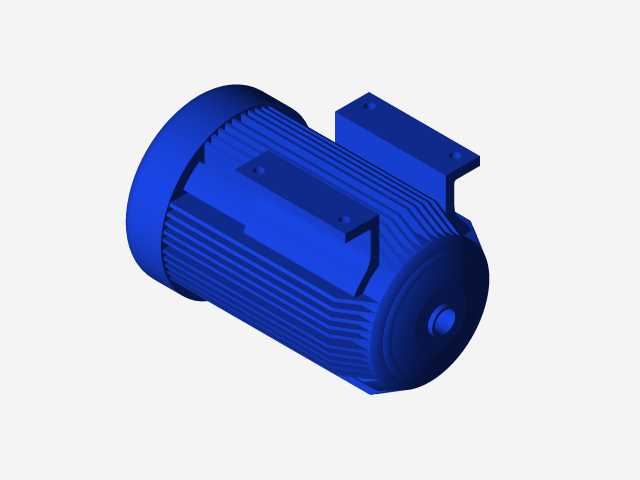

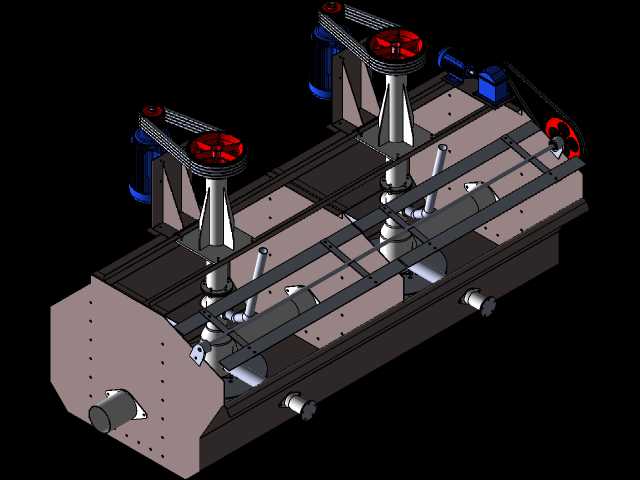

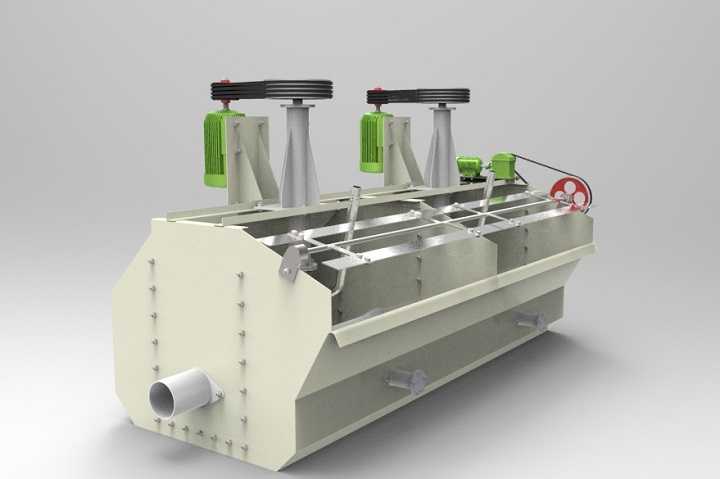

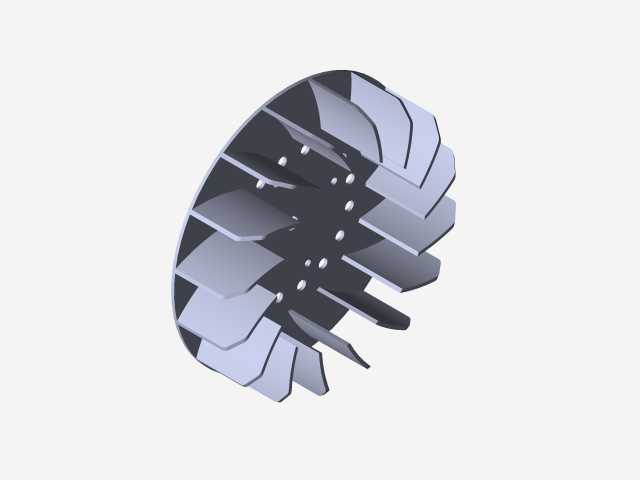

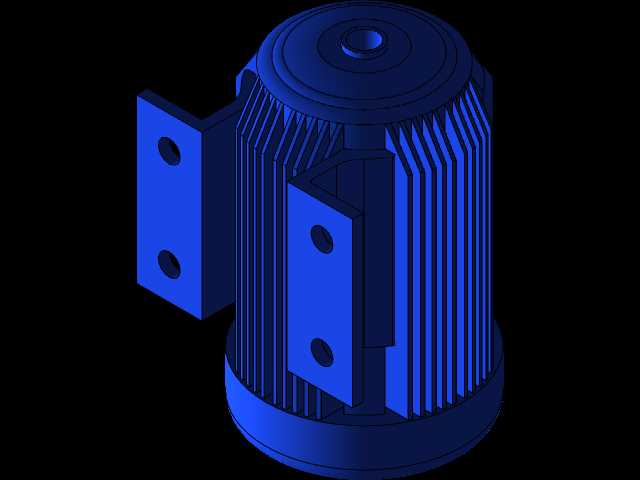

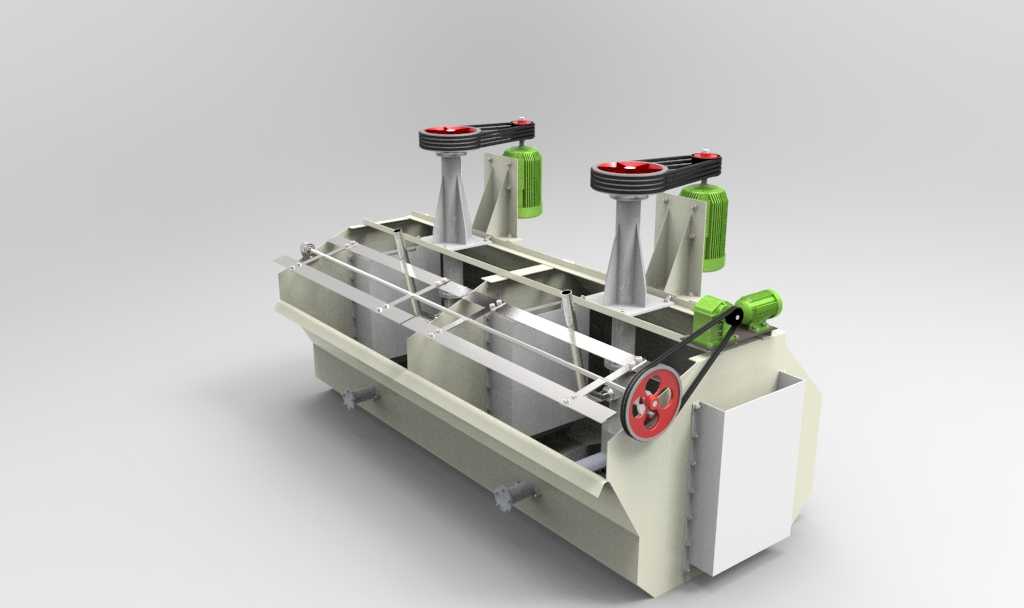

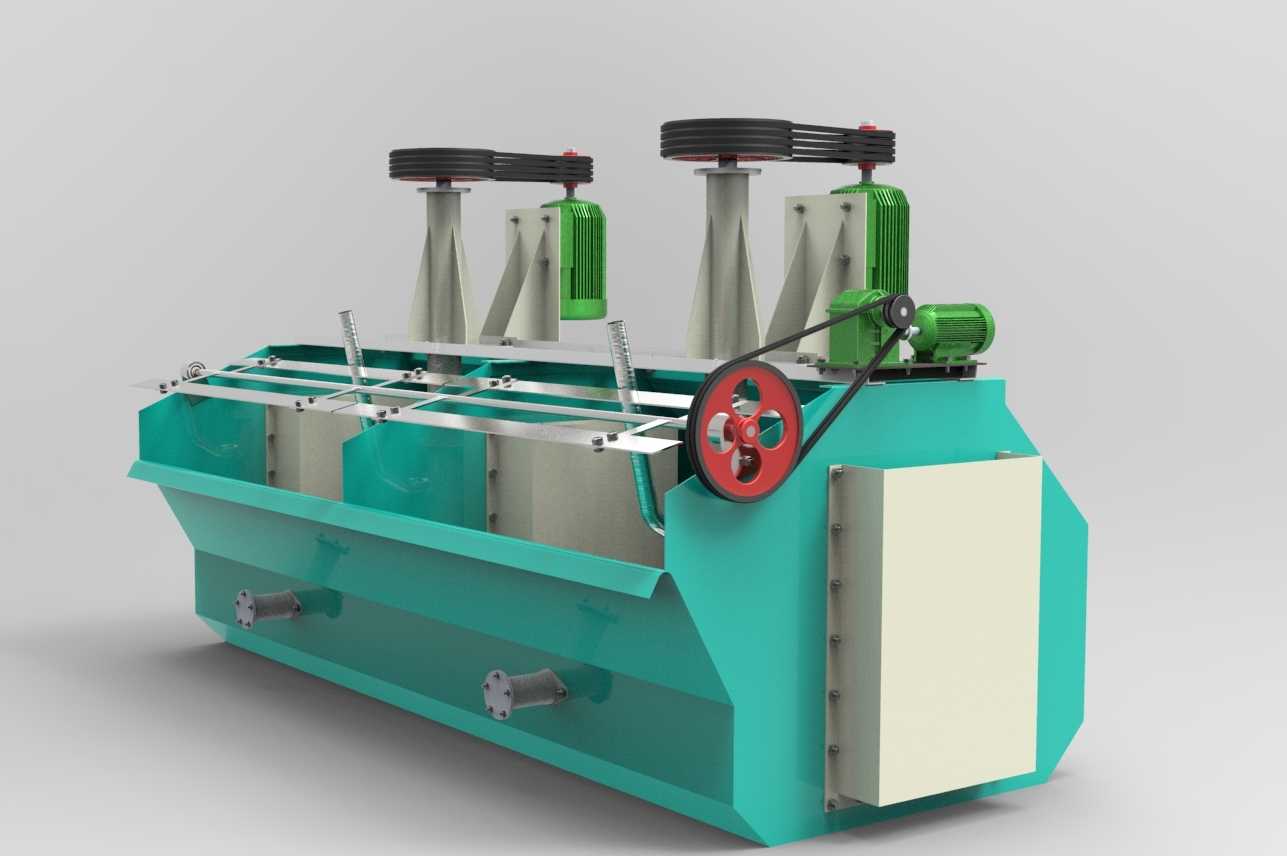

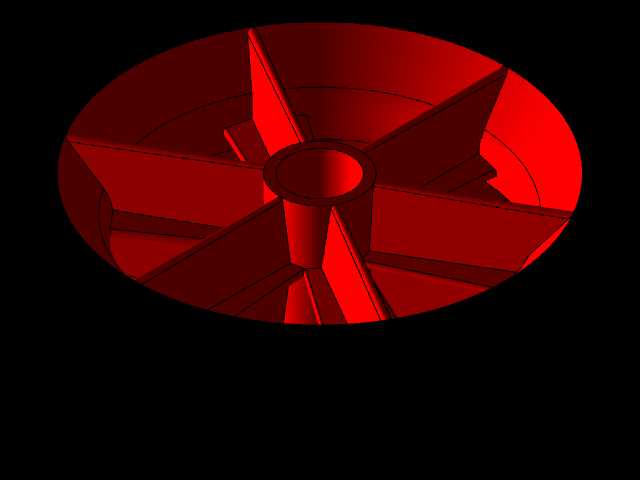

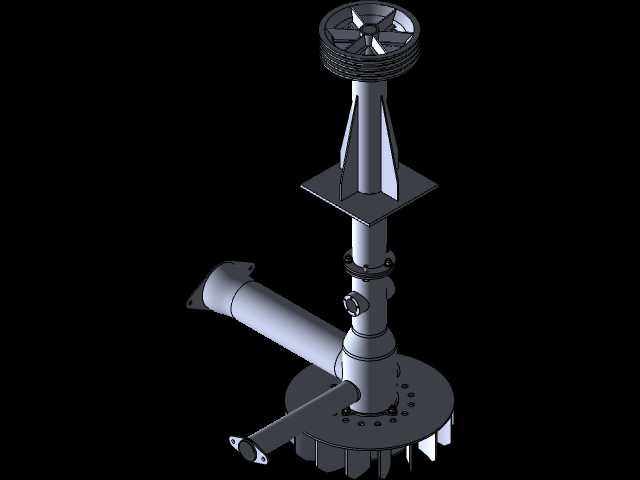

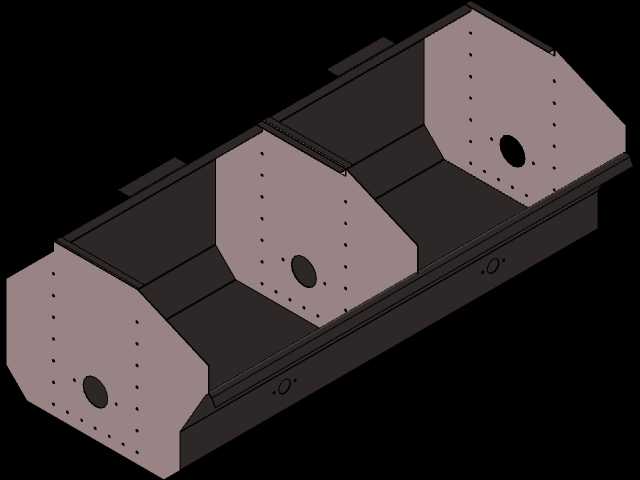

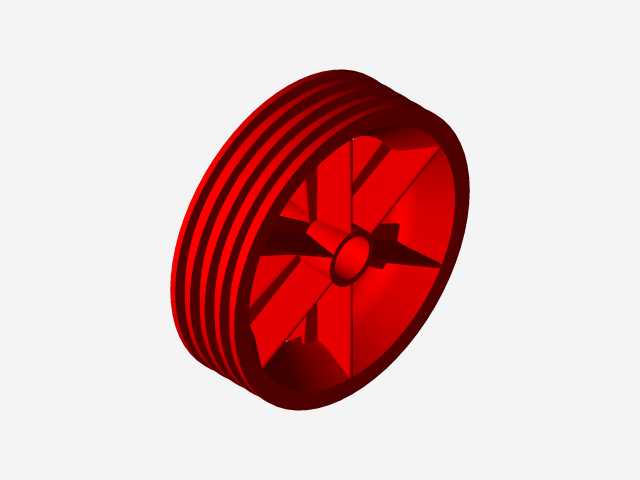

该浮选设备主要应用于有色金属、黑色金属及非金属矿物的选别作业场景，常见于大中型选矿厂的粗选、精选及扫选工艺段，可适配不同浓度、不同粒度的矿浆处理需求，通过气泡浮选原理实现目标矿物与脉石的高效分离。设备整体采用多槽串联式布局，单槽结构独立又相互连通，既可以实现连续化的矿浆分选作业，也可根据选矿工艺需求灵活调整槽体串联数量，适配不同处理量的选矿生产线。设备的核心功能是通过搅拌机构产生的负压吸入空气，同时将矿浆与药剂充分搅拌混合，使目标矿物颗粒附着在气泡表面上浮至矿浆表层形成泡沫层，再通过刮泡机构将富集的泡沫层刮出完成分选，未附着的矿浆则通过槽间连通结构进入下一槽体继续分选，尾料最终从槽体末端的排料口排出。从设计思路来看，该设备采用侧挂式驱动单元布局，将搅拌驱动电机与传动机构布置在槽体上方侧部，既减少了矿浆飞溅对传动部件的腐蚀，也预留了足够的槽顶操作空间，方便日常运维时对搅拌叶轮、定子等易损件进行检修更换；槽体采用铆接加焊接的组合式结构，侧壁的加强筋布局充分考虑了矿浆满载时的承压需求，避免长期运行出现槽体变形问题；槽体底部设置的支撑脚结构预留了安装固定的螺栓孔位，可直接与选矿厂的混凝土基础进行锚固，安装时需保证槽体整体水平度偏差控制在合理范围内，避免矿浆在槽内出现偏流影响分选效果。设备的进料端设置在首槽侧部，排料端位于尾槽下部，整体安装边界需预留驱动端的检修通道与刮泡机构的操作空间，两侧传动皮带轮位置需加装安全防护结构，避免运行过程中出现安全隐患；搅拌轴的密封结构采用耐磨耐腐蚀材质，可适应不同酸碱度矿浆的长期冲刷，延长设备的连续运行周期，减少停机维护频次。
