硅砂上切工序用立式水力旋流脱水装置

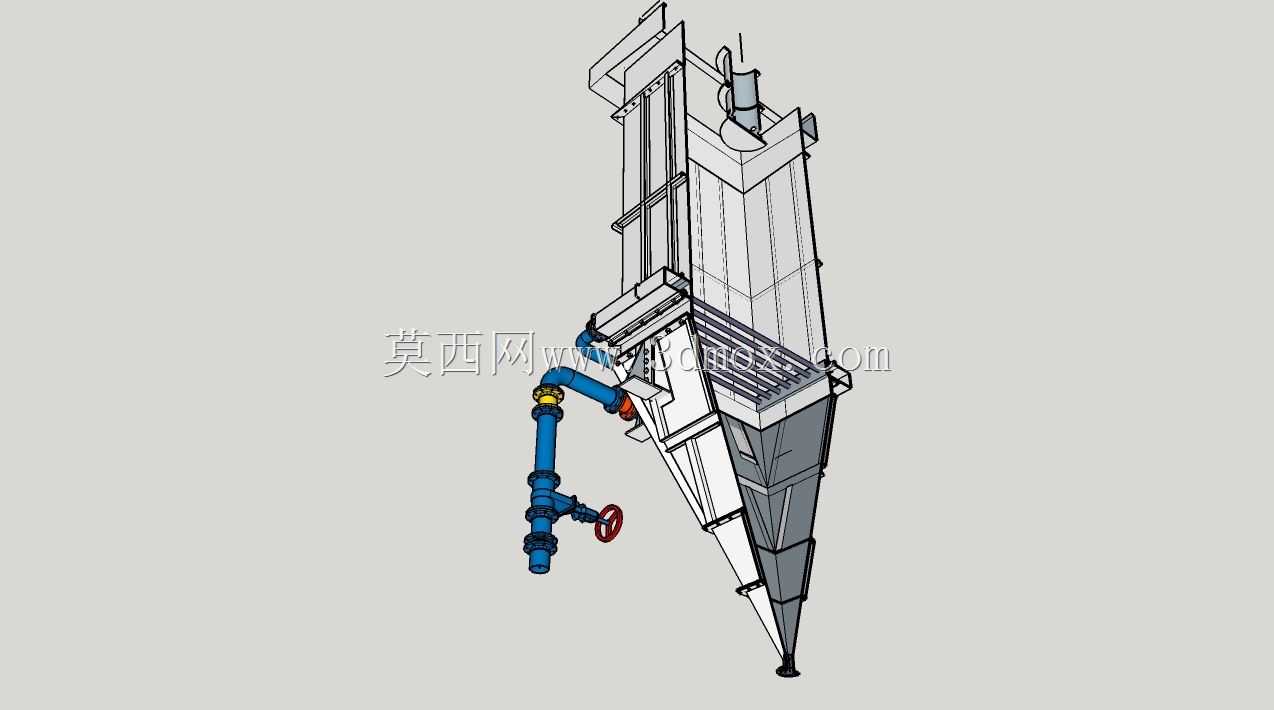

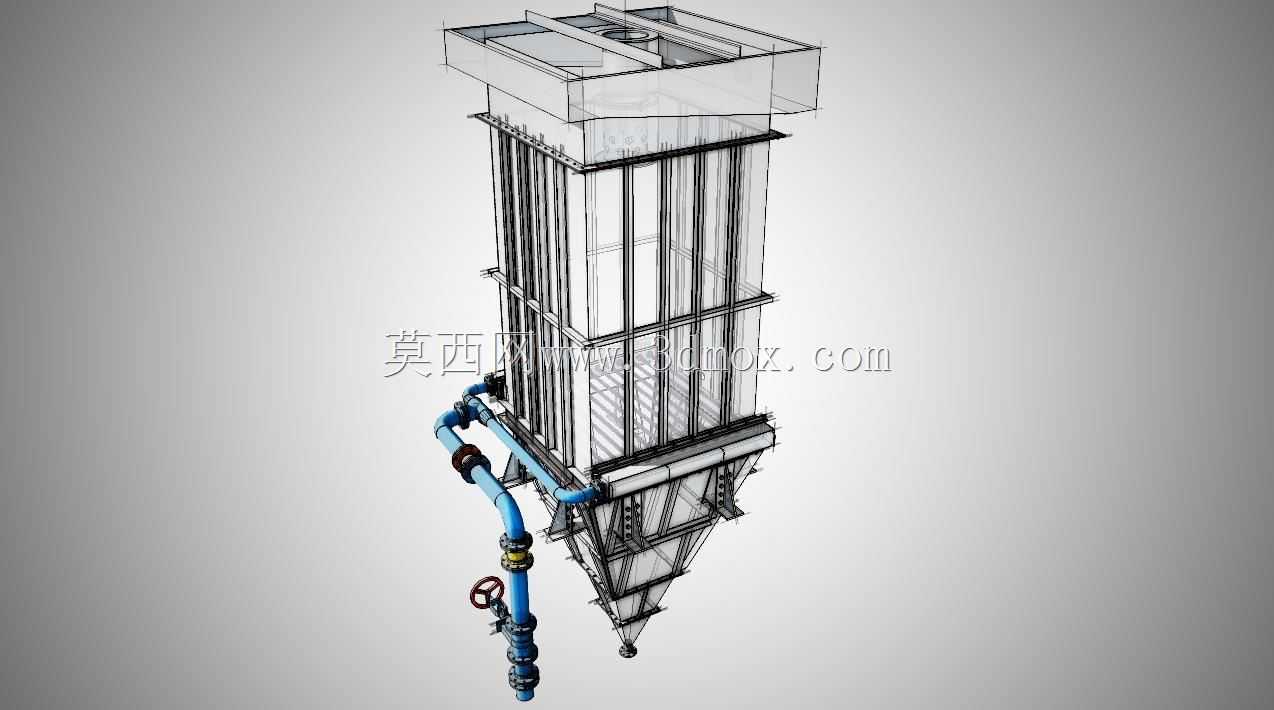

该装置主要应用于硅质矿物加工、玻璃原料制备、铸造砂处理等工业场景的湿法分选后段工序，核心作用是完成硅砂物料的水力分级与脱水作业，去除砂粒表面附着的游离水分，同时完成不同粒度砂料的精准分级，为后续的干燥、筛分、储运工序提供符合含水率要求的合格原料。目前该类结构的脱水装置在国内多家硅砂加工生产现场长期稳定运行，适配干燥二氧化硅物料的大负荷连续处理需求，可在高负荷工况下保持稳定的分级脱水效率，不会出现常规旋流设备易发生的底流堵塞、溢流跑粗问题。装置整体采用立式塔状锥底结构设计，上部为直筒段的分级沉降腔，下部为多级收缩的锥段浓缩区，侧面配置的蓝色管路为进料与溢流输送管线，进料管沿筒体切线方向接入，可让进入腔体内的矿浆形成稳定的旋流场，依靠不同粒度颗粒的离心力差异完成分级：粗颗粒沿筒壁下滑进入底流口排出，细颗粒随内旋流从上部溢流管引出，同时在旋流过程中实现颗粒表面附着水的分离，大幅降低出料的含水率。设计阶段充分考虑了现场安装的边界条件，整体采用立式落地安装形式，底部锥端预留标准法兰接口用于连接底流输送设备，侧面管线接口均采用标准工业法兰规格，可直接对接现场现有矿浆输送管路，无需额外定制转换连接件；设备整体重心沿竖直轴线分布，安装时仅需做好底部基础的水平校准与固定，即可保障运行过程中旋流场的稳定性，不会因偏心振动影响分级脱水精度。针对硅砂物料硬度高、对设备磨损强的特性，结构设计上在进料口、锥段内壁、底流口等易冲刷部位预留了耐磨衬层的安装空间，可根据实际处理物料的磨琢性更换不同材质的耐磨衬件，延长设备整体的服役周期；进料管路配置的控制阀组可灵活调节进料压力与流量，适配不同粒度组成、不同浓度的入料矿浆，当入料粒度波动在设计允许范围内时，仅需微调进料阀门开度即可保持稳定的处理效果，无需对设备内部结构进行拆解调整。
