星形发动机用主连接杆结构设计

项目分类:发动机 发布时间:2014-04-28 ID:46941
  • 星形发动机用主连接杆结构设计

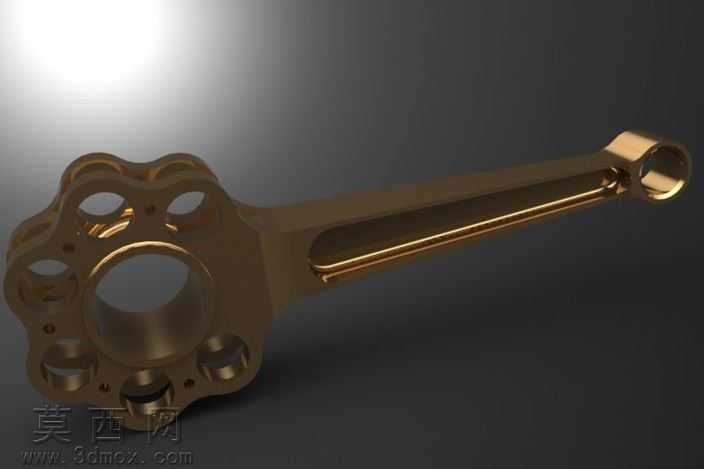

本作品为星形发动机配套的主连接杆三维建模作品,建模阶段依托参数化三维设计软件完成全流程构建,首先梳理星形发动机主连杆的传动逻辑:该部件作为星形发动机动力传递的核心连接件,需要同时承接中心曲柄的动力输出、以及多组副连杆的联动载荷,因此建模初期先完成整体尺寸链的参数化定义,将大头端的曲柄配合孔径、杆身长度、小头端的活塞销配合孔径、以及大头端周向的副连杆安装位尺寸全部设置为可驱动参数,方便后续根据不同排量的星形发动机需求快速调整规格。建模过程中优先采用实体拉伸、旋转切除完成基础坯体构建,针对大头端的花瓣式多安装位结构,采用圆周阵列特征完成周向均匀分布的副连杆铰接座设计,每个铰接座的销孔位置都经过同轴度校验,保证多组副连杆安装后运动轨迹无干涉;杆身部分采用轻量化开槽设计,在保证杆身抗弯、抗扭截面模量满足载荷要求的前提下,去除杆身中部的非受力区域材料,既降低了连杆整体的往复运动惯量,也兼顾了结构的视觉精致度。材质与渲染阶段,为了呈现金属连杆的加工质感,选用高强度锻造铝合金材质作为基础材质参数,调整金属粗糙度为0.15、反射强度为0.8,模拟经过硬质阳极氧化处理后的金属表面光泽;渲染场景采用三点布光方案,主光源从侧上方45度投射,突出杆身开槽结构的光影层次,辅光源补全暗部细节避免安装孔位出现死黑,背光源勾勒连杆的整体轮廓,最终渲染图清晰呈现了连杆的所有结构细节:大头端的多组安装孔位排布规整、孔口倒角过渡自然,杆身的减重槽边缘做了圆角处理避免应力集中,小头端的衬套配合面同轴度符合装配要求。设计过程中重点校验了连杆的运动干涉情况,模拟曲轴转动全行程下主连杆与周边气缸、副连杆的位置关系,确保所有运动部件的安全间隙满足设计要求,同时针对连杆的受力薄弱位置做了加厚处理,在大头端与杆身的过渡区域设置大圆角过渡,降低应力集中系数,提升部件的疲劳使用寿命。
