电机直联式单级离心泵结构设计

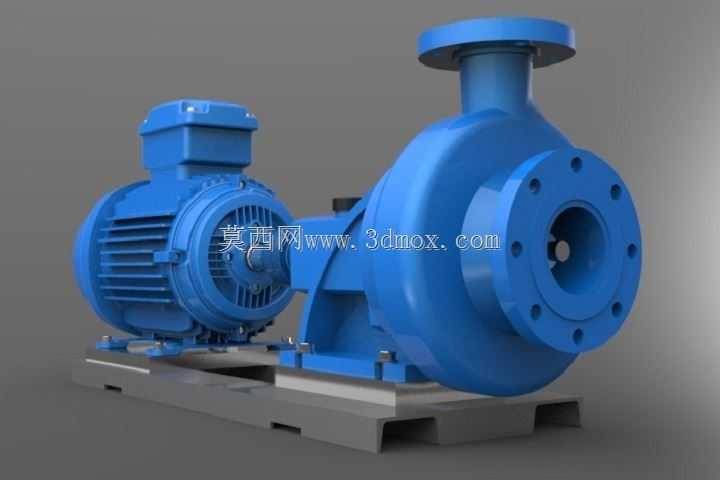

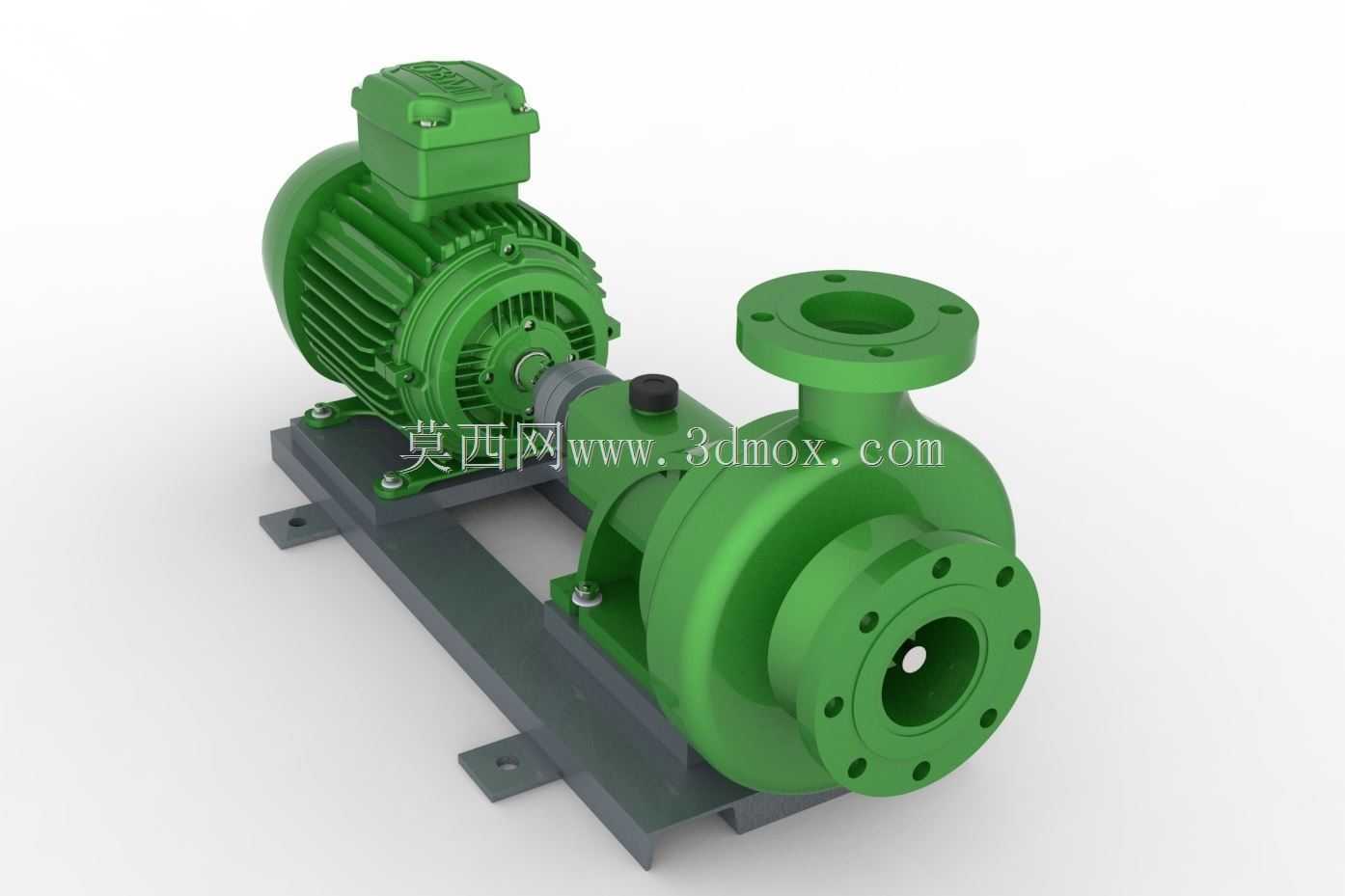

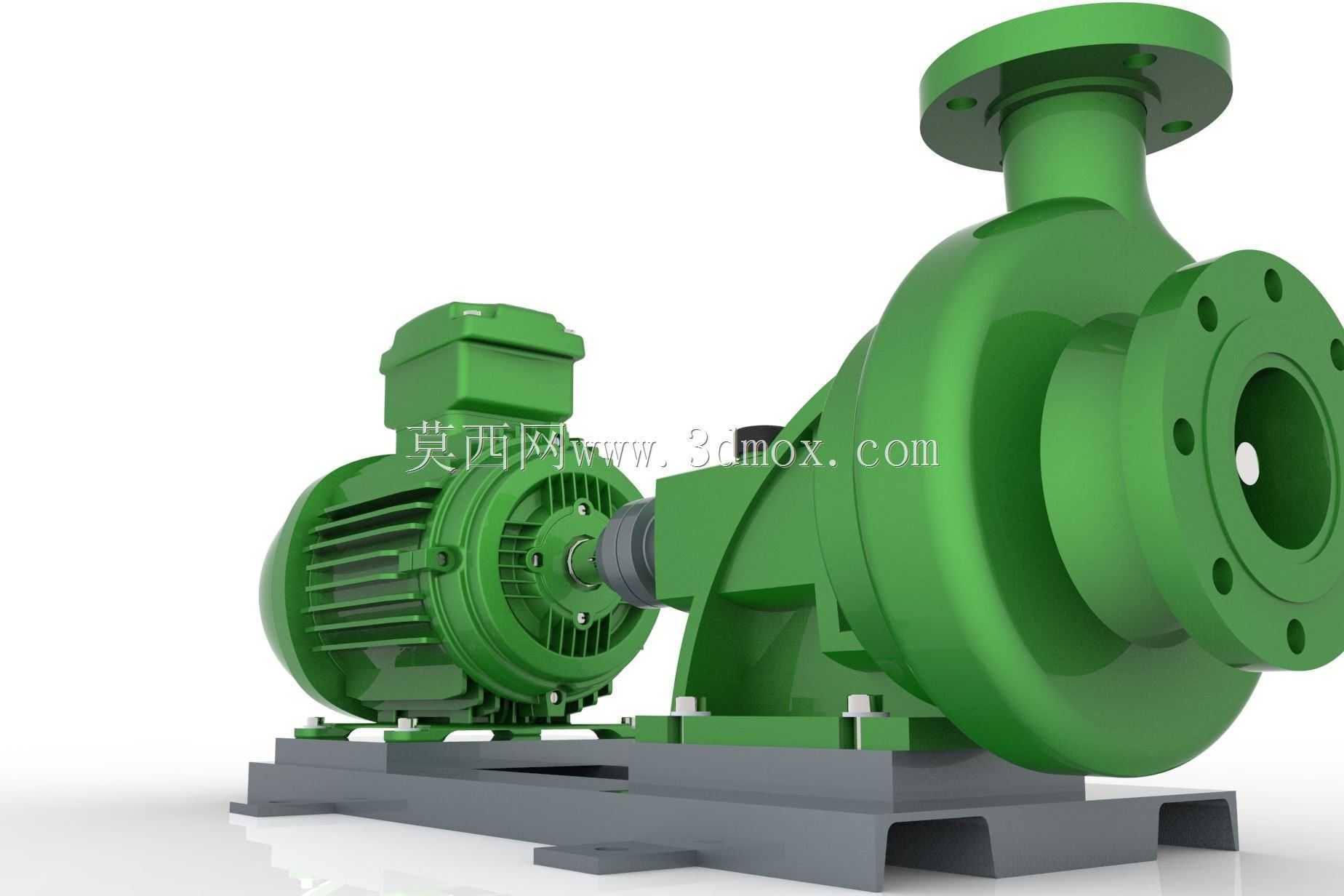

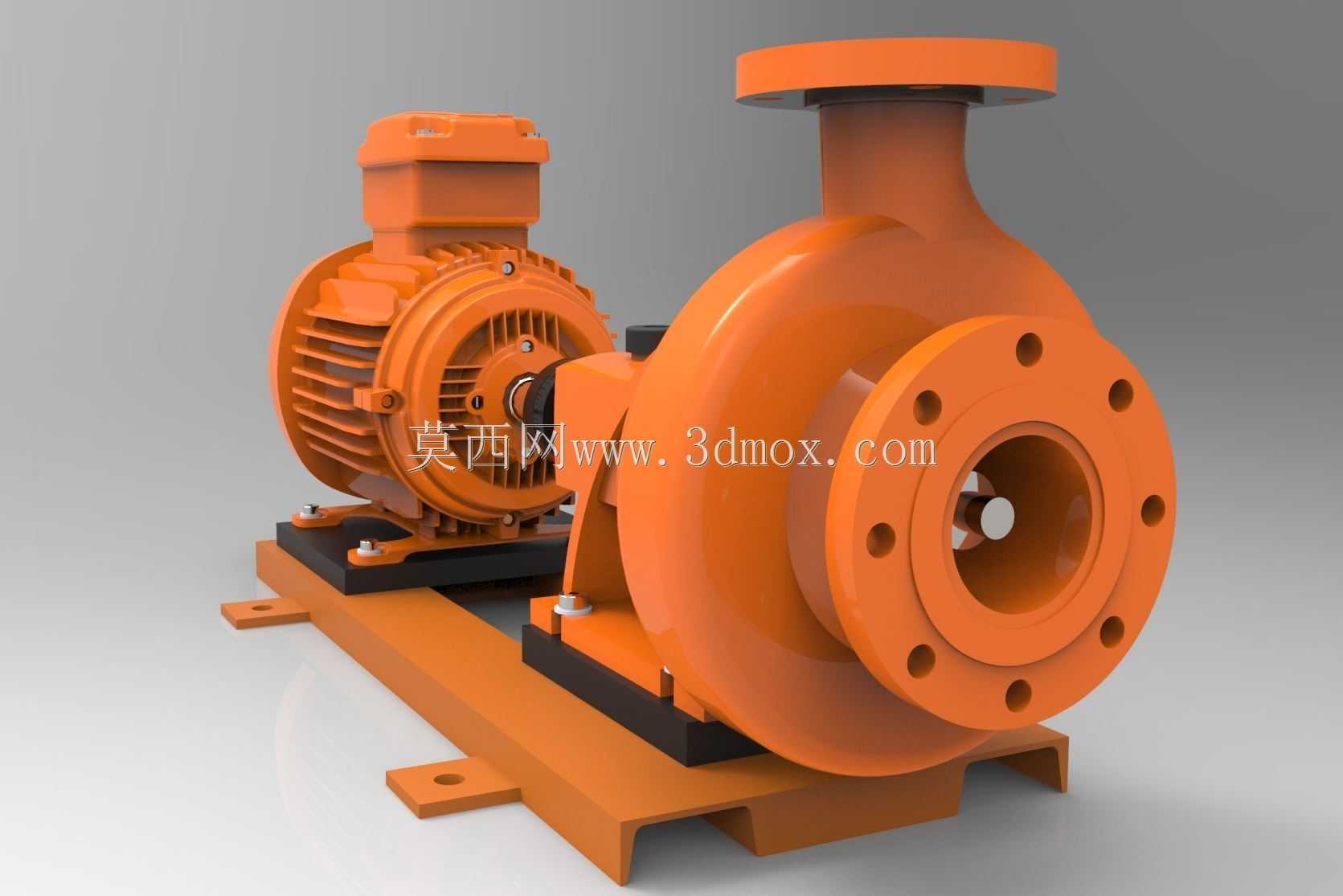

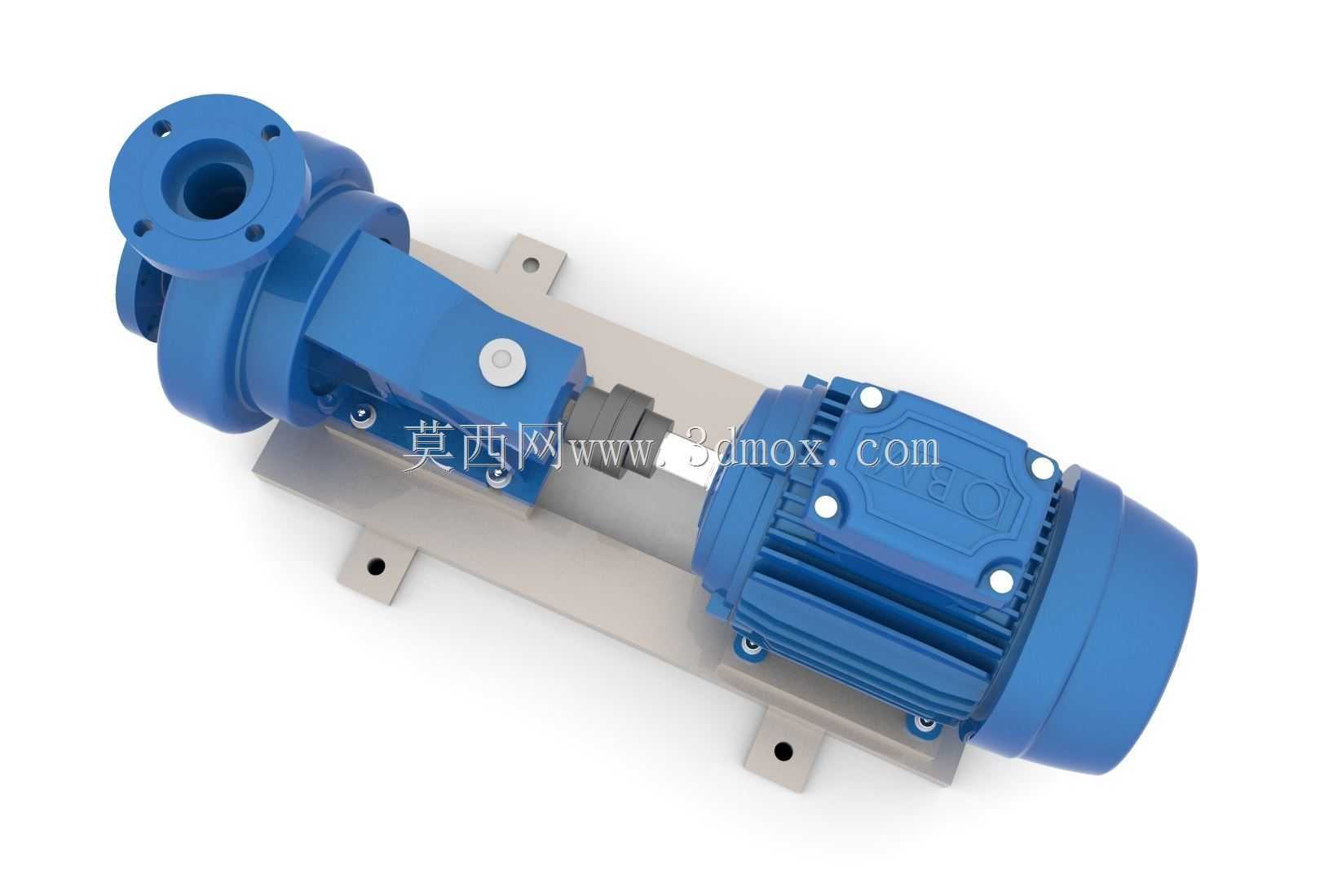

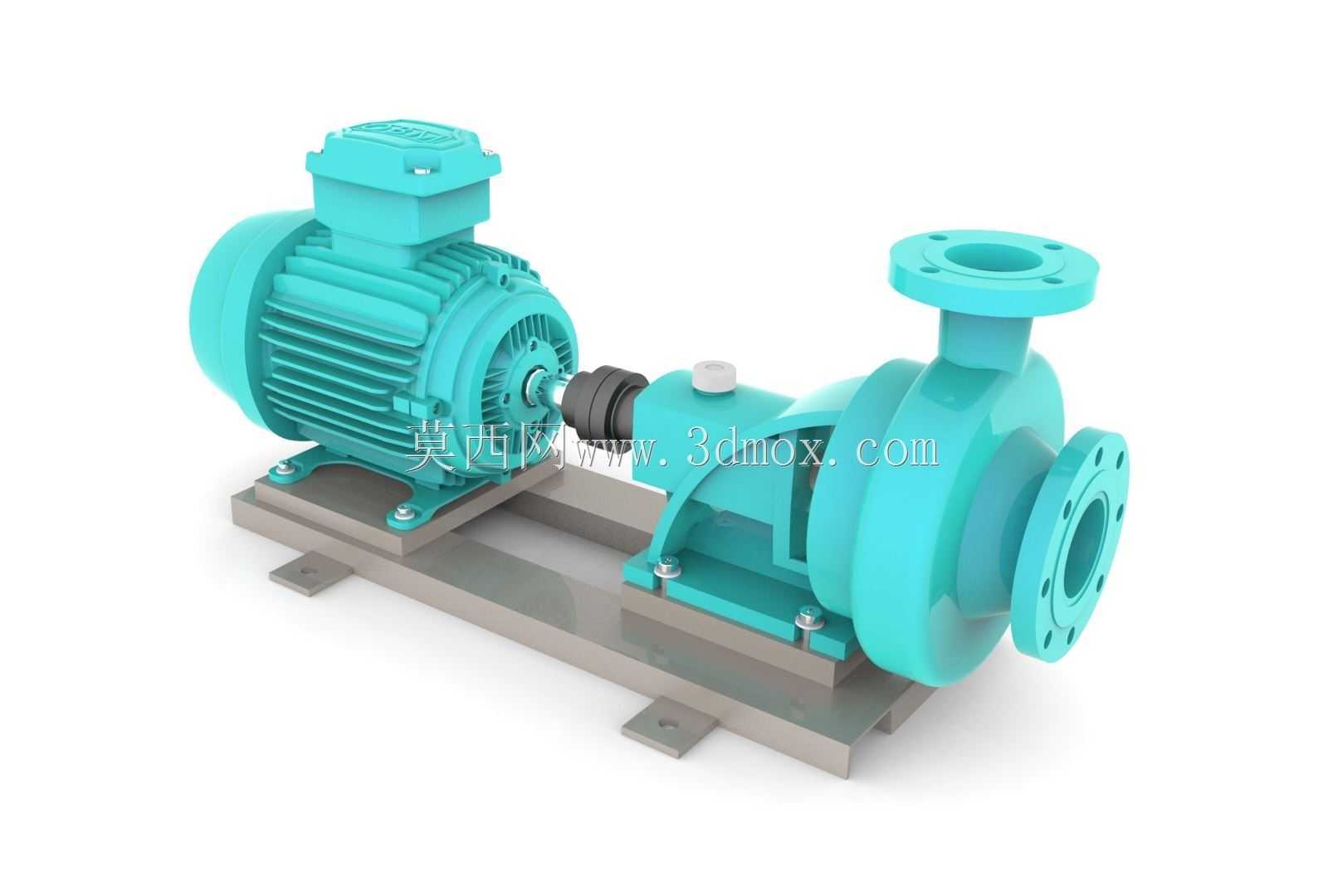

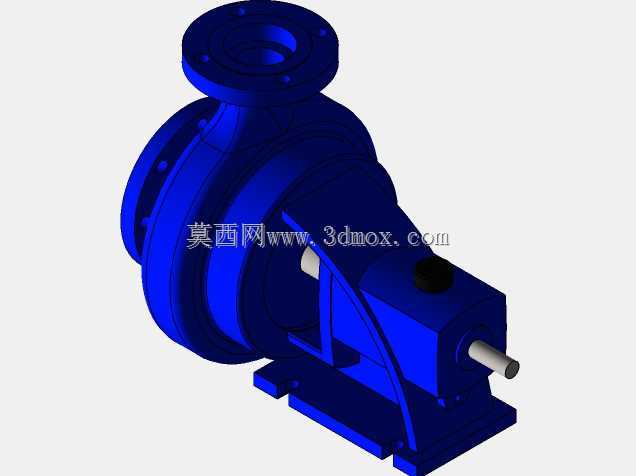

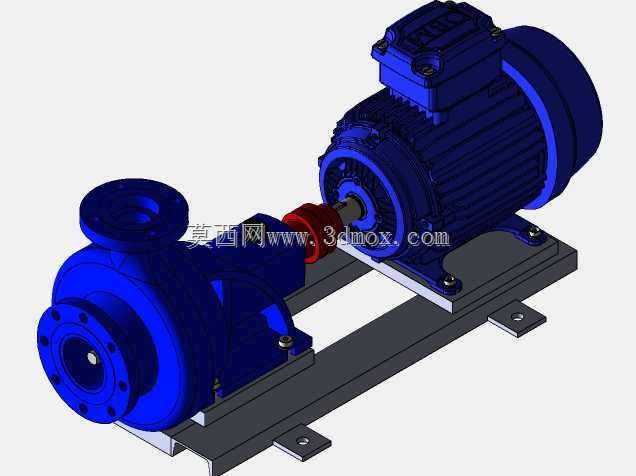

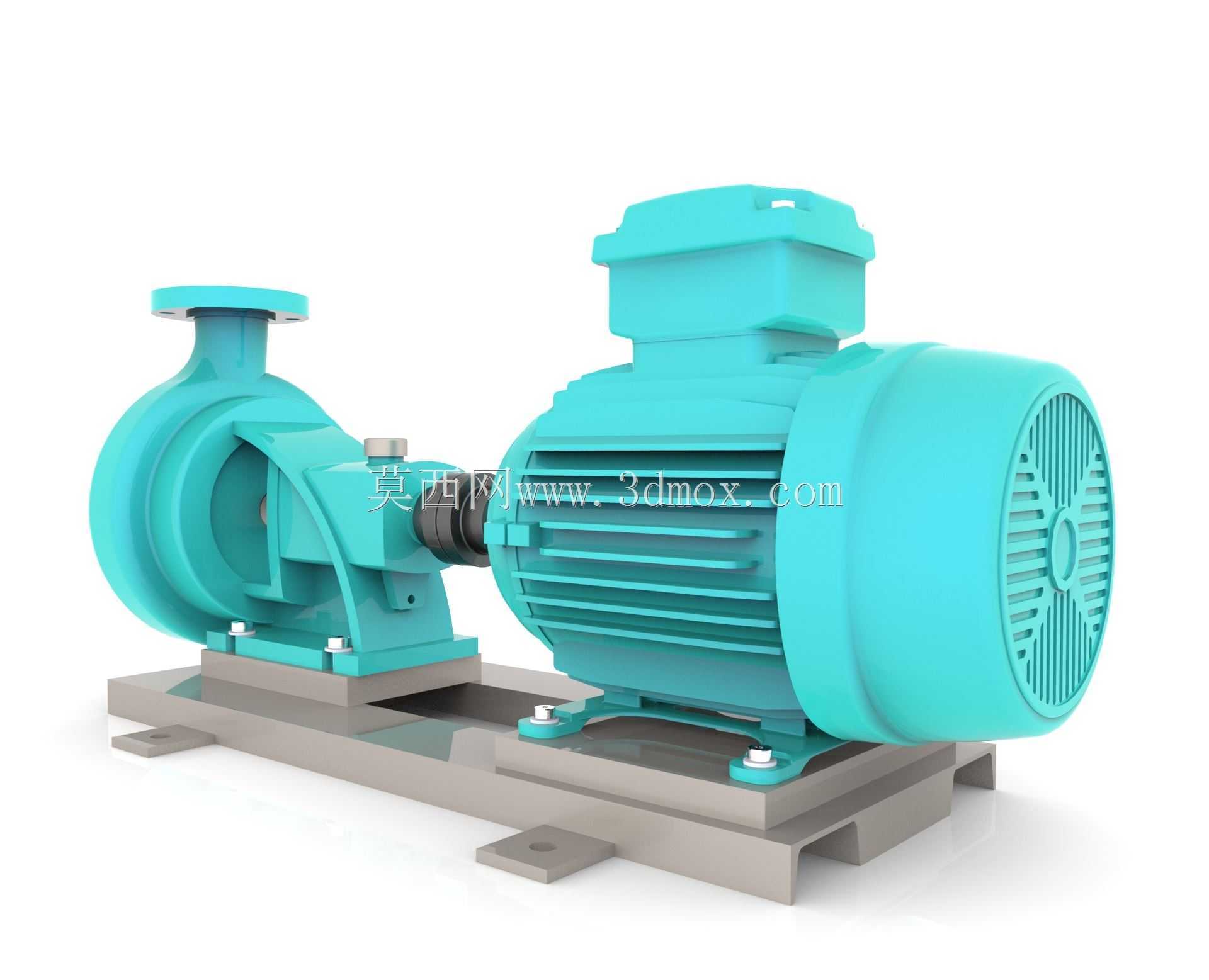

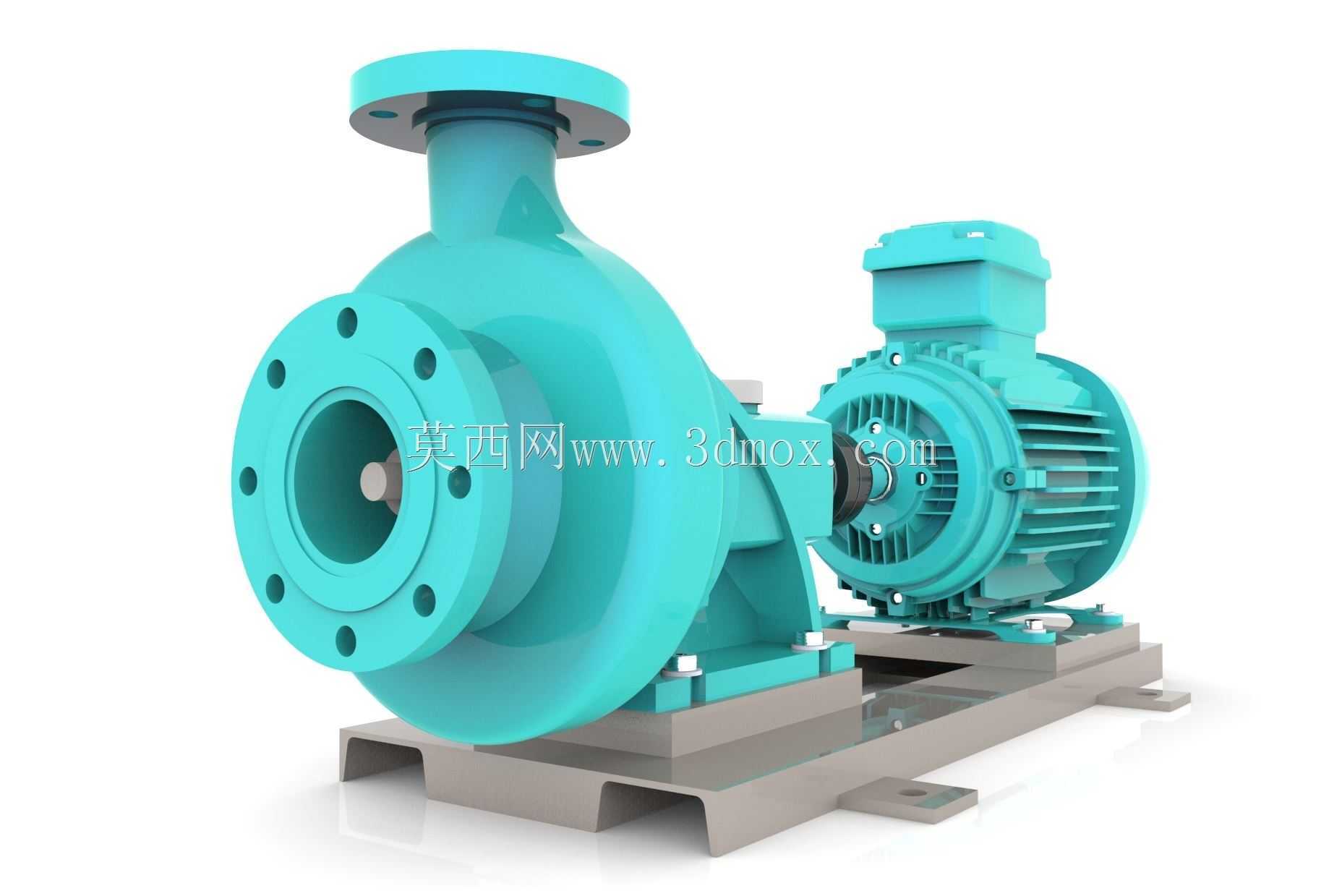

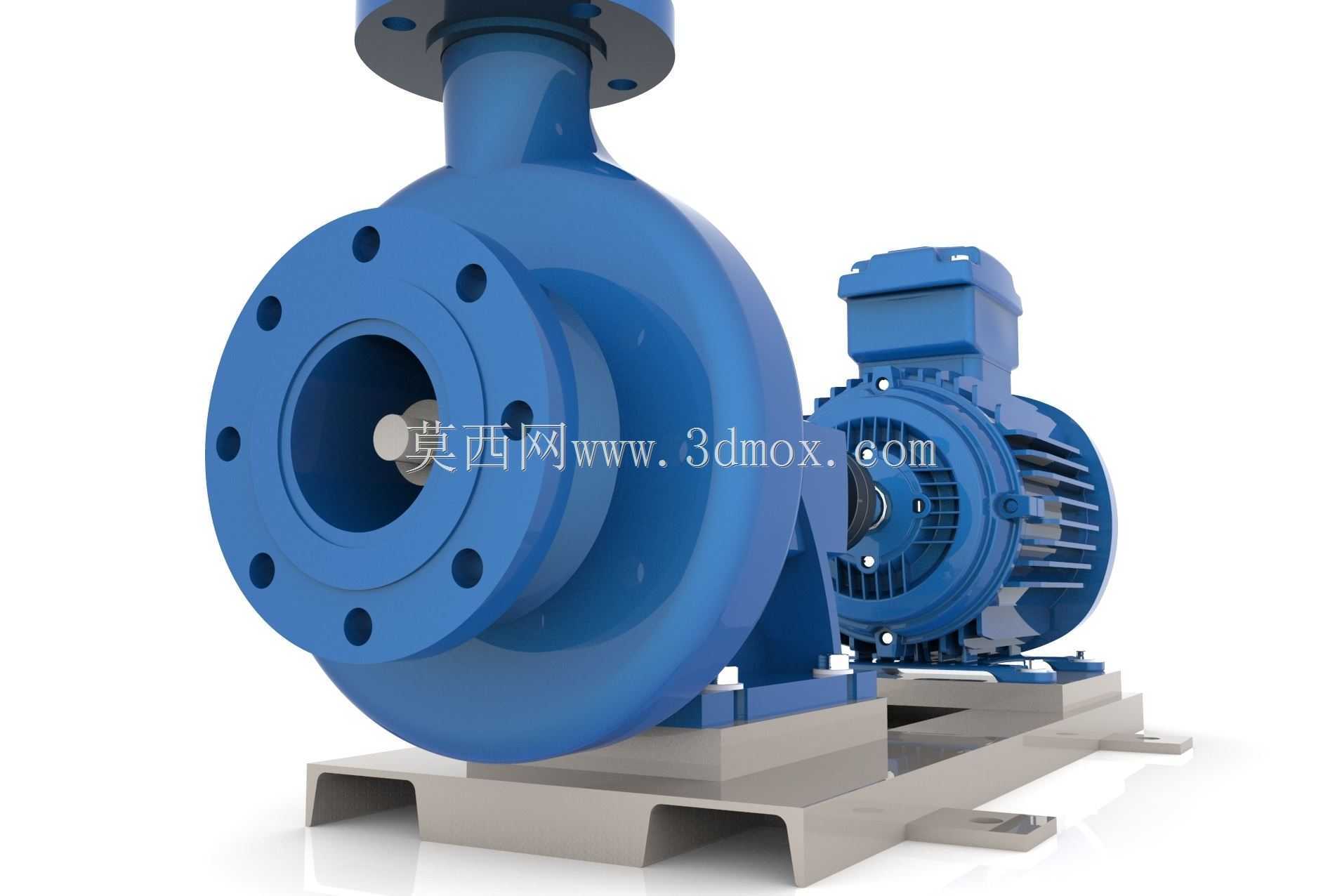

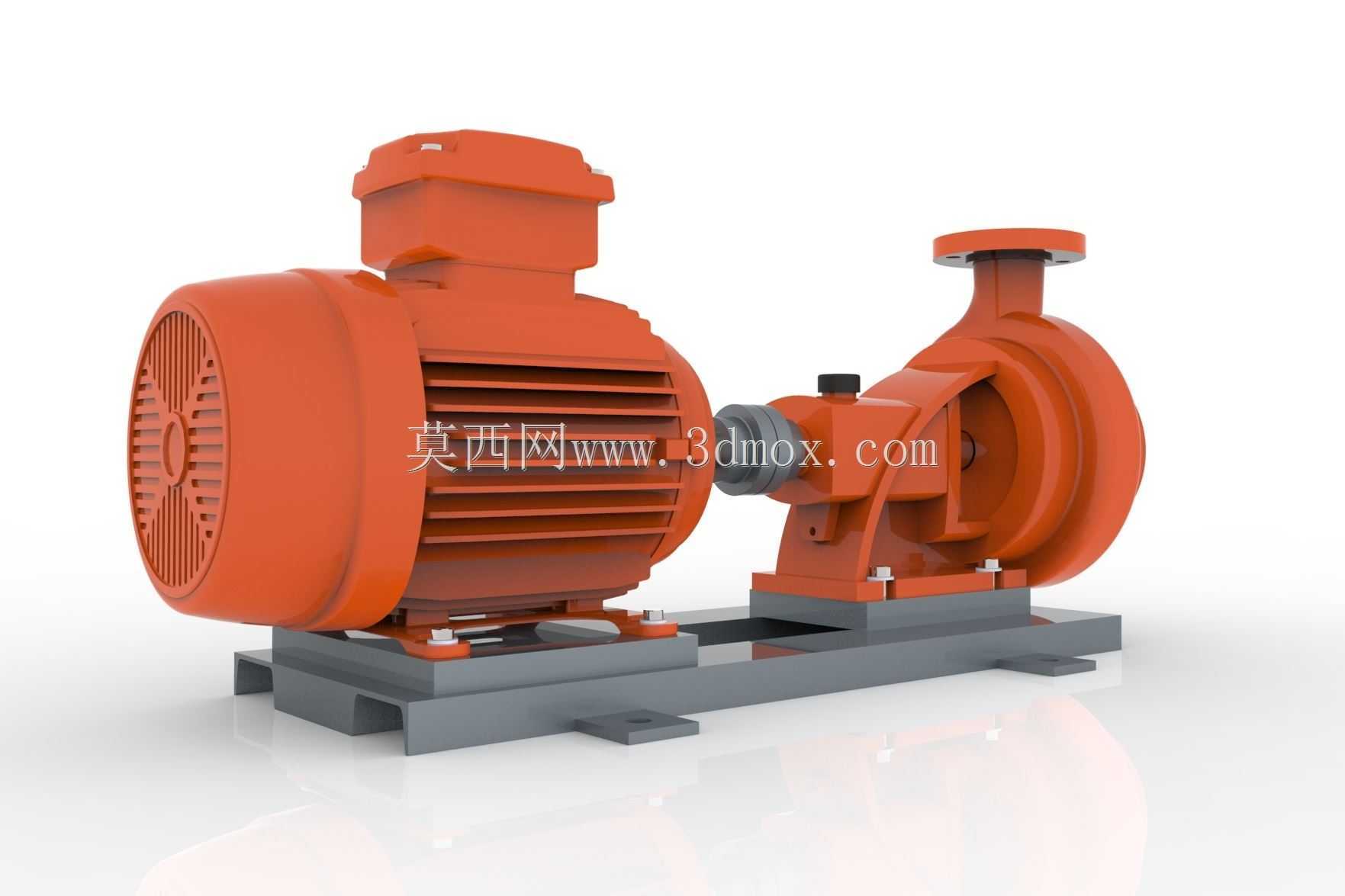

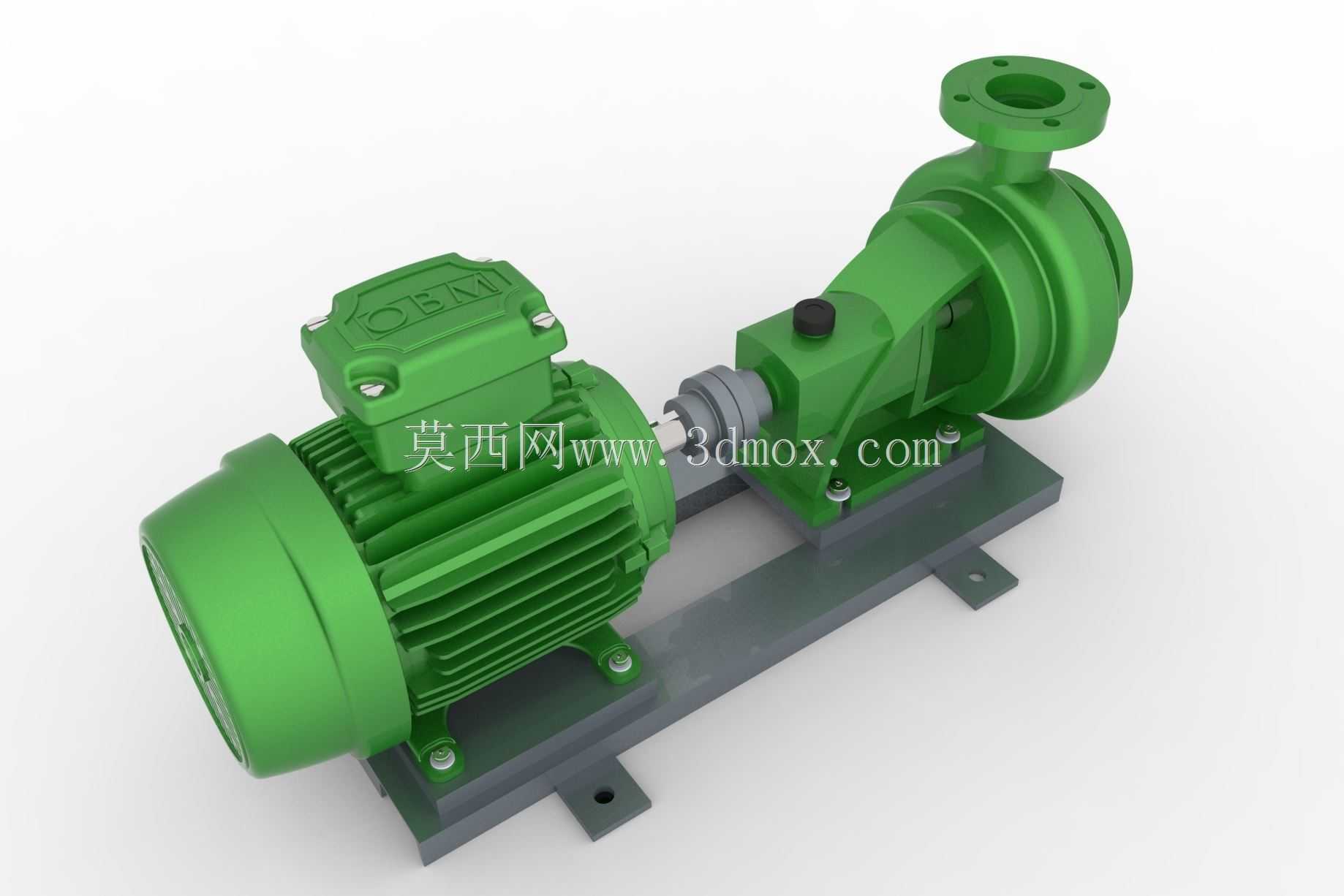

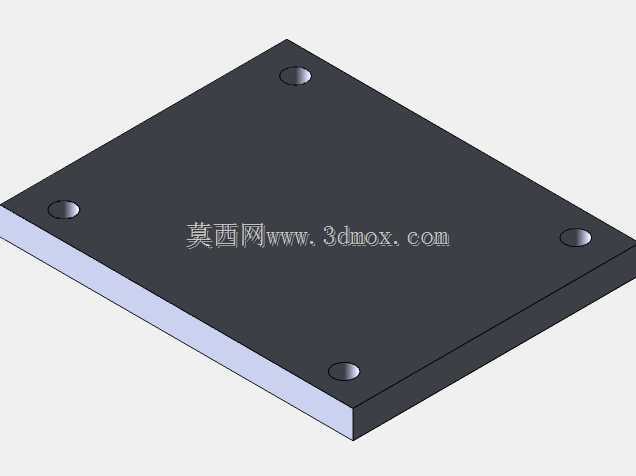

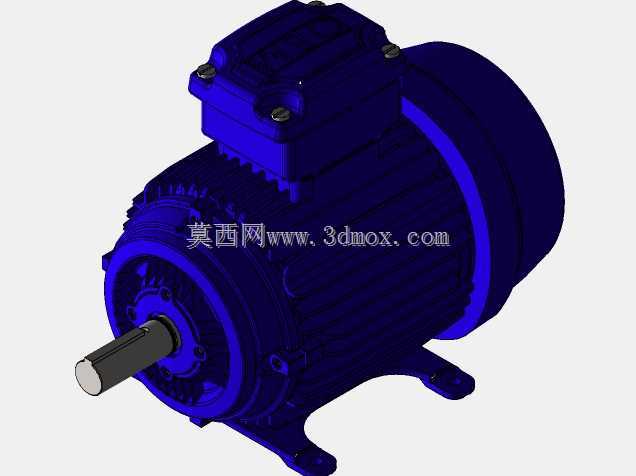

这款直联式离心泵采用电机与泵体同轴直连的紧凑结构设计，省去了传统联轴器连接所需的中间传动部件，大幅缩减了设备整体轴向安装尺寸，同时降低了传动过程中的能量损耗，提升了整机运行效率。在实际工业应用场景中，该类离心泵可覆盖民用供水、农田灌溉、工业循环水输送、轻质油料传输等多个领域，既可以在市政供水系统中承担管网增压、楼层供水的任务，也能在农业生产中完成渠水提灌、喷灌系统供水的作业，在工业生产场景里还可适配冷却循环系统、给排水系统的流体输送需求，针对无强腐蚀性的清水、物理性质接近水的轻质油品都可稳定输送。从功能特性来看，直联结构的设计让设备运行时的同轴度更高，相比分体式联轴器传动的泵组，运行振动更小、运行噪音更低，日常维护时无需反复校准电机与泵轴的同轴度，降低了现场安装调试与后期运维的难度。泵体采用经典的单级单吸蜗壳结构设计，流体从轴向入口进入叶轮腔后，通过高速旋转的叶轮获得动能与压能，再经蜗壳流道的导流扩压，将流体动能逐步转化为压力能后从径向出口排出，流道设计采用顺滑过渡的曲面结构，尽可能减少流体在泵腔内的湍流与水力损失，提升泵的水力效率。安装边界方面，设备整体采用共用底座的集成式设计，底座预留有标准的地脚螺栓安装孔位，进出口均采用法兰连接结构，法兰尺寸符合通用管路连接标准，可直接与对应通径的工业管路对接，无需额外制作过渡连接件；电机接线盒设置在电机顶部，方便现场布线接线，泵体与电机的连接位置设置有标准的机械密封结构，可有效防止输送流体沿轴向外漏，避免输送过程中的跑冒滴漏问题。设计过程中充分考虑了不同安装场景的适配性，整体重心落在底座中心区域，安装后设备稳定性更强，即使在长时间连续运行的工况下，也能保持良好的运行状态，减少因结构共振带来的部件疲劳损耗，延长设备整体使用寿命。
