复古结构光束引擎机械装置

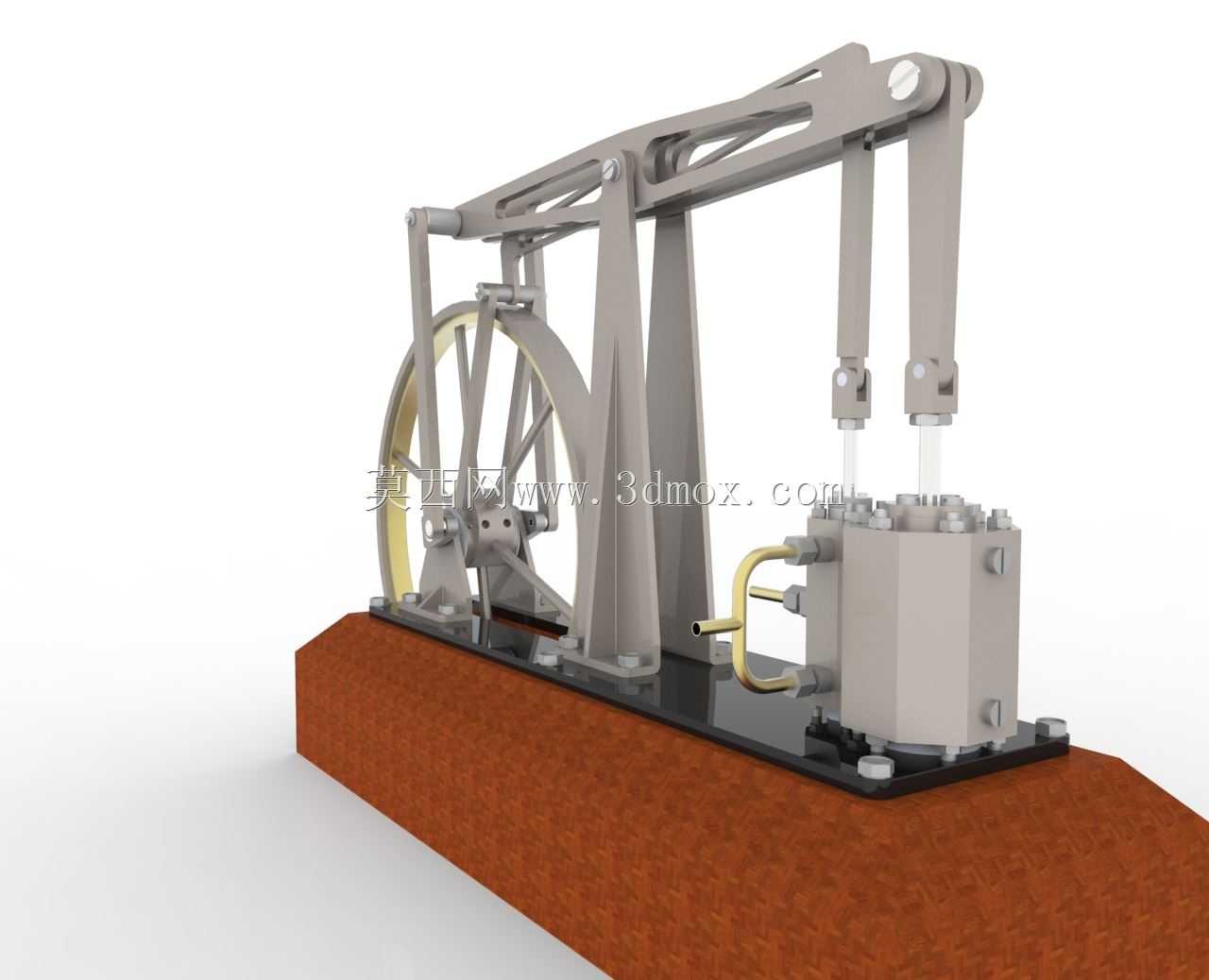

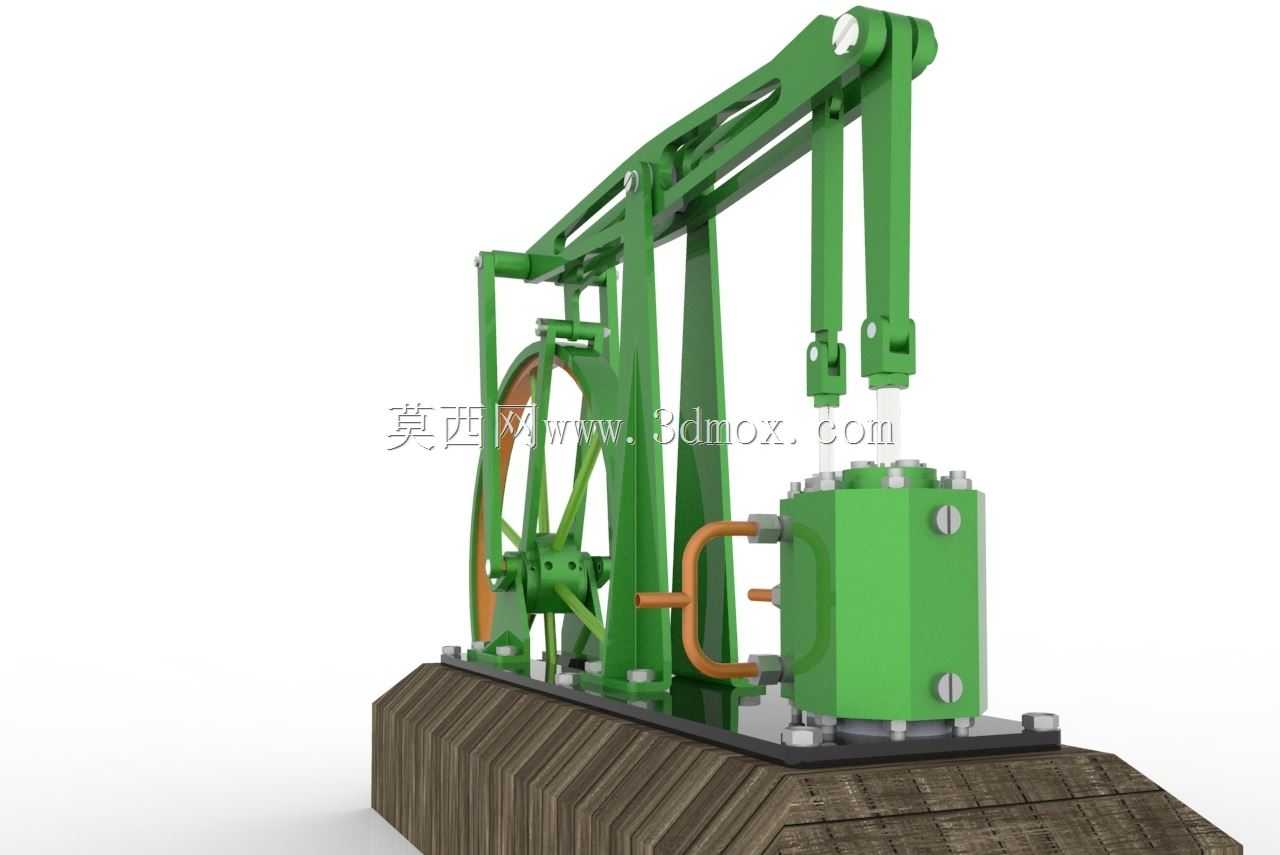

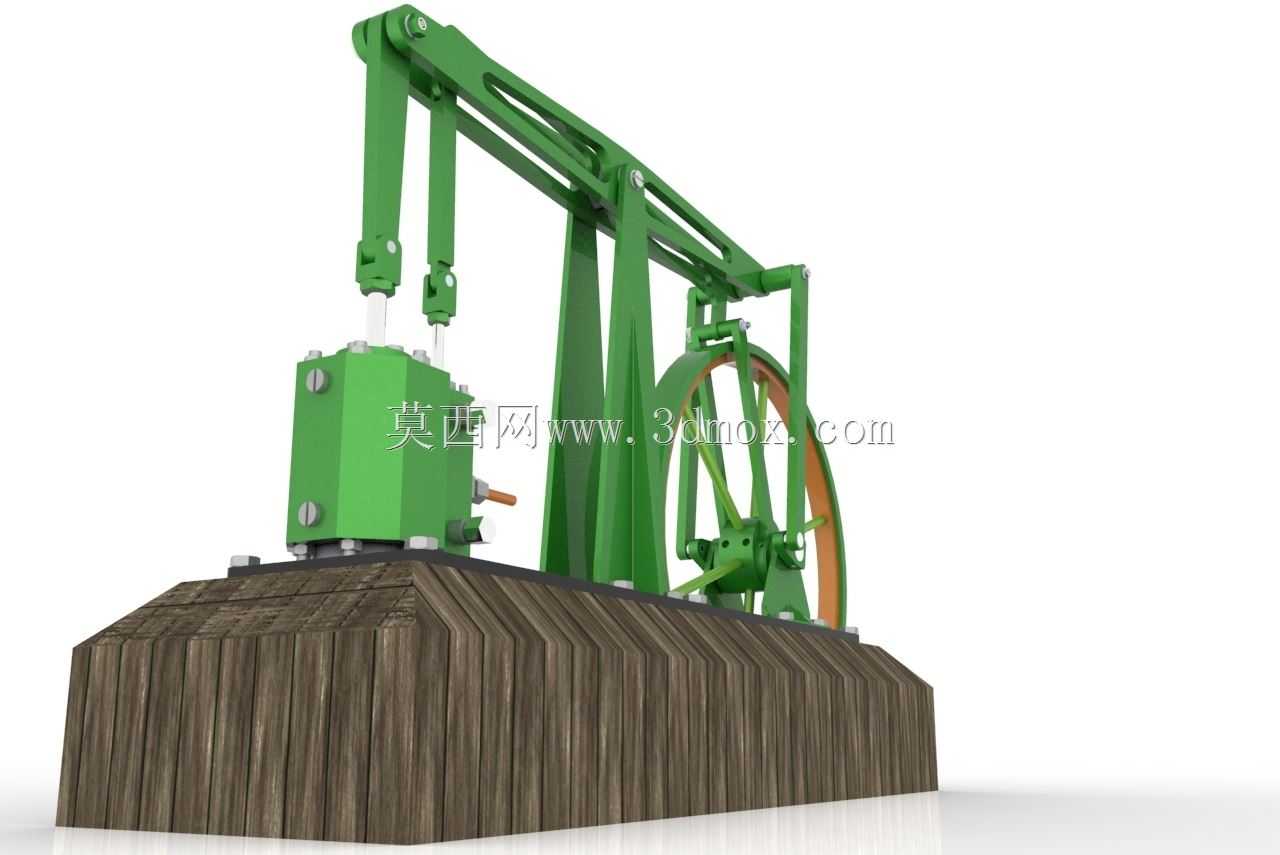

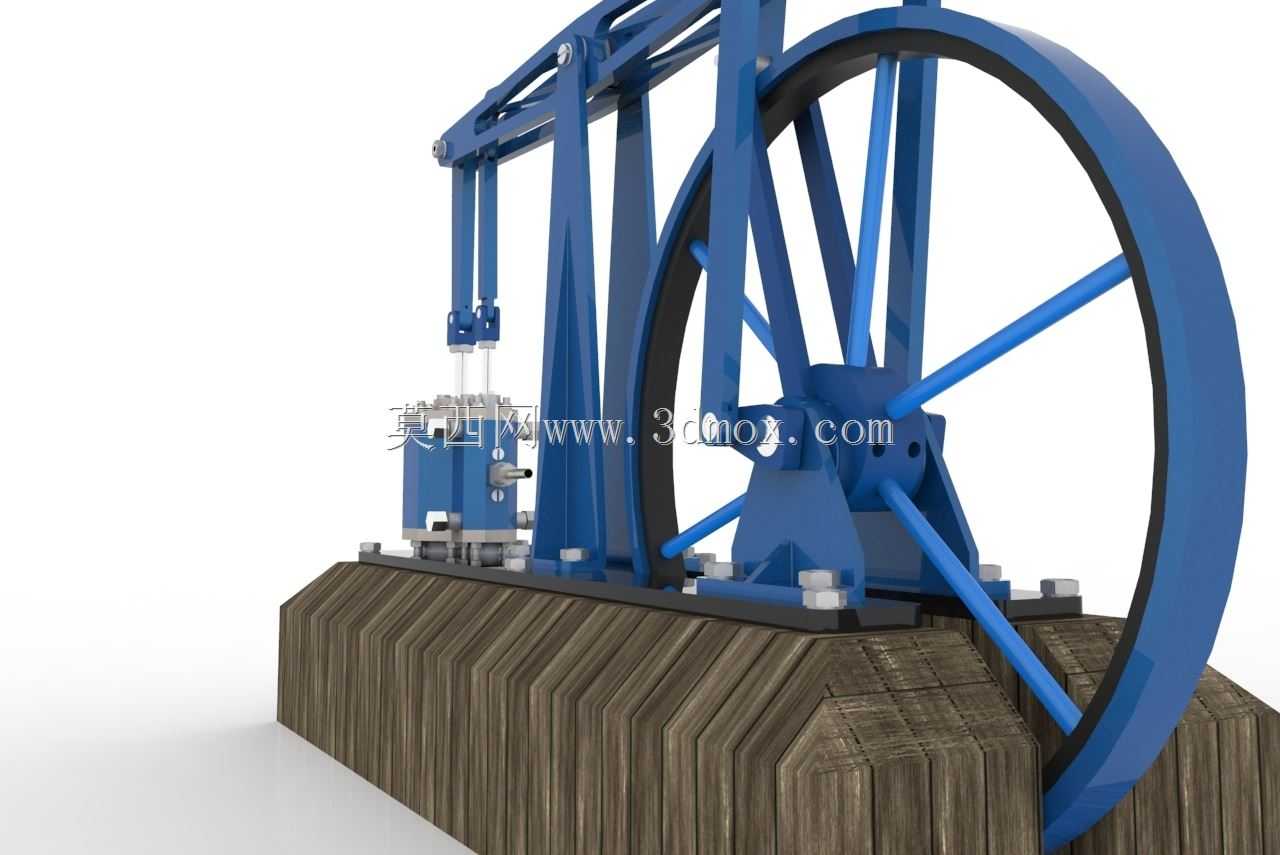

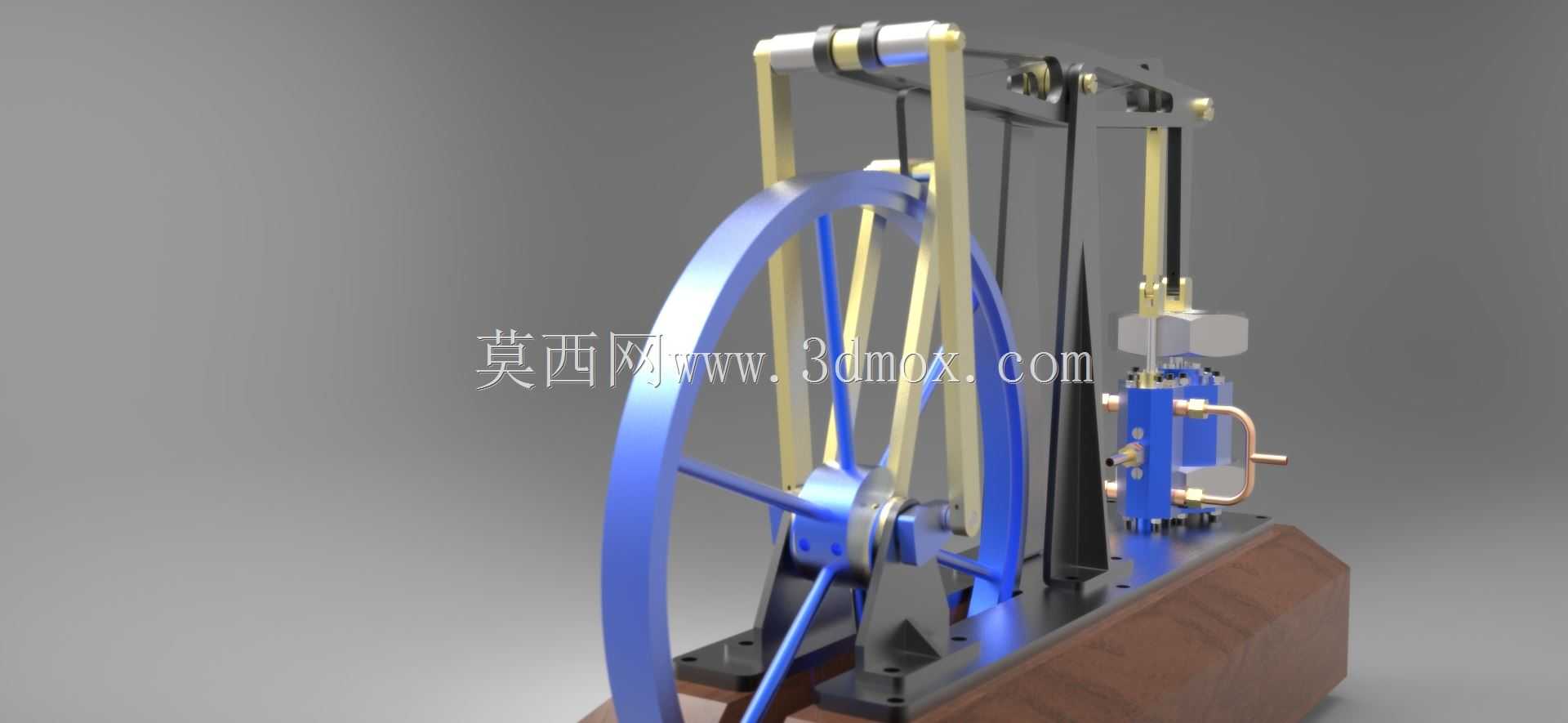

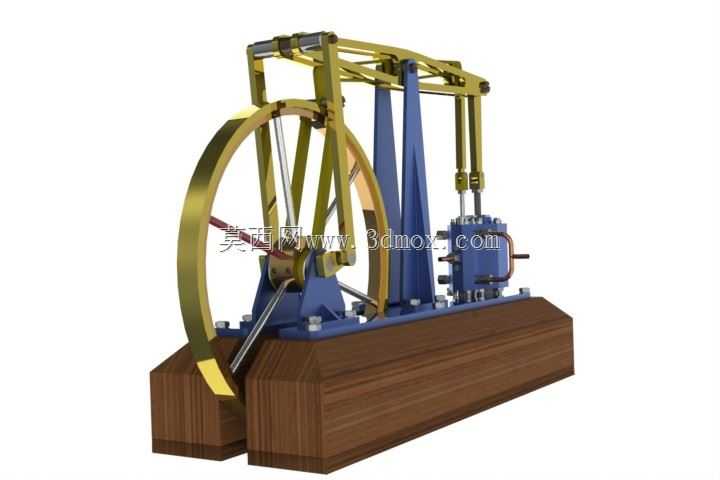

　　这款光束引擎属于早期往复式动力机械的典型结构复刻，在工业发展史中，这类结构曾广泛应用于小型工厂动力输出、矿山辅助提水设备、早期作坊式加工设备的动力源场景，依靠蒸汽压力推动活塞做往复直线运动，再通过联动机构将直线运动转化为飞轮的旋转运动，为整套作业设备提供稳定的扭矩输出。从结构设计逻辑来看，整机采用立式对称布局，两侧的立式支撑立柱承担整个摇臂机构的载荷，顶部的横梁摇臂通过铰接结构分别连接活塞侧连杆与飞轮侧曲柄连杆，运动过程中摇臂绕中部铰接点做定轴摆动，将活塞的上下往复行程精准传递到曲柄端，带动大直径飞轮持续旋转。飞轮采用辐条式结构设计，大直径轮体自带较大的转动惯量，能够有效抵消活塞往复运动过程中的扭矩波动，让输出端的转速保持平稳，

　　避免出现运转卡顿或者转速忽高忽低的问题，这也是早期低速动力机械普遍采用大直径飞轮的核心原因。气缸部分采用立式安装结构，缸体侧面预留了蒸汽进出的管路接口，接口位置通过弯管连接外部蒸汽管路，管路走向避开了所有运动部件的运动包络，不会在设备运转过程中出现管路与连杆、摇臂剐蹭的问题。缸体上下端盖通过螺栓紧固，端盖上预留了活塞杆的密封安装位，能够保证缸内蒸汽压力不会出现过量泄漏，维持稳定的做功压力。整机底部采用带防滑纹理的安装基座，基座上预留了多个螺栓固定孔位，安装时可以通过地脚螺栓将整机固定在混凝土基础或者钢制设备平台上，基座的平面度公差控制在合理范围内，能够保证整机安装后立柱的垂直度，避免运动过程中出现偏磨问题。从安装边界尺寸来看，

　　整机的横向宽度主要由飞轮直径与两侧立柱的跨距决定，纵向深度由基座的前后尺寸决定，高度方向从基座底面到摇臂最高点的尺寸满足常规厂房室内安装的空间要求，不需要额外对厂房层高做特殊改造。在实际应用场景中，这类光束引擎结构现在更多用于教学演示场景，帮助机械专业的学习者理解往复式动力机械的运动转换原理，也有部分复古动力爱好者会将其按比例缩小制作成可运转的演示模型，直观展示早期蒸汽动力设备的工作逻辑。设计过程中，所有铰接位置都预留了润滑注油孔，日常维护时可以定期加注润滑脂，降低铰接销轴的磨损量，延长整机的使用寿命。连杆与摇臂的连接位置采用间隙配合设计，既保证运动过程中不会出现卡滞，又能控制配合间隙在合理范围，避免运动过程中出现过大的冲击噪音。

　　气缸外壁做了加厚处理，能够承受常规工作压力下的蒸汽载荷，不会出现缸体变形的问题。所有运动部件的运动包络都做了干涉检查，在整个运转行程内，各部件之间不会出现碰撞干涉，保证运动过程顺畅。从功能特性来看，这款结构的引擎运转转速较低，输出扭矩平稳，对蒸汽压力的波动适应性较强，即使输入蒸汽压力出现小范围波动，也能依靠飞轮的蓄能作用维持稳定运转，不需要额外加装复杂的调速机构就能满足低速作业设备的动力需求。
