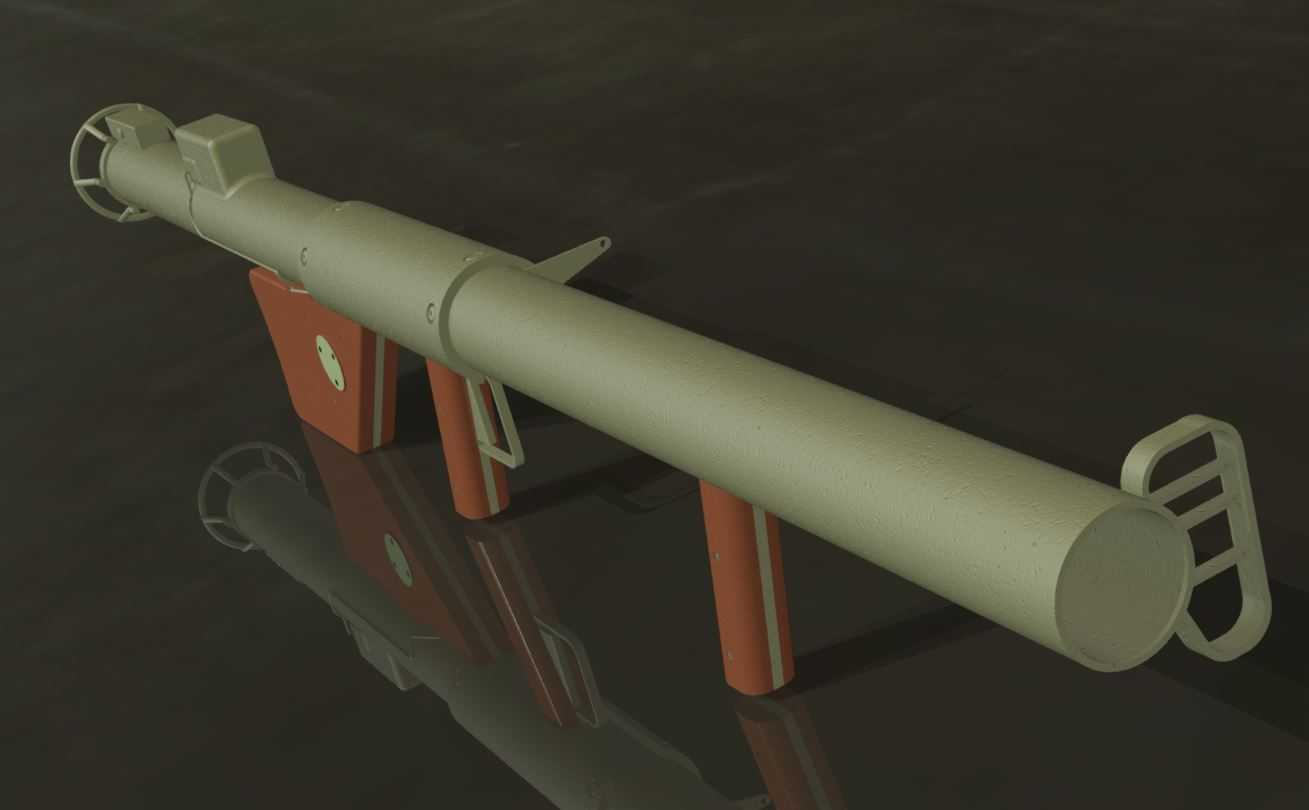

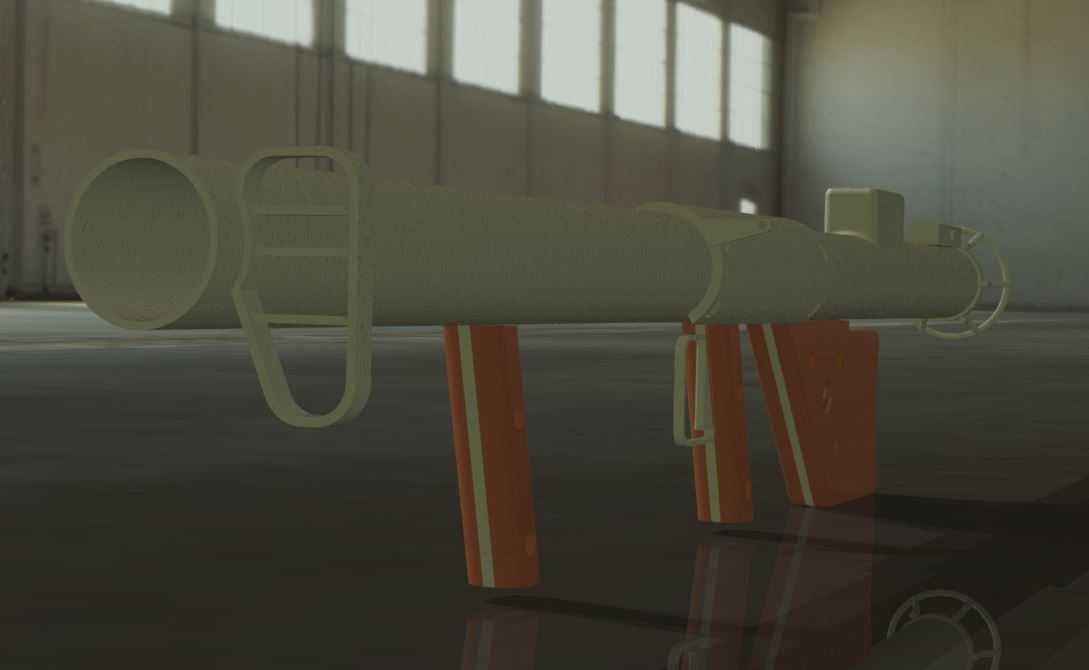

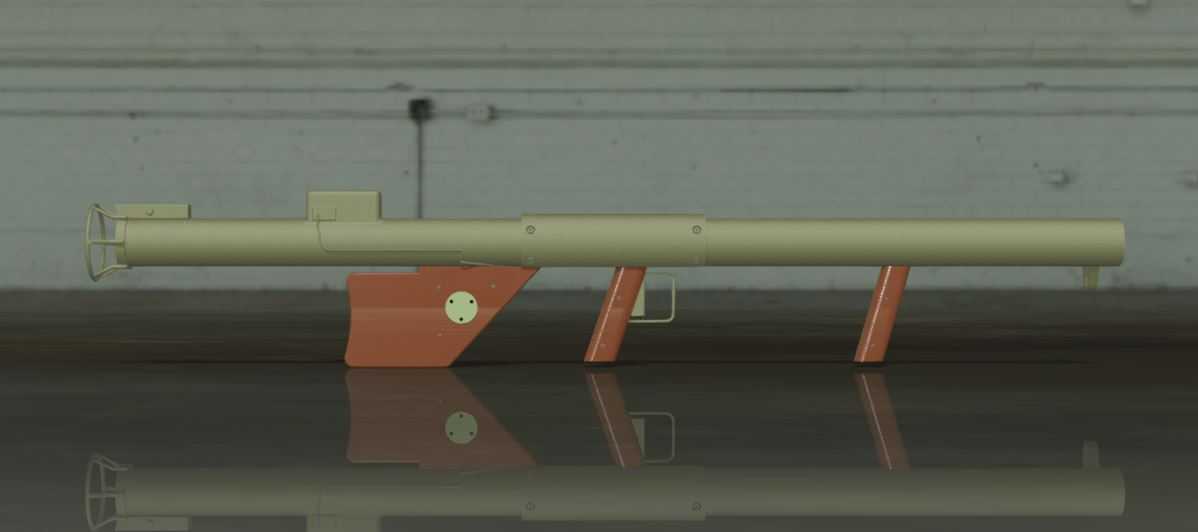

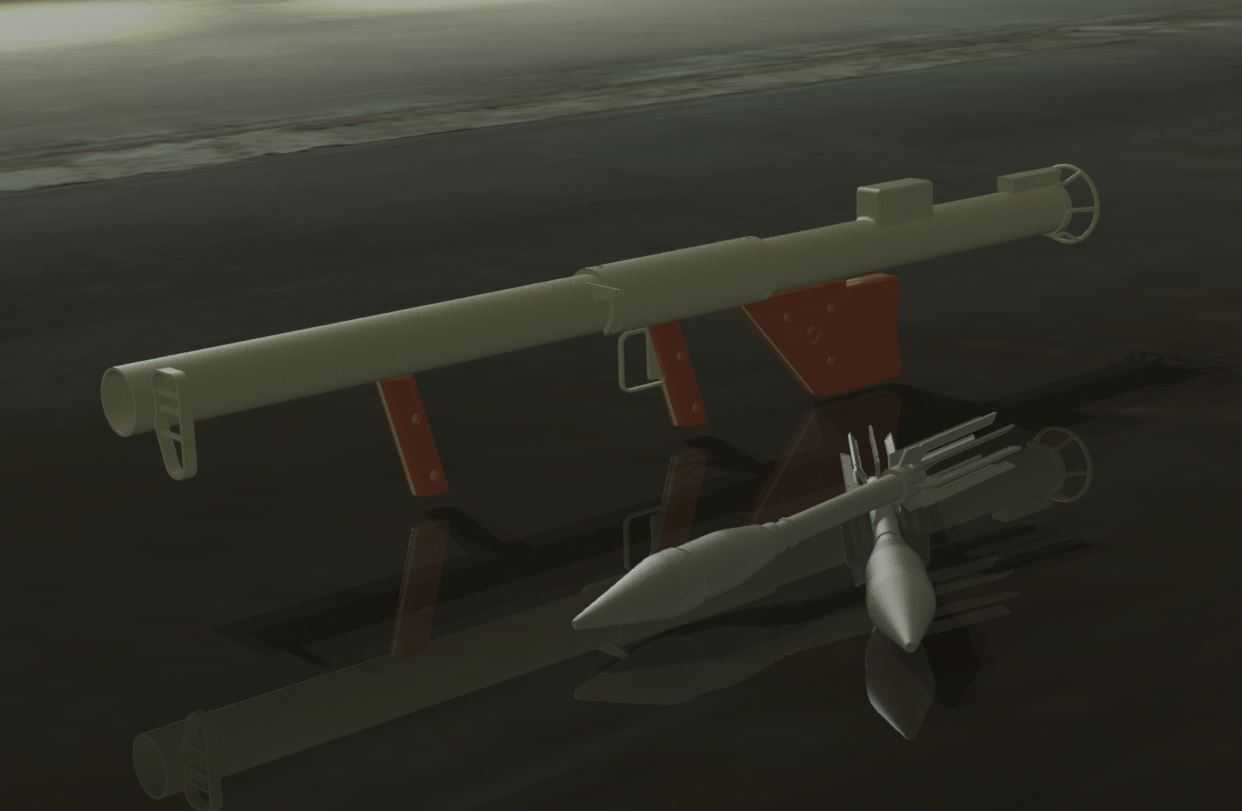

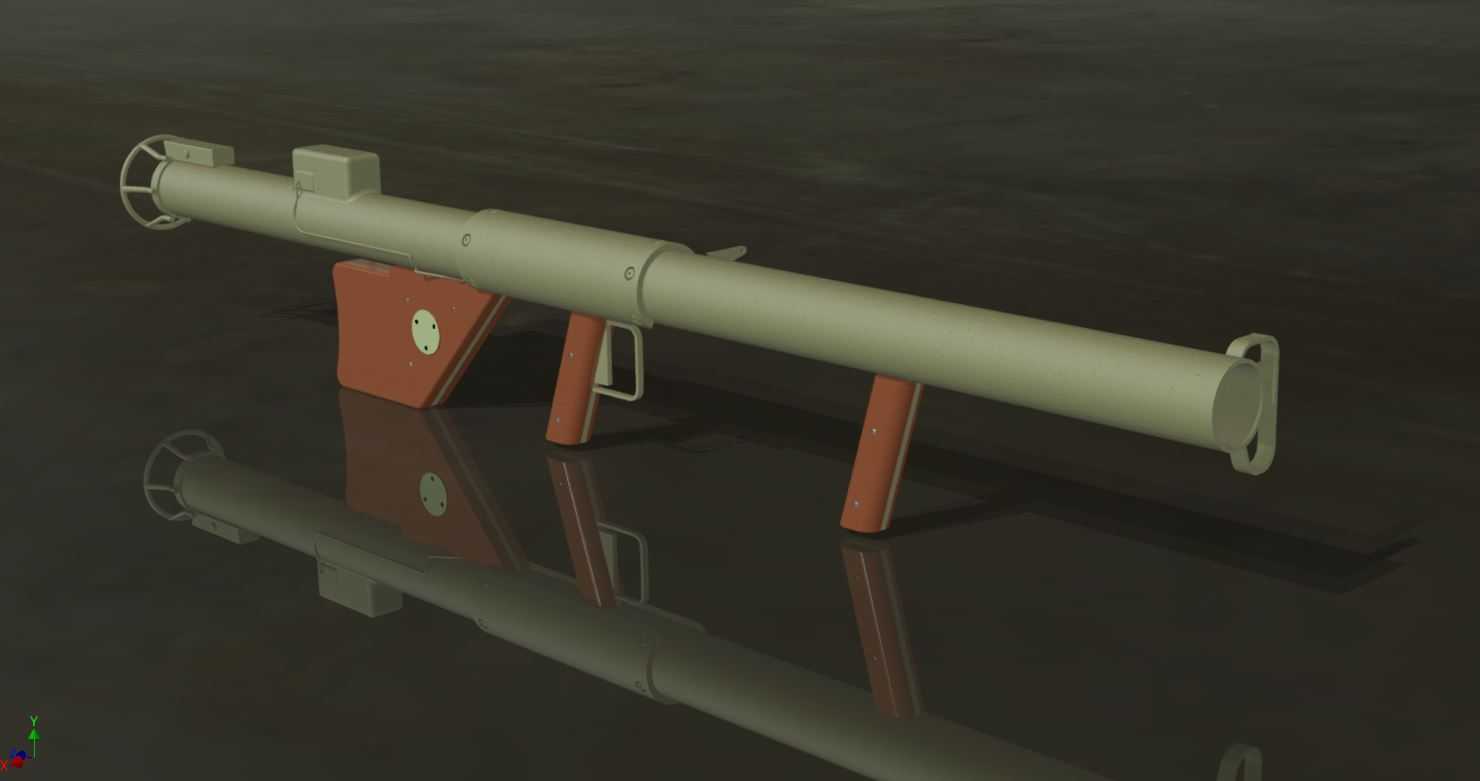

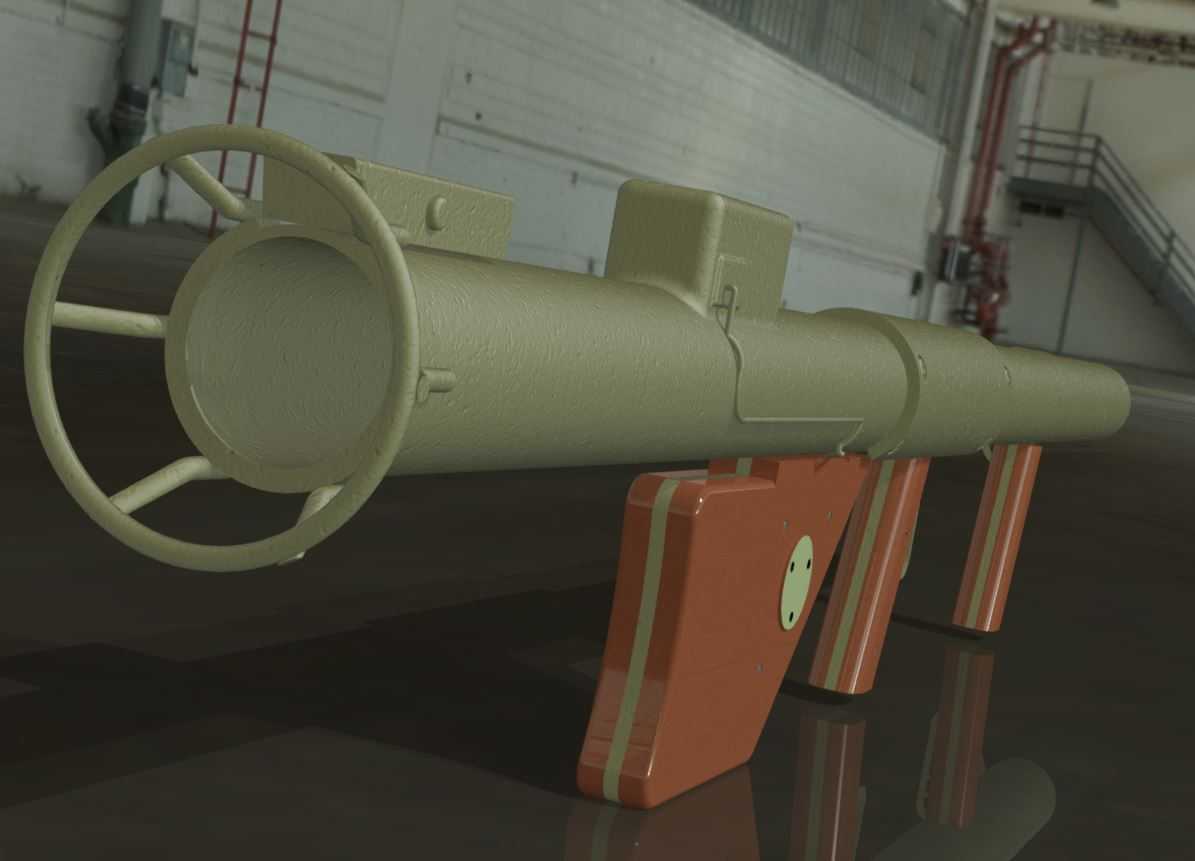

M1型反坦克火箭筒结构还原三维建模

本次建模还原的M1反坦克火箭筒，是二战时期步兵单位列装的单兵反装甲作战装备，核心应用场景为近距离对抗敌方装甲作战车辆、摧毁简易野战工事与固定火力点，填补了步兵分队缺乏直瞄反装甲火力的空白，在巷战、阵地攻防、丛林遭遇战等复杂作战环境中都能为基层步兵提供可靠的攻坚能力。该装备的实际用途是让单兵无需依赖重型火炮支援，即可在有效射程内对装甲目标的侧后薄弱装甲、工事掩体的土木结构形成有效毁伤，同时可根据作战需求适配不同类型的弹药，完成反装甲、破障、杀伤集群有生目标等多类作战任务。从产品功能特性来看，该火箭筒采用筒身发射原理，通过发射筒尾部的挡焰结构引导发射后燃气向侧后方排出，避免尾焰伤及射手；筒身设置有前后握把与肩托结构，可保障射手在立姿、跪姿、卧姿等多种射击姿态下都能稳定持握，前端的简易机械瞄具可帮助射手快速完成目标测距与瞄准，筒身前端的防护圈可避免发射管口在携行、碰撞中出现形变影响射击精度。在设计思路层面，建模过程严格遵循实装的人机工程逻辑，首先确定筒身的主体轴线作为装配基准，将发射管作为核心承载部件，所有握把、肩托、瞄具、尾架结构都以发射管轴线为定位基准进行装配，保证各部件的相对位置符合实装的操作逻辑；握把的倾斜角度、肩托的贴合弧度都参考了人体持握武器的自然姿态，避免出现操作干涉问题，同时对筒壁厚度做了等比例还原，兼顾结构强度与整体重量控制，符合单兵携行装备轻量化的设计要求。外形尺寸与安装边界方面，该火箭筒整体为长直筒型结构，整体长度适配单兵肩扛携行的尺寸范围，筒身外径统一，前后突出的瞄具、握把、尾架结构都控制在合理的外廓尺寸内，不会在携行过程中与士兵的装具、周围障碍物发生过度剐蹭；各连接部件的安装位置都预留了足够的操作空间，射手可顺畅完成握持、瞄准、击发的全套动作，尾架结构在卧姿射击时可提供稳定支撑，展开后不会超出射手的操作可控范围，整体结构紧凑，完全匹配单兵携行作战的使用边界。
