户外滑索用手动制动锁紧装置结构

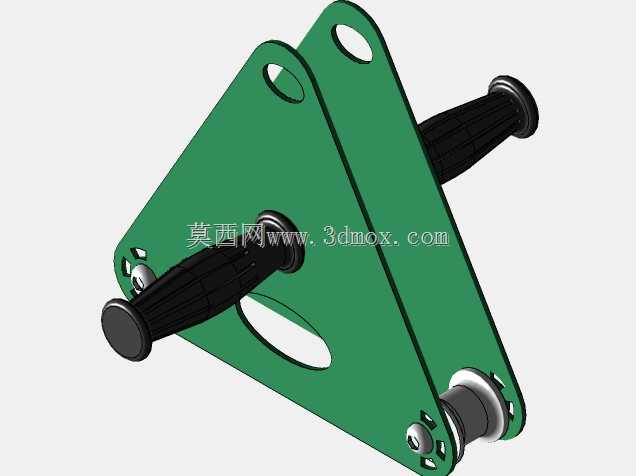

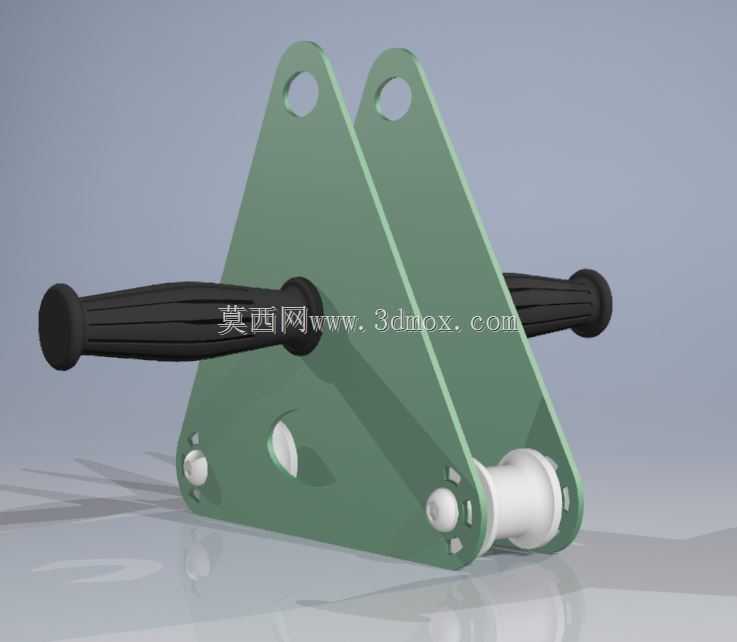

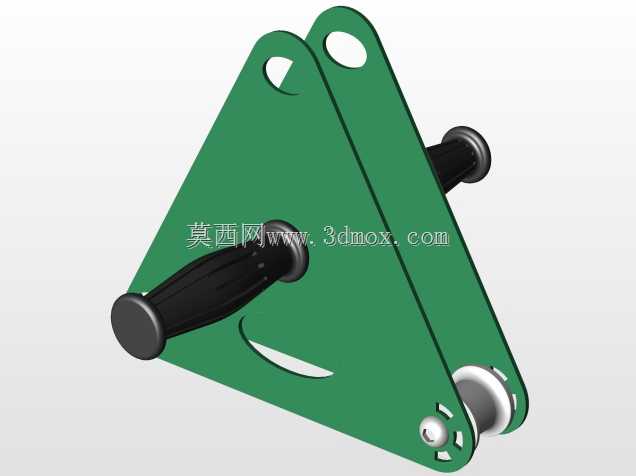

　　该结构主要应用于户外无动力滑索项目的末端制动、中途驻停场景，也可适配小型货运索道的临时锁止需求，在丛林穿越、景区滑索、营地高空拓展项目中，承担着绳索锁紧、速度控制、位置固定的核心作用，区别于电动液压类制动结构，这套纯机械手动装置不需要外接动力源，完全依靠操作人员的手部动作完成锁止与释放，适配无供电条件的野外高空作业、户外游乐场景。从实际使用逻辑来看，装置的双三角立板作为核心承载基体，两侧对称布置的黑色防滑握把，分别对应操作人员的双手握持位，握把表面做了轴向防滑棱设计，即使佩戴防滑手套、手部存在汗液或雨水的情况下，也能保证足够的握持摩擦力，不会出现施力打滑的问题。立板顶端的吊装孔是整个装置的安装边界基准，两个孔位同轴度公差控制在0.

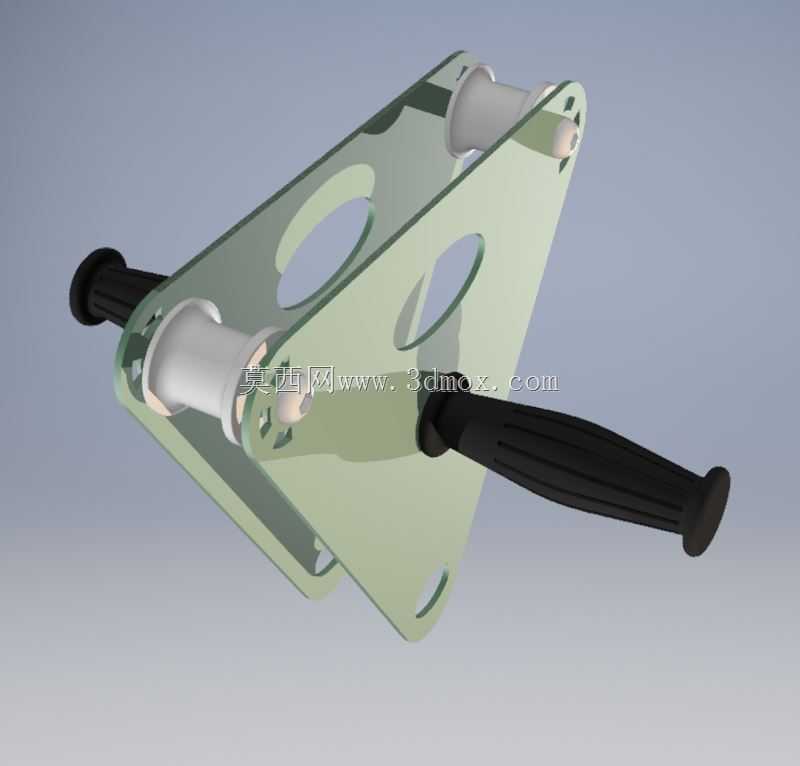

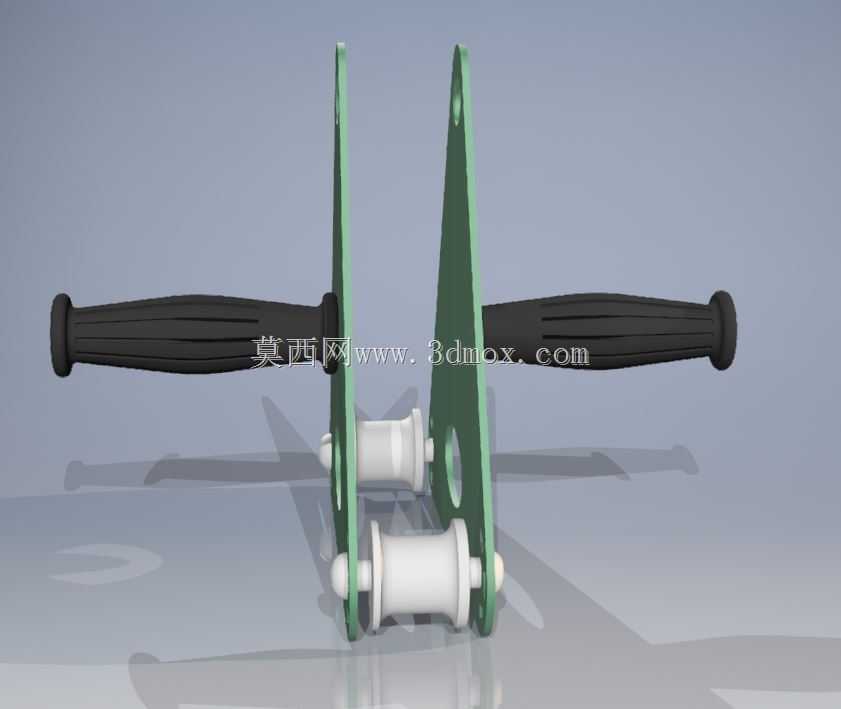

　　1mm以内，既可以通过销轴直接挂载到滑索的行走滑轮架下方，也可以配合卸扣连接到安全挂点上，孔边做了R3的倒圆角处理，避免长期挂载使用过程中应力集中导致的孔边开裂，也能减少对连接销轴的磨损。立板下部的白色滚轮组件是绳索的走绳通道，滚轮采用耐磨尼龙材质加工，内孔镶嵌铜基含油轴承，不需要额外定期加注润滑脂，就能保证绳索通过时的滚动顺畅，不会出现硬摩擦导致的绳索外层磨损，滚轮两侧的限位凸台高度为5mm，刚好能卡住直径10-14mm的滑索编织绳，防止绳索在受力过程中从滚轮槽内脱出。装置的锁止逻辑采用偏心夹紧结构，当操作人员扳动握把向内侧收拢时，内部的偏心压块会同步压向走绳滚轮的表面，将夹在压块与滚轮之间的绳索牢牢压紧，

　　压块表面做了网格状滚花处理，压紧状态下与绳索的静摩擦系数可达0.8以上，能承受最大15kN的静拉力，完全满足单人次滑索承载加冲击余量的载荷要求；当需要释放绳索时，只需要将握把向外推开，偏心压块就会脱离绳索表面，滚轮恢复自由转动状态，装置即可沿绳索顺畅滑动。从设计思路上看，整个结构没有采用复杂的传动零件，所有受力部件都做了等强度优化，三角立板的厚度为6mm，采用Q235钢板激光切割成型后做喷塑防锈处理，在保证整体结构刚度的前提下，尽可能削减了非受力区域的材料，整套装置的自重控制在1.2kg以内，不会给滑索行走系统增加过多的额外载荷。立板侧面预留的观察孔，一方面是为了减轻整体重量，另一方面可以让操作人员直观看到内部绳索的夹紧状态，

　　避免出现虚夹、绳索错位的安全隐患。安装适配方面，这套装置不需要对现有滑索系统做大规模改造，只需要将原有滑轮架下方的挂点通过销轴连接到立板顶端的安装孔即可，整体宽度为120mm，不会和滑索的承载钢缆、两侧的导向支架产生运动干涉，握把的操作力设计在150N左右，普通成年操作人员不需要施加过大的力就能完成锁止动作，长时间握持操作也不会产生过度的肌肉疲劳。在实际工况验证中，这套结构可以适应-20℃到60℃的环境温度，尼龙滚轮和压块的材质不会因为低温出现脆裂，也不会因为高温出现软化失效，即使在高湿度的雨林环境、高海拔的低温景区，都能保持稳定的锁止性能。结构的维护成本极低，除了滚轮内的含油轴承在长期使用后需要检查磨损量之外，其余金属部件只需要定期检查表面防锈层是否破损，没有易损的电子元件、密封件，非常适合户外场景下的长期免维护使用。需要注意的是，这套装置的锁止是依靠摩擦力实现的，不能作为长期承载的固定挂点使用，仅适用于滑索运行过程中的临时减速、驻停制动，在长期静置的场景下需要配合额外的安全销插入立板与压块的定位孔中，防止因为震动导致握把松脱、锁止失效。
