楔形结构多视角工业零件三维造型

项目分类:通讯工具类 发布时间:2022-06-28 ID:665293
  • 楔形结构多视角工业零件三维造型
  • 楔形结构多视角工业零件三维造型
  • 楔形结构多视角工业零件三维造型
  • 楔形结构多视角工业零件三维造型

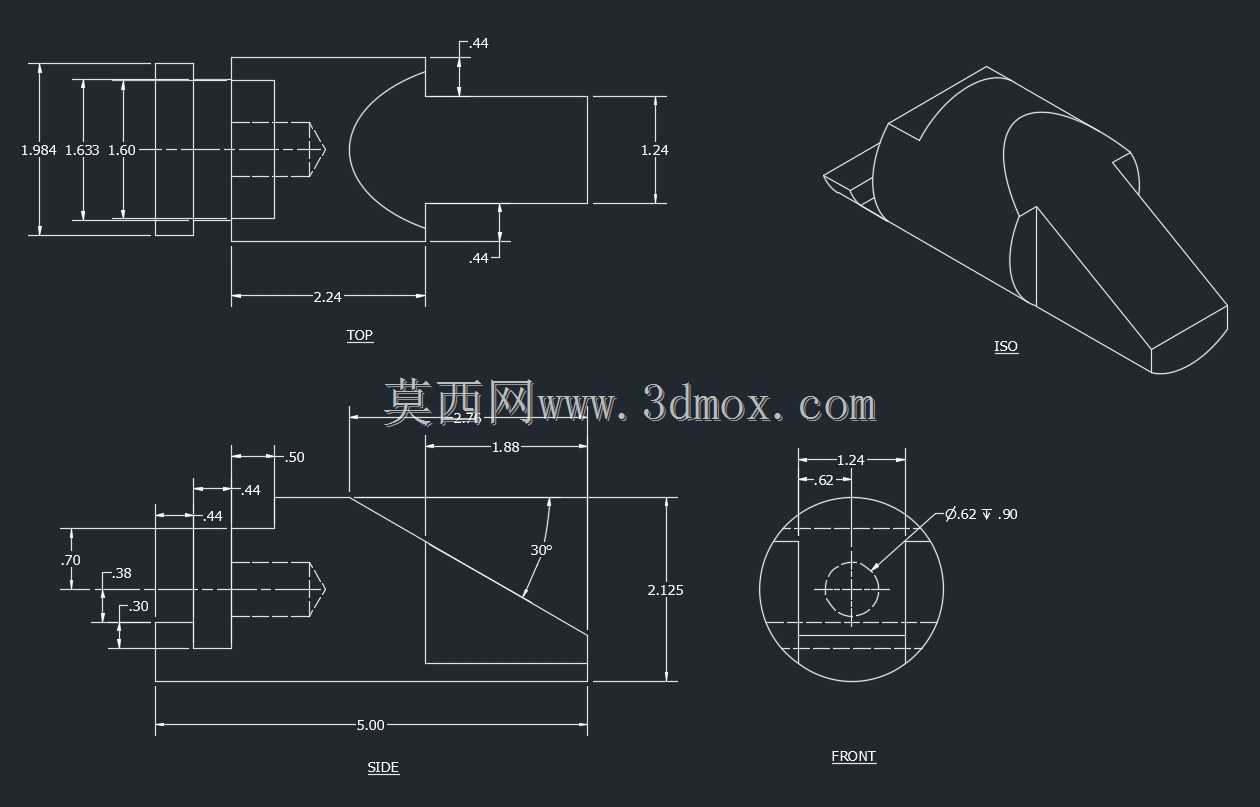

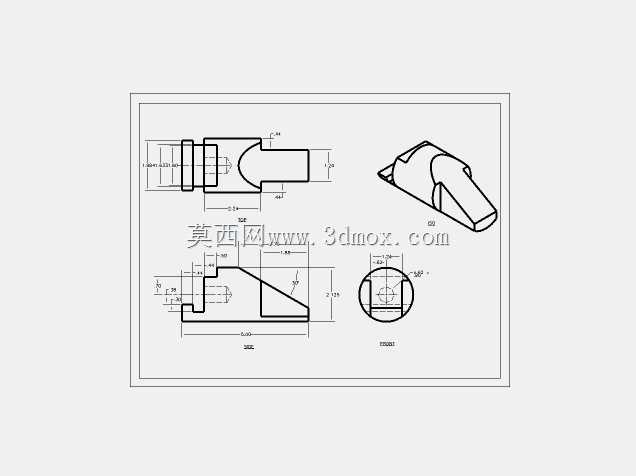

  在通讯终端配套工装与结构件的设计场景中,这类楔形结构件常作为手持类通讯设备的内部定位支撑组件,或是配套检测工装的定位基准块,承担着设备内部元器件限位、装配导向以及外部防护结构衔接的作用。从实际使用场景来看,这类零件多应用在需要楔形导向装配的工位上,比如手持通讯终端的电池仓卡扣配合位、外接通讯模块的插拔导向结构,依靠楔形面的斜度导向,能够让装配过程中两个配合件自动找正,减少装配对位的时间,同时在长期插拔使用后,楔形面的均匀受力特性也能降低局部磨损,提升结构的使用寿命。

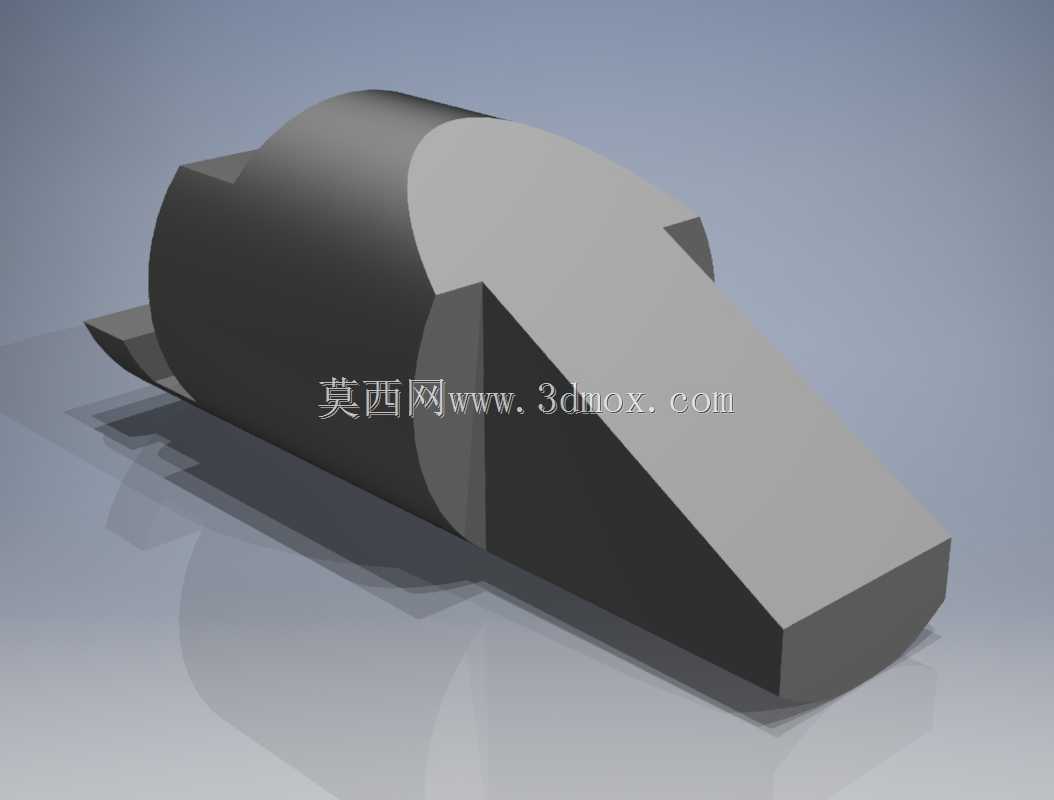

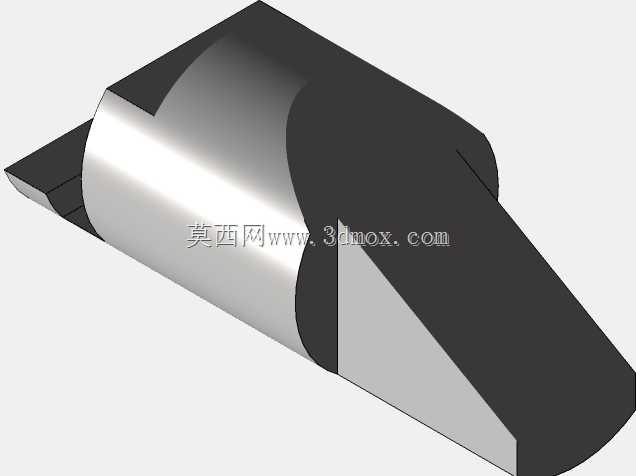

  从结构设计思路来看,这个零件的主体采用半圆柱与楔形块结合的构型,半圆柱段主要承担安装定位的作用,对应的安装基座上会开设匹配的半圆槽,安装时半圆柱面与槽面贴合,能够限制零件绕轴向的转动,同时提供足够的支撑面积,分散装配和使用过程中受到的压应力。楔形段的斜度经过匹配计算,通常会根据配合件的插拔行程来确定斜面的倾角,倾角过小会导致导向行程过长,占用过多的设备内部空间,倾角过大则会失去导向作用,装配时容易出现卡滞,一般这类通讯类结构件的楔形倾角控制在15度到25度之间,兼顾导向效率和空间占用。

  零件的端部做了小尺寸的凸舌结构,这个结构主要是用于装配时的轴向限位,当零件推入安装位后,凸舌会卡入基座对应的卡槽内,防止零件在使用过程中沿轴向窜动,避免因为结构移位导致的通讯模块接触不良问题。楔形段的末端做了圆弧过渡处理,一方面是为了减少尖角处的应力集中,避免零件在受到冲击载荷时出现开裂,另一方面圆弧端面也能在装配时起到初步导向的作用,即使初始对位存在少量偏差,圆弧面也能将零件导入配合位,降低装配的对位精度要求,提升产线装配的效率。

  从安装边界来看,这个零件的半圆柱段直径是整个结构的最大径向尺寸,设计安装槽时需要预留0.1到0.2毫米的间隙,既保证零件能够顺利装入,又不会因为间隙过大导致装配后出现松动。楔形段的长度需要比配合件的插拔行程长3到5毫米,保证在整个插拔行程中楔形面都能起到导向作用,不会出现行程末端导向失效的问题。零件的整体轴向尺寸需要匹配安装腔的深度,凸舌的突出高度控制在1.5毫米左右,既能保证足够的卡接强度,又不会因为凸舌过高导致装配时需要过大的压入力。

  在结构细节处理上,零件的所有棱边都做了0.2毫米的倒角处理,避免加工和装配过程中锋利的棱边划伤操作人员,同时也能去除机加工过程中产生的毛刺,提升零件的表面质量。楔形面与半圆柱面的衔接处做了平滑的相切过渡,避免 减少两个面衔接处的应力集中,同时也让注塑或者机加工过程中刀具能够平滑走刀,减少接刀痕迹,提升表面的平整度。从受力角度分析,零件在使用过程中主要受到楔形面的正压力和插拔时的摩擦力,半圆柱段的支撑面需要承受这些力的反作用力,因此半圆柱段的长度设计为不小于直径的1.2倍,保证足够的支撑长度,避免长期受力后出现支撑面变形的问题。

  这类结构件在实际生产中,若采用注塑工艺加工,需要在楔形面的背面设计均匀的壁厚,避免出现壁厚不均导致的缩水变形,壁厚通常控制在2到3毫米之间,同时在半圆柱段的内部可以根据强度需求设计适当的减重槽,在保证结构强度的前提下减少材料用量,降低零件的重量,适配手持通讯设备的轻量化需求。若采用铝合金机加工工艺,则需要注意楔形面的表面粗糙度要求,通常导向面的粗糙度控制在Ra1.6以下,减少插拔过程中的摩擦力,提升配合的顺滑度,半圆柱定位面的粗糙度可以适当放宽到Ra3.2,在保证定位精度的前提下降低加工成本。
