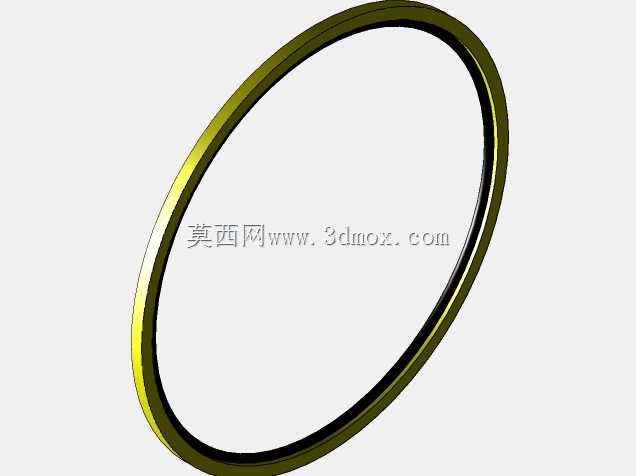

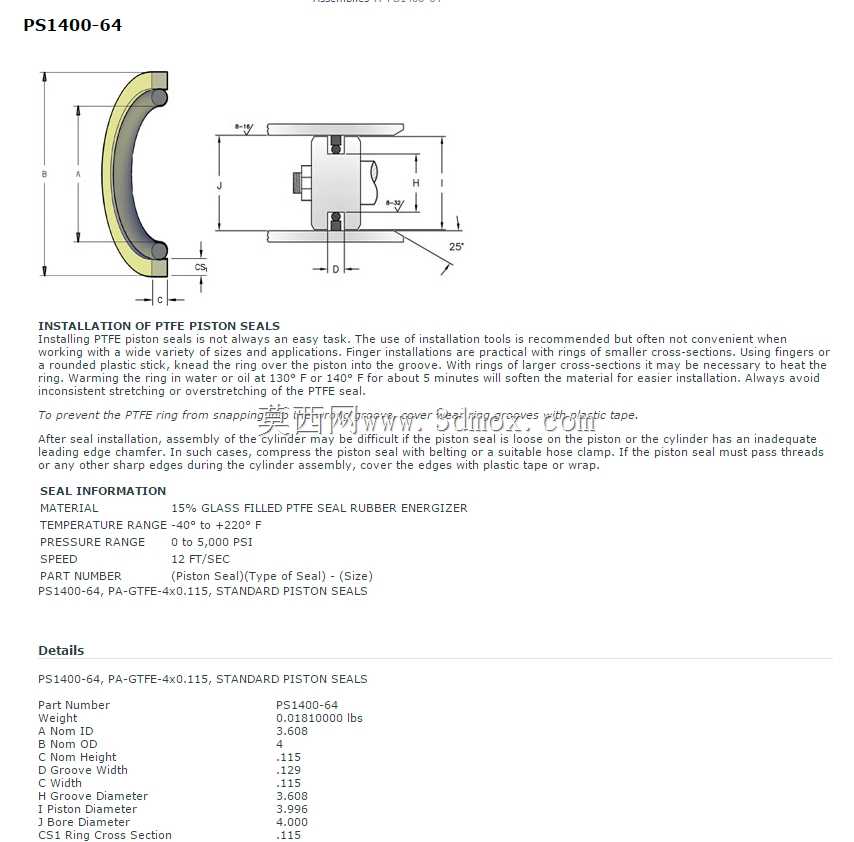

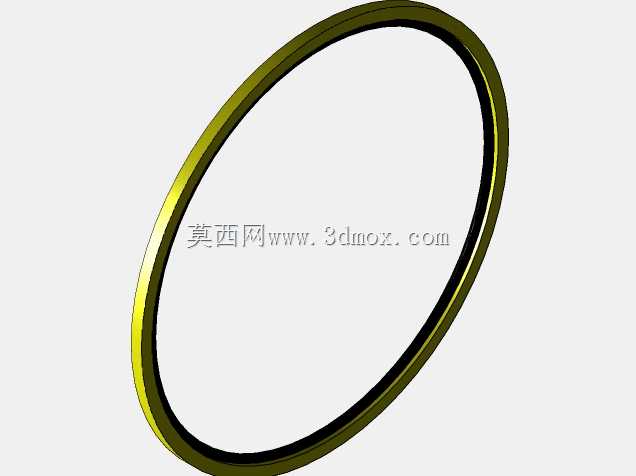

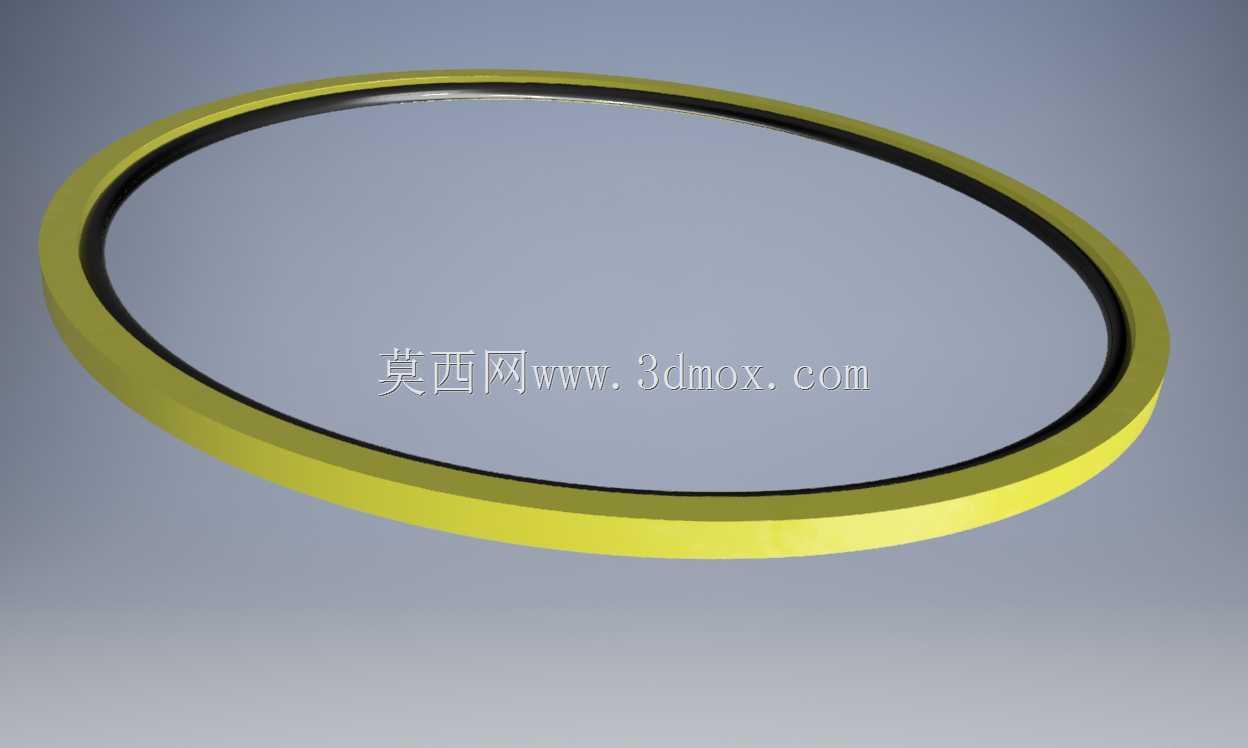

PS1400-64规格剪切式活塞头密封结构

　　该密封结构主要适配液压活塞往复运动场景，在工程机械液压油缸、重型设备液压执行机构、冶金设备压下油缸等高压往复工况中承担核心密封职能，可阻断活塞两侧高压腔与低压腔的介质串流，避免内泄导致的执行机构出力不足、动作滞后等问题，同时阻挡腔体内金属磨屑、杂质进入密封配合面，延长整套密封副的服役周期。

　　从实际工况适配性来看，该密封针对剪切式活塞头的安装槽型做了匹配设计，截面采用复合式结构，外侧为低摩擦系数的耐磨改性材质，接触缸筒内壁的唇口做了圆弧过渡处理，往复运动时不会刮伤缸筒内孔的珩磨表面，同时能在0.5-32MPa的工作压力区间保持稳定的接触比压，低压工况下不会因接触应力不足出现渗漏，高压工况下唇口可在介质压力作用下自动撑开，补偿密封面的微观磨损，维持密封性能。内侧的弹性补偿层采用耐温耐油的弹性体材质，可在-30℃到120℃的介质温度区间保持稳定的弹性补偿能力，适配矿物液压油、水乙二醇等多种常用液压传动介质，不会因长期浸泡出现溶胀、硬化、开裂等失效问题。

　　设计过程中首先匹配了PS1400-64对应的活塞安装槽尺寸基准，密封件的自由状态外径略大于缸筒内孔公称尺寸，安装后可形成稳定的初始过盈量，无需额外调整压盖间隙即可完成初始密封建立。密封件的截面宽度与活塞槽的槽宽、槽深做了公差适配，安装后不会在槽内出现轴向窜动，避免往复运动时密封件被活塞与缸筒的间隙剪切咬伤。针对活塞往复运动时的偏载工况，密封件的唇口做了等压分布设计，当活塞存在微量偏心时，整个圆周方向的接触应力仍能保持均匀，不会出现局部接触压力过大导致的异常磨损，也不会因局部接触应力不足出现渗漏通道。

　　安装边界方面，该密封件适配的缸筒内孔粗糙度要求控制在Ra0.2-Ra0.8之间，活塞安装槽的棱边需做R0.3-R0.5的倒圆角处理，去除毛刺、飞边，避免安装时刮伤密封件表面。安装时需在密封件表面涂抹与工况介质相容的润滑脂，采用专用导向套引导压入，禁止使用尖锐工具直接撬压密封件，防止出现隐性损伤导致早期失效。相比常规O型圈密封，该结构的抗挤出能力更强，在活塞与缸筒的单边配合间隙不超过0.5mm的工况下，无需额外加装挡圈即可承受高压冲击，不会出现密封胶料被挤入间隙导致的剪切失效。在频繁换向的往复工况下，该密封的动摩擦阻力波动更小，不会出现低速爬行现象，可提升执行机构的运动平稳性，适用于对运动控制精度有一定要求的液压伺服系统。

　　从实际使用的失效防护角度，该密封结构的耐磨层厚度预留了足够的磨损余量，正常工况下的服役周期是普通橡胶密封圈的3-5倍，可减少设备停机维护的频次，降低运维成本。密封件的材质兼容性覆盖了大部分工业常用液压介质，在通用液压系统中无需额外定制材质即可直接适配，针对特殊腐蚀介质工况，也可通过更换外层耐磨材质实现适配，结构本身的尺寸基准保持通用化，降低了选型替换的难度。
