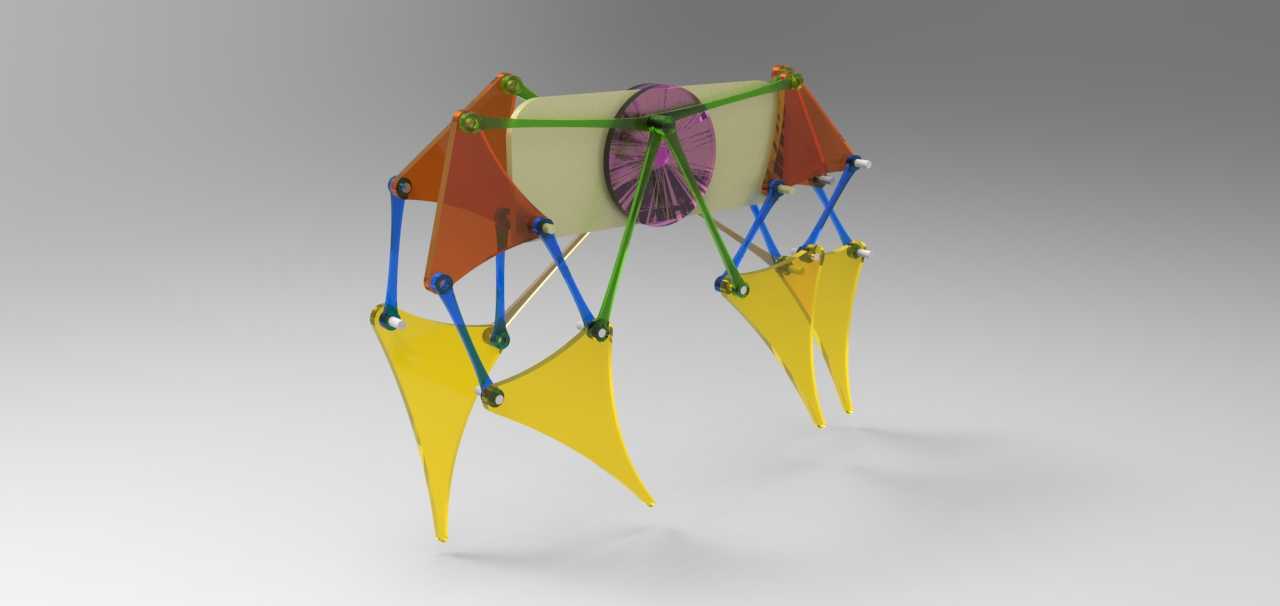

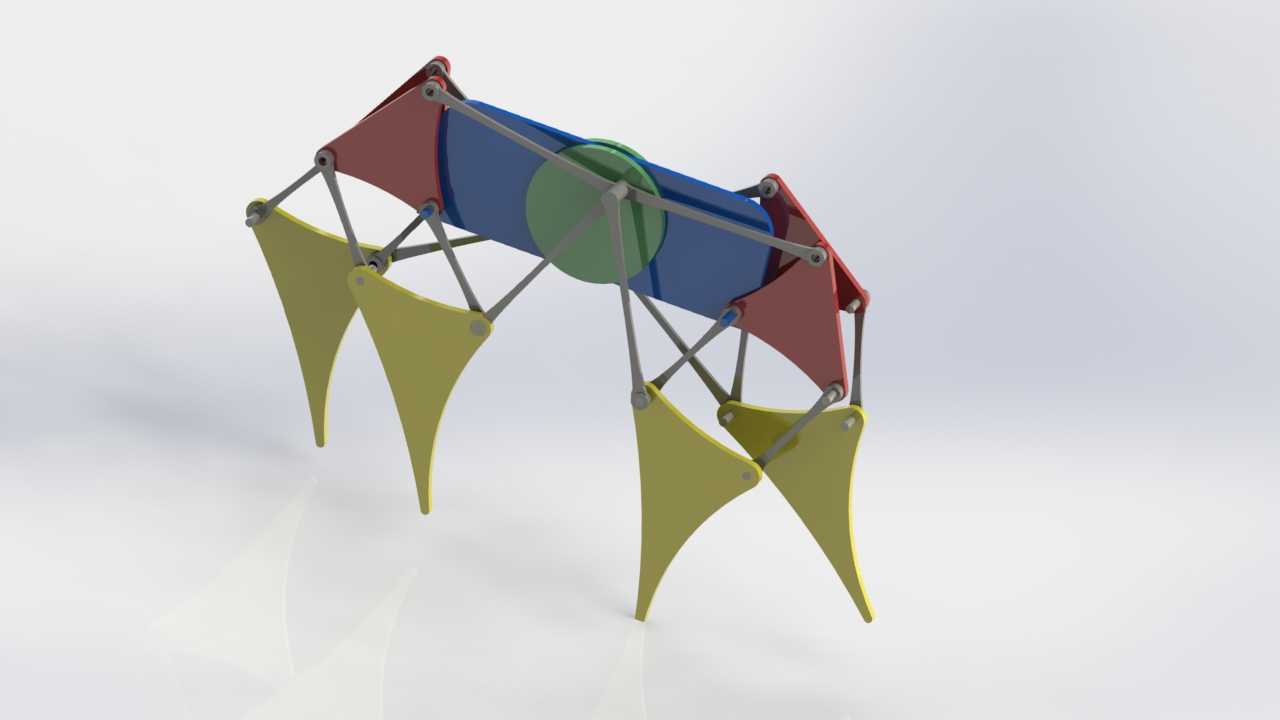

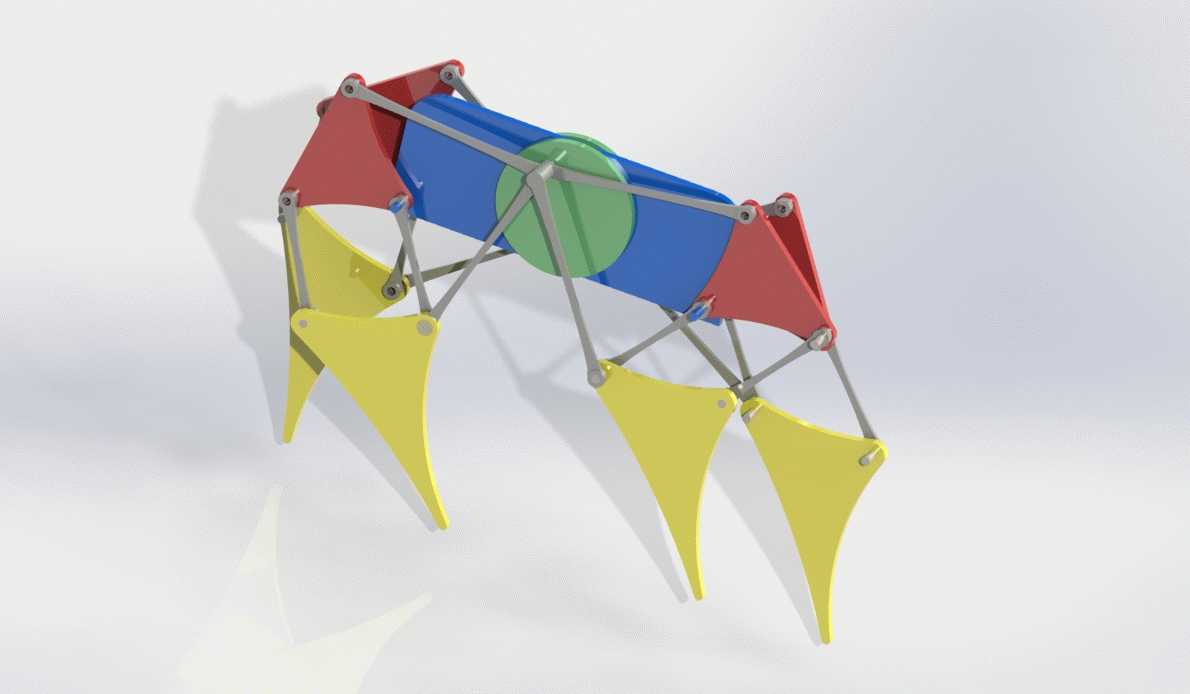

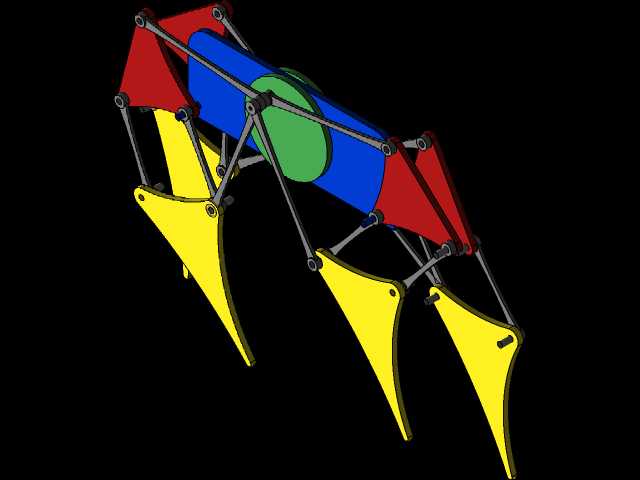

多足仿生联动机械支腿结构设计

这款多足仿生联动机械支腿，是借鉴节肢动物步足运动逻辑开发的纯机械联动支撑行走结构，可广泛适配小型探测机器人、复杂地形巡检载具、教学演示教具、桌面创意机械装置等多个应用场景，在非平整地面的移动支撑场景中，相比传统轮式结构拥有更强的地形适应能力，可在存在碎石、缓坡、微小沟壑的地面完成稳定支撑与位移动作，无需额外布置复杂的独立驱动控制系统即可实现多足协同动作。

从实际用途来看，该结构既可以作为小型移动载具的行走执行机构，搭载轻量化探测模块完成管道内部、设备底部等狭窄空间的巡检作业，也可作为独立的机械演示装置，用于机械原理教学中连杆传动、仿生机构的内容展示，还可通过尺寸缩放适配不同负载等级的支撑需求，作为特殊工况下的可移动支撑脚使用，为作业设备提供非固定点位的稳定支撑。

在功能特性上，该支腿结构采用单主轴联动设计，中部的旋转主轴作为动力输入部件，通过多组对称布置的连杆将动力同步传递至六组支腿单元，每组支腿都采用三角构型的仿生足片设计，足端做了收窄处理来降低接地压强，同时支腿之间的运动相位经过精准匹配，运动过程中始终有至少三组支腿与支撑面接触，保证整体结构的稳定性，不会出现侧翻、晃动的问题。所有铰接点位都采用销轴连接，传动过程中无冗余自由度，动力传递损耗低，仅需单个驱动部件即可带动全部支腿完成迈步动作，大幅降低了配套控制系统的复杂度与整体制造成本。

从设计思路来看，该结构摒弃了传统多足机器人每个支腿独立驱动的复杂方案，转而采用纯机械连杆的联动逻辑，通过对节肢动物步足运动轨迹的复刻，将圆周运动转化为多组支腿按固定相位交替抬升、前移、下落的迈步动作，在设计过程中对每根连杆的长度、铰接点位的位置都做了反复校验，确保支腿运动过程中不会出现运动干涉，同时保证迈步的步幅、抬升高度满足地形跨越的需求，整体结构没有采用复杂的异形零部件，所有构件都可通过常规的机加工、3D打印方式制作，生产门槛低，后期维护更换配件也十分便捷。

在外形尺寸与安装边界上，该结构整体采用对称式布局，横向宽度与纵向长度的比例经过优化，重心始终落在支撑面的中心区域，中部的动力输入轴预留了标准的安装接口，可直接适配常规的小型减速电机输出轴，无需额外设计传动转接部件；支腿完全展开时的整体高度可根据实际使用需求调整连杆参数进行缩放，最小可制作成掌心大小的桌面演示装置，放大后也可适配百公斤级负载的移动载具需求，结构两侧的安装板预留了标准化的装配孔位，可直接固定搭载各类功能模块，安装时仅需预留出支腿运动所需的摆动空间即可，无需额外预留过大的安装间隙，整体空间利用率较高，可适配各类紧凑安装场景的使用需求。
