石油天然气场站用火炬放空烟囱结构

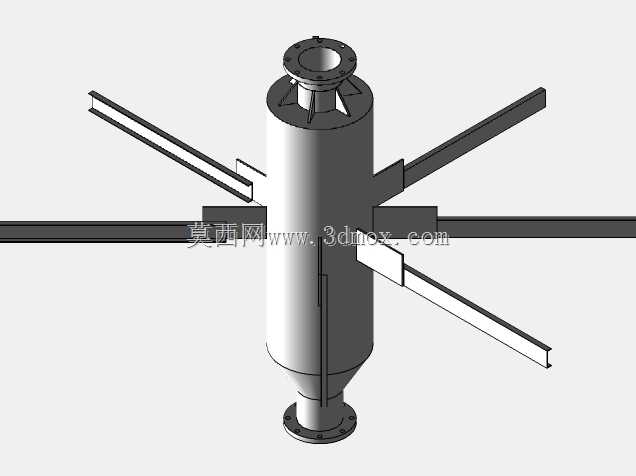

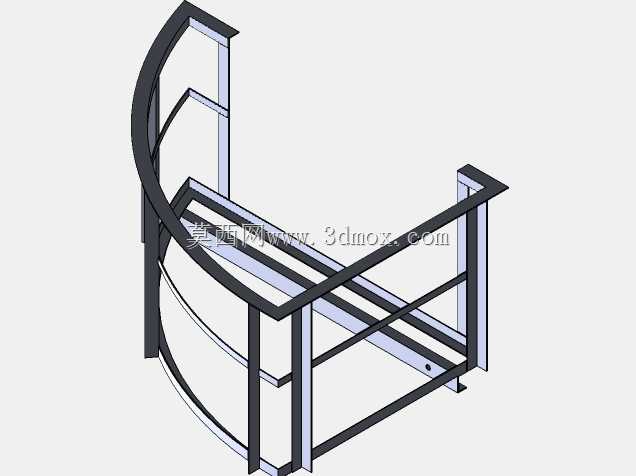

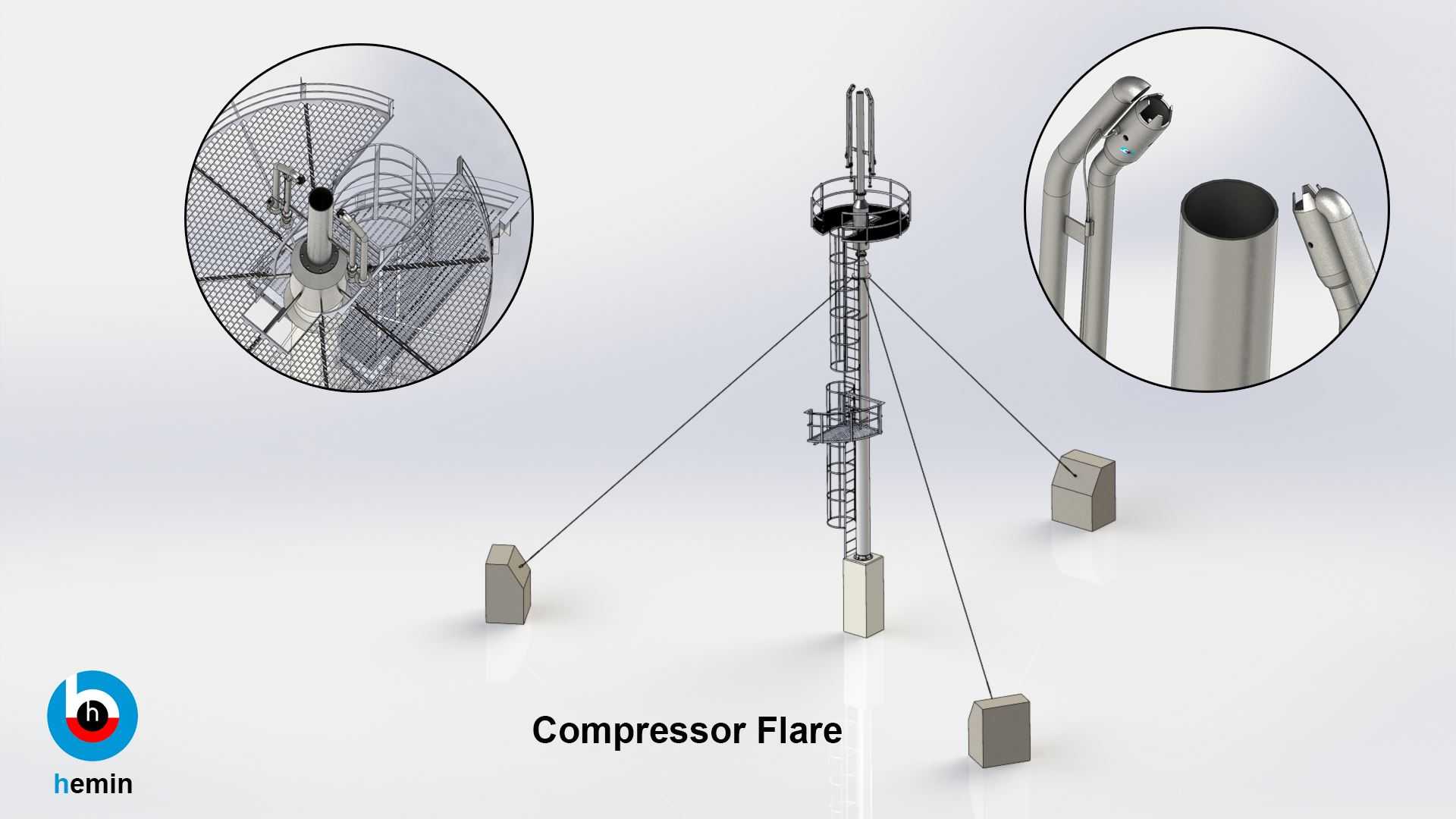

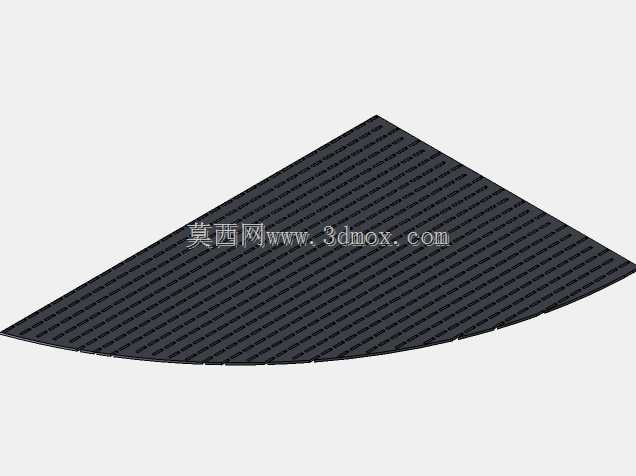

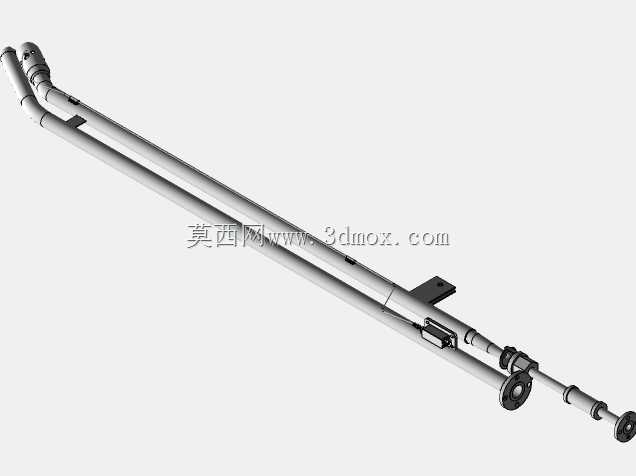

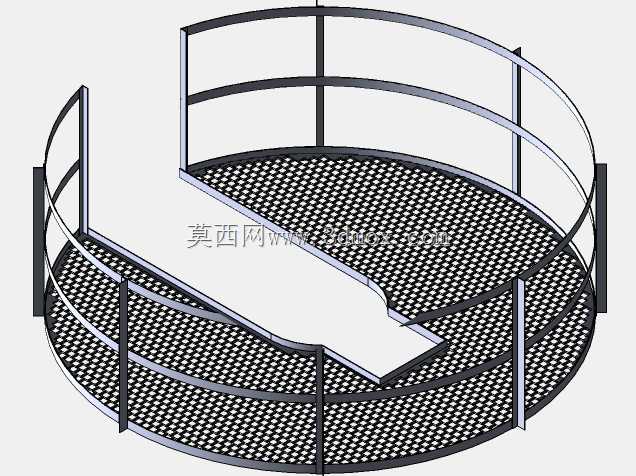

这类火炬放空烟囱主要部署在石油天然气开采场站、天然气处理厂、压缩机站场的放空系统末端，是站场安全泄放的核心配套设备，核心作用是将生产过程中无法回收、超压泄放的可燃气体进行高空燃烧处理，避免可燃气体在地面区域聚集引发燃爆风险，同时减少烃类气体直接排放带来的安全隐患与环境影响。从结构设计来看，整体采用自立式塔架配合中心筒体的组合形式，塔架主体采用型钢桁架结构，沿高度方向分层设置环形操作平台与直爬梯，爬梯配套护笼结构满足高空作业的安全防护要求，不同高度的平台分别对应点火装置检修、燃烧头维护的操作需求，无需额外搭设临时作业架即可完成日常运维操作。中心放空筒体采用等径直管设计，底部与站场放空汇管通过法兰连接，顶部安装专用燃烧头与长明灯点火组件，燃烧头侧方配套的点火电极与火焰检测探头，可实现远程自动点火与火焰状态实时监测，避免放空时出现气体未点燃直排的问题。设备的安装边界需要结合站场总平面布置确定，筒体高度需满足站场防火规范中放空火炬与周边生产装置、储罐、办公区域的安全间距要求，三个方向设置的斜拉地锚基础，用于强化塔架整体的抗风载能力，适配野外场站常见的大风工况，地锚的预埋深度与拉索张力需结合当地最大风速、场地地质条件核算确定，避免极端天气下塔架出现倾覆变形。设计过程中需要重点核算筒体的热膨胀位移，放空气体燃烧时中心筒体会出现局部温升，需在底部连接位置设置合理的补偿结构，避免热应力传递到下方汇管造成焊缝拉裂；同时爬梯与平台的步距、护栏高度均需符合高空作业设备的安全设计标准，所有外露钢结构件均做防腐热浸锌处理，适配野外场站高湿、高盐雾的腐蚀环境，延长设备整体服役周期。燃烧头的结构设计采用多喷嘴布气形式，可在不同泄放流量下保持稳定的燃烧状态，小流量泄放时气体通过中心喷嘴流出维持火焰稳定，大流量泄放时周边辅助喷嘴同步布气，避免出现脱火、熄火问题，配套的防风结构可降低野外横风对火焰稳定性的影响，保证泄放气体充分燃烧。
