手持式信号发射装置结构设计

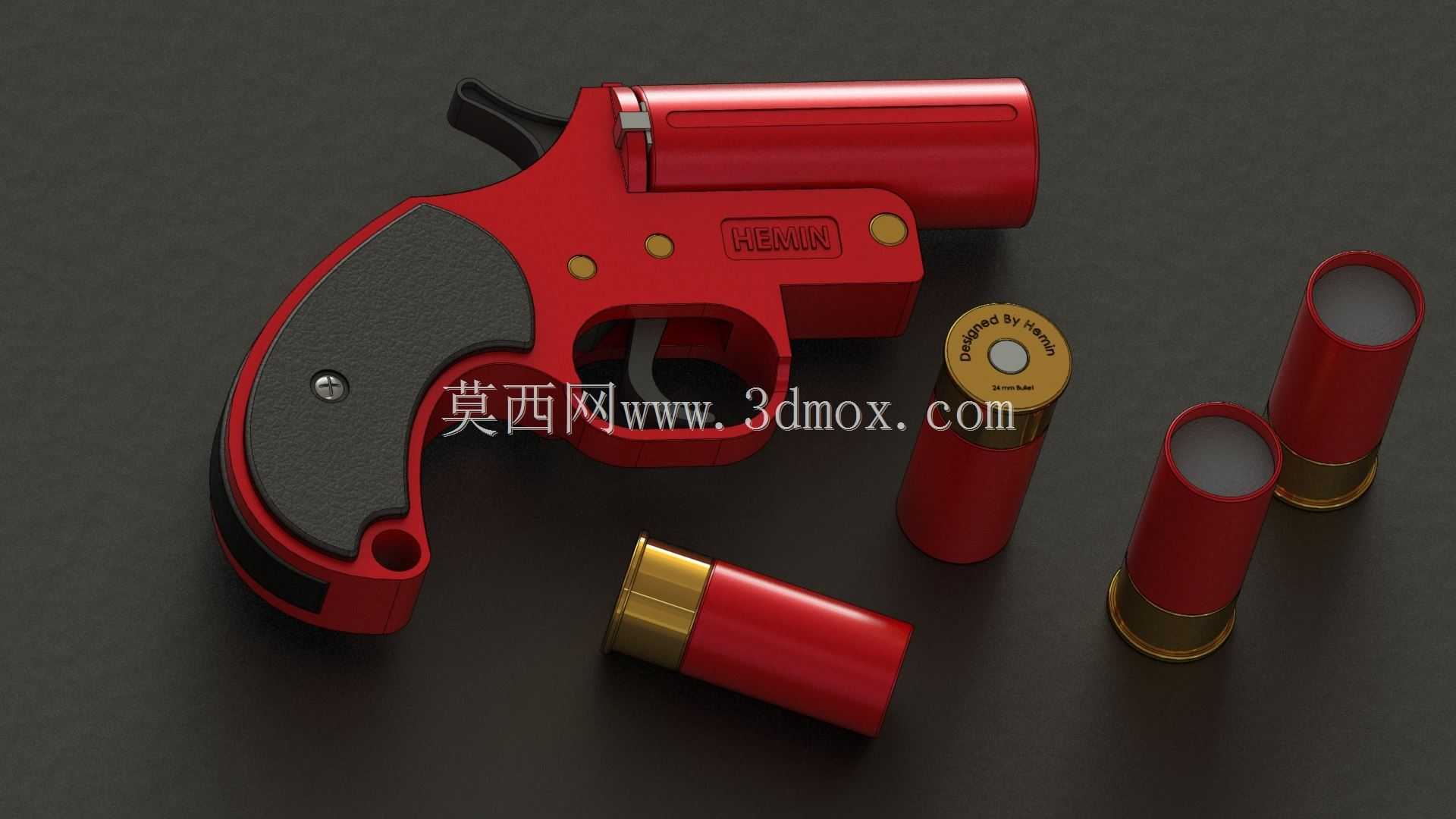

该手持信号发射装置的结构设计围绕单管撅把式闭锁逻辑展开，整体采用短管大口径构型，适配标准信号弹药，核心功能是在户外作业、野外勘探、应急搜救、海事作业场景中完成目视信号传递，通过发射带光效的弹药实现位置标识、险情通报、队伍协同，区别于常规作战枪械，其结构设计优先保障操作可靠性与低误伤性，膛压指标控制在安全区间，无需承担连发或高精度打击需求。

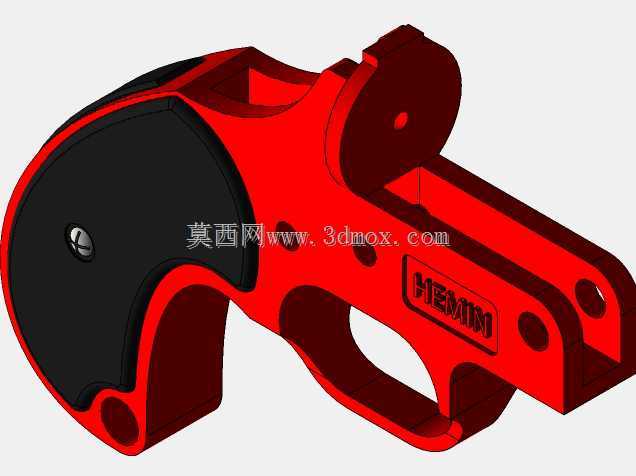

从结构布局来看，握把采用符合人体工学的弧形曲面设计，握持区域预留防滑纹理安装位，外层可包覆橡胶或工程塑料贴片，适配戴手套操作的使用场景；扳机护圈做加大开口处理，避免低温环境下厚手套触发卡滞。击发机构内置在握把与机匣衔接的腔体内，采用外露式击锤设计，使用者可手动扳动击锤进入待击状态，扳机行程与触发力经过调校，既防止意外触碰走火，又能在紧急状态下快速完成击发。

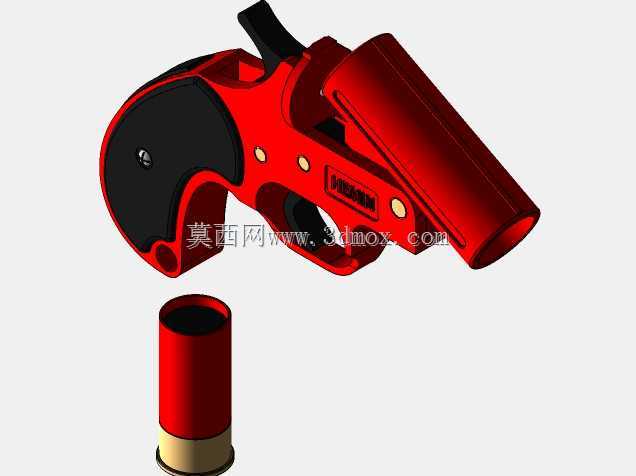

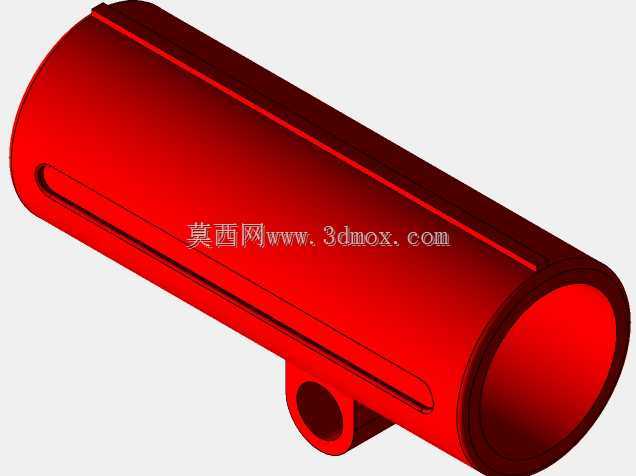

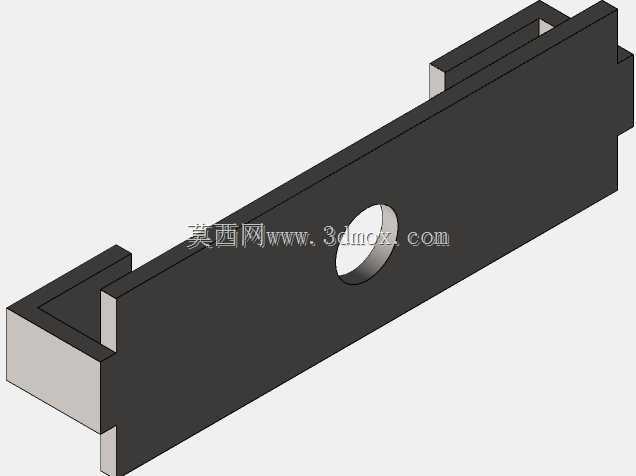

身管与机匣通过铰接轴连接，撅把式开锁结构在完成击发后可直接绕轴翻转身管，手动退出弹壳并装填新弹药，闭锁卡扣设置在身管尾部与机匣贴合面，锁定后可承受弹药击发时的膛内压力，结构简单且故障排查便捷，在沙尘、雨水、低温等恶劣环境下不易出现卡滞。身管长度控制在单手可稳定持握的范围，整体重心落在握把上方区域，单手上抬即可完成概略瞄准，无需配备精密瞄具，适配信号弹大覆盖面的特性。

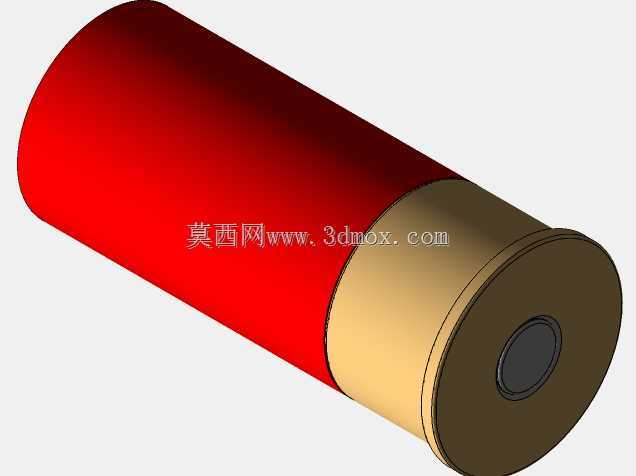

弹药适配结构按照标准信号弹尺寸设计膛室，弹膛内壁加工有适配弹壳定位的台阶面，确保弹药入膛后底火与击针位置精准对齐；退壳机构采用弹性抛壳挺，在身管翻转开锁的同时自动将弹壳顶出膛室，减少手动抠取弹壳的操作步骤。装置外壳主体可采用轻质铝合金或高强度工程塑料加工，在保证结构强度的前提下控制整体重量，降低长时间持握的负重感；外露金属部件做防锈表面处理，适配沿海高盐雾、野外高湿度的使用环境。

安装边界方面，该装置无额外外接安装接口，整体尺寸适配常规手枪套或专用装具袋，可挂载在战术腰带、救生背心、车载应急包内，携行时击锤可置于非待击位置，保险机构锁定扳机，避免携行过程中误触。结构建模过程中需重点验证铰接轴的抗剪切强度、闭锁卡扣的咬合寿命、击针的突出量与回弹可靠性，同时模拟不同温度下材料形变对膛室配合间隙的影响，确保在极端工况下仍能稳定完成开锁、闭锁、击发、退壳全流程动作。
