法兰连接浮动式金属硬密封球阀结构

　　在石化、天然气长输、市政给排水、化工流体输送等管路系统中，球阀是应用占比极高的截断类控制元件，核心作用是通过阀芯的90度旋转实现管路通断状态切换，相比闸阀、截止阀，它的开关行程更短，流阻更低，密封性能更稳定，适合需要频繁开关或者长期保持通断状态的工况。这款法兰连接的浮动球结构球阀，采用金属硬密封副设计，相比软密封球阀，能耐受更高的介质温度与冲蚀磨损，适配含固体颗粒、高温油气、腐蚀性流体的输送场景，不会因为介质温度超过密封件耐受极限出现密封失效的问题。

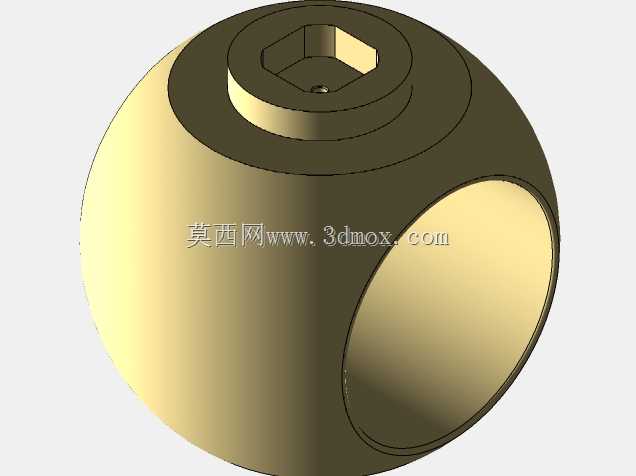

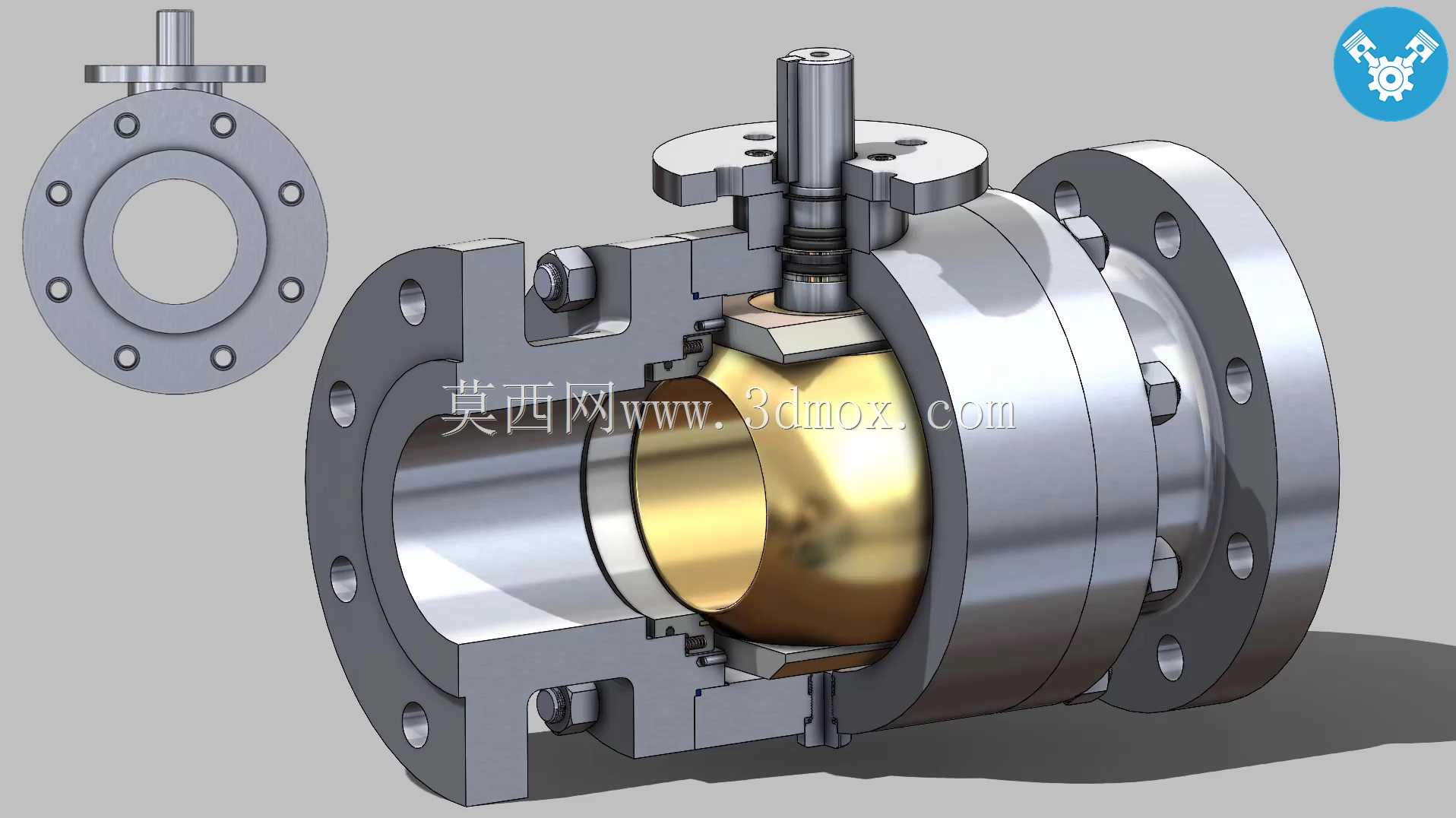

　　从结构设计逻辑来看，这款球阀采用两片式法兰阀体结构，左右阀体通过螺栓紧固连接，中间夹持金属球体阀芯，球体上下设置密封阀座，阀杆从阀体上部的填料函穿出，连接执行端的手柄或者气动、电动执行机构。浮动球的设计逻辑是球体在介质压力作用下，会向出口侧阀座产生微小位移，压紧出口侧密封面实现自紧式密封，这种结构不需要额外的预紧力补偿结构，零件数量更少，装配维护难度更低，适合DN50到DN200口径区间的中低压管路使用。上部的阀杆采用防飞出结构设计，阀杆台肩位于阀体内部，即使管路内部压力异常升高，也不会把阀杆顶出阀体造成介质泄漏，填料函位置设置多层填料密封，搭配压盖螺栓预紧，能在长期运行过程中保持阀杆位置的密封性能，避免外漏风险。

　　从安装边界来看，这款球阀采用标准凸面法兰连接，法兰螺栓孔的分布尺寸、密封面尺寸匹配对应压力等级的管路法兰标准，安装时只需要对齐法兰螺栓孔，在两侧法兰之间加装适配的密封垫片，对角均匀拧紧法兰螺栓即可完成安装，不需要额外的焊接或者螺纹适配，现场安装效率更高，后期维护拆卸也更方便。阀门的整体结构长度符合通用球阀的安装尺寸标准，替换同口径同压力等级的旧阀门时不需要调整管路间距，适配性更强。上部阀杆的驱动端采用标准方头结构，既可以安装手动手柄实现现场手动开关，也可以直接适配市面上通用的气动、电动执行机构，不需要额外加工连接轴，方便用户根据自动化控制需求选配驱动装置。

　　从流道设计来看，这款球阀采用全通径流道结构，球体的通道内径与管路内径基本一致，介质流过阀门时的流阻极小，不会出现明显的压力损失，也不容易在阀腔内部积存介质残渣，适合输送高粘度流体、含固体颗粒的浆体介质，不会因为流道缩径造成介质淤积或者堵塞。金属密封副的密封面经过硬化处理，表面硬度达到HRC40以上，能耐受介质中固体颗粒的长期冲蚀，密封面的磨损量更小，阀门的整体使用寿命更长，相比软密封球阀，在高温、磨蚀性工况下的维护周期能延长2到3倍。阀体外部的连接螺栓采用对称分布设计，紧固时受力均匀，不会因为单侧螺栓预紧力过大造成阀体变形，影响密封性能。

　　在实际工况应用中，这款球阀可以安装在管路的主干线截断位置，也可以安装在支路的进出口位置做隔离阀使用，日常操作时只需要将阀杆旋转90度，就能实现全开或者全关状态，不适合做节流调节使用——如果长期在半开半关状态下运行，高速流动的介质会持续冲蚀球体密封面，很快就会造成密封失效。装配过程中，左右阀体的连接螺栓需要按照对角顺序分三次拧紧，保证两侧阀座对球体的预紧力均匀，避免出现单侧密封不严的问题；填料函的压盖螺栓不需要过度拧紧，以阀杆转动灵活且无外漏为准，过度拧紧会增大阀杆的转动扭矩，造成操作卡滞。
