斜床身数控车削加工中心三维设计

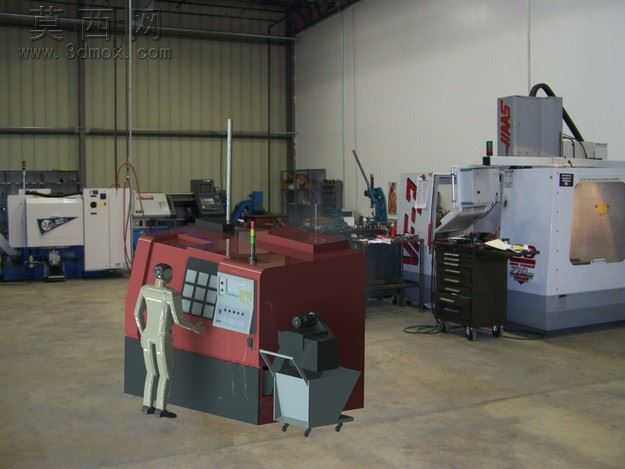

本模型为斜床身布局的数控车削加工中心完整三维设计，建模过程严格遵循真实机床的生产制造逻辑，以1:1等比例还原设备的整体形态与功能结构。建模阶段首先搭建机床的主体承载框架，采用分体式结构设计区分床身底座与上部加工舱体，床身部分做加厚承托结构设计，预留排屑机构的安装空间，上部加工舱采用半封闭防护结构，设置带观察窗的操作防护门，观察窗采用多格分格设计，既满足加工过程的安全防护要求，也方便操作人员实时观察内部切削状态。设备操控区域做精细化建模，还原了实体按键操作面板、液晶显示屏、状态调节旋钮的布局，面板旁设置立式三色警示灯，按照红黄绿三色分层设计，可直观反馈设备的运行、待机、故障状态。模型附带配套的移动式排屑料车，料车采用带推手的箱式结构，底部设置万向脚轮，可灵活推移至机床排屑口承接加工废屑，还原真实生产场景的配套工装布局。渲染阶段采用写实材质表现，床身主体采用哑光深红工业烤漆材质，底座与排屑结构采用深灰磨砂金属材质，操作面板采用浅灰工程塑料搭配哑光金属按键，观察窗采用半透明带轻微反光的钢化玻璃材质，警示灯采用红黄绿三色半透明透光材质，料车采用磨砂不锈钢金属材质，通过材质区分清晰展现设备不同部件的功能属性。结构设计上完整还原数控车床的功能分区，包含主轴装夹区域、刀架安装位、防护舱体、操控系统、排屑配套结构，各部件的装配关系完全符合真实机床的安装逻辑，可用于机床结构教学、生产车间布局仿真、数控加工实训演示等场景，能够直观展现现代数控车削设备的整体构造与功能特点。
