西门子Sitrans P数字压力变送器结构设计

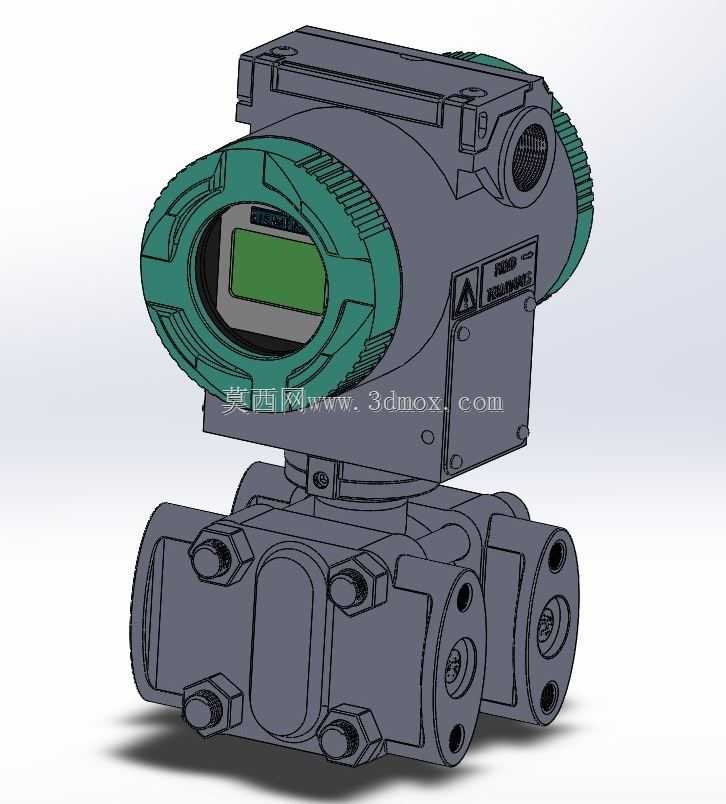

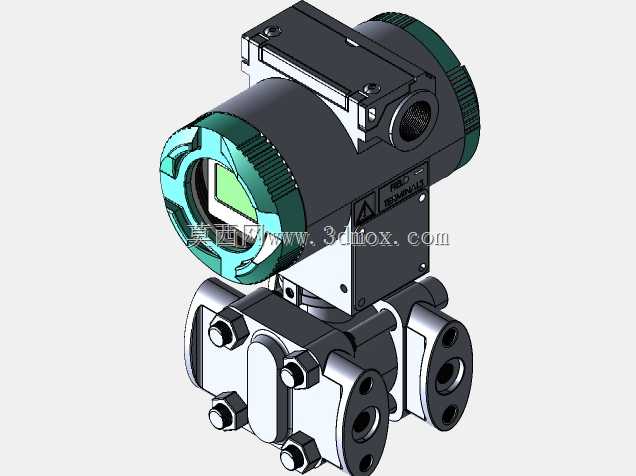

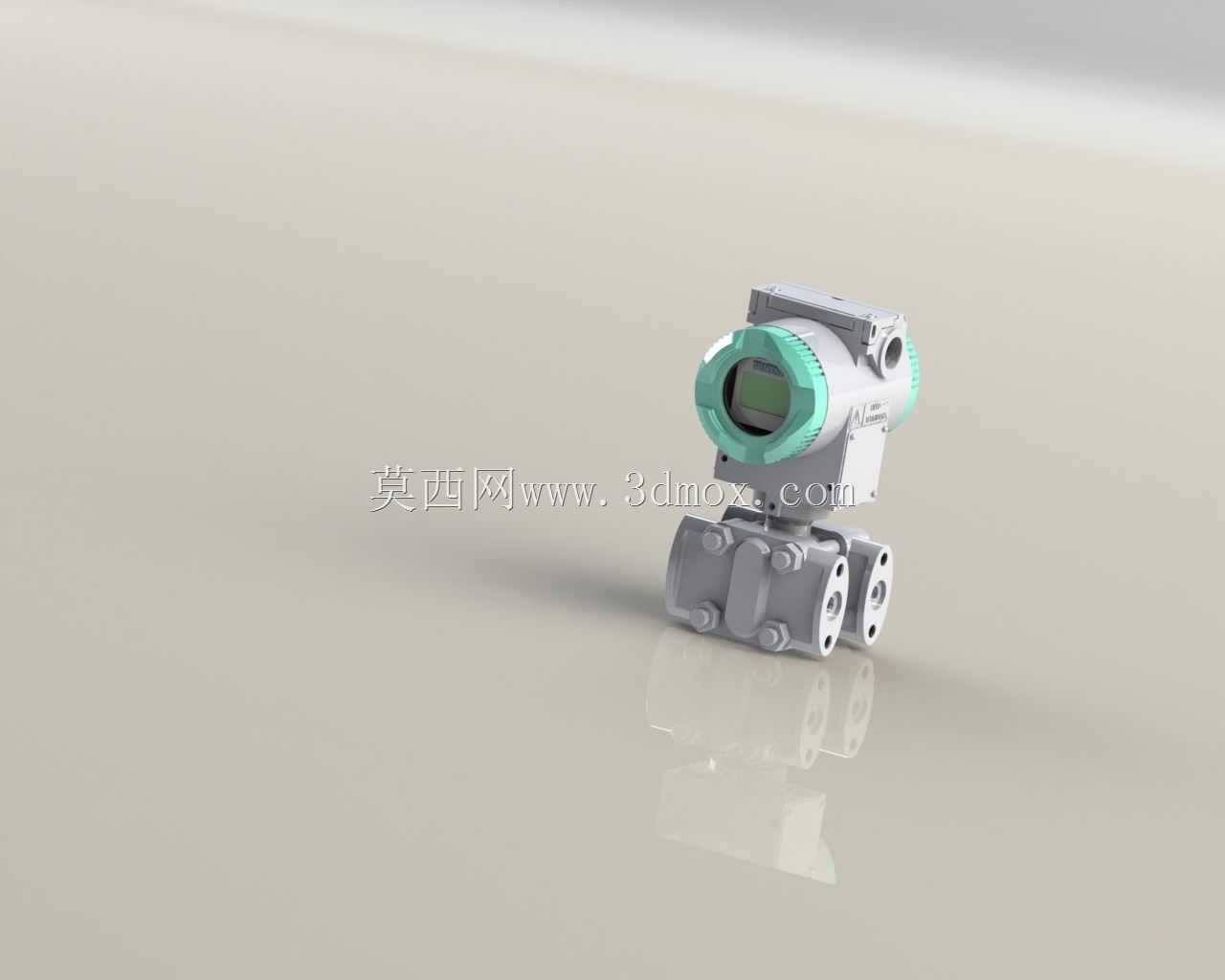

该款数字压力变送器主要面向石油化工、电力冶金、水处理、制药等流程工业场景设计，可在高温、高压、强腐蚀、高振动的复杂工况下稳定运行，承担工业生产过程中流体介质的压力、差压参数实时检测任务，为生产过程的闭环控制、安全联锁、能耗核算提供精准的原始数据支撑，是过程自动化控制系统中不可或缺的现场感知核心部件。在实际生产应用中，该设备可直接安装在工艺管道、储罐、反应釜等承压设备的取压接口处，既可以测量管道内液体、气体、蒸汽的静压参数，也可通过双侧取压结构检测节流装置前后的差压值，间接换算出管道内介质的流量、储罐的液位高度，适配绝大多数工业过程参数的检测需求，能够有效替代传统机械式压力检测仪表，大幅提升现场检测的精度与响应速度。产品功能设计上，集成了高精度传感检测单元、信号处理模块与数字显示交互模块，可将检测到的压力物理量转换为标准工业电信号远传至控制系统，同时自带的现场数显窗口可实时展示当前检测值、设备运行状态，支持现场参数组态、零点校准等操作，无需额外拆装设备即可完成日常调试维护；设备外壳采用隔爆型结构设计，可满足易燃易爆危险工况的使用要求，电路部分做了全密封灌封处理，具备优秀的防尘防水抗干扰能力，可有效抵御现场电磁干扰、温湿度剧烈变化带来的检测误差。整体设计思路围绕工业现场的高可靠性需求展开，结构分为上部的电子变送表头与下部的压力测量接液腔体两部分，两部分通过高强度连接结构组合为一体，既保证了接液部分的密封承压性能，也为电子元器件提供了独立的防护腔体；表头部分的显示窗口做了倾斜角度设计，方便现场巡检人员站立状态下直接读取数值，侧边的接线腔体采用独立密封结构，现场布线时无需打开主表头腔体即可完成接线作业，避免现场作业时粉尘、水汽进入设备内部损坏电路。外形结构充分考虑了工业现场的安装边界条件，下部接液腔体预留了标准工业法兰安装接口与过程取压接口，可直接适配行业通用的安装支架与管道取压点位，无需额外定制转接配件；整体径向尺寸控制紧凑，不会在密集排布的工艺管道上占用过多安装空间，表头部分可360度旋转调整显示方向，适配不同朝向的安装点位，避免因安装方向限制导致的读数、操作不便；设备整体重量分布均衡，安装后不会对取压接口产生额外的偏载应力，可有效降低长期运行过程中接口渗漏、结构变形的风险，适配垂直安装、侧装等多种现场安装方式，能够满足不同工艺点位的安装使用需求。
