便携式电加热设备手持操控面板结构设计

　　这款手持操控面板主要配套小型移动式电加热设备使用，常见于小型工件局部加热、实验室温控加热、户外临时加热作业等场景，操作人员可手持该面板在距离加热主体1.5-3米的范围内完成参数调节，避免近距离接触高温加热区域带来的烫伤风险，同时也能适配加热工位不固定、需要随时根据加热效果调整参数的作业需求。从实际功能来看，面板上集成的五枚物理按键分别对应电源通断、加热功率档位切换、目标温度上调、目标温度下调、加热启停确认功能，按键采用凸起式硅胶键帽设计，按压行程1.2mm，带有明确的段落反馈，操作人员佩戴普通劳保手套时也能准确触发按键，不会出现误触或者按动无响应的问题，键帽表面做了防滑纹理处理，长期使用不会因为手部出汗或者沾有少量油污出现打滑情况。

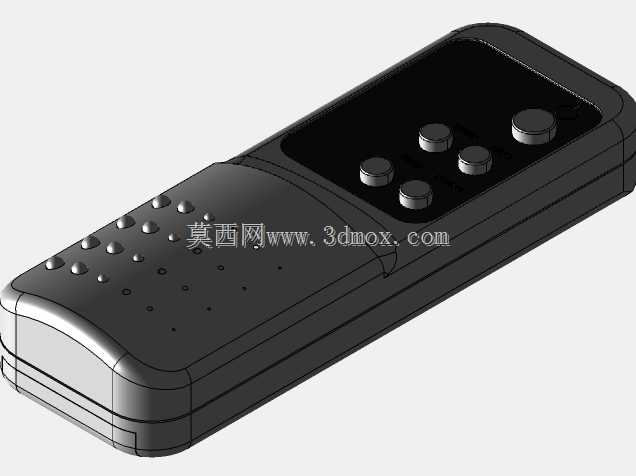

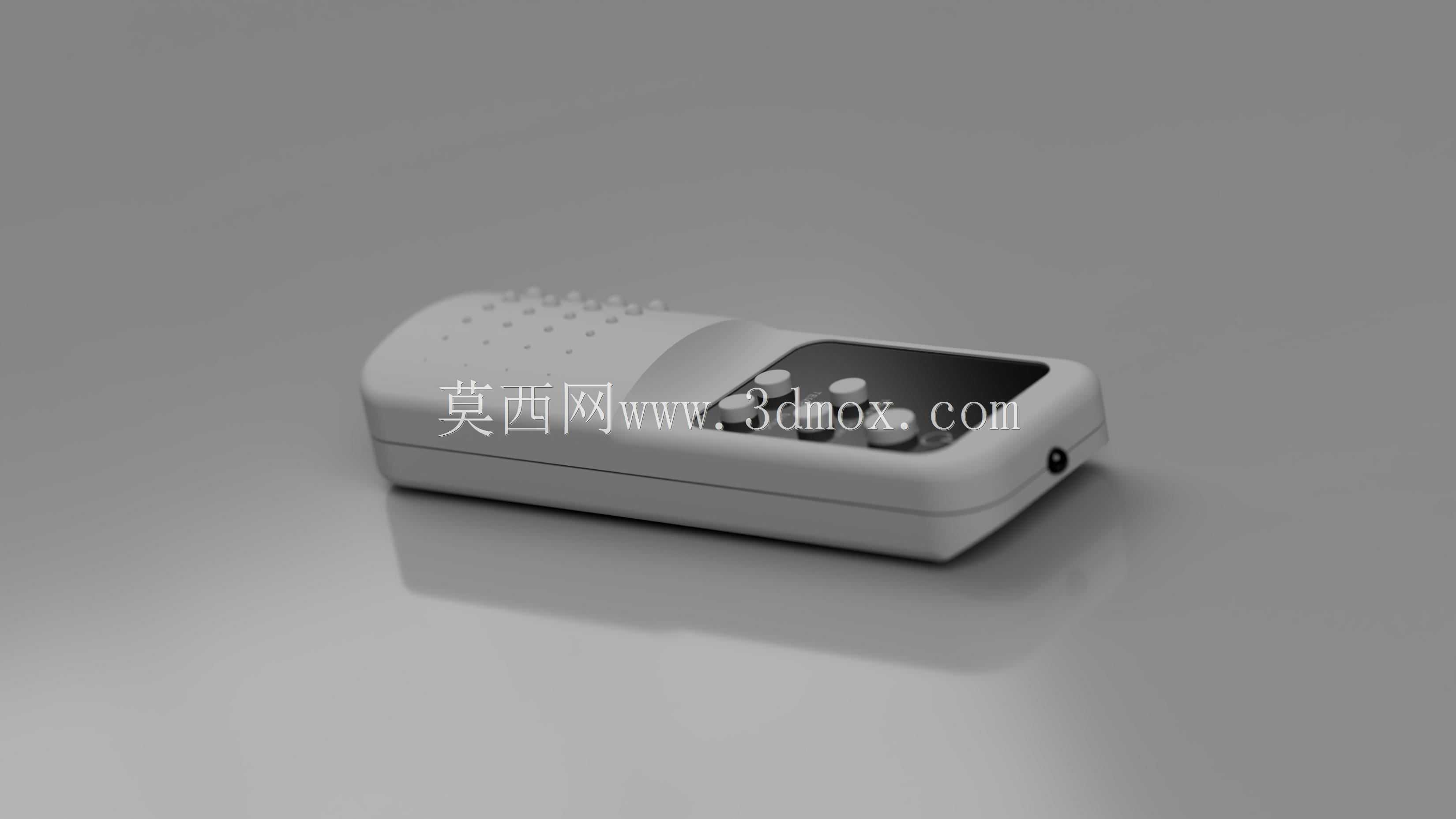

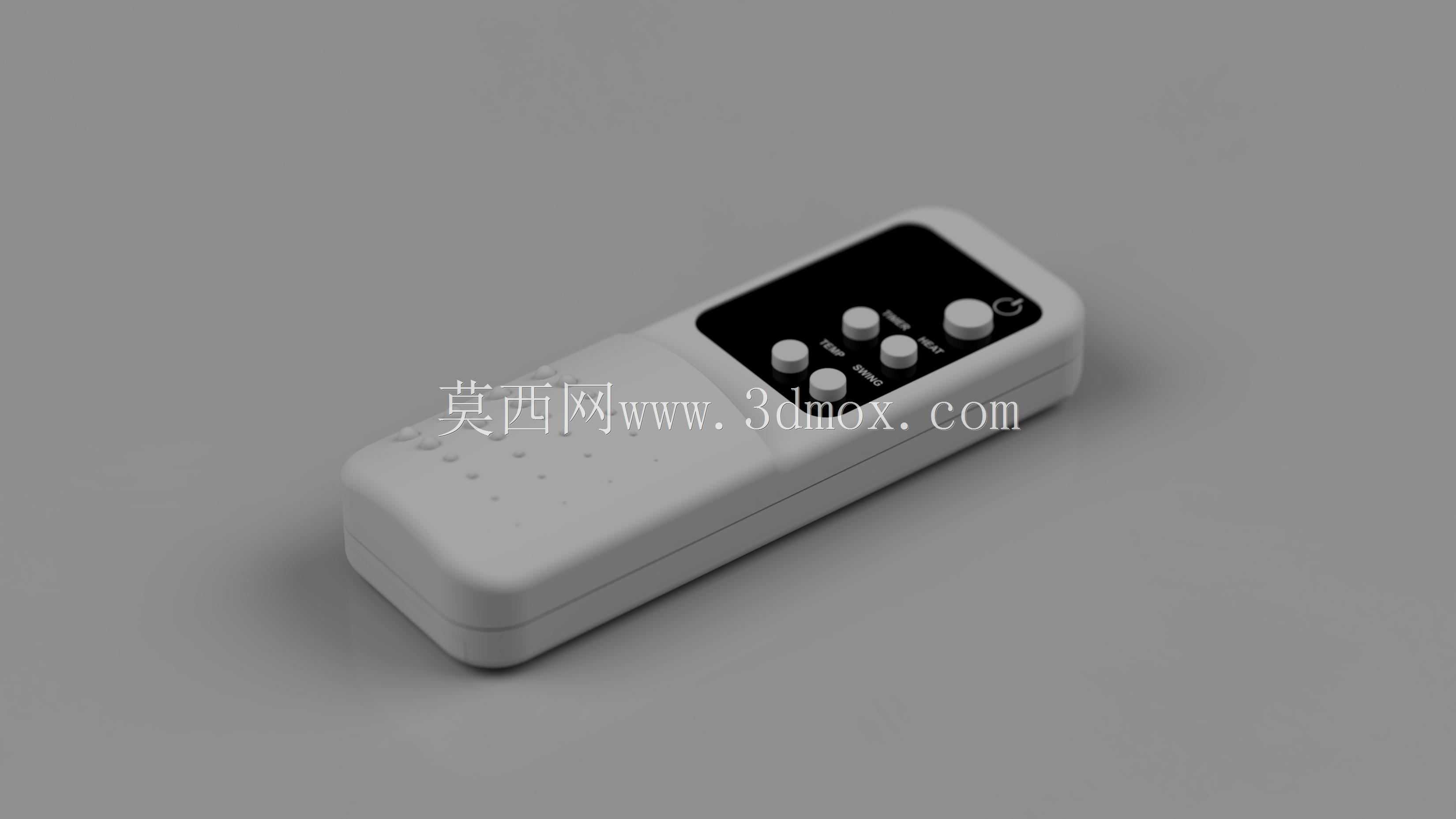

　　设计阶段首先考虑的是手持握持的人机工程学，壳体整体采用圆角长方体造型，长度128mm，宽度48mm，厚度22mm，单手握持时掌心可以完全贴合壳体背面的微弧曲面，手指自然放置的位置刚好对应按键排布区域，不需要刻意调整手型就能触碰到所有功能按键，壳体边缘做了R3的圆角过渡，没有尖锐棱角，长时间握持不会硌手。壳体采用上下扣合的装配结构，扣合缝位于壳体侧面厚度方向的中线位置，配合内部的超声焊接筋位，装配后缝隙控制在0.1mm以内，能够达到IP54的防护等级，日常使用中溅落的水滴、漂浮的灰尘不会进入壳体内部损坏电路，适配车间多尘、偶尔有液体溅落的使用环境。安装边界方面，该面板通过尾部的橡胶护套出线连接设备主机，出线位置做了防弯折结构，

　　线缆弯折角度超过120度时护套会提供支撑力，避免线缆根部因为反复弯折出现线芯断裂的问题，面板不需要额外的固定安装位，使用时手持操作，闲置时可以通过侧面的挂孔挂在设备侧边的挂钩上，也可以平放在工作台面，壳体底部做了四个高度0.8mm的凸点，平放时壳体背面不会直接接触台面，避免台面的水渍、油污沾污壳体，同时也能减少壳体表面的磨损。内部结构设计上，按键对应的PCB板通过四个螺丝柱固定在上壳内部，按键与PCB上的轻触开关之间设置了硅胶缓冲垫，既可以保证按键按压的反馈手感，也能填补按键与壳体之间的间隙，提升防尘防水能力，电池仓（如果是无线款）或者接线端子位于下壳内部，预留的接线空间足够容纳3*0.5平方的护套线，接线位置设置了压线板，

　　固定线缆后可以承受15N的拉力不会出现接线松脱的问题。面板正面的黑色功能区域采用哑光PC材质贴片，与白色的壳体形成明确的视觉区分，操作人员可以快速定位按键区域，贴片表面做了晒纹处理，不会因为光线反射出现眩光，在车间强光环境下也能清晰分辨按键位置，贴片与壳体之间采用背胶粘接，粘接宽度2mm，长期使用不会出现起翘脱落的问题。实际使用中，这款面板的重量控制在85g以内，单手持握操作不会有明显的负重感，适合需要长时间调节参数的作业场景，壳体采用ABS阻燃材质，阻燃等级达到V0级，即使面板靠近高温区域，也不会因为烘烤出现壳体变形或者燃烧的问题，适配电加热设备的高温使用环境。结构设计阶段还做了跌落验证，1.2米高度自由跌落至水泥地面时，壳体不会出现开裂，按键功能不会失效，能够满足车间日常使用中偶尔失手掉落的耐受需求，壳体表面的白色材质采用耐脏配方，沾附的油污、灰尘可以用普通抹布直接擦拭干净，不会残留污渍，长期使用外观不会出现明显的发黄变色。
