高精度机械式游标卡尺结构设计

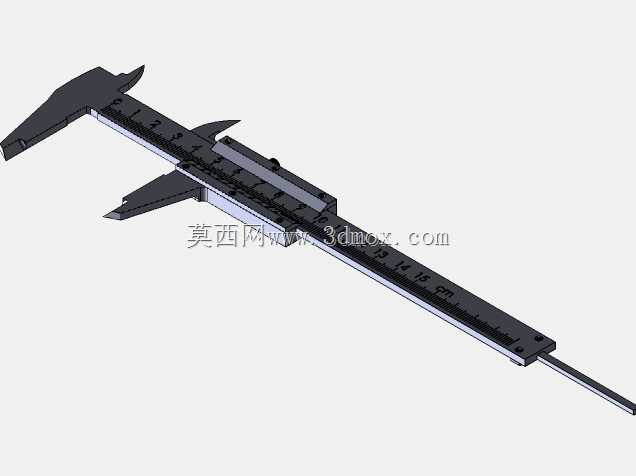

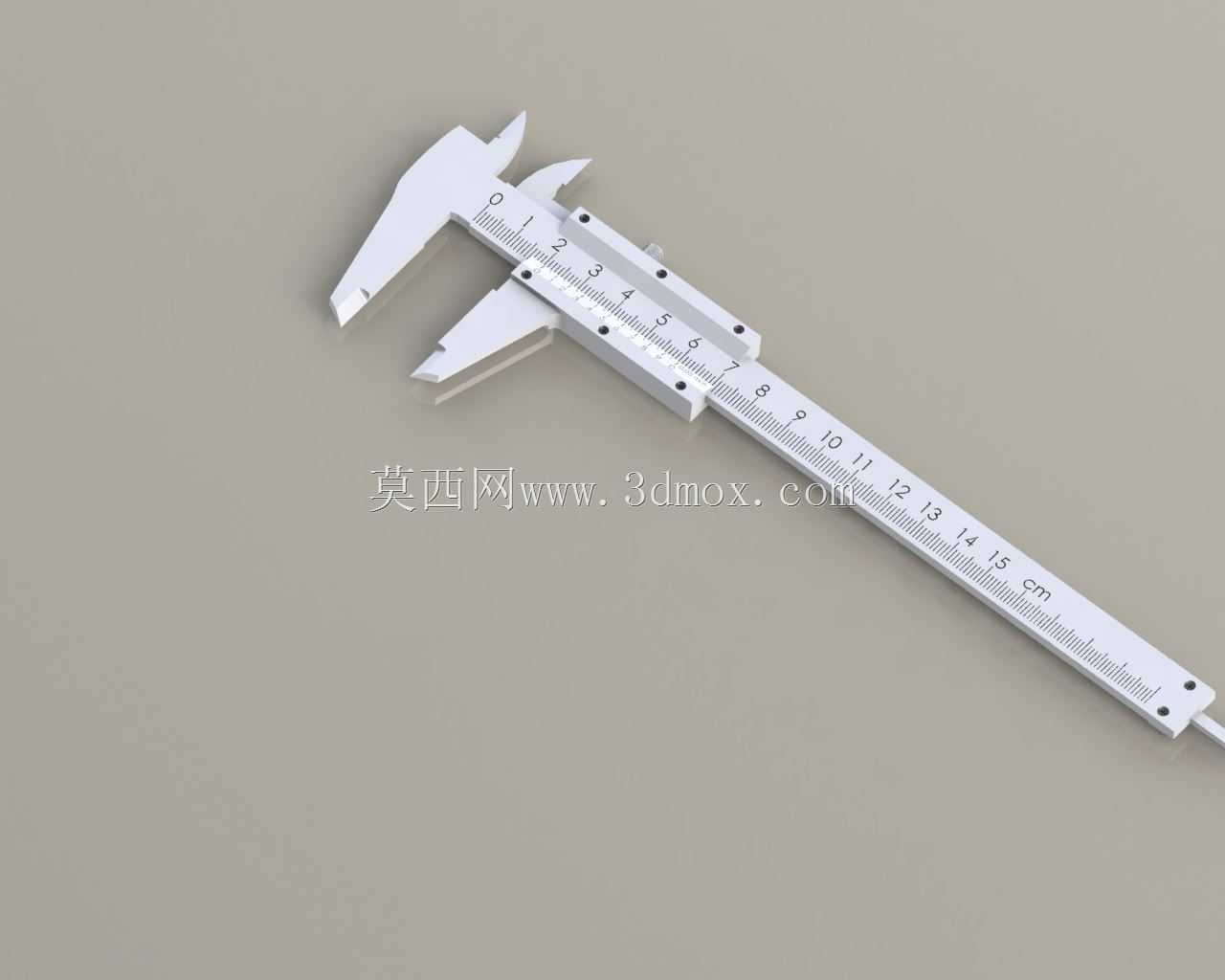

　　在机械加工现场的工序检验环节，游标卡尺是一线操作人员和质检人员随身携带的基础测量器具，从毛坯下料的尺寸初检，到精加工后零件的内外径、深度、台阶尺寸复核，都能看到这类量具的使用场景，它不需要外接电源，对使用环境的温湿度、振动条件容忍度高，在没有气源、电源的野外设备检修、装配现场也能快速完成测量作业。这款游标卡尺的结构设计完全贴合实际测量的操作逻辑，主尺采用平直矩形截面结构，尺身刻度沿测量方向均匀排布，尺身末端的深度测量杆与主尺集成一体，不需要额外附件就能完成盲孔深度、台阶高度的测量，避免了现场测量时频繁更换测头的麻烦。尺框部分与主尺采用间隙配合的滑动结构，配合面经过精度研磨，滑动过程中无卡滞、无明显晃动，

　　保证测量时尺框不会出现偏斜带来的读数误差；上下两组量爪分别对应不同测量需求，上方的内测量爪用于测量工件内孔直径、槽宽尺寸，量爪的测量面做了圆弧过渡处理，伸入内孔时能自动贴合孔壁，不需要操作人员反复调整卡尺角度找正测量位置；下方的外测量爪用于测量工件外径、长度、厚度尺寸，测量面为平面结构，贴合工件表面时能保证测量力均匀传递，减少测量面倾斜带来的误差。设计过程中首先明确了150mm量程的常用规格边界，主尺总长度控制在175mm左右，预留了尺框滑动的安全余量，避免尺框滑出主尺造成量具损坏；尺框宽度设计为22mm，既保证了手持操作时的握持稳定性，又不会因为尺框过宽影响狭窄空间内的测量操作，比如测量零件台阶根部尺寸时，

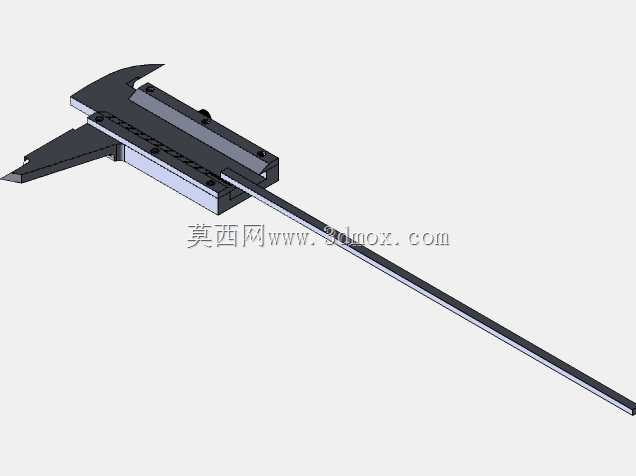

　　尺框不会和台阶端面发生干涉。量爪的伸出长度做了针对性优化，外测量爪伸出长度为40mm，能够满足常规轴类零件、板类零件的测量需求，同时不会因为量爪过长导致刚性不足，测量时出现量爪变形影响精度；内测量爪的刃口厚度控制在0.5mm以内，能够伸入宽度1mm以上的窄槽完成内尺寸测量，适配更多复杂结构零件的检测需求。锁紧装置设置在尺框上方，采用拇指按压式的锁紧结构，操作人员单手持尺时，拇指就能完成尺框的锁紧和松开操作，测量到目标尺寸后可以直接锁紧尺框，将卡尺从工件上取下再读数，避免在工件上直接读数时视线角度偏差带来的读数误差。深度测量杆的截面为矩形结构，与主尺尾部的导向槽精密配合，测量深度时测量杆不会出现转动偏斜，

　　保证深度测量的基准面始终与主尺端面平齐，测量时主尺端面紧贴工件的基准端面，缓慢滑动尺框让深度测量杆接触到被测深度的底面，就能得到准确的深度尺寸。从结构可靠性角度考虑，这款卡尺的所有运动部件都没有采用易损的弹性塑料件，全部为金属结构，日常使用中只需要定期清洁配合面的铁屑、灰尘，涂抹少量防锈润滑油就能长期保持测量精度，适合加工车间这类多粉尘、多油污的使用环境。在装配调试的场景中，这类游标卡尺可以快速核对零件的配合尺寸，比如轴与孔的配合间隙、零件装配后的台阶错位量，不需要搬运工件到固定的检测平台上，能大幅提升现场装配的效率；在五金加工、模具维修、教学实训等场景中，它也是入门级测量技能培训的核心器具，结构直观、读数原理清晰，能帮助初学者快速理解长度测量的基准概念、误差来源。设计时还充分考虑了手持操作的人机工程，尺身厚度控制在6mm，整体重量控制在200g以内，长时间手持测量不会出现手部疲劳，尺框表面做了防滑纹理处理，拇指推动尺框滑动时不会打滑，能够精准控制测量力，避免测量力过大导致量爪变形、或者测量力过小没有贴合工件表面带来的测量误差。
