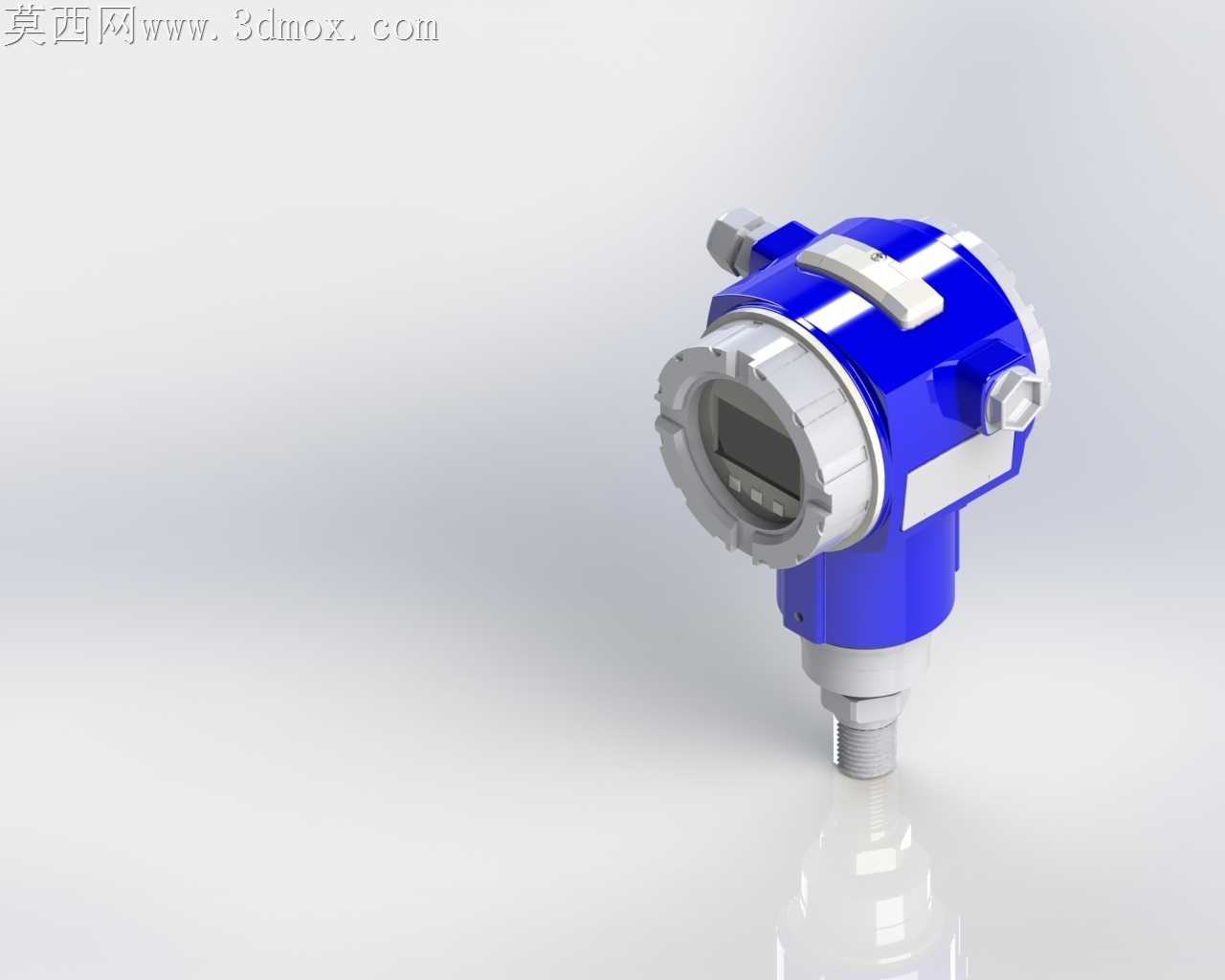

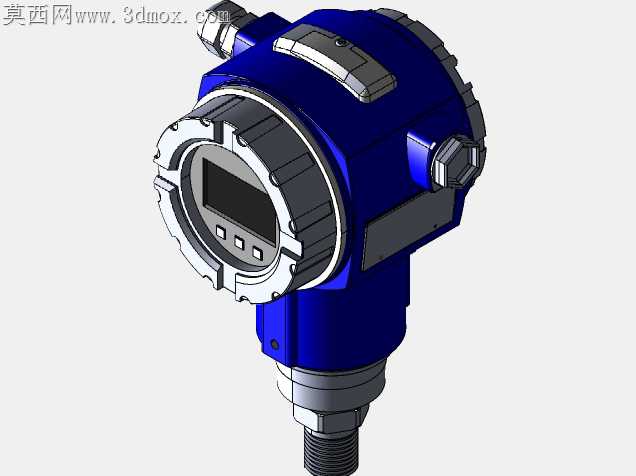

恩德斯豪斯Cerabar S数字压力变送器

上次在化工现场调试压力检测点位，旧款变送器的接线端子毛刺没处理干净，密封胶圈压合错位导致凝露渗进壳体，直接烧了信号板，这次复刻Cerabar S结构的时候，最先调整的就是接线腔的倒角公差，把端子座周边的锐边全部做了R0.3的圆弧过渡，避免装配时割破线缆绝缘层。之前跨软件转档的时候，显示窗的透明视窗曲面一度出现破面，反复调整缝合公差才把曲面的连续性调到G2，不会出现渲染时的光影断层，视窗和壳体的配合间隙留了0.15mm，刚好能卡入防水密封圈，不用额外打胶就能达到IP67的防护等级。做结构取舍的时候特意保留了表头的旋转锁紧结构，现场安装时不用拧动整体壳体就能调整显示朝向，不会扯动内部接线，之前做实训项目的时候有学员硬掰表头把内部排线扯断，这次特意在旋转卡位处加了限位凸台，转到320度就会锁止，不会过度旋转扯线。壳体的蓝色涂装部分做了分色面的台阶处理，喷涂时不用做复杂遮蔽就能保证色界整齐，量产时能省不少遮蔽工装的成本，底部的过程连接螺纹特意核对了行业常用的管螺纹标准，不用额外配转接头就能直接装在现有工艺管路上。电路腔和接线腔之间做了隔离密封结构，就算接线腔进了少量水汽也不会窜到主板侧，之前遇到过现场蒸汽泄漏顺着线缆渗进变送器的情况，这个隔离结构就是针对这种工况做的优化。按键部分的硅胶帽做了加厚处理，现场戴劳保手套操作也能按到触点，不会因为手套太厚按不动按键，显示模块的固定支架做了快拆卡扣，后期校准的时候不用拧一堆螺丝就能拆出主板，校准完卡回去就行，省了不少现场维护的时间。
