微流量测量用科里奥利式流量检测装置

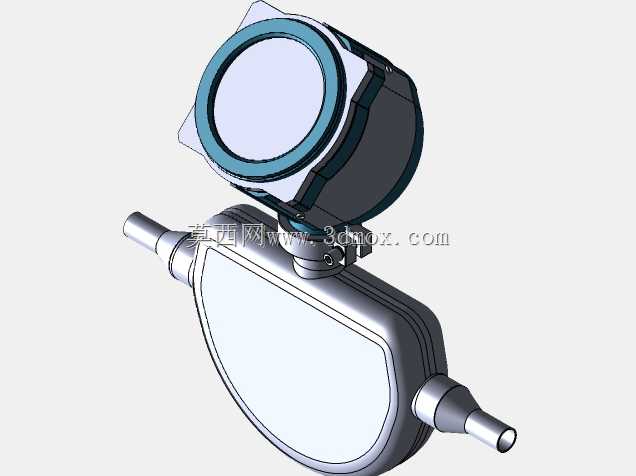

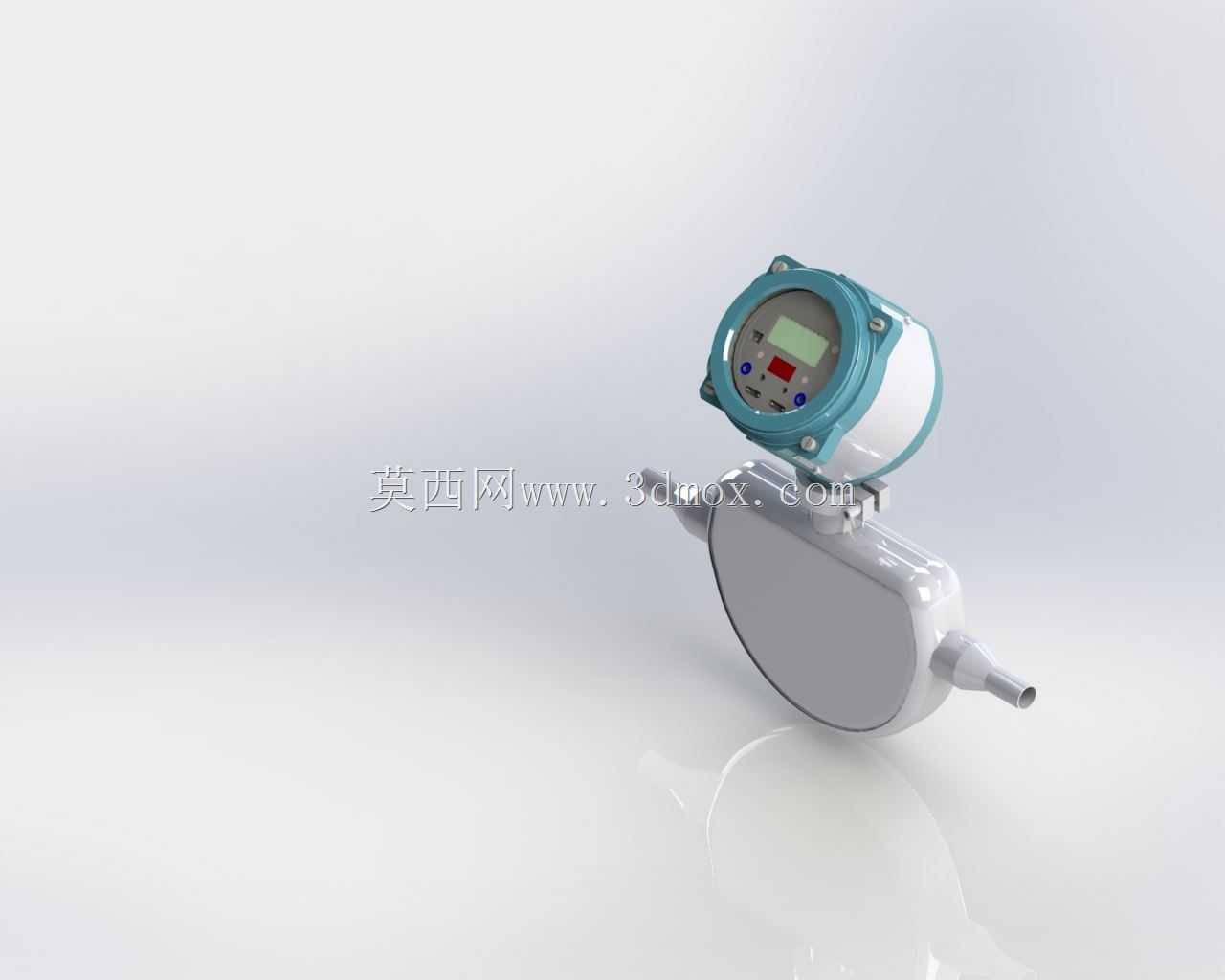

　　在实验室精密试剂加注、半导体晶圆清洗药液供给、生物医药制剂微量配比、燃料电池氢燃料供给这类对流量控制精度要求极高的场景中，常规大口径流量检测装置往往存在低量程段线性度差、小流量信号信噪比不足的问题，无法捕捉毫升级甚至微升级的瞬时流量波动，这也是很多精密流体系统做闭环控制时容易出现配比失准、加注过量的核心诱因。这款微动流量检测装置的结构设计，正是瞄准小通径、低流量工况的检测痛点展开，整体采用测量管段与变送表头一体化集成的结构，没有额外的分体式安装支架需求，能直接串接在6mm外径的不锈钢流体管路中，不需要对现有管线做大规模改造。从结构布局来看，下部的测量主体采用近似扁圆形的承压壳体，两侧伸出的快插式管路接口做了阶梯式轴颈设计，

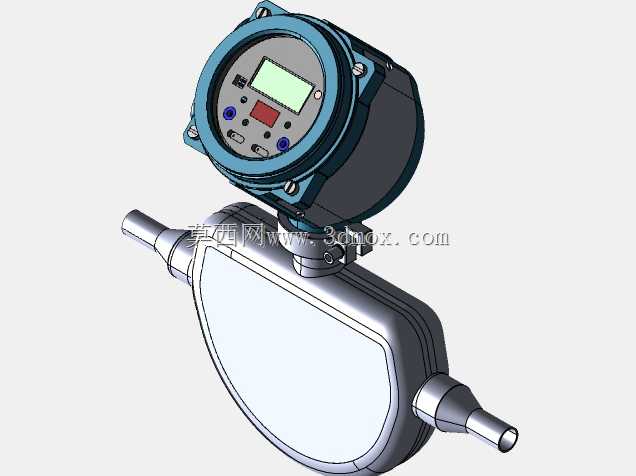

　　接口端面预留了卡套密封的安装槽位，安装时只需要将管路插入接口后锁紧卡套螺母，就能实现无泄漏密封，两个接口的中心距控制在120mm范围内，安装时不需要预留过大的管线弯折空间，哪怕是在布局紧凑的实验台架、集成式流体控制柜内部，也能找到合适的安装位置。上部的变送表头采用圆形隔爆式壳体设计，壳体与下部测量段之间通过带密封槽的螺纹连接柱固定，连接柱内部走信号引线，同时做了密封隔爆处理，能满足有防爆要求的化工、制药车间安装需求。表头的前端盖采用四颗均布的内六角螺钉紧固，端盖与壳体之间预留了O型密封圈的安装槽，防护等级可以达到IP65，能适应车间内有喷淋、多粉尘的使用环境。表头正面的操作界面布局完全贴合现场调试人员的操作习惯，上方是带背光的段码式液晶显示屏，能直接显示瞬时流量、累计流量、介质温度三类核心参数，屏幕下方设置了三个操作按键，配合两个状态指示灯，不需要外接调试设备就能完成零点校准、量程设置、信号输出类型切换这类基础参数配置，哪怕是现场没有携带上位机调试软件，运维人员也能快速完成设备的投用调试。在测量原理的结构实现上，这款装置内部采用双U型微振动测量管结构，测量管的壁厚控制在0.8mm，既保证了足够的承压能力，最高可以承受16MPa的管路静压，又能让测量管在电磁驱动组件的作用下产生稳定的固有振动，当有流体流过测量管时，科里奥利力带来的相位差会被管壁上的高精度检测元件捕捉，经过变送电路的运算处理后直接输出对应流量值，

　　这种结构设计不需要在管路内部设置节流件，不会对流体产生额外的压损，也不会因为介质里的微小颗粒造成节流件堵塞，非常适合测量洁净度高、流量小的贵重流体介质，能有效减少介质输送过程中的损耗。设计过程中，针对微流量检测容易受外界振动干扰的问题，下部测量壳体内部做了阻尼填充结构，测量管与外壳之间的支撑结构采用了硅橡胶阻尼垫，能过滤掉来自管路的高频振动干扰，避免现场的泵组振动、管路共振影响测量精度，实际测试中，在管路存在0.5g加速度的外界振动干扰下，测量误差依然能控制在0.2级的精度范围内。同时，变送电路部分做了温度补偿设计，表头内部集成了温度检测元件，能实时测量测量管的工作温度，对不同温度下测量管的弹性模量变化做自动补偿，

　　哪怕介质温度在-20℃到80℃的区间内波动，也不需要额外做温度修正就能保证测量精度。从安装边界来看，整个装置的总高度控制在180mm以内，表头的最大直径为100mm，安装时只需要在管线两侧预留20mm的扳手操作空间就能完成卡套螺母的锁紧，不需要额外的安装固定支架，依靠管路本身的强度就能完成支撑，不过在管线振动特别大的场景下，也可以在测量主体的背部加装固定抱箍，将装置固定在安装板上进一步提升抗干扰能力。接线部分采用表头侧面的防水格兰头进线，电源与信号输出线从格兰头穿入后直接接在内部的接线端子上，接线端子做了防松设计，能避免设备长期运行过程中因为振动出现接线松动的问题，信号输出支持4-20mA标准电流输出与脉冲输出两种模式，可以直接对接PLC、流量积算仪等工业控制设备，方便接入现有的工厂自动化控制系统。在实际应用中，这款装置可以覆盖0-10L/h的微流量测量区间，最小可以测量到1mL/min的微小流量，非常适合用在生物医药行业的试剂分装、实验室分析仪器的流体控制、半导体行业的光刻胶供给、燃料电池系统的氢气流量检测这类场景，相比传统的浮子式微流量计，它没有可动部件，长期运行不需要定期维护校准，也不会因为介质粘度变化产生大的测量误差，能长期保持稳定的检测精度。
