弧形桁架梁结构有限元分析建模作品

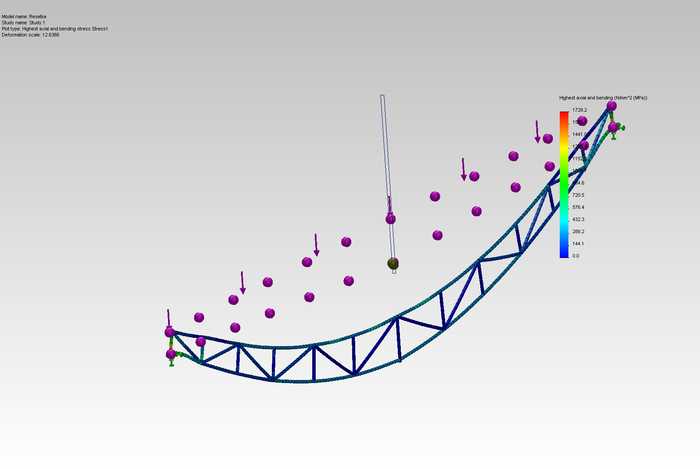

本作品针对弧形桁架梁结构开展有限元分析建模工作，依托三维建模环境完成桁架整体结构的精准搭建，建模过程中严格遵循桁架结构的工程设计逻辑，先确定弧形梁的整体曲率与跨度参数，再逐一排布各段弦杆、腹杆的空间位置，确保每根杆件的连接节点完全对齐，还原真实桁架结构的铰接连接特性。建模阶段对杆件截面参数进行统一设定，保证结构几何形态与工程实际应用的桁架梁保持一致，避免几何偏差对后续仿真结果造成干扰。完成基础几何建模后，对模型进行前处理操作，首先为各杆件赋予符合工程钢材特性的材质属性，明确材料的弹性模量、泊松比、密度等核心力学参数，保证仿真计算的材料基础准确可靠。随后根据桁架梁的实际安装约束形式，在模型的两端支座位置添加对应的固定约束，模拟桁架梁在实际工况下的支撑状态，同时按照结构设计的荷载分布要求，在桁架的上弦节点位置逐一施加对应方向与大小的竖向荷载，还原结构承受外荷载的真实受力场景。网格划分阶段根据杆件的尺寸特征选择合适的网格单元尺寸，对节点连接位置进行适当的网格加密，在保证计算精度的同时兼顾仿真运行效率，避免网格过粗导致的应力结果失真。完成所有前处理设置后开展有限元求解计算，最终得到桁架梁在目标荷载工况下的整体应力分布云图、结构变形位移结果，通过可视化的色彩梯度直观呈现不同位置杆件的应力水平与变形量，能够清晰识别结构的高应力区域与最大变形位置，可为桁架梁的结构优化、杆件截面选型、安全性能校核提供直观的数值参考。整个建模与仿真流程完整覆盖从几何搭建到结果后处理的全环节，模型逻辑严谨，参数设置符合工程力学分析的规范要求，能够直观展现桁架结构的受力传递规律，帮助理解桁架类工程结构的力学特性。
