熔化车间三路氧气切割装置结构设计

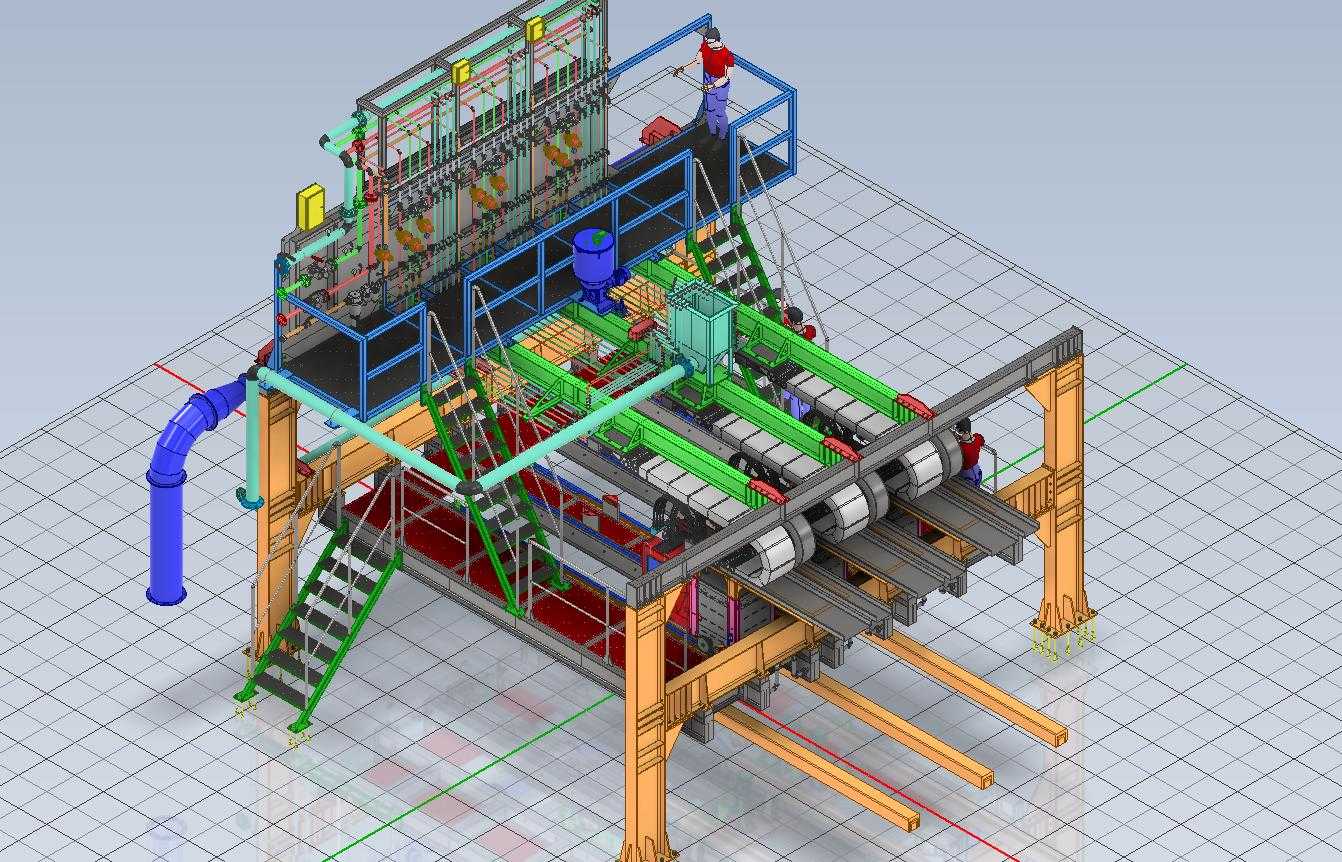

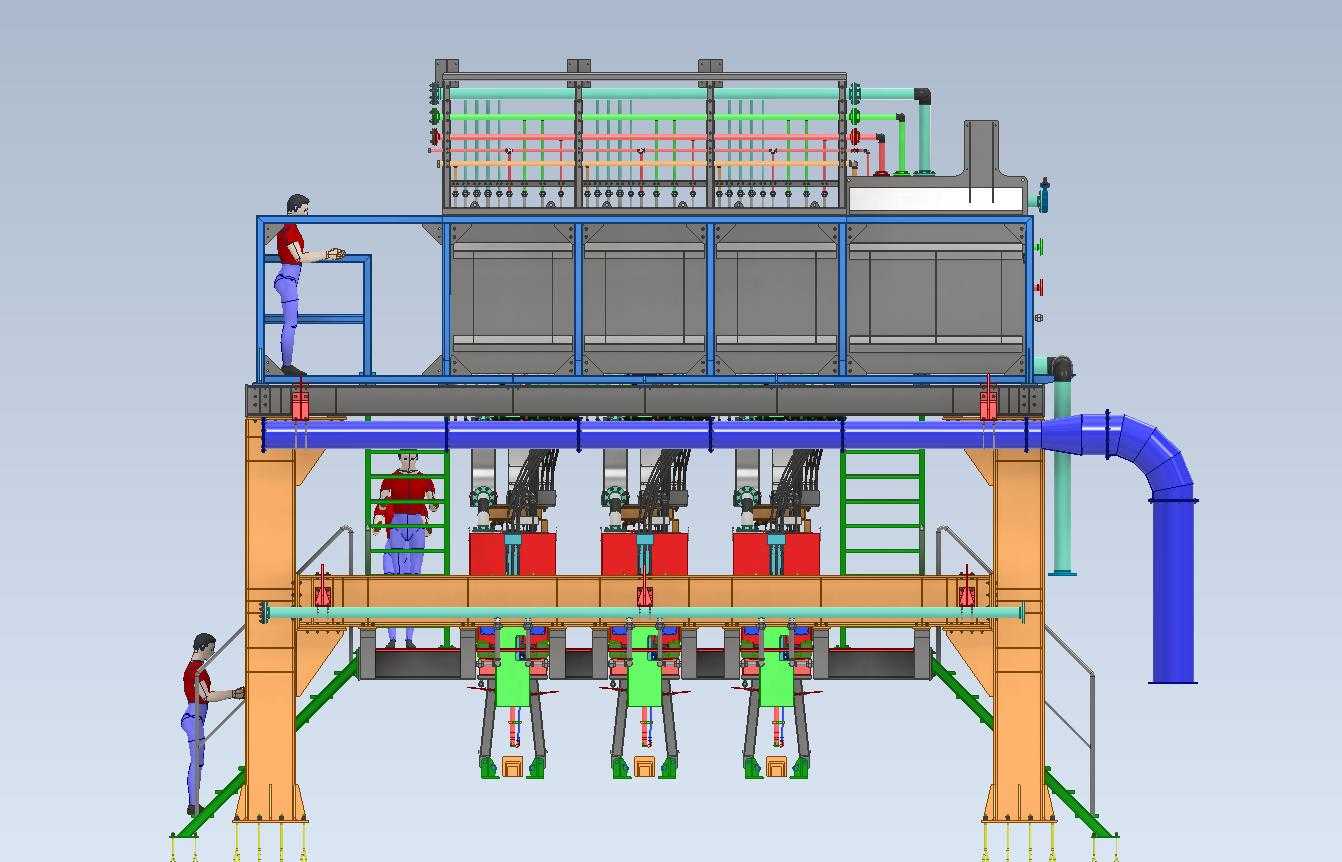

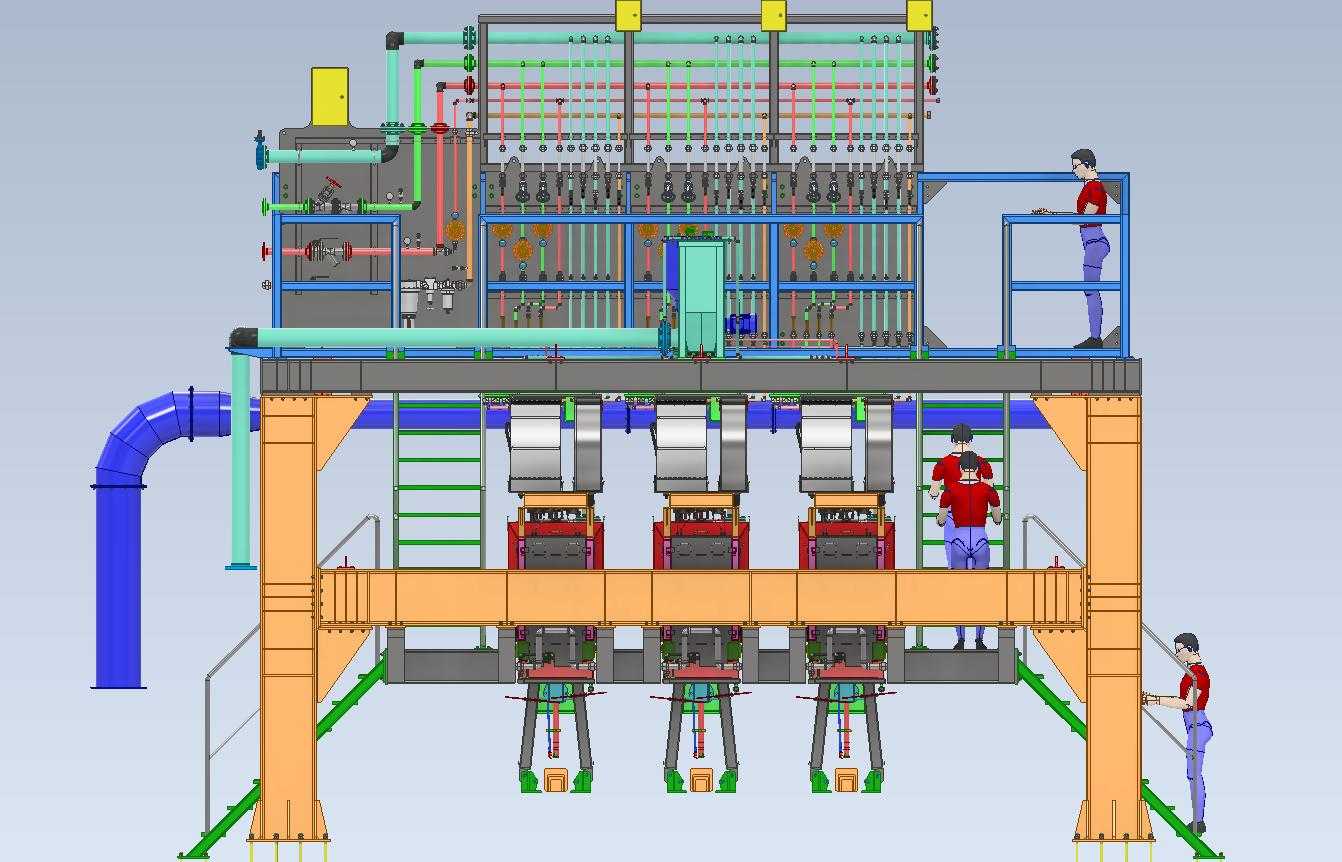

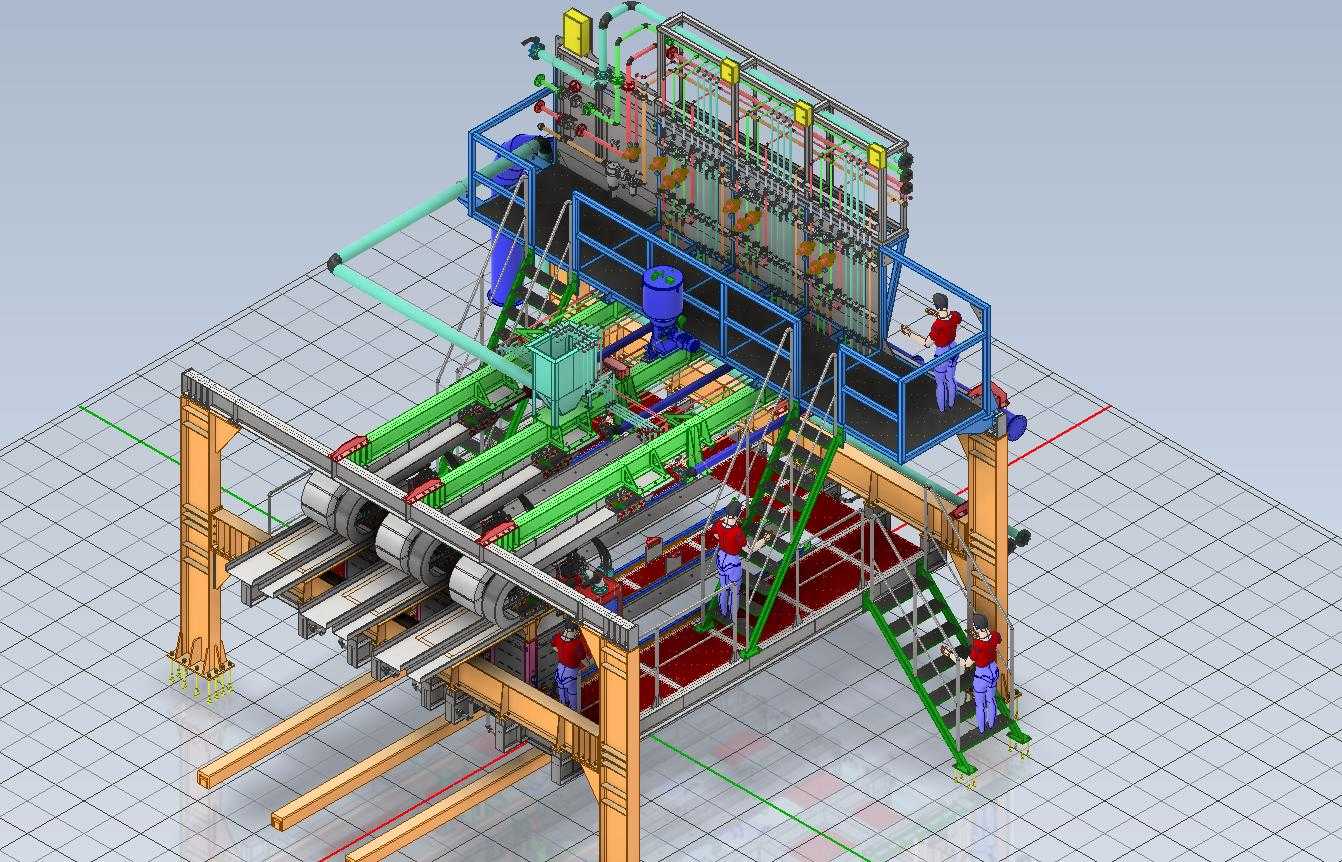

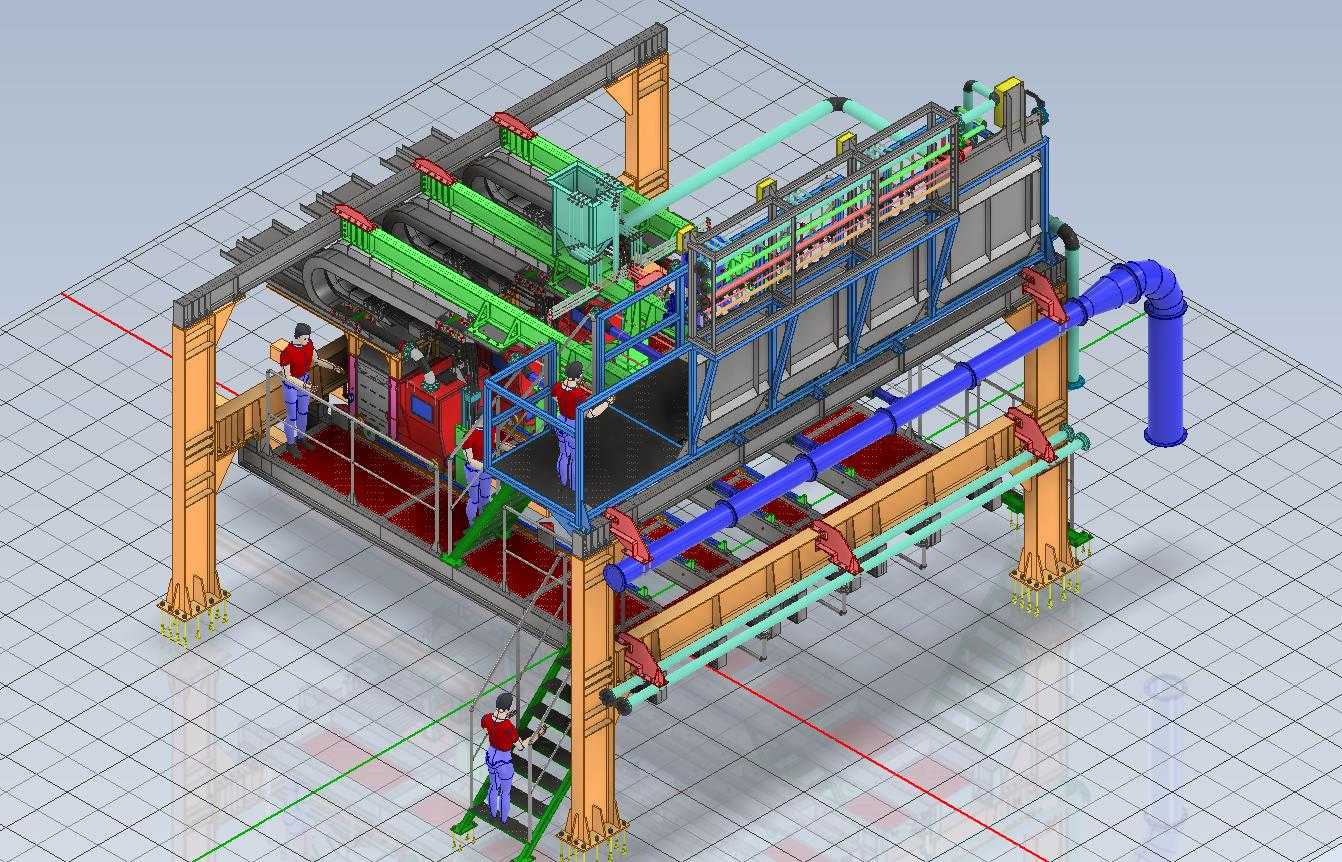

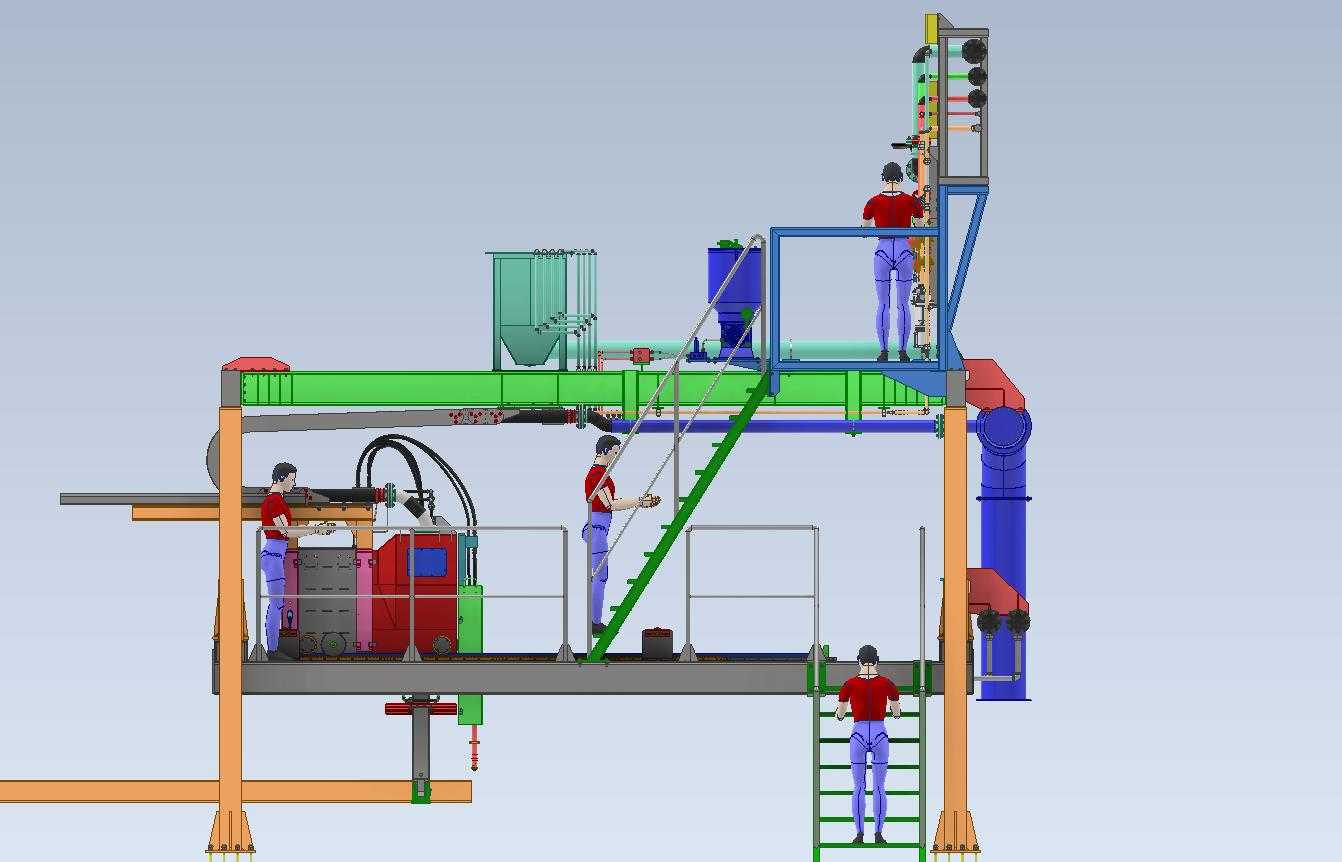

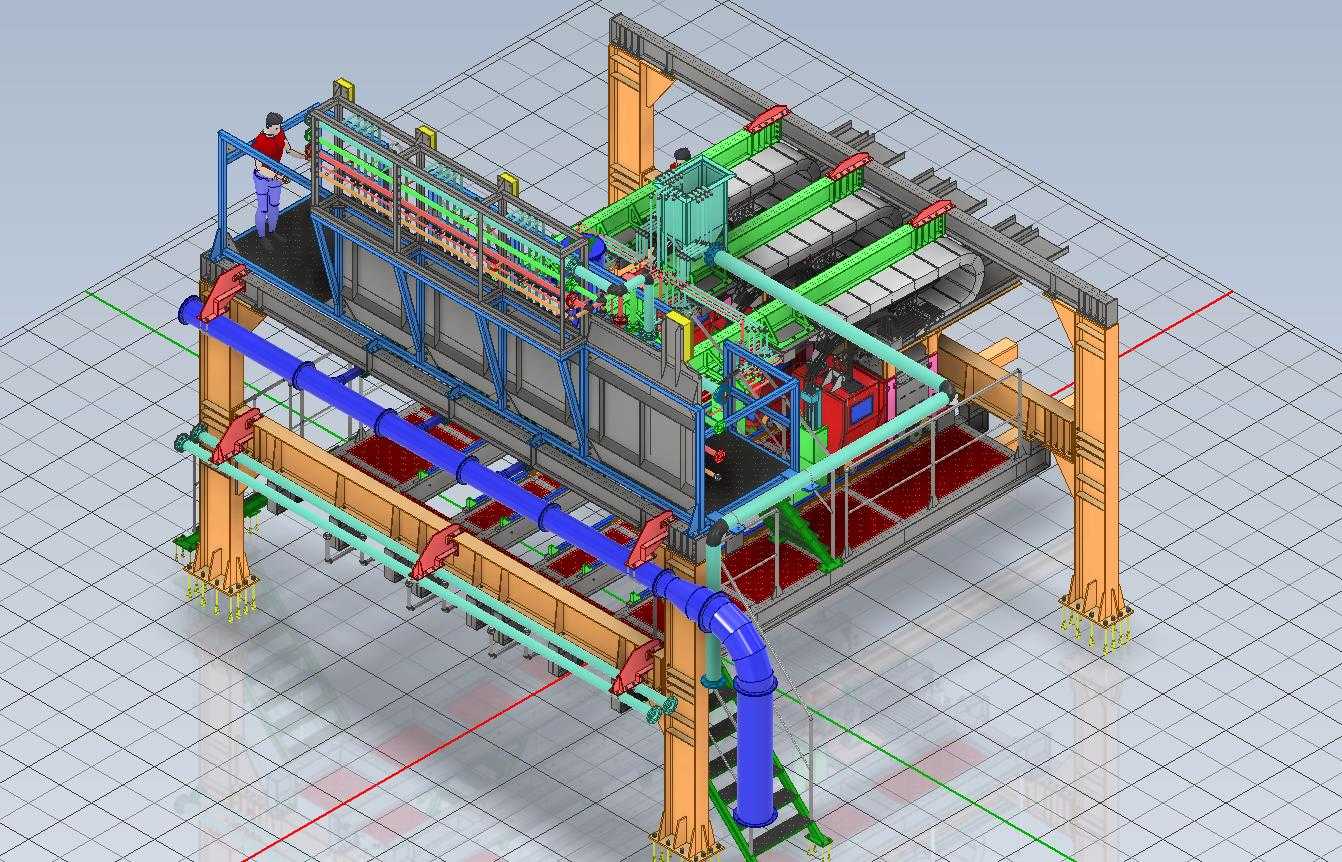

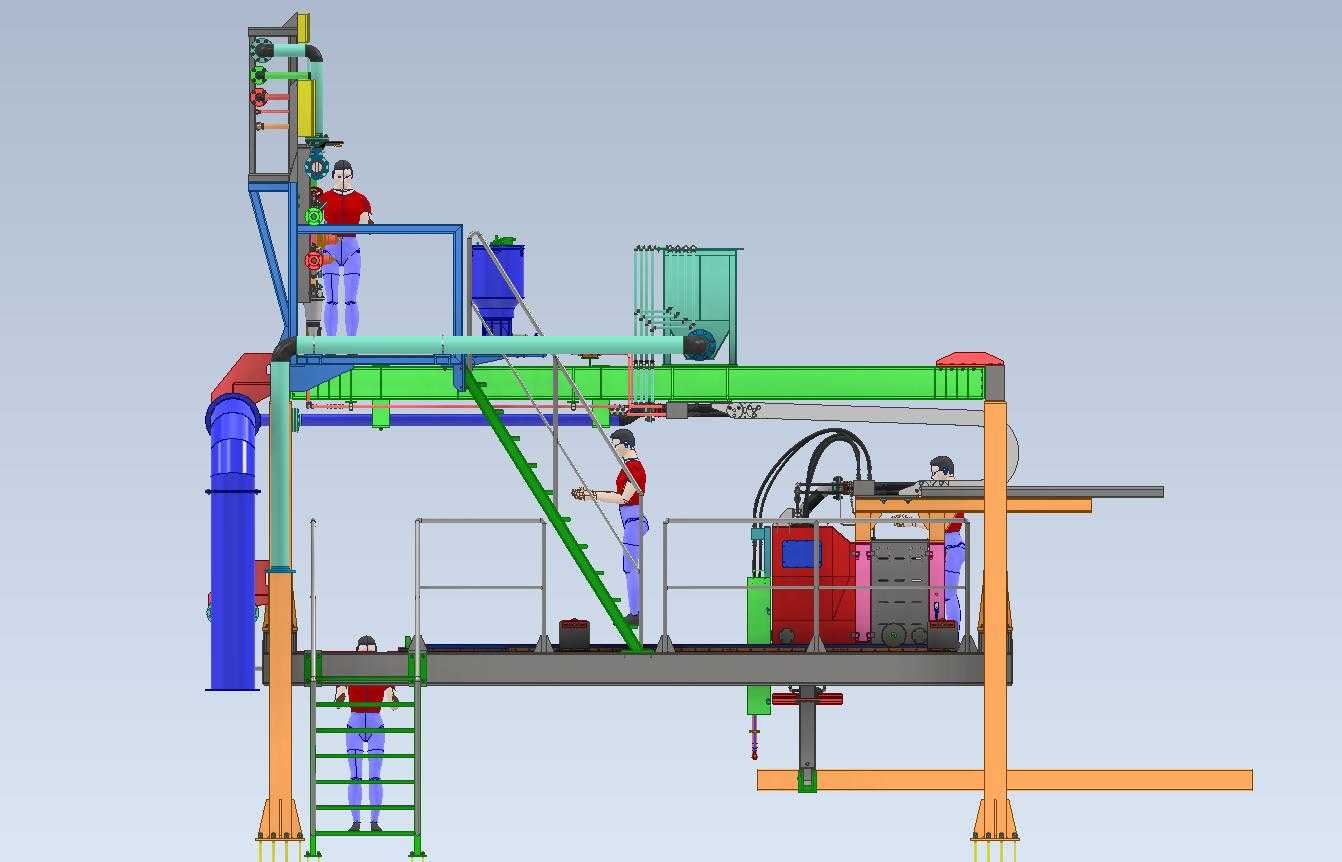

这套三路氧气切割装置主要布置在钢铁冶炼流程的熔化车间出料段，紧邻钢坯连铸输出辊道与热轧原料上料工位，主要承担连铸后热态钢坯的定尺分段、不合格坯头切除、异形钢坯断面修整的作业任务，适配熔化车间连续化生产的节拍要求，可同时对并排输送的三根钢坯完成同步切割作业，避免单路切割设备排队等待造成的钢坯温降过大问题，减少后续热轧工序的补热能耗。从结构设计逻辑来看，整套装置采用三路独立的割炬安装支架布局，每一路割炬都配置独立的横向进给导轨与高度调节机构，可根据不同规格钢坯的截面尺寸、摆放位置单独调整割嘴的对位精度，横向进给行程覆盖车间常用的150mm至350mm边长方坯、100mm至300mm直径圆坯的切割宽度需求，高度调节范围适配辊道面以上0至500mm的钢坯顶面高度差，安装时整体机架通过地脚螺栓固定在辊道侧边的混凝土基础上，机架外缘与辊道输送面的安全距离预留200mm的检修操作空间，避免钢坯输送过程中剐蹭设备本体，同时也方便日常更换割嘴、清理切割渣的维护作业。气路系统采用集中供气与分支管控结合的设计，主供气管路从车间氧气、可燃气体总管接入后，通过三级稳压阀分别向三路割炬输送稳定压力的工作气体，每一路分支管路都配置独立的回火防止器与流量调节阀，可根据切割钢坯的材质、温度调整氧气与可燃气体的混合比例，保证切割断面的平整度，减少挂渣与断面斜度误差，切割过程中产生的高温熔渣通过机架下方的导渣槽导入水封渣池，避免高温渣粒飞溅损坏周边的输送辊道与线缆管线。整套装置的结构框架采用型钢焊接成型，关键受力部位做加强筋处理，可承受熔化车间现场的高温辐射、粉尘环境下的长期连续作业，割炬进给机构采用齿轮齿条传动配合直线导轨导向，进给速度可根据钢坯温度、截面尺寸在0.2m/min至1.2m/min范围内无级调整，保证切割过程中割嘴行走平稳，不会出现爬行、抖动造成的断面缺口问题。在安装边界的设计上，整套设备的总宽度控制在2.4m以内，长度方向沿辊道走向占用1.8m的安装空间，顶部最高处距离车间地面2.2m，不会干涉车间上方的起重天车吊运钢坯作业，设备侧边预留的检修通道宽度达到0.8m，可满足运维人员携带工具进出、更换易损件的操作空间需求，三路割炬的对位基准与辊道输送中心线做了同轴度校准设计，安装时只需对齐预设的基准标记即可快速完成定位，减少现场安装调试的工作量。
