板坯连铸机结晶器振动发生装置

　　这套三维结构围绕板坯连铸生产线结晶器段的振动发生装置展开，核心解决铸坯在初凝壳与铜管内壁之间周期性脱开、减小拉坯摩擦阻力、防止黏结漏钢的工艺问题。现场布置上，振动台架位于二冷扇形段之前、结晶器总成正下方，整套机构随浇铸平台标高就位，驱动端通过减速机与偏心轴输出交变位移，再经长连杆、摇臂和导向四连杆把回转运动转化为结晶器沿弧线方向的高频小幅往复振动。

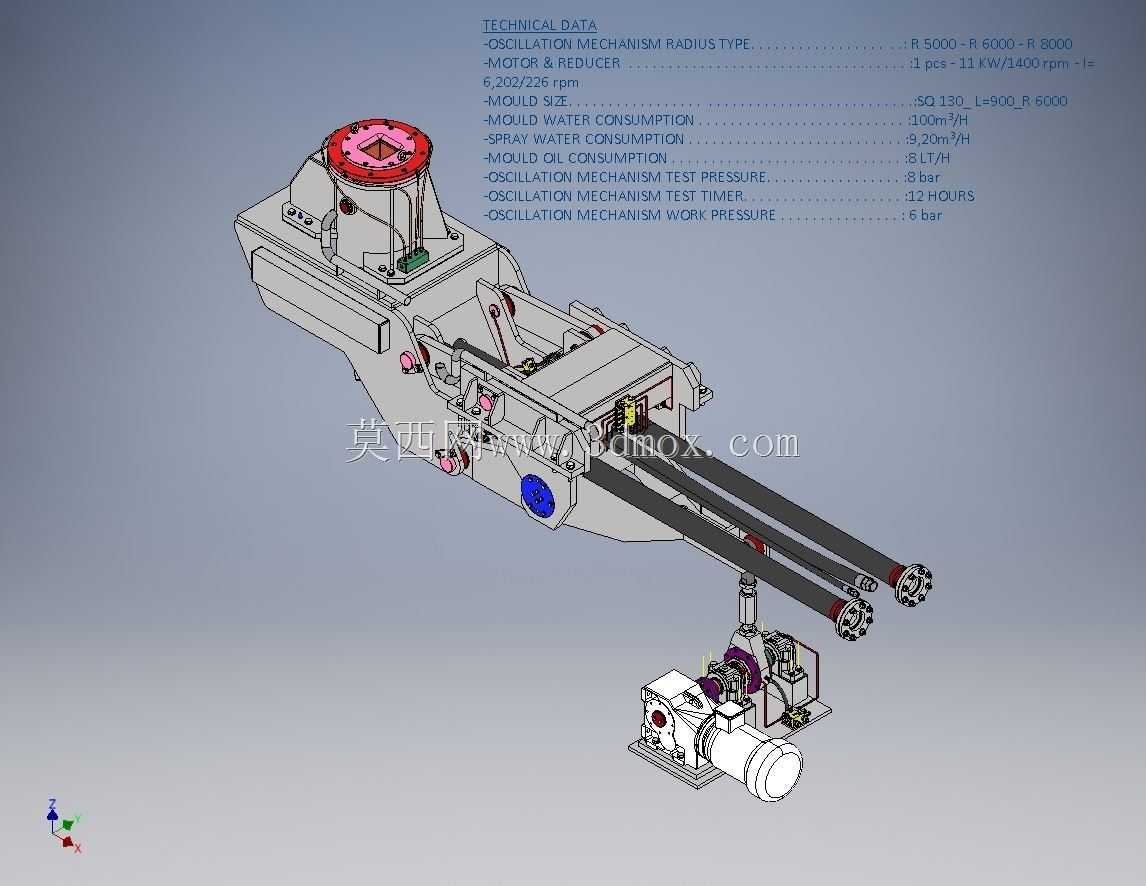

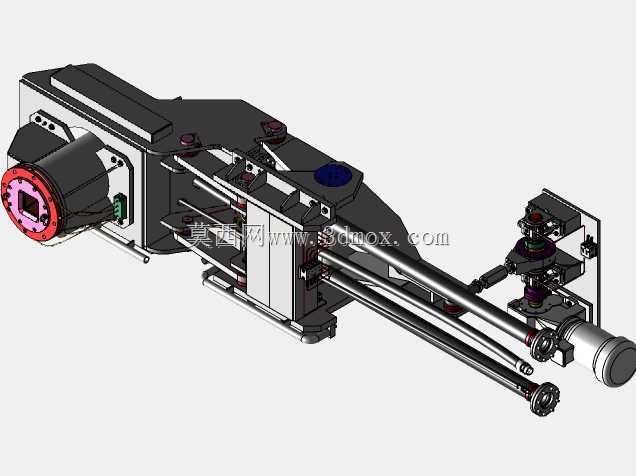

　　从结构组成看，模型上部为承托结晶器及铜板冷却水套的振动框架，框架两侧布置铰接点与导向板，下部固定基座落在浇铸平台土建梁上。驱动单元包含电机、联轴器、减速机、偏心套、连杆轴系及轴承座，偏心量决定振动行程，连杆长度与铰点位置决定振动轨迹是否沿铸机半径方向。图中两根平行长传动杆把动力从侧置驱动站传递到台架铰点，这种布置便于把较重的减速电机移出高温高湿区域，检修时不必拆卸结晶器本体。

　　设计思路上，结晶器振动并非简单直线往复。板坯连铸普遍采用弧线型结晶器，理想振动方向应沿铸坯半径切线或按弧线仿弧运动，因此导向机构多采用短四连杆或板簧导向，使振动台在上下运动的同时产生微小水平补偿，保证铜管与铸坯相对运动轨迹贴合弧线。建模时需要重点约束铰点中心距、偏心轴相位、连杆平行度以及台架导向间隙，这些尺寸直接影响振幅、振动曲线偏斜率和结晶器对中精度。

　　功能特性方面，机构可通过更换偏心套或调整偏心相位实现机械仿弧，配合变频电机能够改变振频；现代非正弦振动还会在驱动侧加入伺服控制，使上升与下降速度不对称，形成负滑脱时间，帮助保护渣均匀流入坯壳与铜板间隙。模型中清晰表达了轴承座、铰接销轴、连杆接头、底座地脚和驱动站相对位置，适合用于干涉检查、运动包络分析和维修空间校核。

　　外形与安装边界需要结合铸机半径确定。振动框架上方要预留结晶器水套、足辊、喷淋环及冷却水进出口的连接空间，四周需留出铜板对中、扇形段吊装和漏钢事故清理通道；下部驱动站与基座之间应保证联轴器拆装距离，连杆摆动范围内不得布置水管、电缆拖链和液压管路。地脚螺栓承受交变载荷，建模时不能只按静重布置，应考虑振动惯性力、铸坯拉力和热态膨胀带来的附加弯矩。

　　工程应用中，这类装置常见于板坯、方坯和矩形坯连铸机，其运行状态直接关系铸坯表面质量。振动参数不合理会引起振痕过深、横裂、黏结甚至漏钢；机构刚度不足则会让结晶器产生横向晃动，破坏坯壳。三维设计阶段应把运动仿真与热力工况结合，核对铰点润滑管路、冷却水软管随动半径、检修吊装路径以及驱动站防护，避免设备投入热试后出现连杆碰磨、轴承进水或振幅漂移等问题。
