熔炉配套烟气除尘过滤系统成套装置

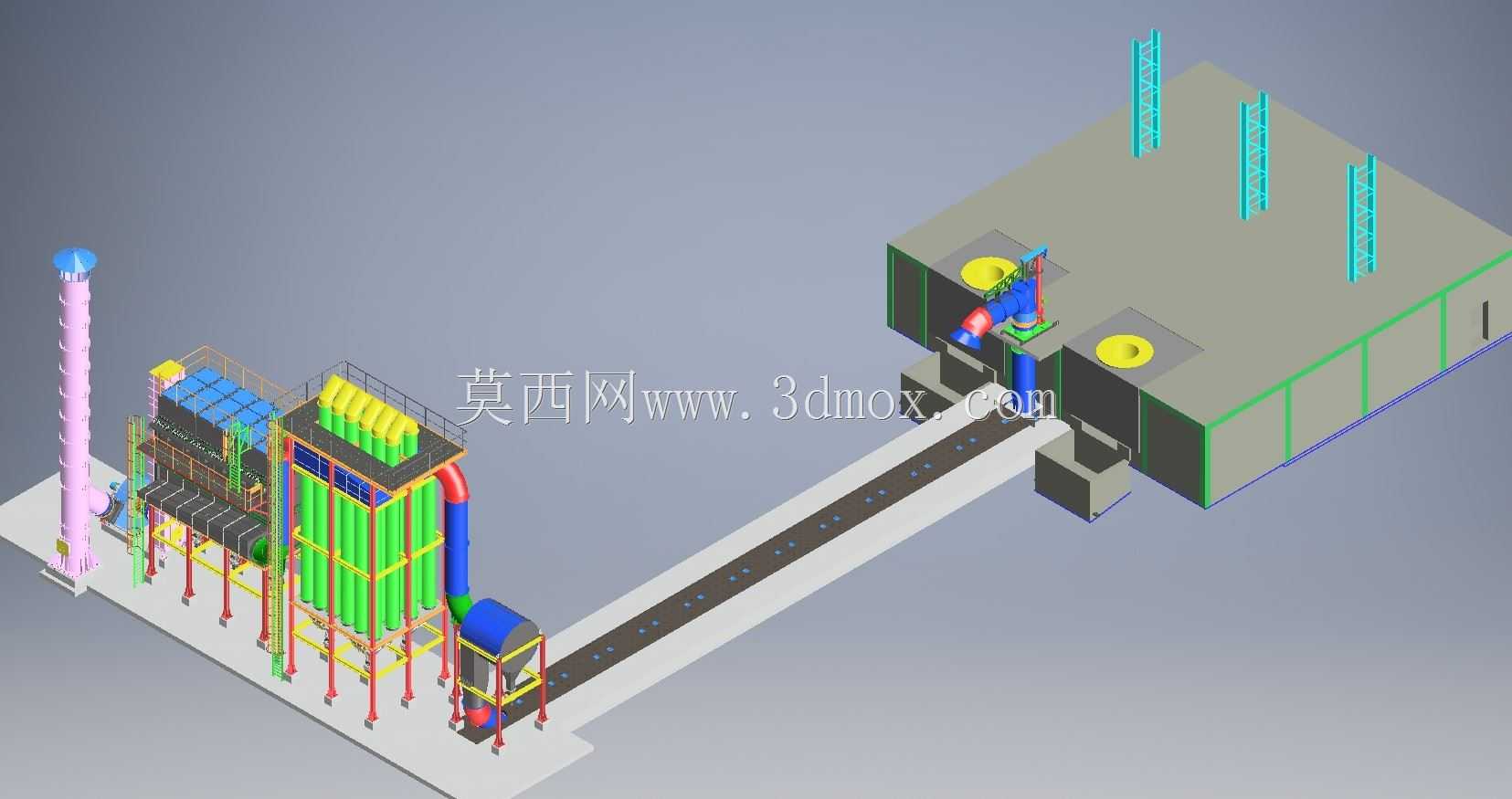

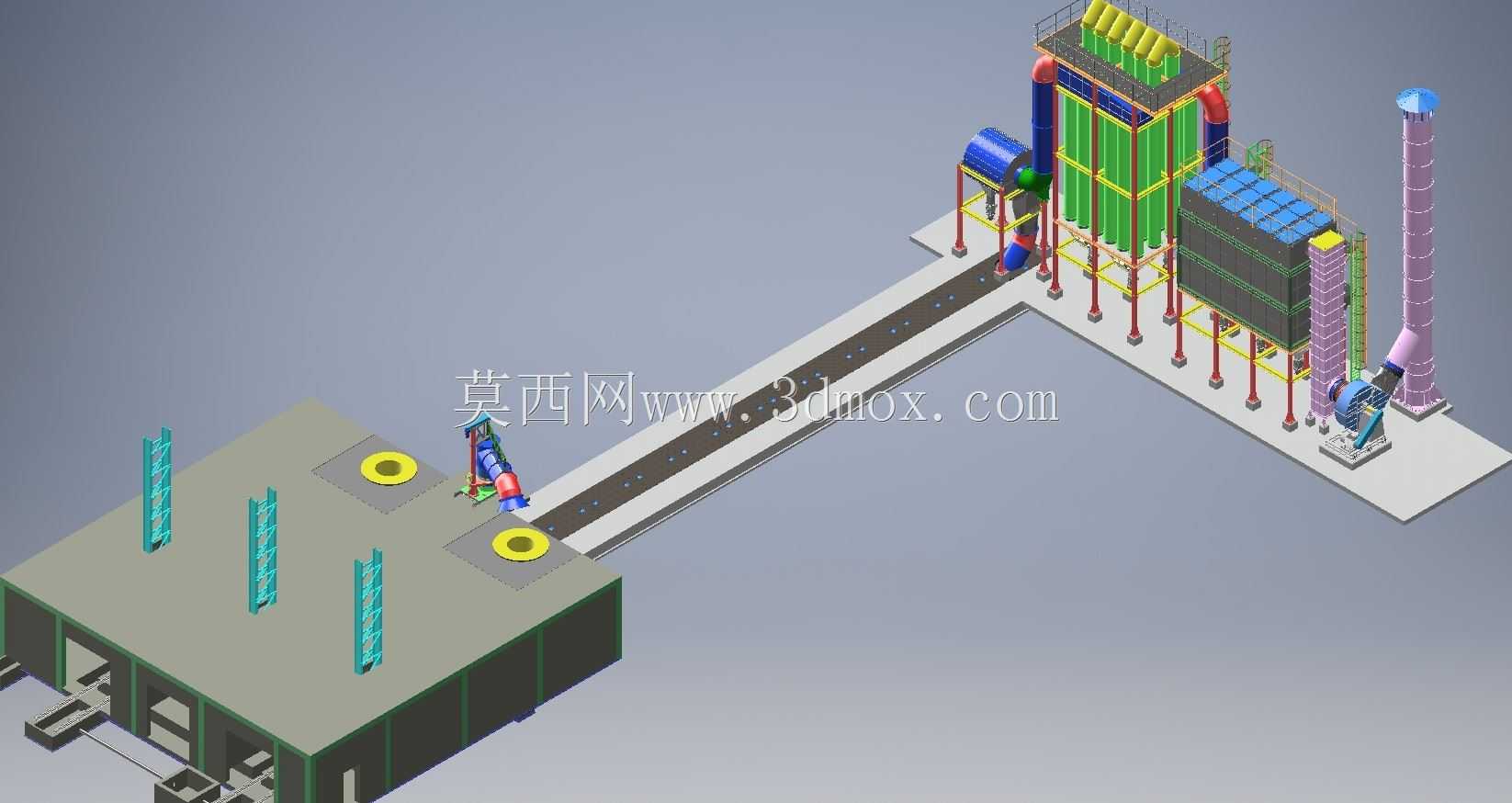

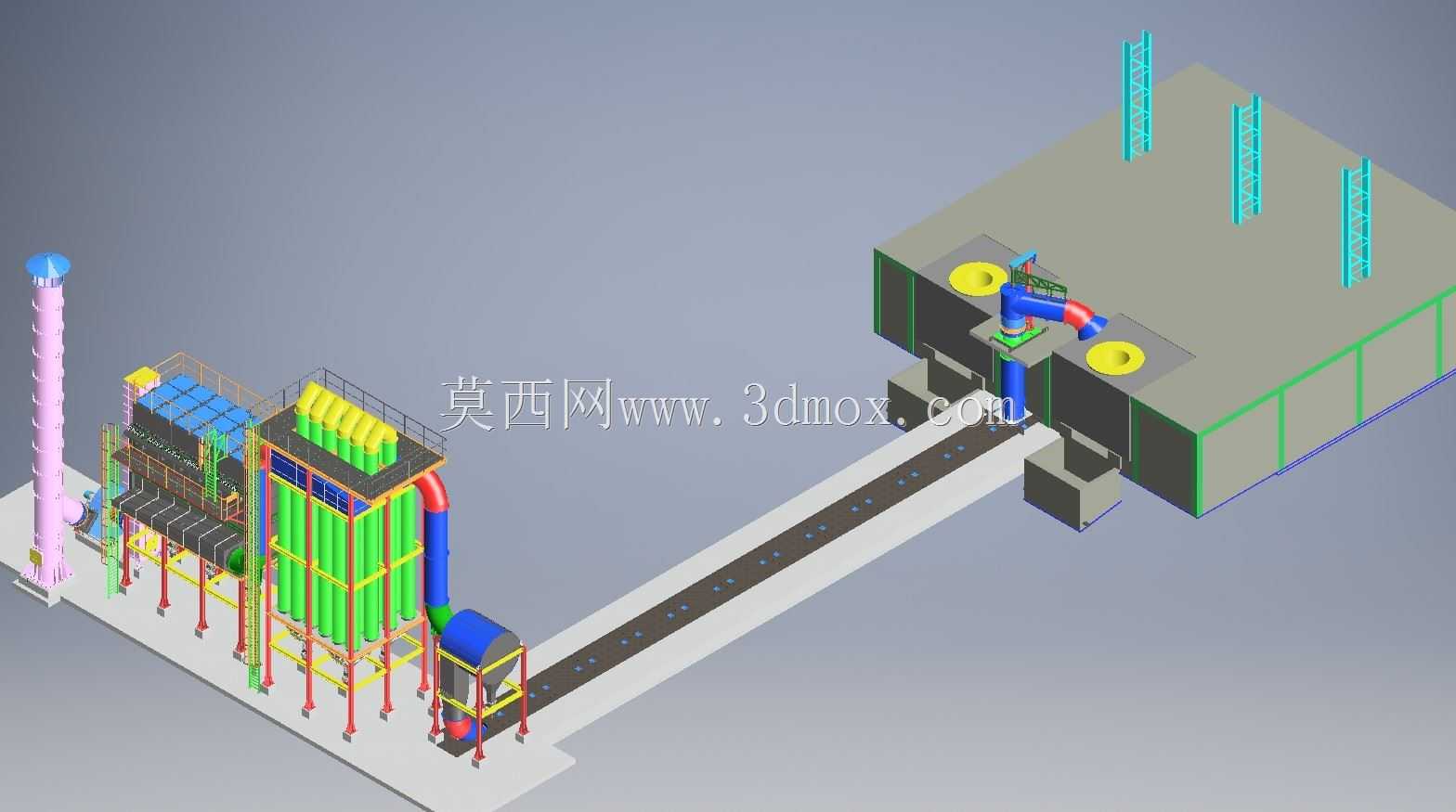

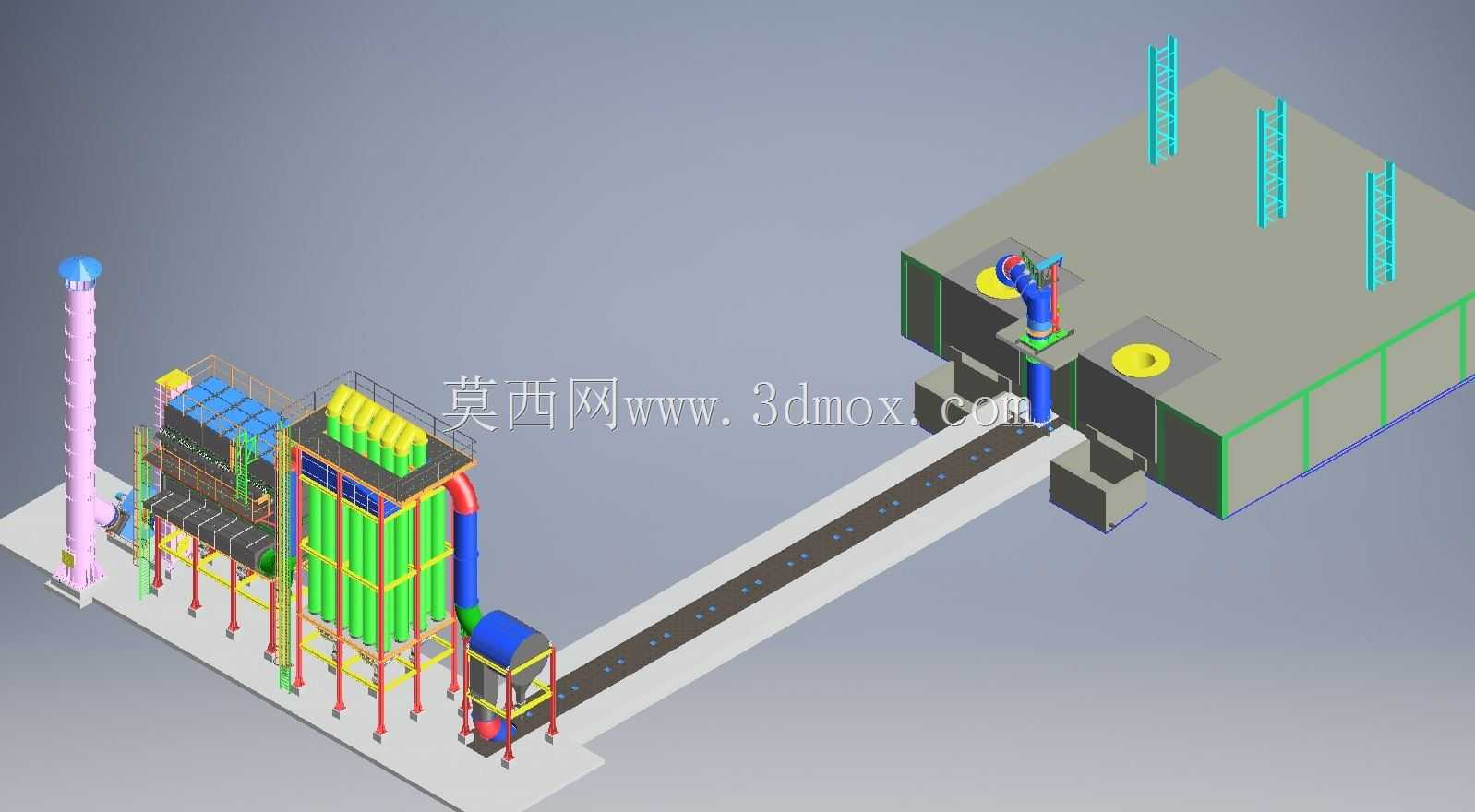

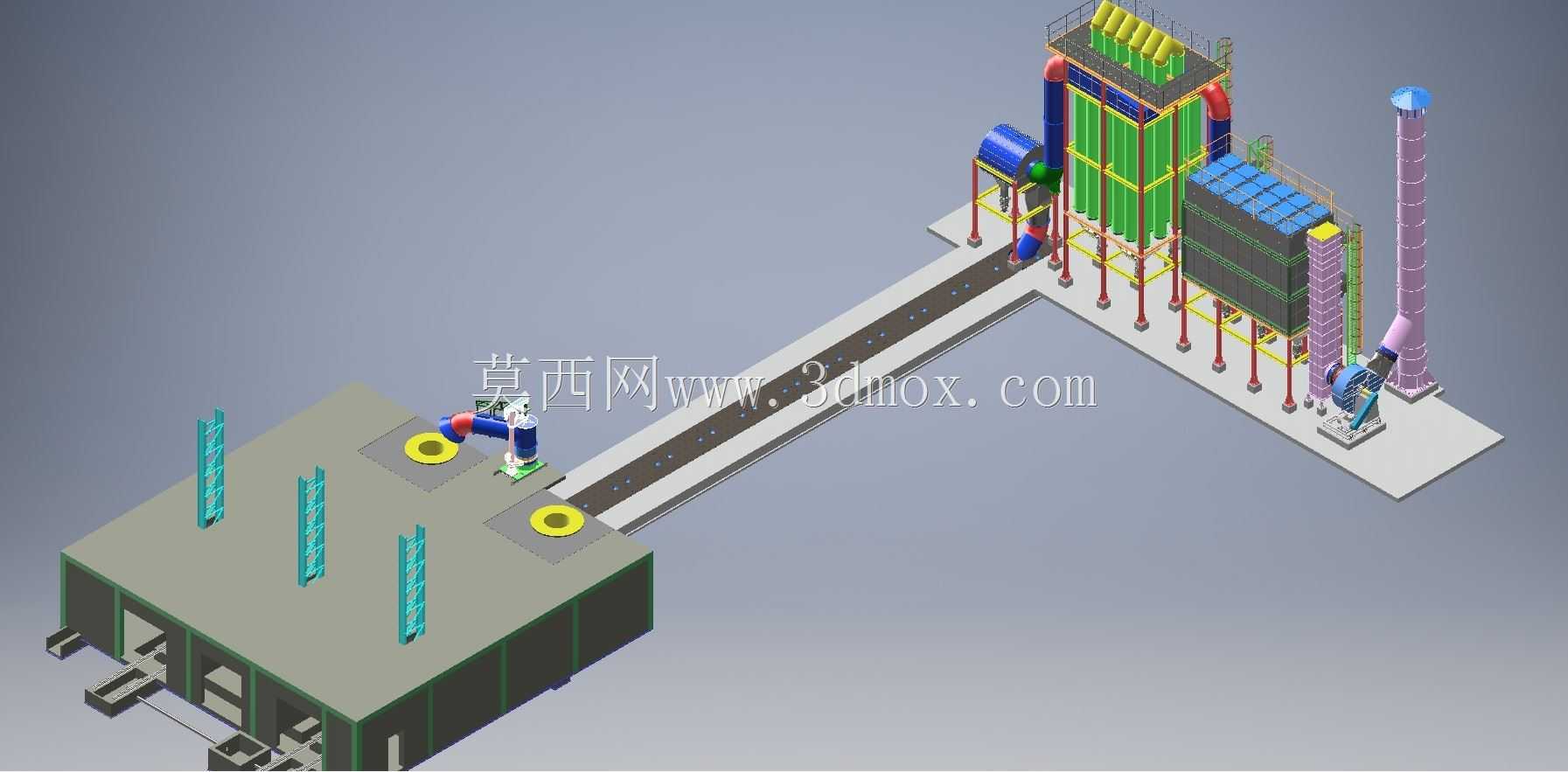

　　这套三维装置面向金属熔炼车间的炉窑烟气治理工况，整套系统沿车间工艺动线排布，从炉体排烟侧的捕集点位起始，经长距离烟道输送，依次接入预处理单元、核心过滤箱体、引风动力段，最终通过排气烟囱完成达标排放，完整还原了工业炉窑烟气净化全流程的设备布局与管路衔接关系。

　　从现场安装边界来看，整套装置跨接熔炼作业区与室外净化区两个功能区块：炉体侧的捕集平台紧邻熔炉排烟口布置，平台预留检修通行空间，捕集罩对位炉口烟气溢出路径，避免高温含尘烟气无组织扩散；中间输送烟道采用架空支墩支撑，支墩间距匹配烟道承重与热膨胀补偿需求，烟道走向避让车间原有起重设备运行轨迹与物料运输通道，不会干扰车间正常熔炼、吊运作业。末端净化单元集中布置在室外预留场地，核心过滤箱体采用框架式多层结构，滤室分层排布过滤组件，侧面设置检修平台与爬梯，方便运维人员更换滤材、检查内部密封状态；箱体旁配套引风机、动力管线与控制组件，烟囱高度满足排放扩散要求，烟囱底部设置固定支座与拉索点位，抵御室外风载。

　　设计思路上，整套系统优先适配熔炉烟气的高温、高含尘、工况波动大的特性：炉口捕集段先做大颗粒烟尘预沉降，避免高温大颗粒直接冲刷后续过滤元件；烟道流速控制在合理区间，既防止烟尘在管内沉积堵管，又避免流速过快造成管路磨损；核心过滤单元采用模块化滤室布局，可根据熔炼工况的烟气量变化调整投用滤室数量，在熔炼保温阶段降低引风功耗，在出炉、加料的高烟尘时段全开过滤通道，保证捕集效率。引风动力段设置软连接与减震基础，抵消风机运行振动向烟道、箱体传递，避免长期运行出现焊缝开裂、管路松动问题。

　　设备实际用途覆盖熔炼工序全流程的烟气治理：熔炉加料、熔化、精炼、出炉各环节产生的含尘烟气，先经炉侧捕集罩收集，通过烟道送入过滤箱体，烟尘被截留在过滤元件外侧，净化后的洁净气体经引风机送入烟囱高空排放；收集的粉尘通过箱体下部的卸灰机构统一归集，方便后续集中处理，避免车间粉尘堆积，同时满足车间职业健康与环保排放要求。

　　结构细节上，三维模型完整还原了各部件的装配关系：过滤箱体的立柱、横梁采用型钢拼接，滤袋/滤筒安装位预留密封压条结构，检修门采用快开压紧扣合，保证箱体内部负压运行时无漏风；烟道弯头处做加厚耐磨处理，对应烟气冲刷最严重的位置；风机进出口设置变径接头，匹配烟道口径与风机接口尺寸，减少局部风阻；烟囱分段法兰连接，现场可分段吊装拼接，降低高空安装难度。整套布局同时考虑了运维通道宽度、设备检修吊装空间、管线排布间距，所有设备外侧与车间墙体、其他管线预留足够操作距离，既保证烟气处理流程顺畅，也适配老旧熔炼车间的场地改造条件，无需大规模调整原有炉体布局即可完成整套除尘系统的布设。
