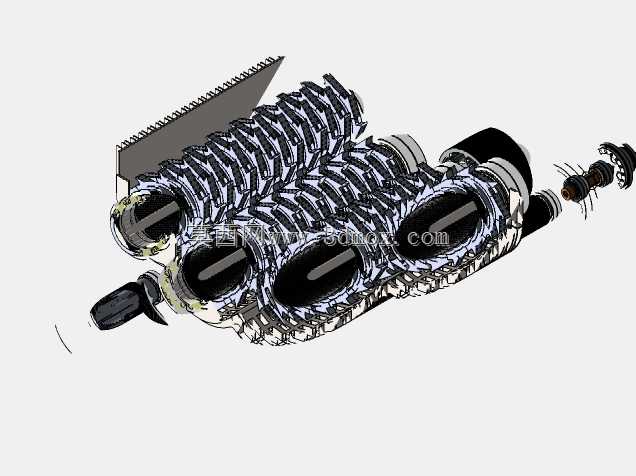

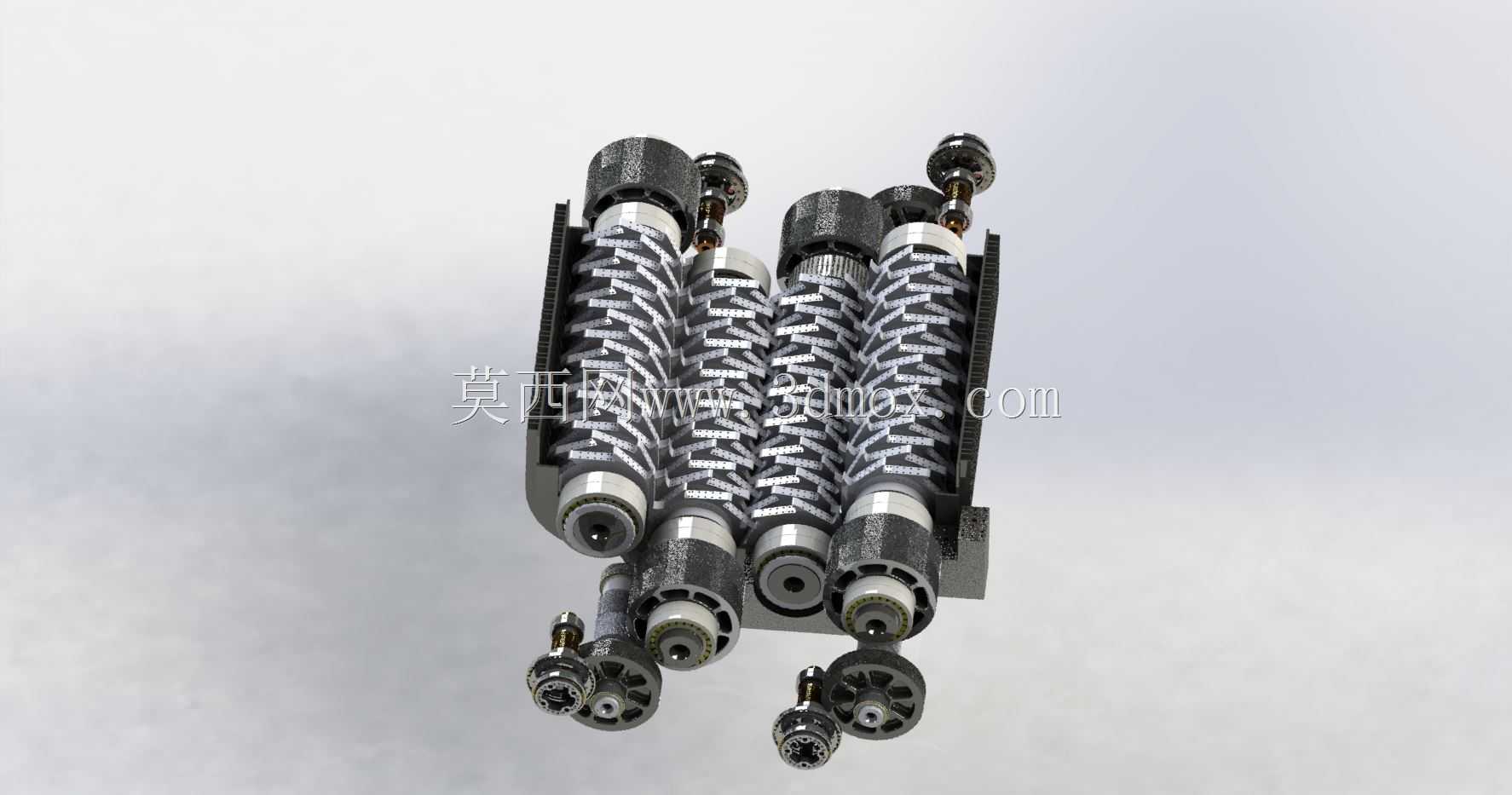

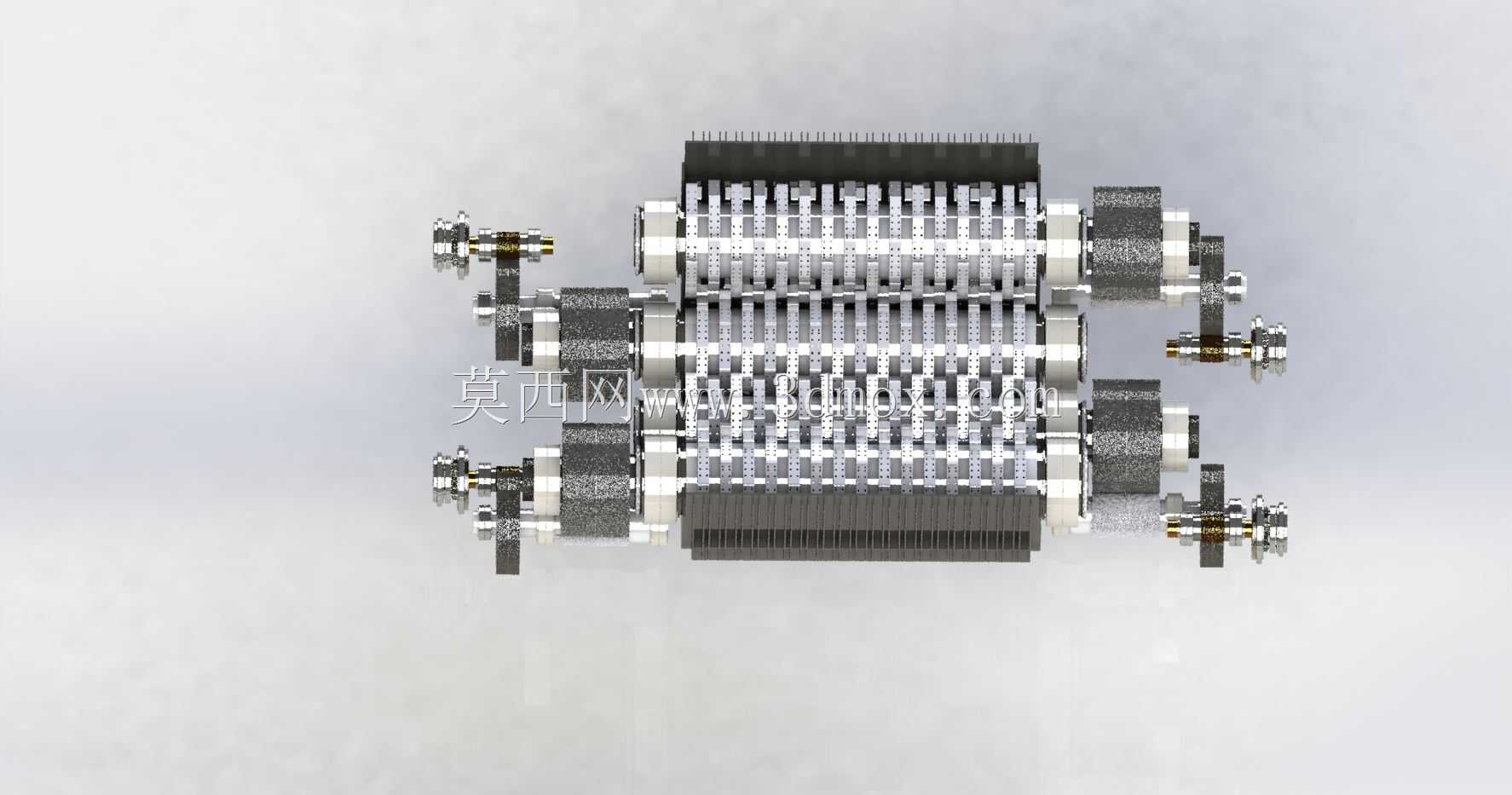

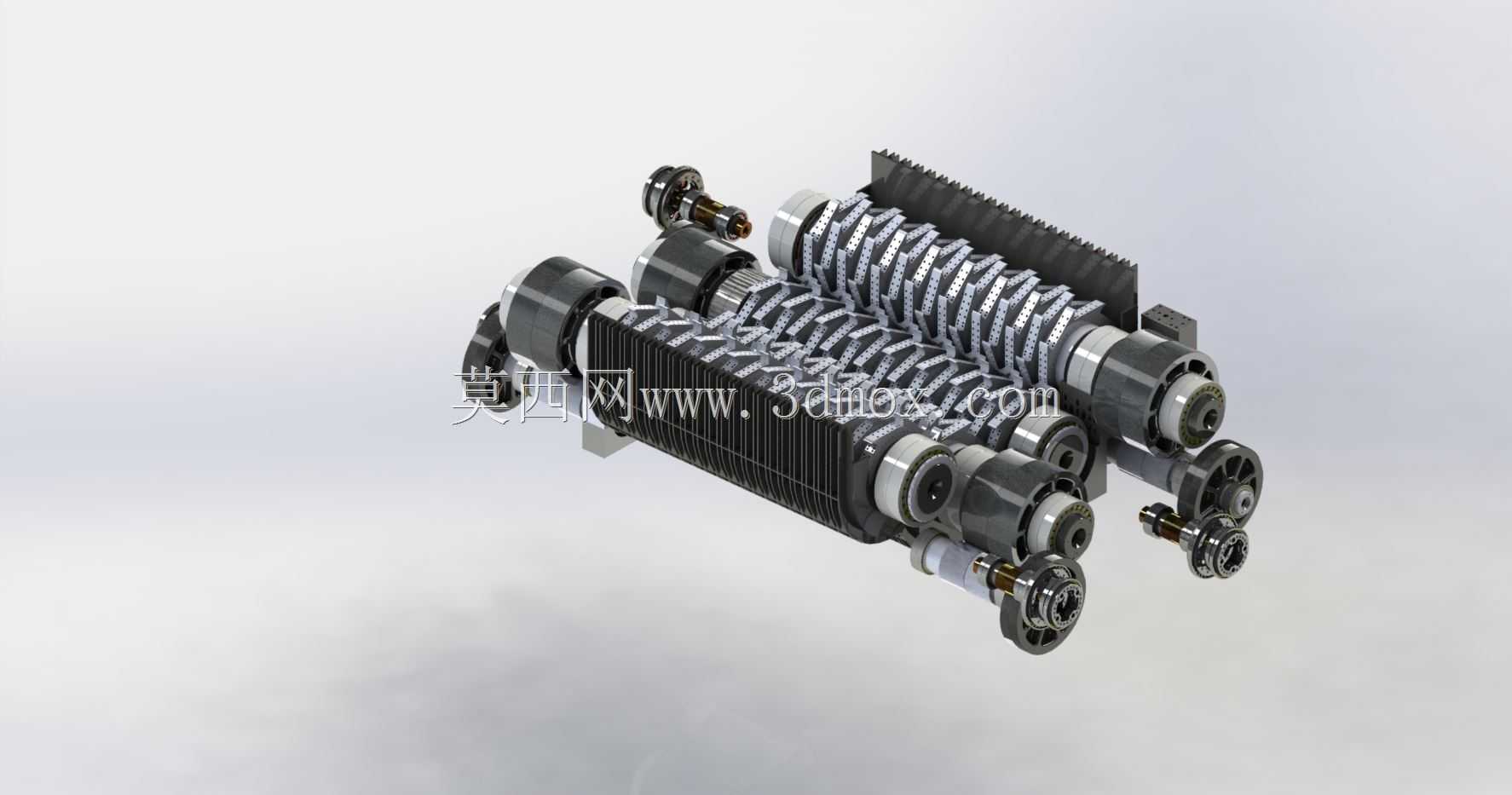

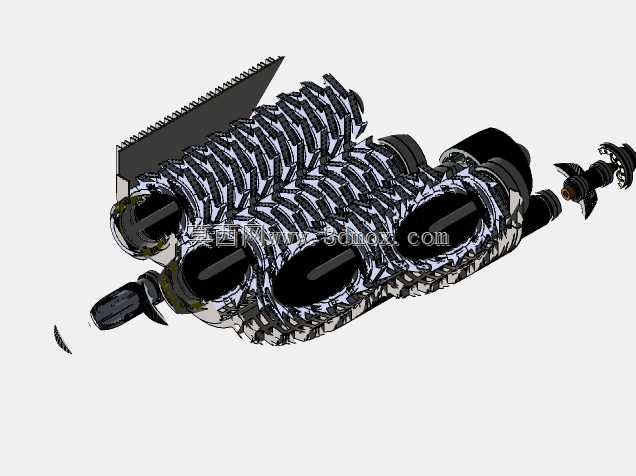

多辊式大型物料破碎处理设备结构设计

该破碎设备主要面向大宗固体废弃物的减容破碎处理场景，可应用于报废汽车拆解生产线、大件工业垃圾处置场、再生资源回收加工园区等作业场景，能够对整台报废乘用车车体、大块工业废弃金属构件、厚壁废弃塑料件、大型废弃橡胶制品等大尺寸高韧性物料进行连续破碎作业，解决传统单辊破碎机难以处理大尺寸高硬度混合物料、易卡料、破碎后物料粒径不均的行业痛点。设备采用多组平行排布的差速破碎辊结构设计，不同辊组间设置差异化的线速度差，通过辊面交错排布的渐开线轮廓齿形对物料进行撕扯、挤压、剪切的复合破碎作用，相比传统单轴或双轴破碎设备，可在无需预先拆分物料的前提下直接对大尺寸整料进行作业，有效减少前端预处理工序的人工与设备投入。设计过程中针对破碎辊的受力特性做了专项优化，每个破碎辊单元独立配置驱动与支撑结构，辊轴采用大直径高强度合金钢结构，两端配置重载调心滚子轴承座，可承受破碎作业过程中产生的强冲击载荷与径向挤压力，避免长期重载作业下出现辊轴变形、轴承抱死等故障。破碎齿采用渐开线轮廓设计，齿形排布沿辊轴轴向呈螺旋错位分布，既能够保证物料咬合过程中的受力均匀性，避免局部应力集中导致的齿部崩损，又能让物料在破碎腔内持续向出料端推进，减少物料在腔体内的无效停留时间，提升整体破碎作业效率。设备整体采用模块化布局设计，驱动单元、破碎辊单元、机架主体采用可拆分的连接结构，在现场安装时可根据作业场地的空间条件调整驱动单元的排布方向，适配不同厂房的安装边界要求；设备进料端设置宽幅导料结构，可匹配大型抓料机、装载机的上料作业需求，无需额外配置进料辅助设备；各破碎辊组之间设置可调式间隙结构，可根据后续处理工艺对出料粒径的要求调整辊组间距，实现不同粒径破碎物料的产出，适配后续分选、转运、再生加工等不同工序的物料尺寸要求。设备的侧边传动系统采用多级减速传动结构，可将驱动电机的高转速低扭矩输出转化为破碎辊作业所需的低转速大扭矩输出，保证在破碎高硬度金属物料时仍能提供足够的剪切力矩，避免闷车故障的发生；整机的外部防护结构采用高强度耐磨钢板焊接而成，可抵御破碎作业过程中飞溅物料的冲击，同时设置有检修快开结构，方便日常作业过程中对齿部磨损情况进行检查、对易损件进行快速更换，降低设备运维的时间成本。
