简摆颚式矿石破碎设备结构设计

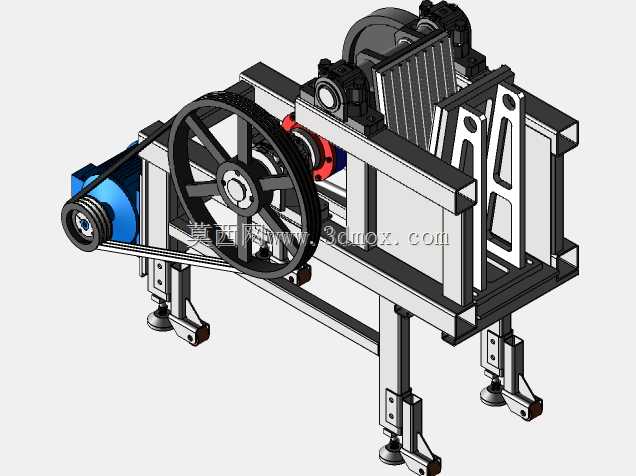

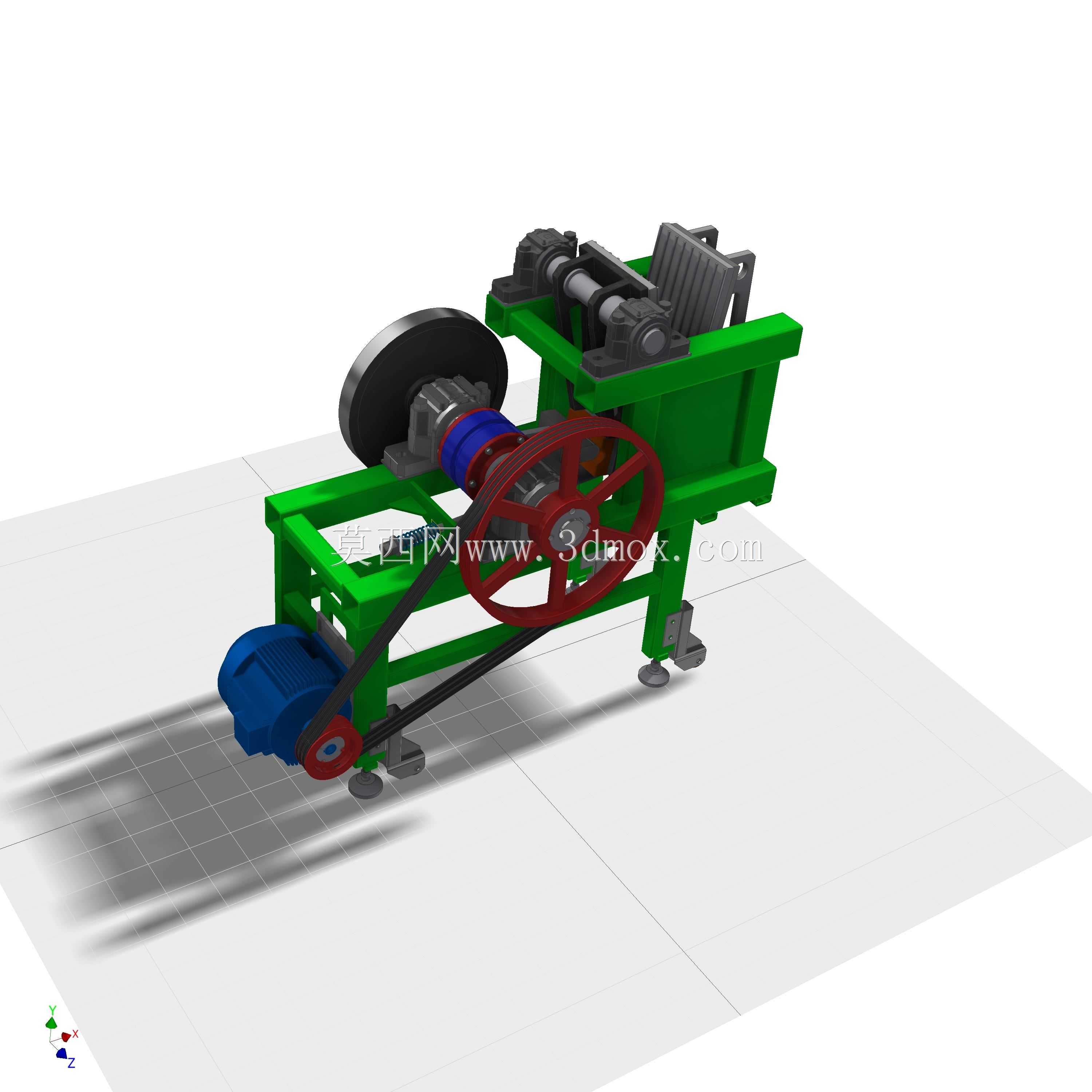

这款颚式破碎设备主要面向小型矿山、砂石加工场、建筑废弃物回收站点等小规模生产场景设计，可完成抗压强度在320MPa以内的各类矿石、混凝土块、砖石废料的粗碎作业，是物料破碎流程中头段破碎环节的核心设备，能够将大块原矿或废弃建材破碎至符合后续中细碎设备进料要求的粒度，适配小规模生产线的连续作业需求，无需配套过于复杂的辅助给料、输送设备即可独立完成基础破碎工序。设备采用简摆颚运动结构，动颚的运动轨迹由偏心轴的旋转运动驱动，配合下置式偏心轴布局，相比传统复摆颚式破碎机拥有更大的破碎力行程比，破碎硬质物料时肘板、颚板等易损件的受力更均匀，可有效降低易损件的异常磨损速率，延长连续作业的维护周期。整机的机架采用型钢焊接加筋结构，在保证整体结构刚性的前提下控制了设备自重，动颚组件装配有大直径带轮与飞轮组，能够储存偏心轴空行程的动能，在破碎硬物料的做功行程释放储备动能，避免电机因瞬时负载过大出现堵转、过载问题，设备的出料口配备楔块式调节机构，无需停机即可在一定范围内调整出料粒度，适配不同后续工序的出料尺寸要求。设备的支撑腿底部设计有可调式减震脚座，安装时无需浇筑厚重的混凝土基础，仅需平整硬化的地面即可完成固定，脚座可调整水平高度，抵消地面不平整带来的机架应力，避免长期运行时机架焊缝因受力不均出现开裂问题。传动侧配备皮带传动防护结构，可防止作业过程中碎石飞溅损伤传动皮带，同时避免人员误触运转部件引发安全隐患，动颚与定颚的颚板采用对称可翻面设计，当一侧磨损到限值后可翻面继续使用，降低易损件的更换成本。整机的安装边界充分考虑小型作业场地的空间限制，进料口高度适配常规小型装载机的上料高度，设备两侧预留了充足的检修操作空间，日常维护时可直接在设备侧面完成肘板更换、颚板紧固、轴承注油等常规操作，无需预留过大的检修通道，非常适合场地面积有限的小型生产场景使用。
