模块化小型金属轧制压切加工设备结构

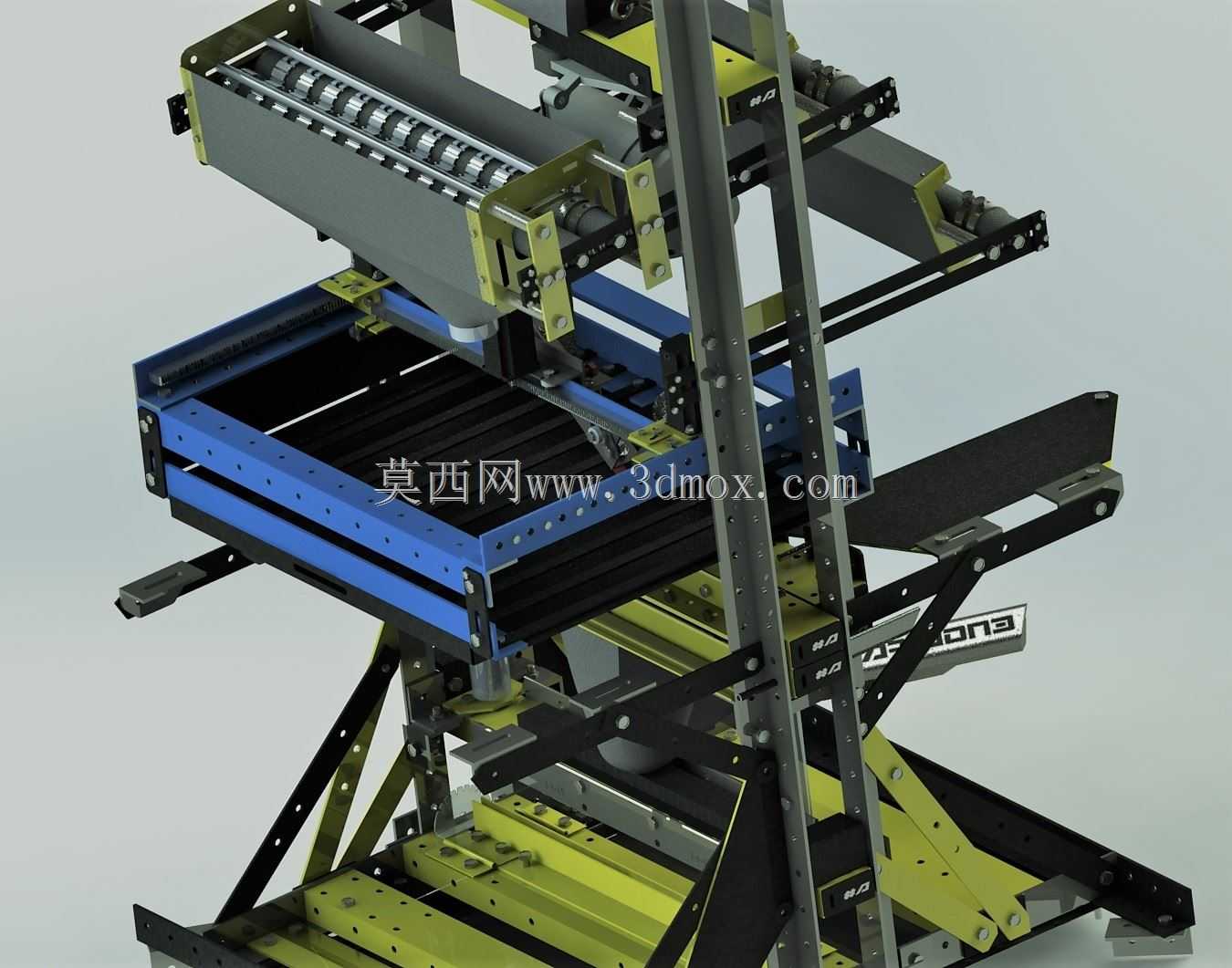

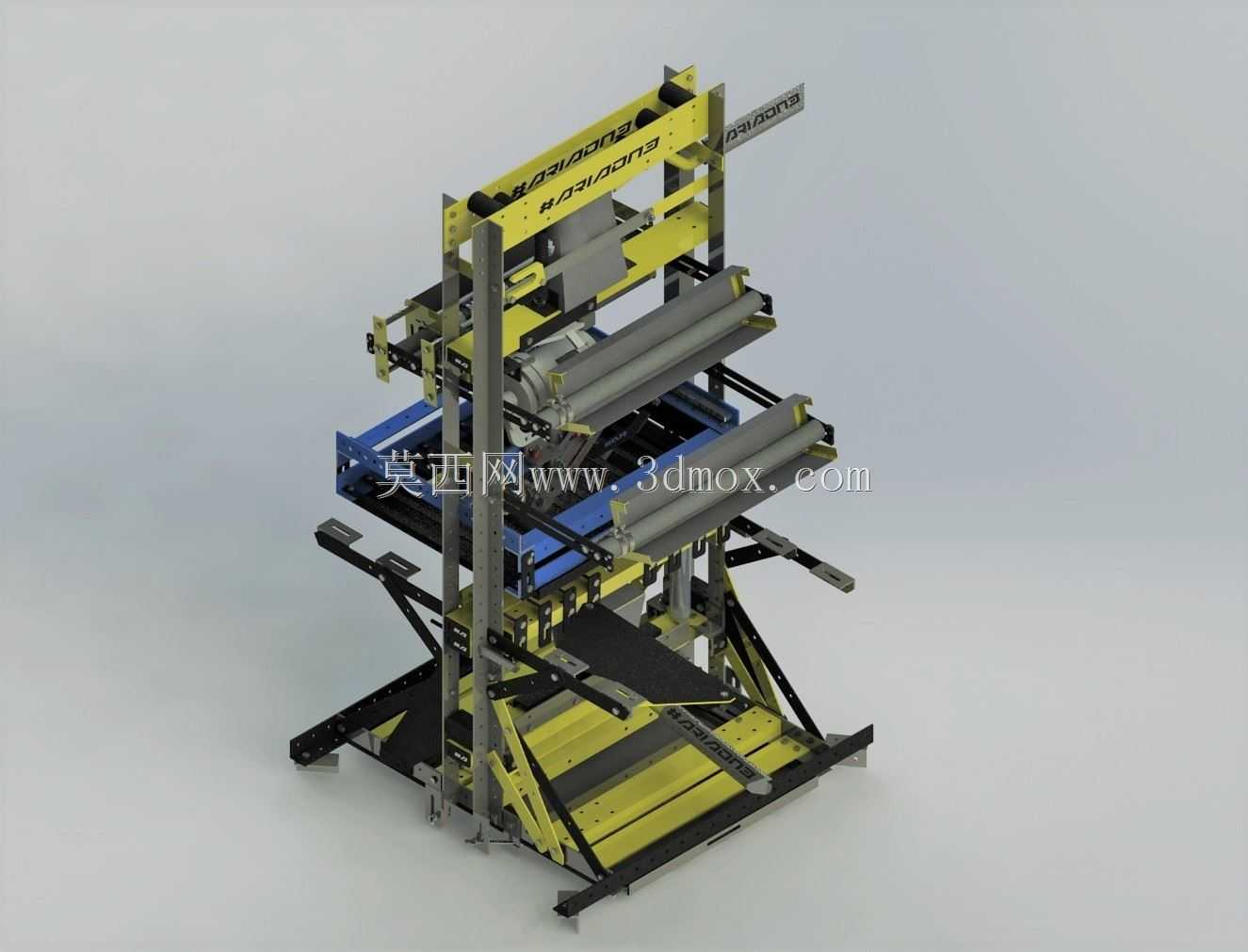

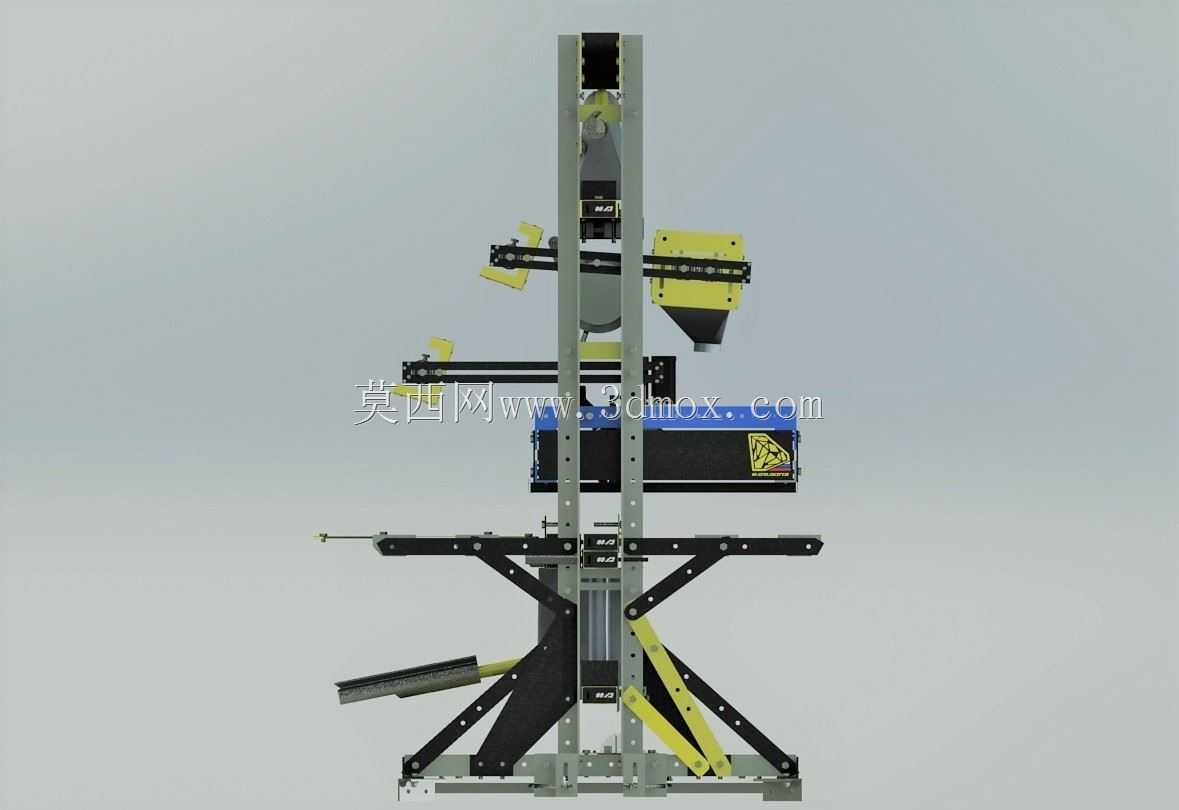

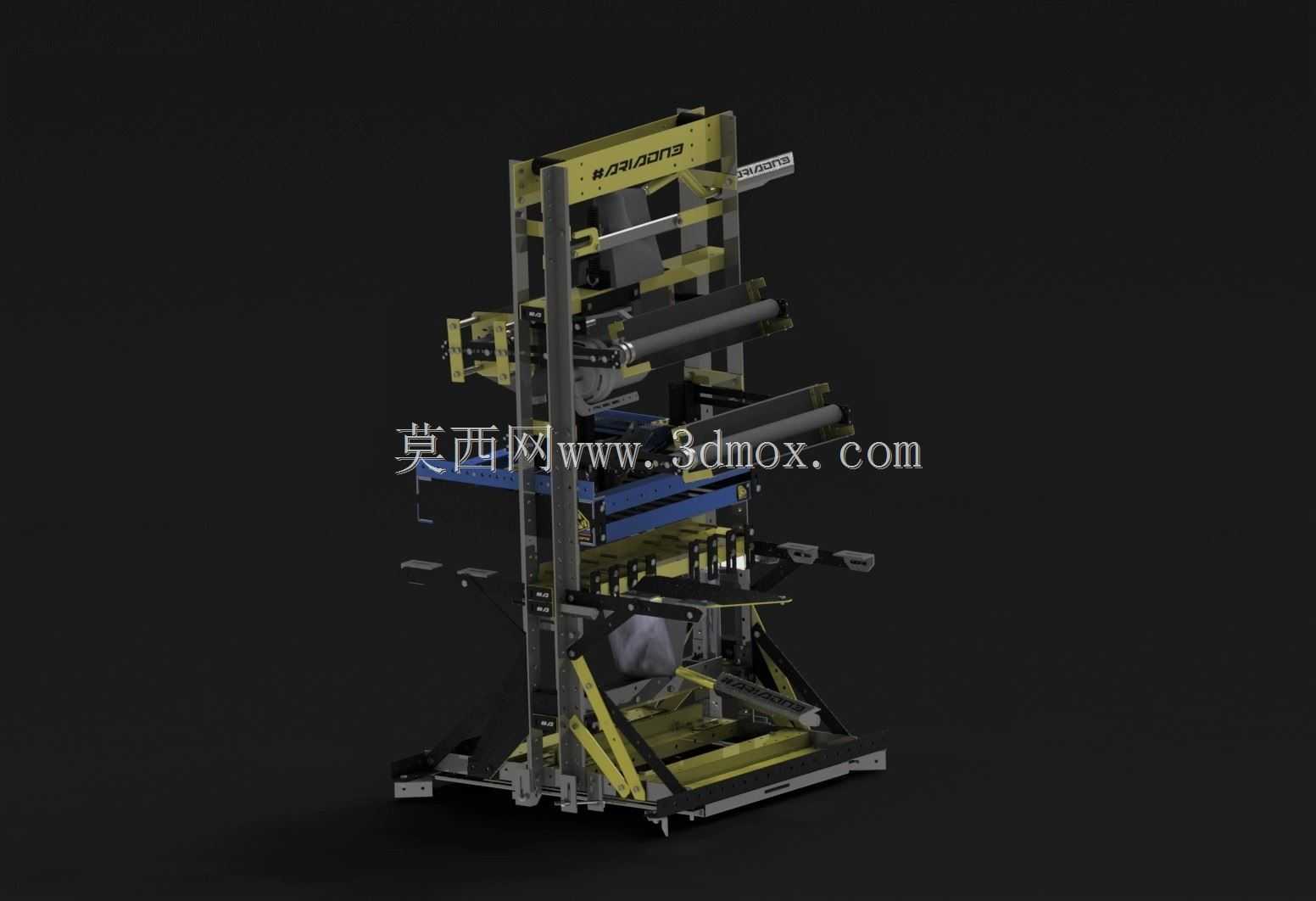

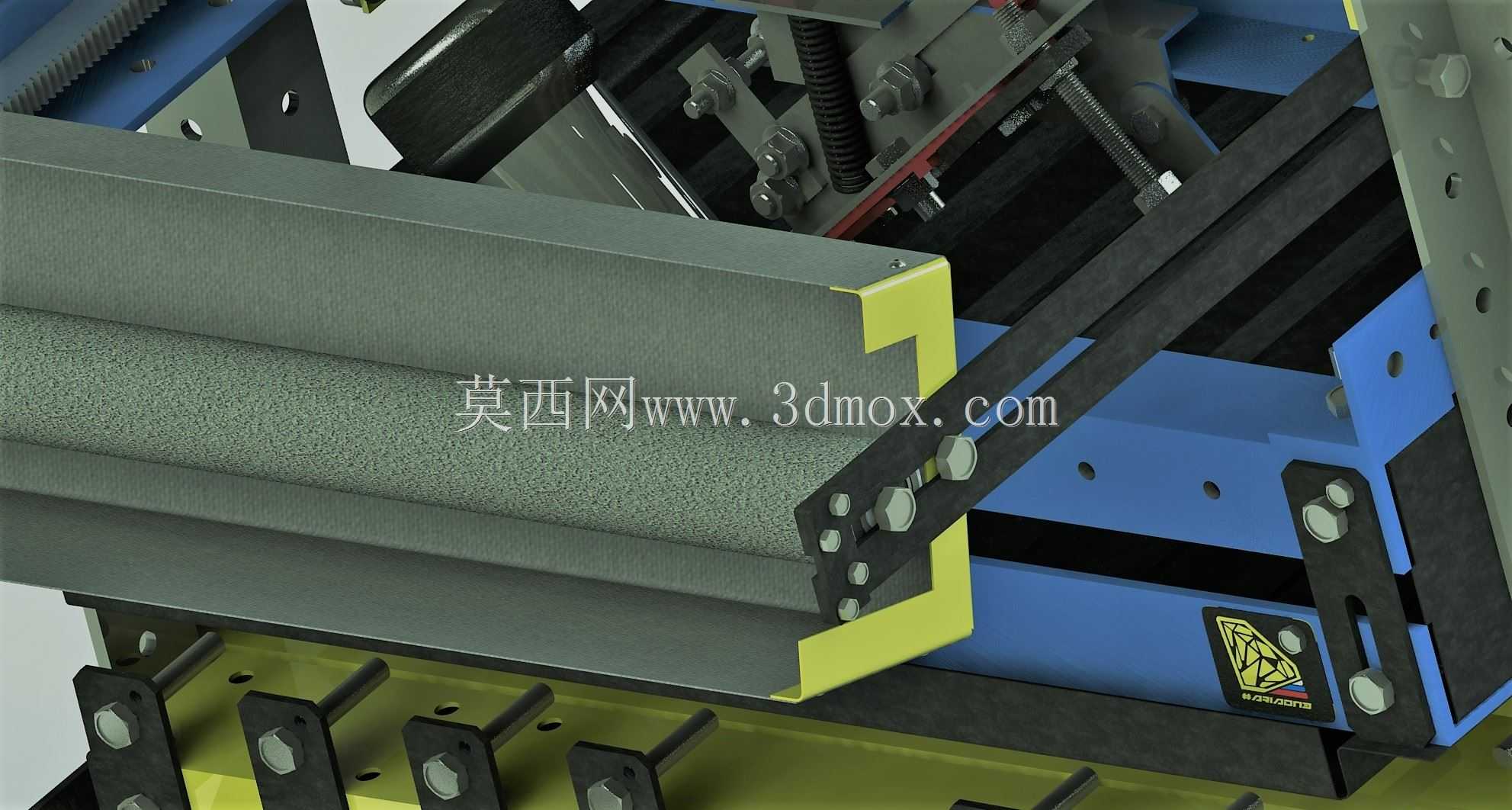

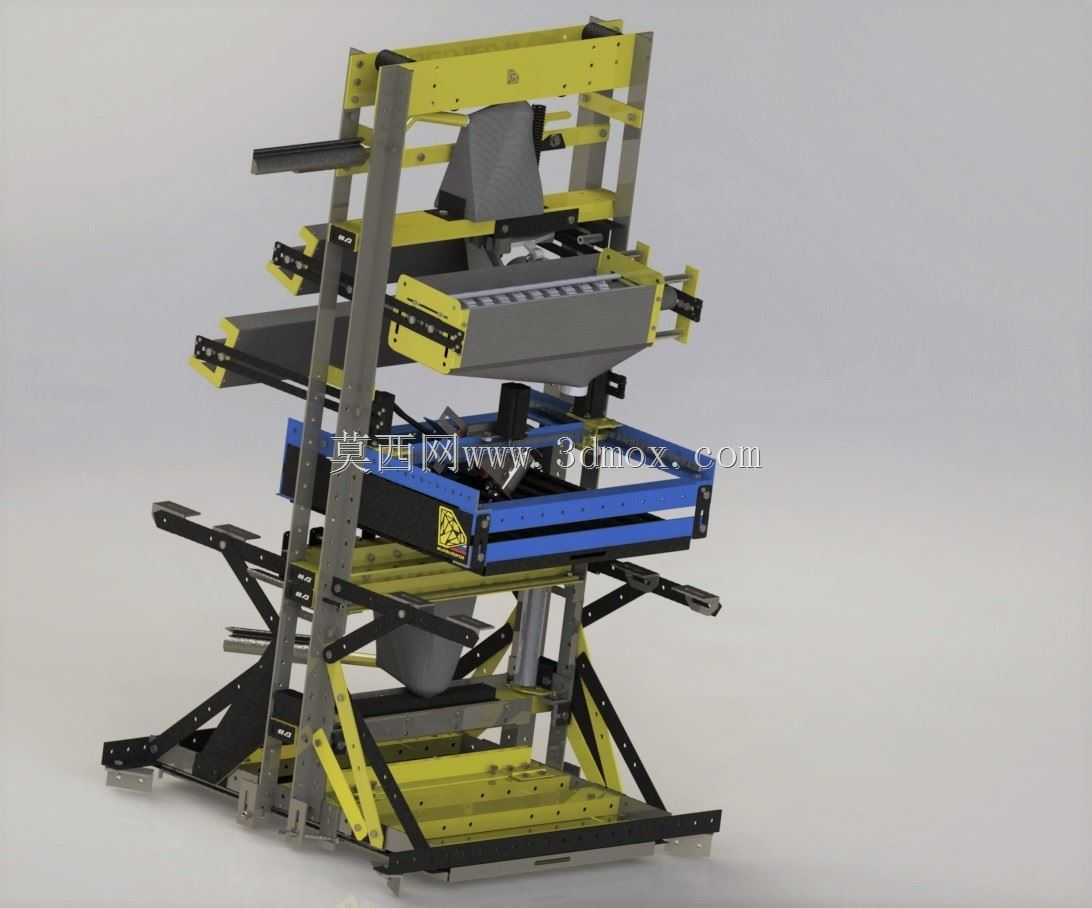

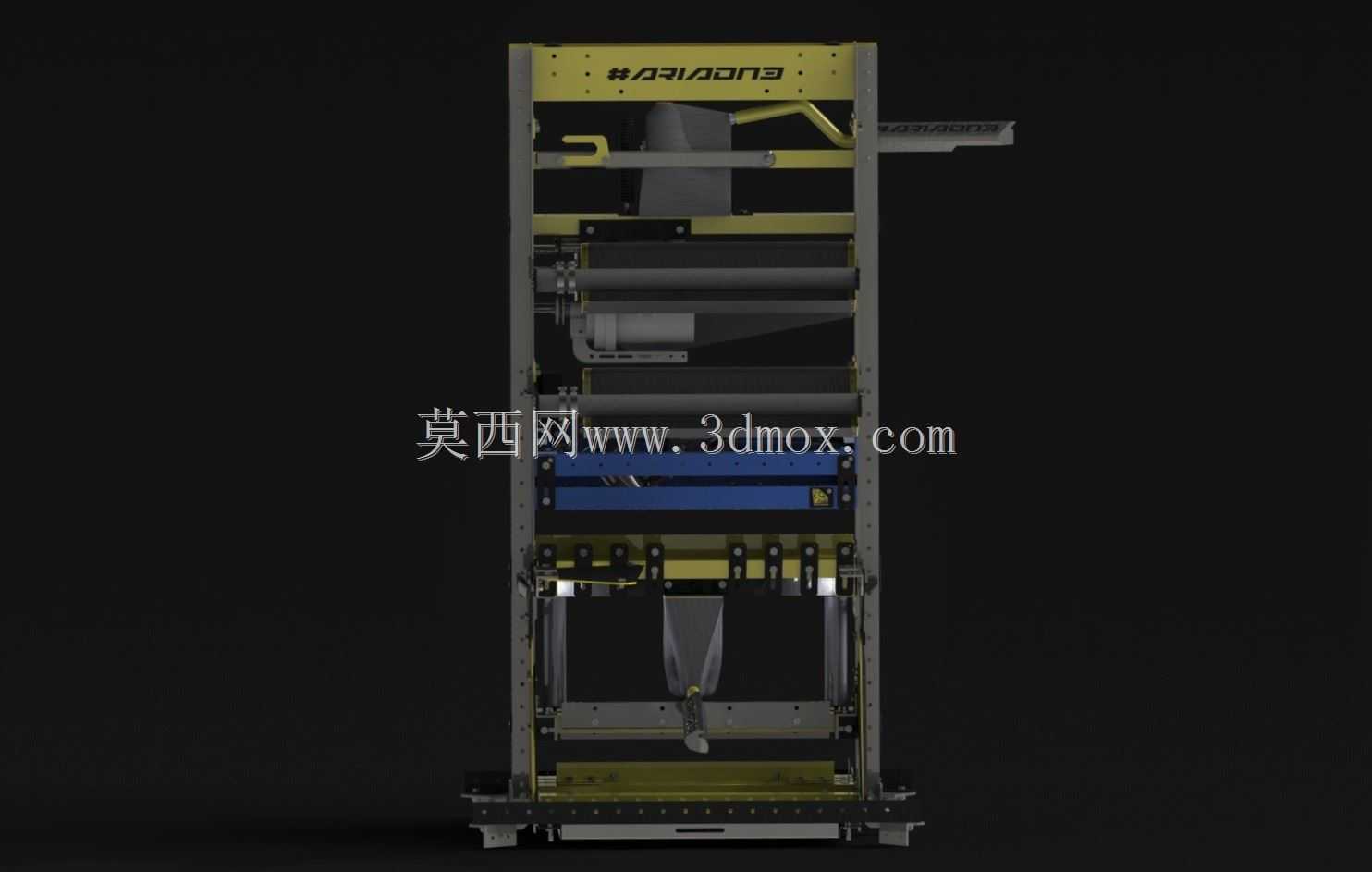

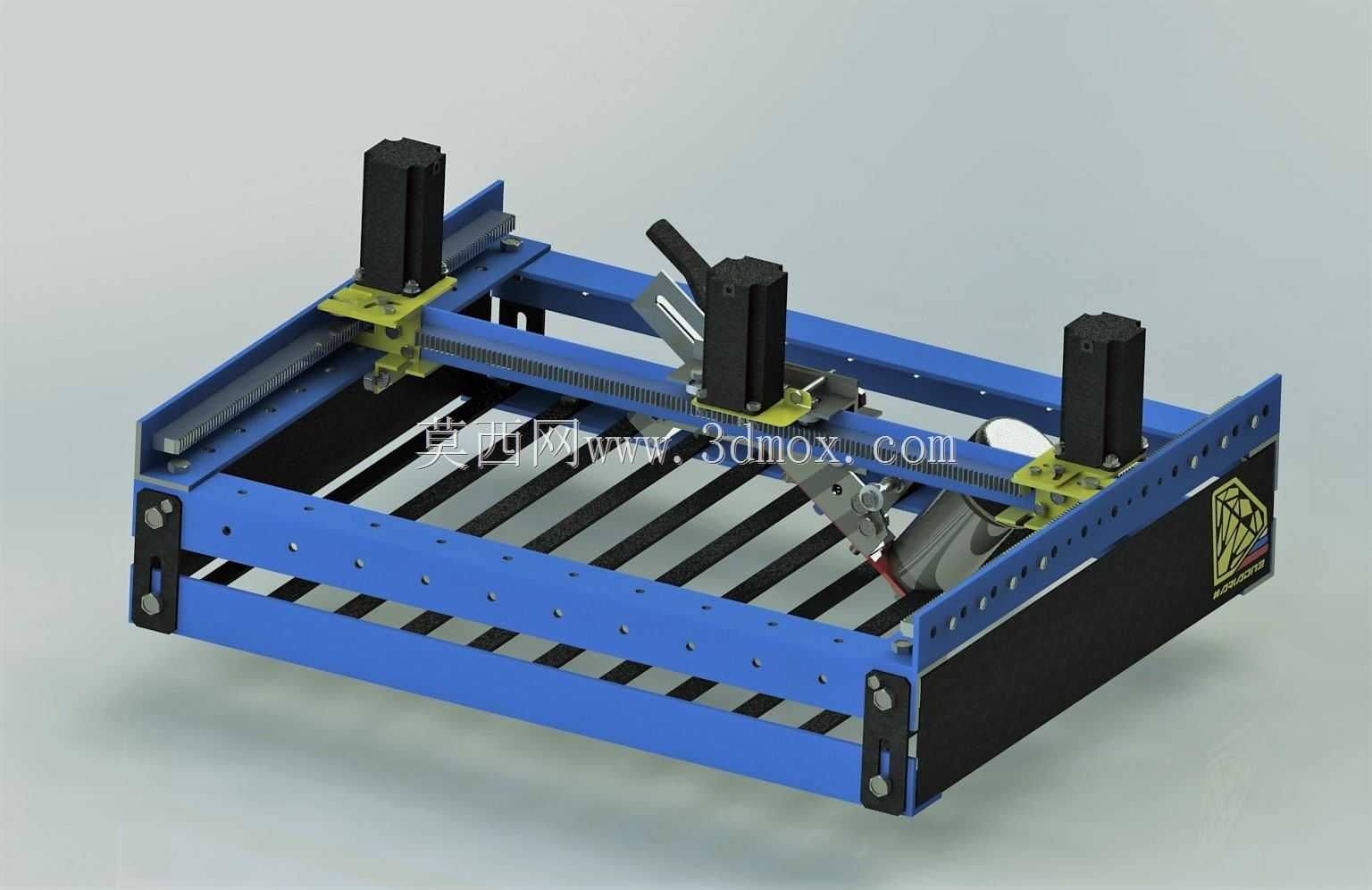

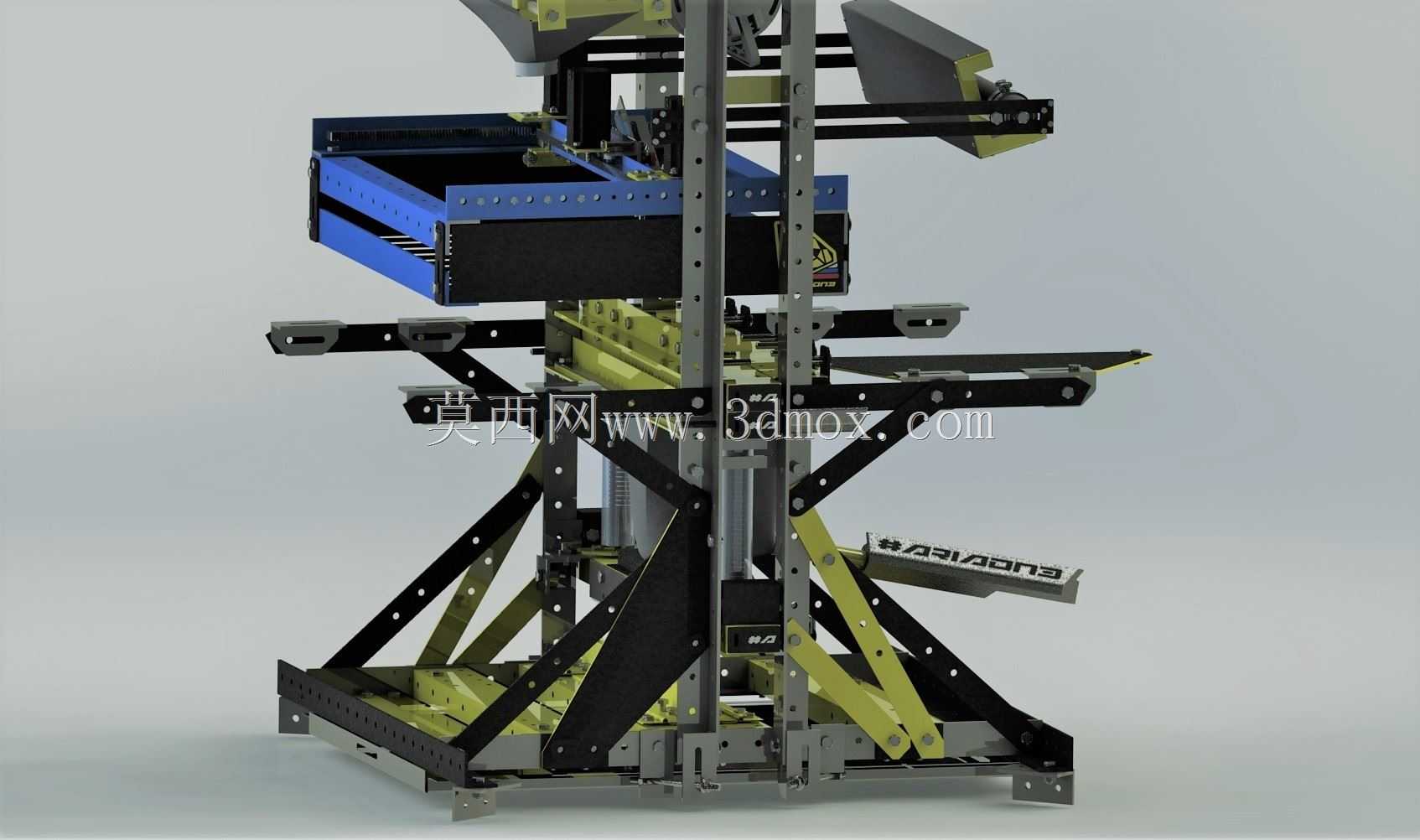

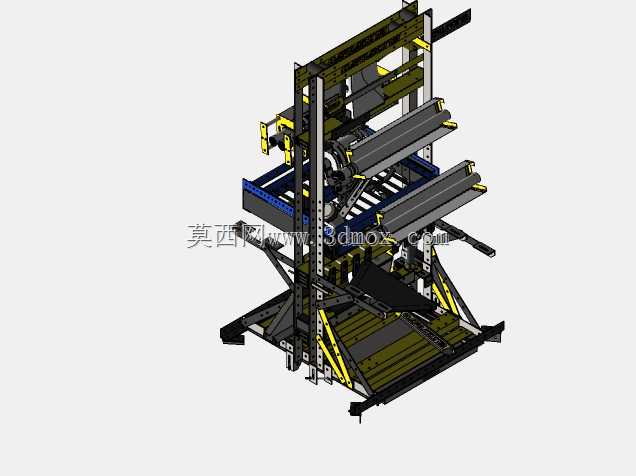

这款模块化小型金属加工设备，面向小微加工工坊、个体维修站点、教学实训场景的轻量化加工需求打造，填补了小型金属加工场景下，传统大型成套加工设备占地广、投入高、功能单一的市场空白，可覆盖薄金属板材、型材的多工序连续加工作业，无需多台独立设备分散排布，极大压缩了小型加工场景的设备投入成本与场地占用空间。设备整体采用立式塔型框架结构，底部为三角加强型支撑底座，安装时仅需平整硬化地面即可完成固定，无需额外浇筑预埋基础，整体安装边界宽度控制在1.2米以内，高度不超过2.2米，纵深尺寸0.8米，可轻松放置于常规小型车间、临街加工门店甚至实训教室内，适配极小空间的加工生产需求。设备的核心设计思路围绕无焊接快装模块化展开，所有结构件均采用螺栓拼接装配，全程无需焊接接头，不仅降低了生产制造的工艺门槛，也让后期的部件更换、功能拓展、维护检修变得极为便捷，用户可根据自身加工需求，快速更换对应功能模块，无需对设备主体进行大规模拆解改造。功能层面，设备集成了压切、切割、弯曲、辊压多类加工能力，可搭配不同功能辅具完成压力冲压、刀具裁切、板材折弯、端面磨平、型材轧辊送料、管材弯制等多类加工工序，还可拓展加装CNC移动底座实现精准坐标进给，搭配工作灯、带虎钳的坐标工作台拓展更多加工场景，甚至可适配小功率动力输入源，搭配塑料破碎辅具完成小型CNC机床的边角料回收处理。结构设计上，设备采用标准工业铝型材与冷轧钢板拼接作为主体框架，关键受力部位加装三角加强筋板，保证立式结构的整体刚性，避免加工过程中出现晃动偏移；各功能模块采用快装接口设计，更换时仅需松开固定螺栓即可完成拆装，无需复杂校准；传动部位预留了通用安装位，可适配不同功率的动力输入单元，用户可根据自身加工的金属材质厚度、加工强度需求，灵活匹配对应动力配置，无需更换整套设备。在实际应用中，这款设备可完成小型五金件冲压裁切、薄钢板折弯成型、金属型材辊压校直、小直径管材弯制、工件端面磨削等常规加工任务，对于小型五金加工门店来说，一台设备即可覆盖日常80%以上的金属加工需求，无需分别购置压力机、切割机、折弯机、磨床等多台独立设备，极大降低了创业初期的设备投入成本；对于职业院校的机械加工实训场景来说，这款快装模块化的设备也可作为教学载体，让学生直观理解多工序组合加工设备的结构原理、装配逻辑，还可通过更换模块完成不同加工工艺的实操训练，无需为每类加工工序单独配置实训设备，提升实训场地的空间利用率与设备使用效率。
