十吨立式框架结构液压压合设备

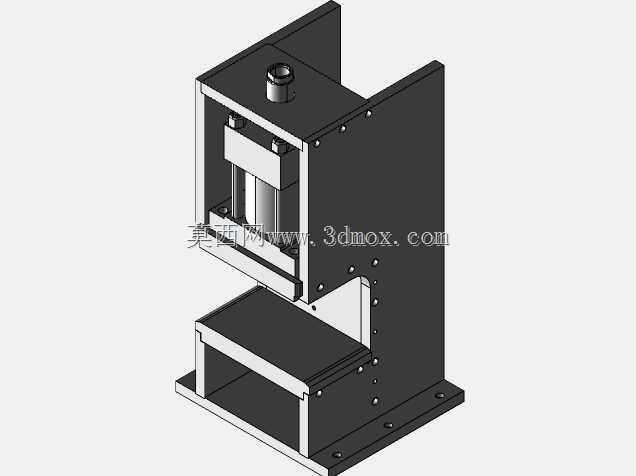

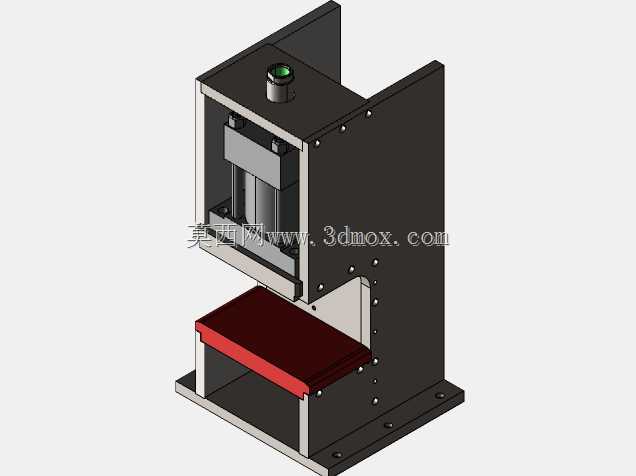

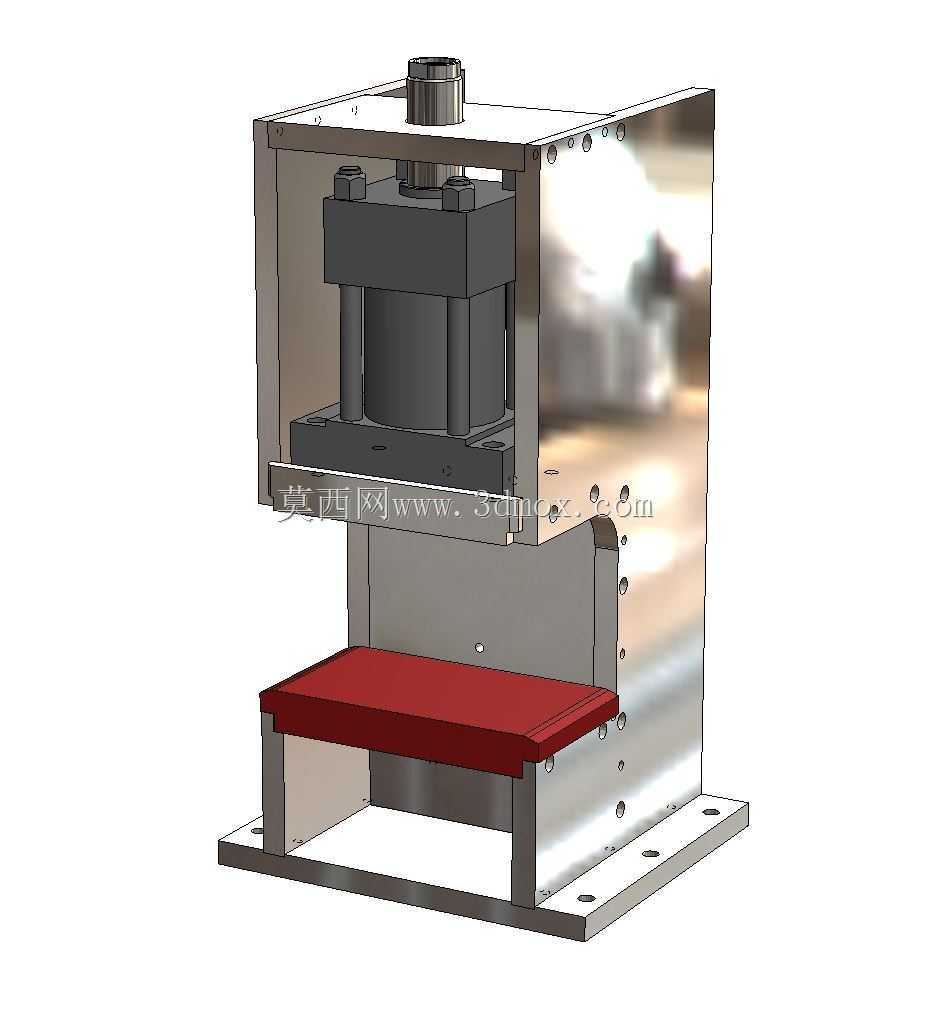

该款十吨级立式液压压合设备，主要面向小型零部件加工、小五金冲压、电子辅料冲切、小件压装成型等生产场景，可适配小型加工车间、五金制品作坊、电子配件生产班组的日常压合作业需求，能够完成薄金属片冲裁、塑胶件压合、五金组件压装、小型工件校直、印刷模切等多种加工作业，替代人工敲击、手动压装的低效作业模式，大幅提升小件压合作业的精度与一致性。设备整体采用开式C型框架搭配封闭侧护板的结构设计，主体框架通过厚钢板折弯焊接后经时效处理加工而成，能够在十吨额定压合载荷下保持足够的结构刚性，减少压合作业时的机架形变，保障压合作业面的平行度与压装精度。设备上部集成安装标准液压油缸，油缸通过法兰连接固定在上安装板位置，油缸活塞杆端部连接活动压台，活动压台两侧配套导向立柱，能够在压合作业过程中保持垂直运动轨迹，避免压台偏移导致的压装偏斜、工件压废问题。设备下部设置固定工作台面，台面采用加厚钢板加工，表面做平整处理，预留标准工装安装孔位，可根据不同加工需求快速更换适配的压装模具、冲切刀模、压合治具，工作台下方设置支撑筋结构，强化台面承载能力，避免长期受压出现台面凹陷变形。设备正面预留充足的操作空间，操作人员可轻松完成工件上下料操作，侧部护板既可以遮挡内部液压管路与结构件，避免加工碎屑、灰尘落入设备内部影响运行，也能提升设备整体的外观整洁度，底部安装底板预留地脚安装孔，可通过膨胀螺栓将设备固定在车间地面或专用工作台上，减少设备满负荷运行时的震动与位移。设备的液压动力单元可根据实际安装需求布置在机架侧部或后部，通过高压油管与上部油缸连接，配套的电控系统可实现压头下行、保压、回程的自动化作业循环，操作人员仅需完成工件放置与启动操作，即可完成单次压合作业，有效降低操作人员的劳动强度。设备整体外形紧凑，占地面积较小，不需要大型设备的专用安装场地，可灵活布置在生产线的压装工位、独立加工工位上，适配多品种小批量的柔性生产需求，压合作业行程可根据工件高度进行调整，适配不同高度尺寸的工件加工需求，压合压力可通过液压系统调压阀进行调节，避免压力过大压坏工件或是压力不足导致压装不到位的问题。
