铸造厂用Kumera系列熔炉燃烧器概念结构

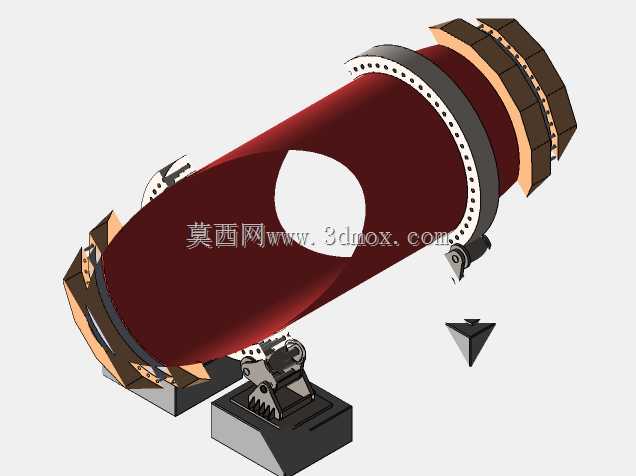

该三维结构呈现的是应用于铸造生产场景的熔炉燃烧器概念方案，核心服务于铸造车间熔炼工序的热量供给环节，适配铸造厂中小型金属熔炼、铸型烘烤等实际作业需求，为现场燃烧加热设备的结构优化、布局调整提供直观的参考依据，并非可直接投产加工的完整定型设备，而是聚焦核心功能结构的概念性设计呈现。

从设备实际用途来看，该燃烧器配套卧式回转熔炉使用，可在熔炉回转作业过程中持续稳定输出高温热源，满足铸铁、有色金属等铸造原料熔炼过程的温度要求，同时可适配铸型烘干、砂芯预热等铸造车间辅助加热工序，其卧式筒状的主体结构可与现有同规格回转熔炉的安装接口匹配，无需大幅改动现有车间的设备基础布局。

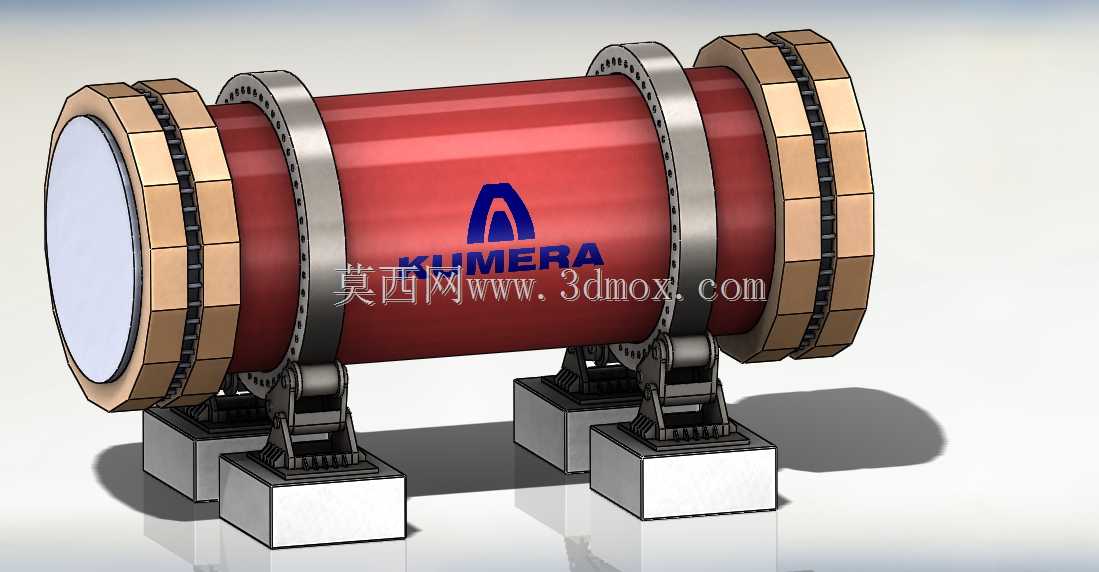

在产品功能特性上，该结构采用筒状主体搭配多道环形加强箍的设计，既能够承受高温作业环境下的结构热应力，也可适配炉体小角度回转的作业需求；两端的多段式密封连接结构可减少热量逸散，提升热源利用效率；底部的两组铰接式支撑座搭配方形安装基座，既可以稳定承托炉体与燃烧器的整体重量，也预留了炉体回转时的铰接活动余量，避免刚性支撑在炉体转动过程中出现结构卡滞或应力断裂问题。

从设计思路层面，该方案以铸造厂实际在用的熔炉燃烧器为原型，省略了非核心的外接管路、控制元件等附属结构，重点还原核心的炉体、支撑、连接结构的相对位置与配合关系，让使用者能够快速把握该类燃烧器的核心布局逻辑，可作为新设备研发初期的方案参考，也可用于车间操作人员的设备结构认知培训。

在外形尺寸与安装边界上，该结构的主体筒段为等径圆柱结构，整体长度与筒径比例适配中小型铸造车间的工位空间，底部支撑座的安装孔位间距符合常规工业炉安装基础的通用尺寸要求，两端连接法兰的外径、螺栓孔分布可与同规格的炉口、燃烧器输出端直接对接，安装时无需额外制作过渡连接件，支撑座下方的方形基座可直接固定在车间混凝土基础或钢制安装平台上，整体安装占用的横向、纵向空间预留了足够的检修操作余量，不会与周边的上料、出料设备产生空间干涉。
