标准集装箱角部连接铸钢角件结构

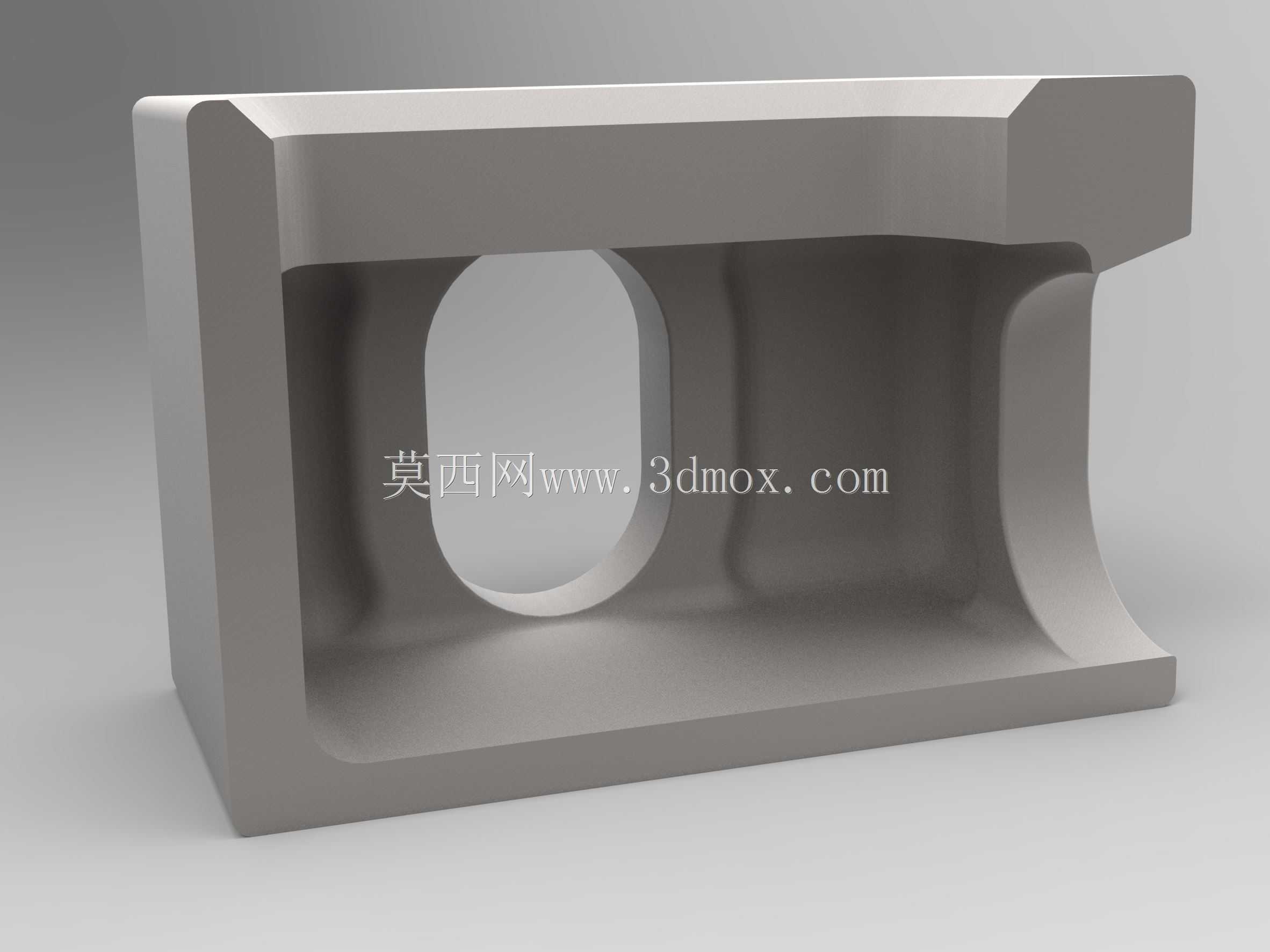

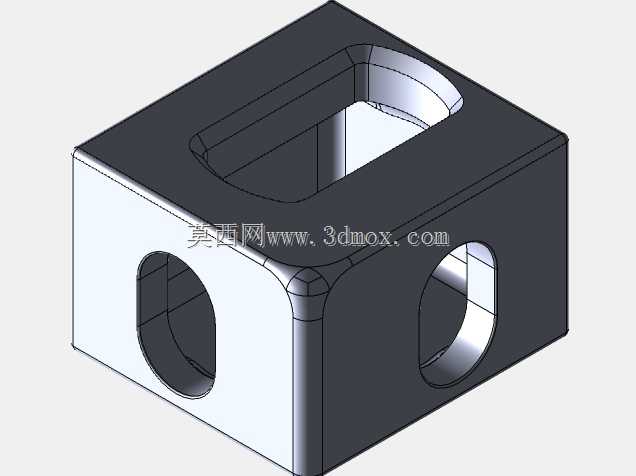

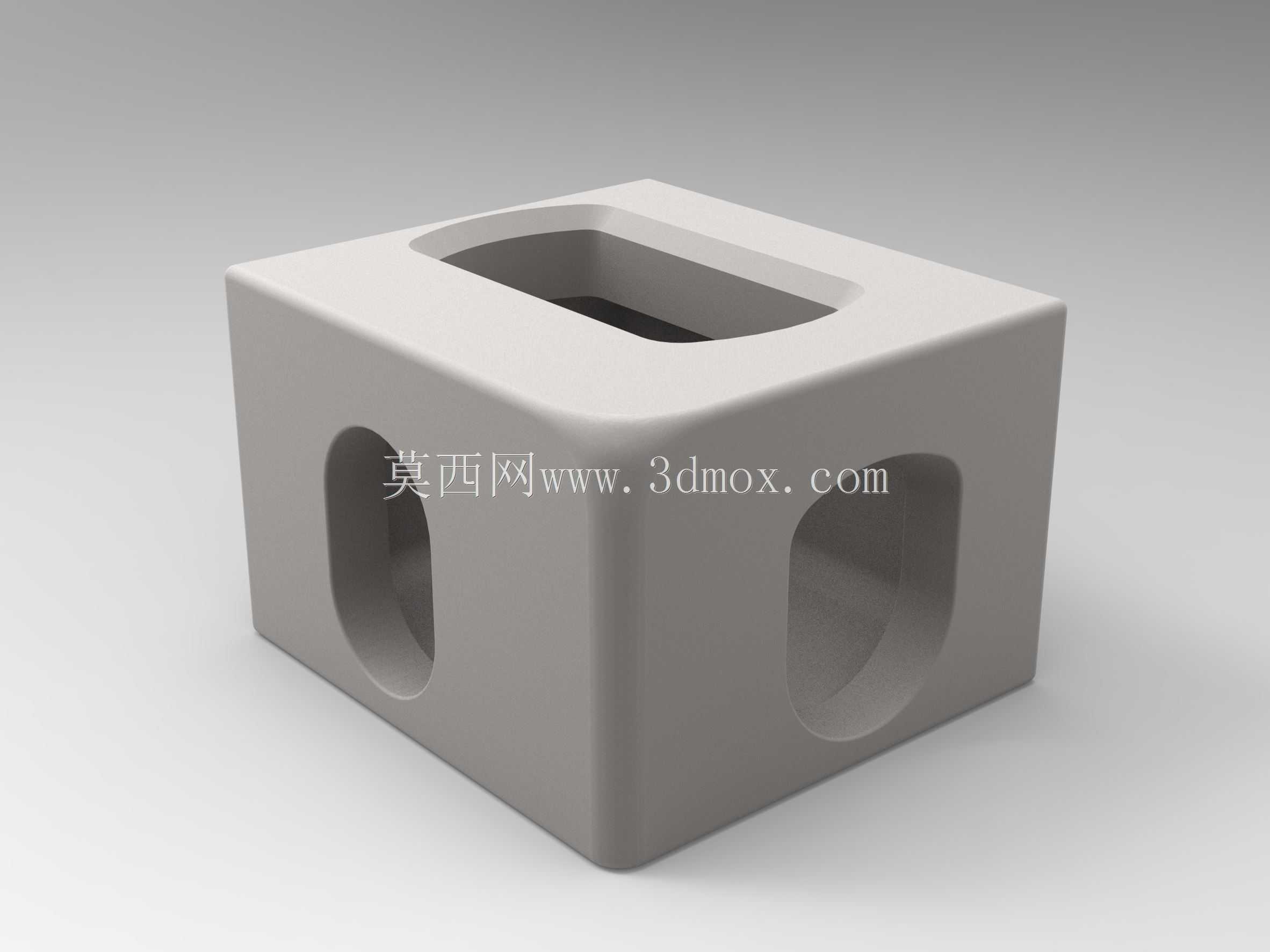

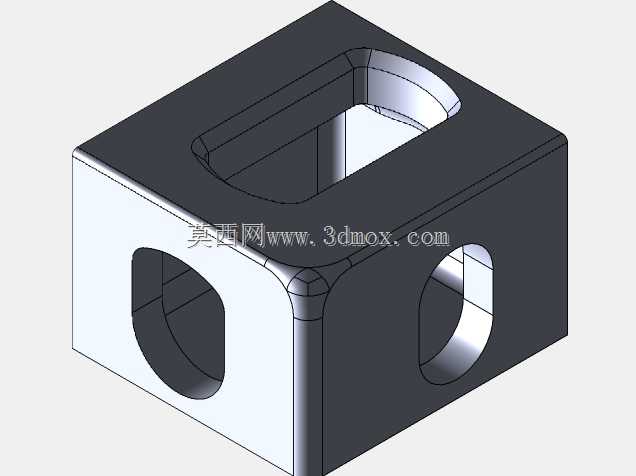

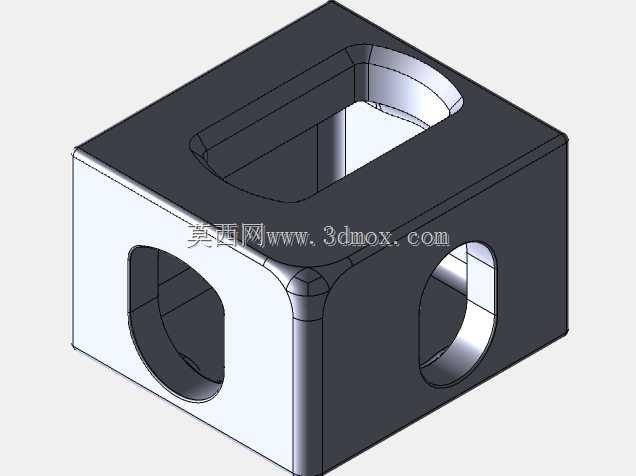

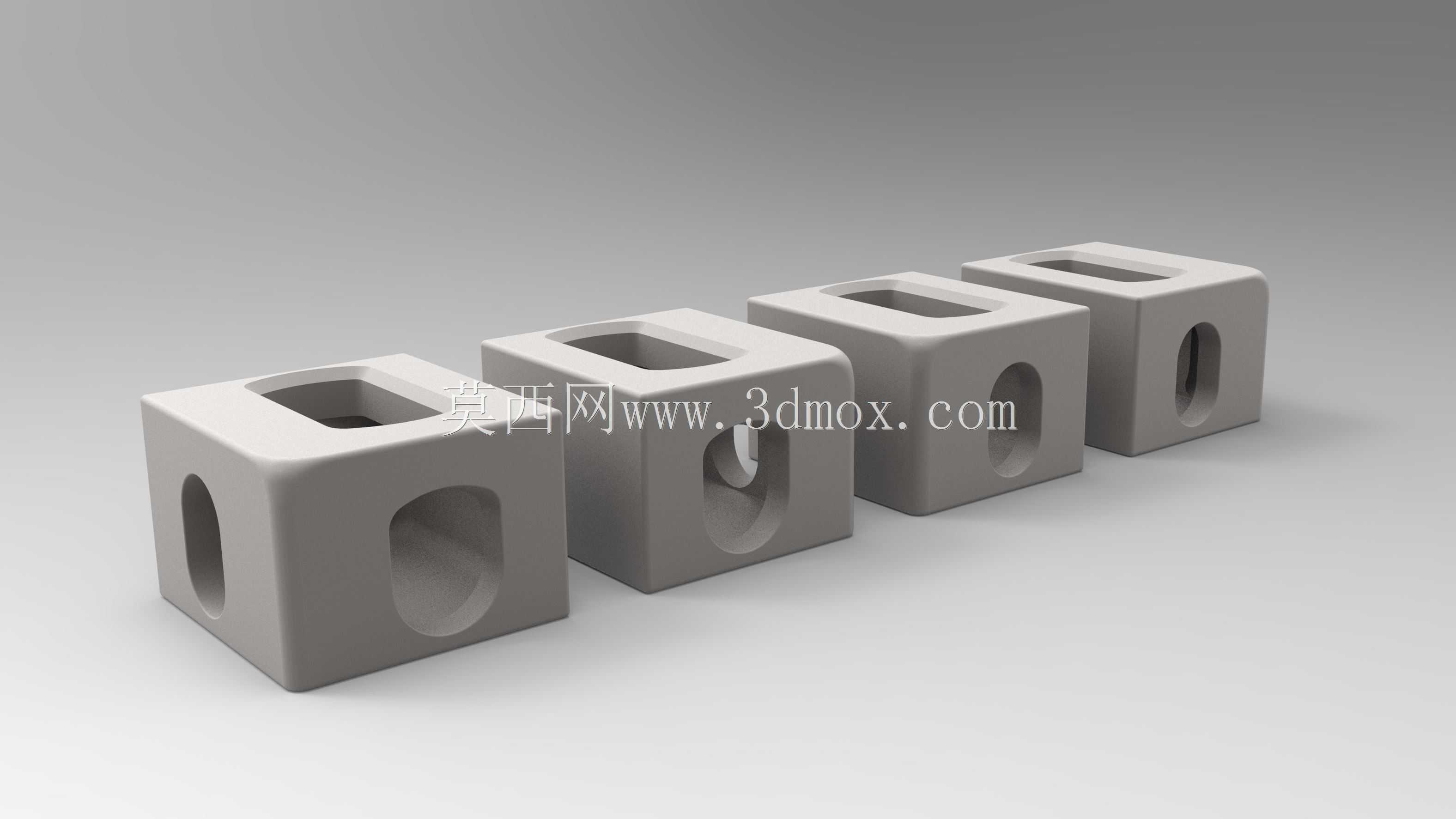

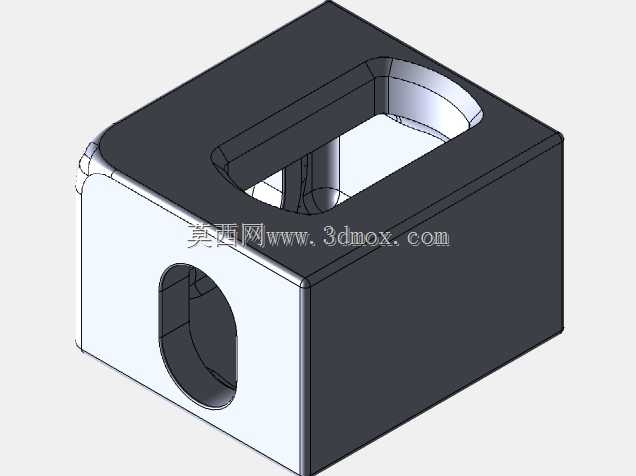

该铸钢角件是集装箱储运体系中核心的受力连接构件，广泛应用于国际标准海运集装箱、铁路联运集装箱、公路货运集装箱的八个角部位置，是实现集装箱堆码、吊装、锁固、牵引等全流程作业的关键承载部件。在港口堆场作业场景中，岸桥、场桥的吊具通过与角件的开孔啮合完成集装箱的起吊移位，堆码作业时上下层集装箱通过角件的贴合面与扭锁结构实现稳固叠放，最高可支持8-9层标准箱的堆高载荷；在铁路与公路运输场景中，运输载具上的旋锁机构嵌入角件侧孔，可将集装箱牢牢固定在载具平台上，避免运输过程中发生窜动、倾覆风险；在集装箱船舶舱内与甲板装载场景中，舱格导槽与甲板绑扎件同样依托角件完成定位与固定，保障远洋航行过程中集装箱组的整体稳定性。该角件采用整体铸造成型工艺，整体为近似立方体的实心块体结构，设计过程中严格遵循国际标准的尺寸边界要求，各面开孔的位置、尺寸、弧度均经过精准校核，确保不同厂商生产的标准角件具备完全互换性，可适配全球范围内所有标准集装箱的装卸、固定工装。顶面开设的长椭圆形开孔用于吊具转锁的插入与啮合，可承受整箱满载状态下的垂直起吊载荷；侧面开设的腰型开孔分别用于水平方向的牵引、横向固定以及堆码时的扭锁连接，开孔边缘均做圆弧过渡处理，避免应力集中导致的长期载荷下开裂问题。角件的外表面各贴合面均经过平整度处理，堆码时上下角件可实现完全贴合，均匀传递上层集装箱的垂直载荷，避免局部应力过大造成的箱体变形。设计过程中充分考虑了铸钢件的工艺特性，所有棱边均设置铸造圆角，避免铸造过程中出现冷隔、缩孔等缺陷，同时在受力核心区域做了壁厚加强处理，在控制整体重量的前提下最大化提升结构强度，可承受堆码、起吊、绑扎等多工况下的复合载荷，满足集装箱全生命周期内反复使用的强度要求，适配海运高盐雾、铁路高低温交变、公路颠簸振动等复杂服役环境，保障集装箱在多式联运全流程中的连接可靠性。
