仿生四足机械豹行走机构结构设计

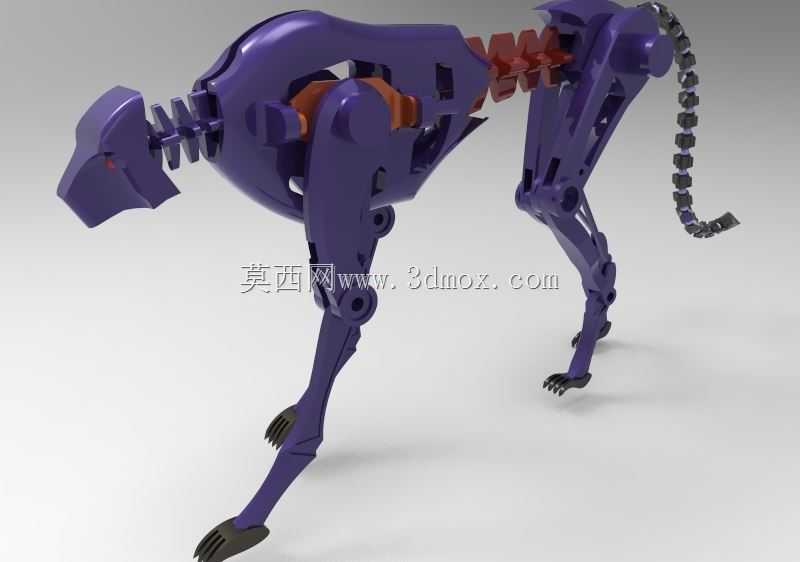

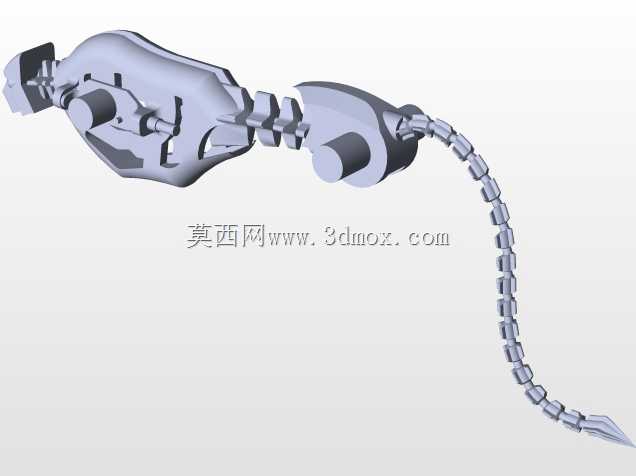

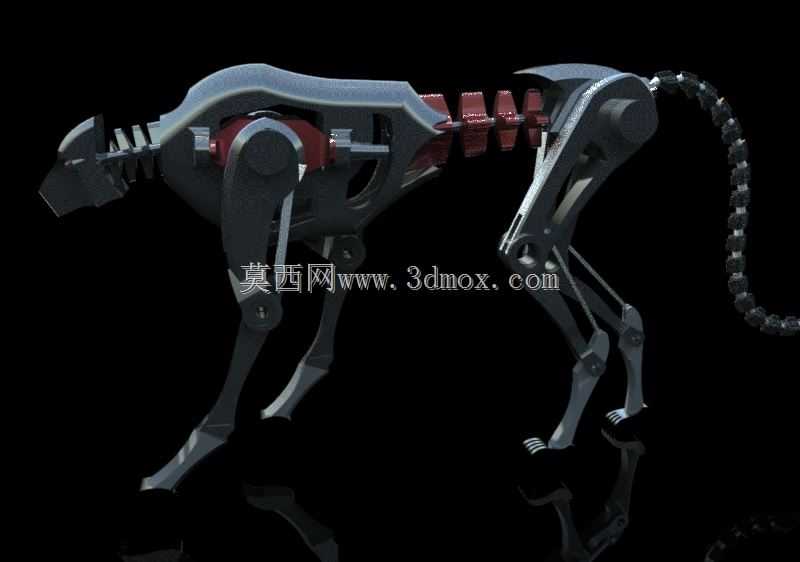

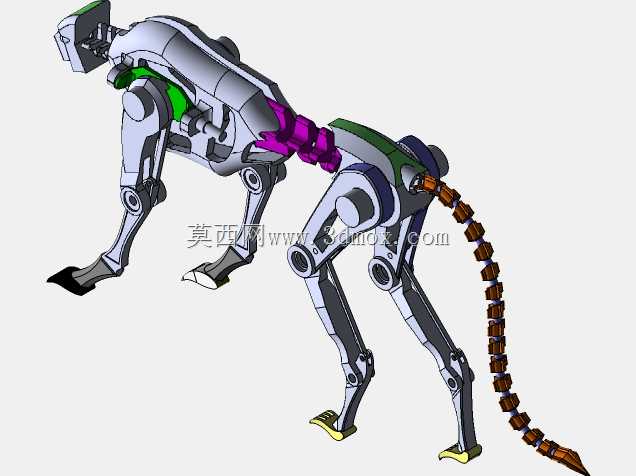

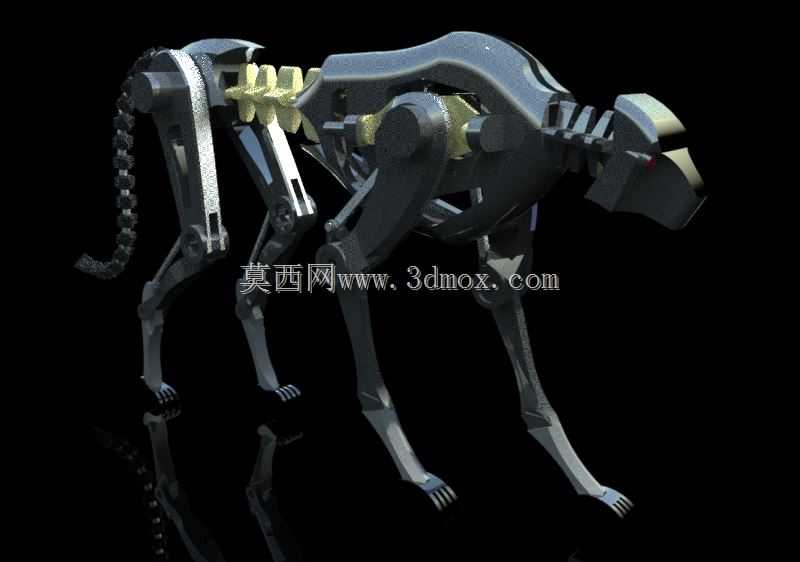

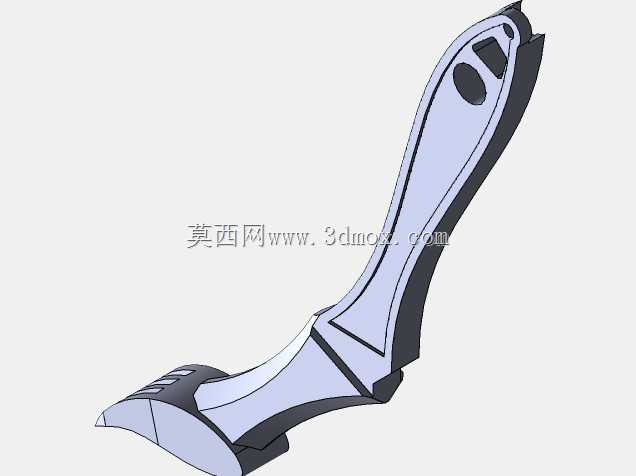

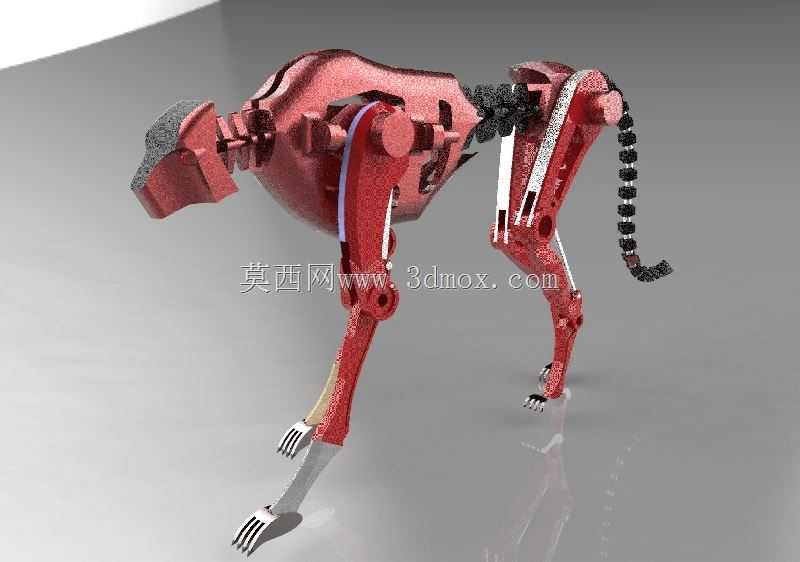

这款仿生四足机械豹的结构设计，核心面向仿生机器人研发、科普展示、特种作业装备原型验证等场景，可作为复杂地形行走机构的试验载体，适配山地巡检、狭小空间探测、科普教具开发等实际用途，通过复刻豹类动物的骨骼运动逻辑，实现更贴近生物的灵活行走能力。从功能特性来看，该结构采用分节式脊柱设计，脊柱段设置多组铰接联动结构，可在行进过程中配合四肢动作完成躯干的屈伸、扭转，模拟真实猎豹奔跑时的躯干蓄力与释能过程，大幅提升行走过程的步态流畅度与越障能力；四肢采用多连杆铰接结构，对应生物豹的腿部骨骼关节设置髋、膝、踝三级转动副，关节处预留驱动元件安装位，可根据负载需求选配舵机或液压驱动单元，实现慢走、小跑、跳跃等多步态切换；尾部采用多节串联铰接结构，可在运动过程中动态调整重心位置，提升快速移动、转向过程中的整机稳定性，避免侧翻风险。设计思路上，整体以生物豹的骨骼解剖结构为原型，进行工程化简化适配，在保留生物运动核心自由度的前提下，减少不必要的冗余结构，降低加工与装配难度：躯干主框架采用镂空式承力结构，在保证整体结构刚度的前提下尽可能降低自重，减少行走过程中的驱动负载；脊柱的红色联动构件采用等距分节布置，每节之间设置限位结构，避免关节超程造成结构损坏，同时保证躯干弯曲角度符合真实生物的活动范围；四肢的连杆长度比例严格参考真实豹类的腿部骨骼比例，确保运动过程中足端的运动轨迹贴合生物行走的落地点逻辑，降低行走过程的机身颠簸。外形尺寸与安装边界方面，整机整体轮廓参考成年猎豹的体型比例进行缩放设计，整体长度控制在1.2米左右，肩高约0.7米，躯干宽度不超过0.3米，各关节的转动范围均做了边界限位设计：髋关节前后摆角范围为-45°到60°，膝关节摆角范围为0°到90°，踝关节摆角范围为-30°到30°，脊柱段的单节弯曲角度不超过8°，整体弯曲弧度最大可实现躯干向上拱起15°、向下舒展10°，所有驱动元件、传动构件均内嵌于结构框架内部，无外凸尖锐结构，足端设置柔性安装位，可适配橡胶垫、防滑爪等不同接触件，满足硬质地面、松软土路等不同接触面的行走需求，整机底部预留控制模块、电源模块的安装仓，可直接集成配套的电控系统完成整机装配，无需额外拓展外部安装空间。
