六自由度并联运动定位平台结构设计

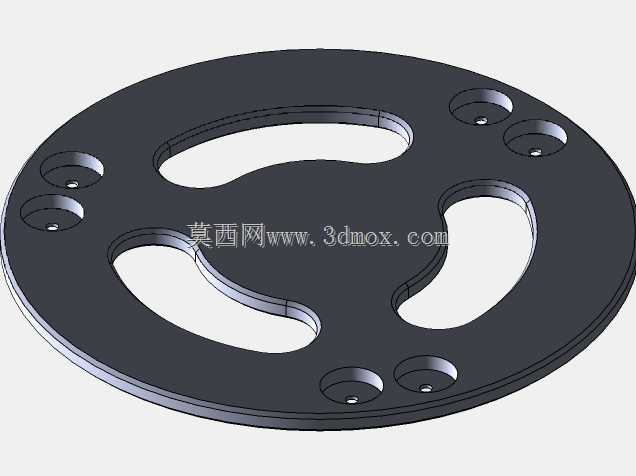

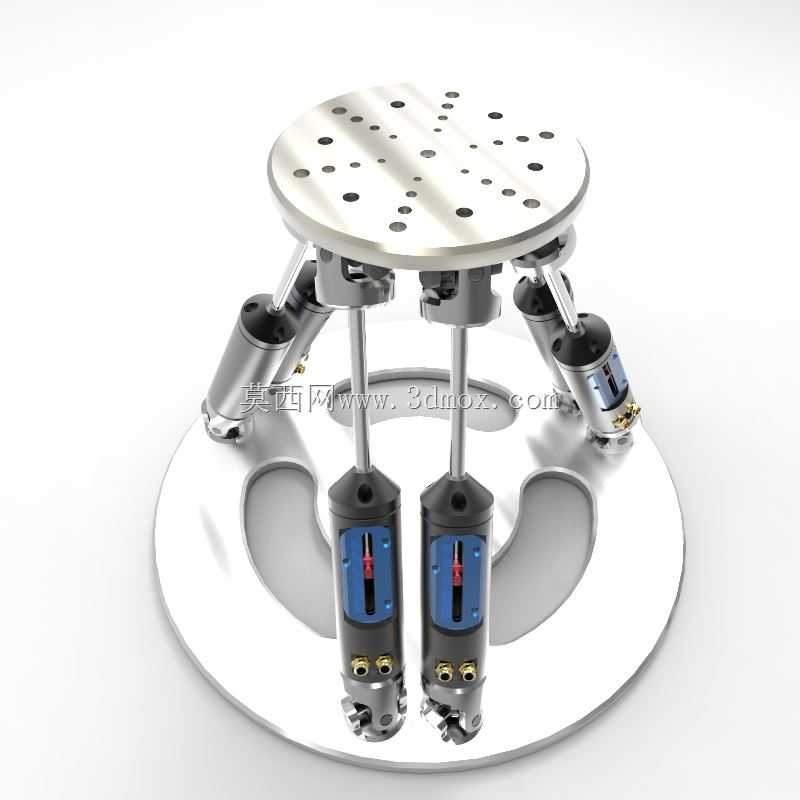

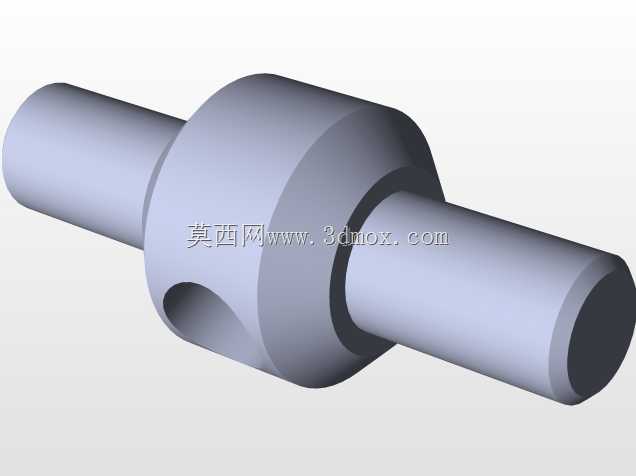

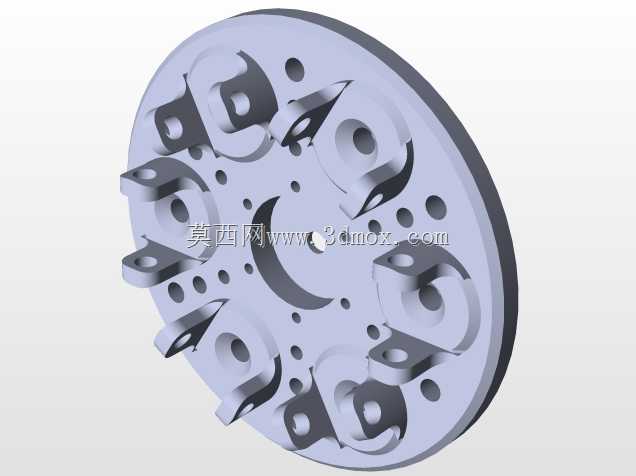

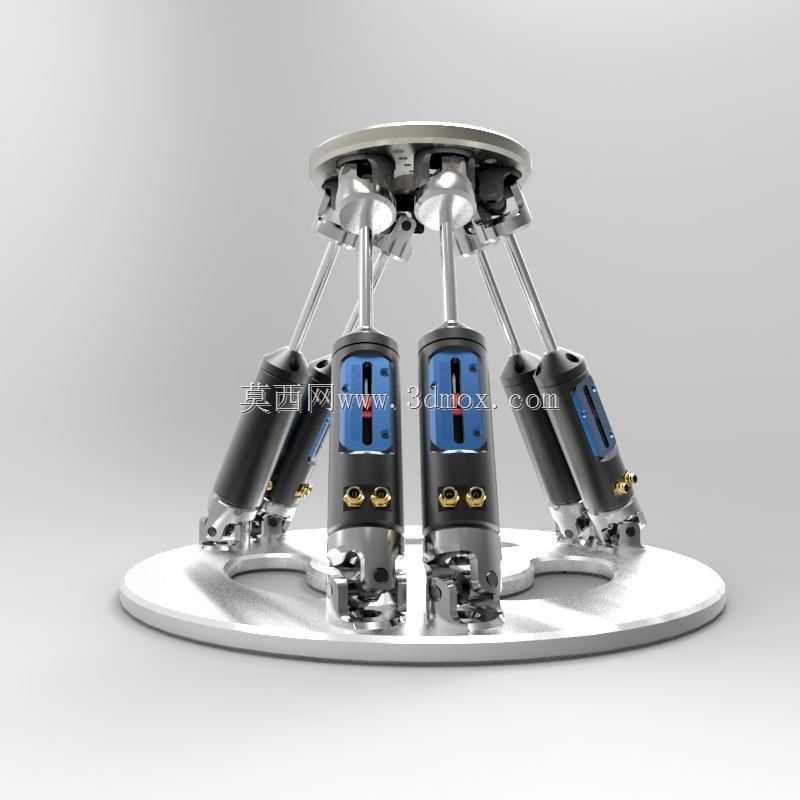

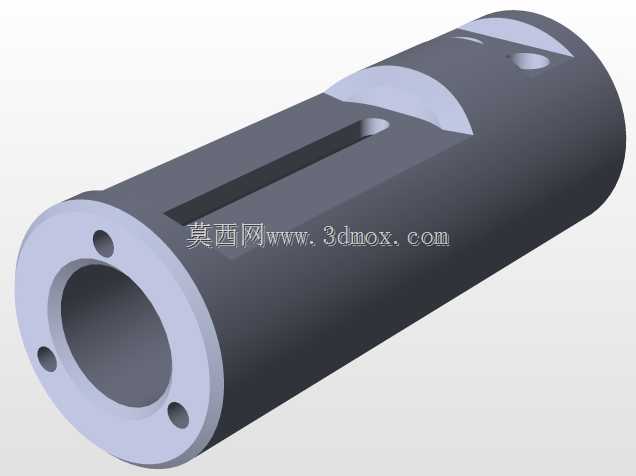

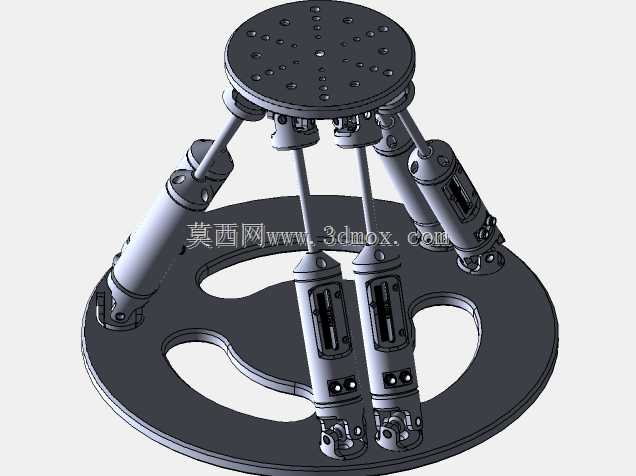

该六自由度并联运动平台是典型的斯图尔特并联构型设备，核心应用场景覆盖精密加工定位、航空航天部件运动模拟、车载设备振动测试、光学元件姿态微调、医疗手术机器人定位执行端等多个高精度工业领域，相比传统串联式多轴运动机构，其具备更高的结构刚性、更快的动态响应速度与更小的累计运动误差，能够在紧凑的安装空间内实现六个自由度的复合运动输出。设备上下两端采用圆形刚性安装基座作为承载基础，上下基座之间均匀布置六组可伸缩驱动支链，每组支链通过两端的万向铰接结构分别与上下基座连接，铰接点沿基座圆周方向等角度排布，保证各支链受力均匀，避免运动过程中出现偏载卡顿的问题。驱动支链集成了直线伸缩执行单元，通过六组支链的伸缩量协同配合，可实现上平台沿X、Y、Z三个轴向的直线平移，以及绕三个轴向的旋转摆动，能够复现复杂的空间运动轨迹，满足不同场景下的位姿调整需求。在设计思路上，该结构优先考虑刚性与运动精度的平衡，上下基座采用高强度铝合金一体加工成型，在保证整体结构轻量化的同时，有效降低运动过程中的基座形变，铰接位置采用高精度关节轴承，消除传动间隙，保证运动传递的准确性；驱动支链的缸体部分采用对称式布局设计，预留了传感器安装位与油路/电路走线通道，方便后续加装位移反馈元件与动力管线，支链的伸缩行程经过严格的运动学仿真校核，确保在全行程运动范围内各支链不会发生运动干涉，同时覆盖常用的位姿调整角度与位移范围。从安装边界来看，下基座为整圆平板结构，沿圆周方向预留了均匀分布的安装固定孔位，可直接通过螺栓固定在水平安装基础上，不需要额外设计复杂的转接工装；上平台表面同样预留了标准化的安装接口，可根据使用需求搭载测试工装、加工主轴、光学载台等不同功能部件，设备整体外轮廓为圆柱形结构，安装占用空间规整，方便在生产线、实验台架等有限空间内进行布局安装。实际使用过程中，该平台可根据负载需求匹配不同推力的驱动单元，小推力版本可用于精密光学调整、微装配作业等轻载高精度场景，大推力版本可用于飞行模拟台、重型设备振动测试等重载场景，六支链协同的控制逻辑可通过运动学解算实现精准的位姿控制，运动过程平稳无冲击，能够长时间连续运行保持定位精度，相比同行程的串联运动机构，其整体结构高度更低，承载能力更强，运动惯量更小，尤其适合对动态响应速度和定位精度有较高要求的工业应用场景。
