立式颗粒物料自动定量包装设备结构

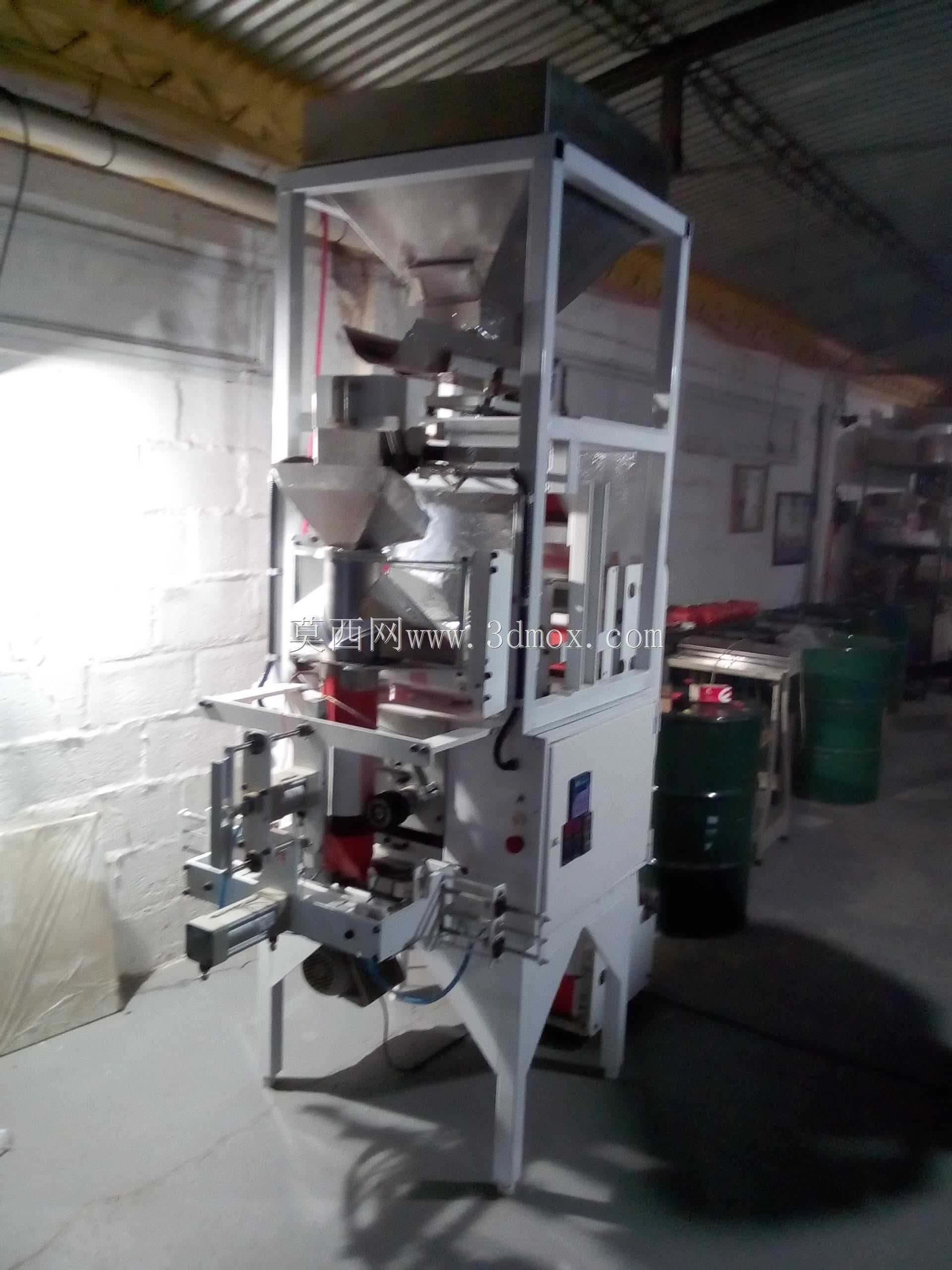

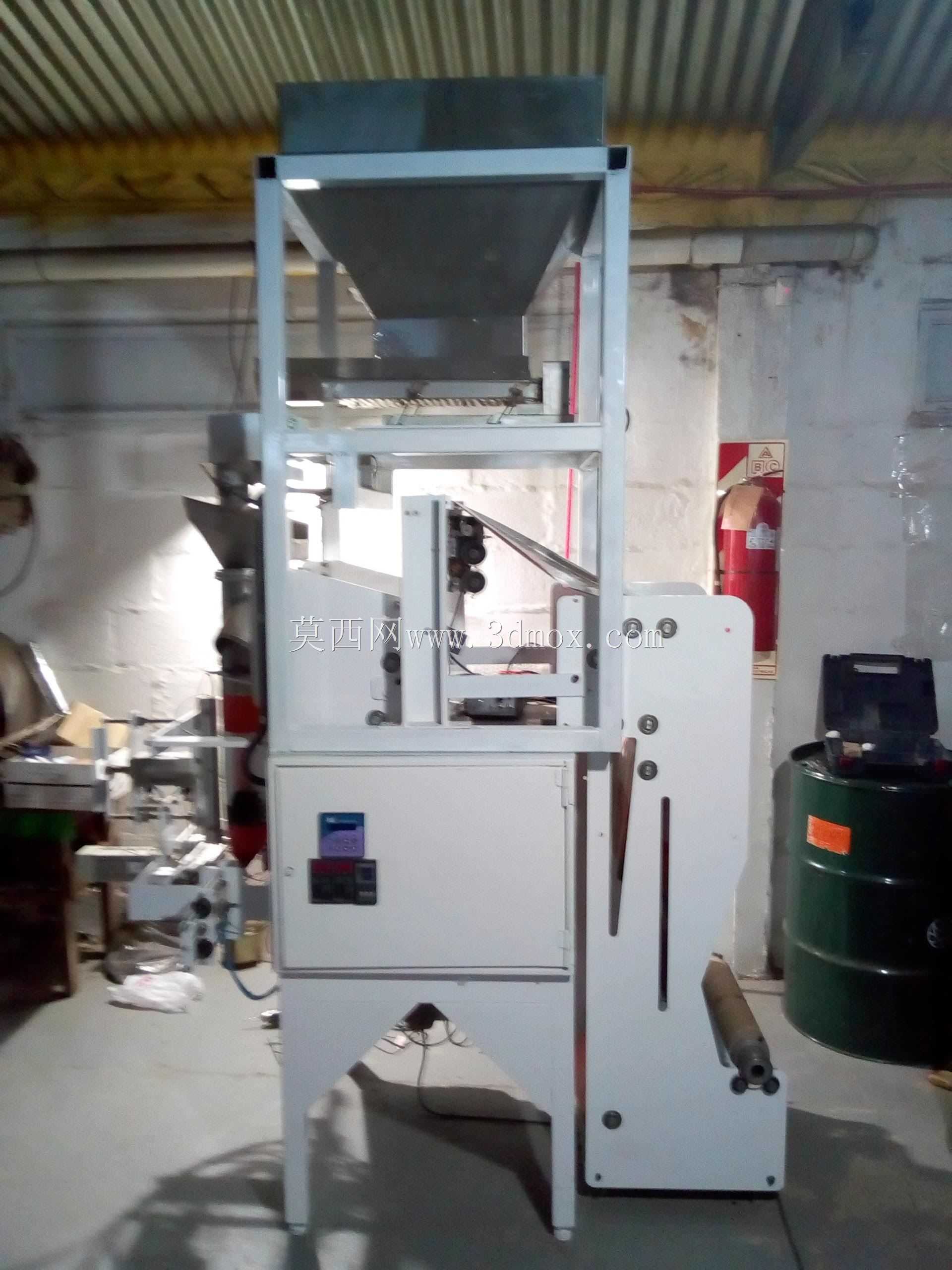

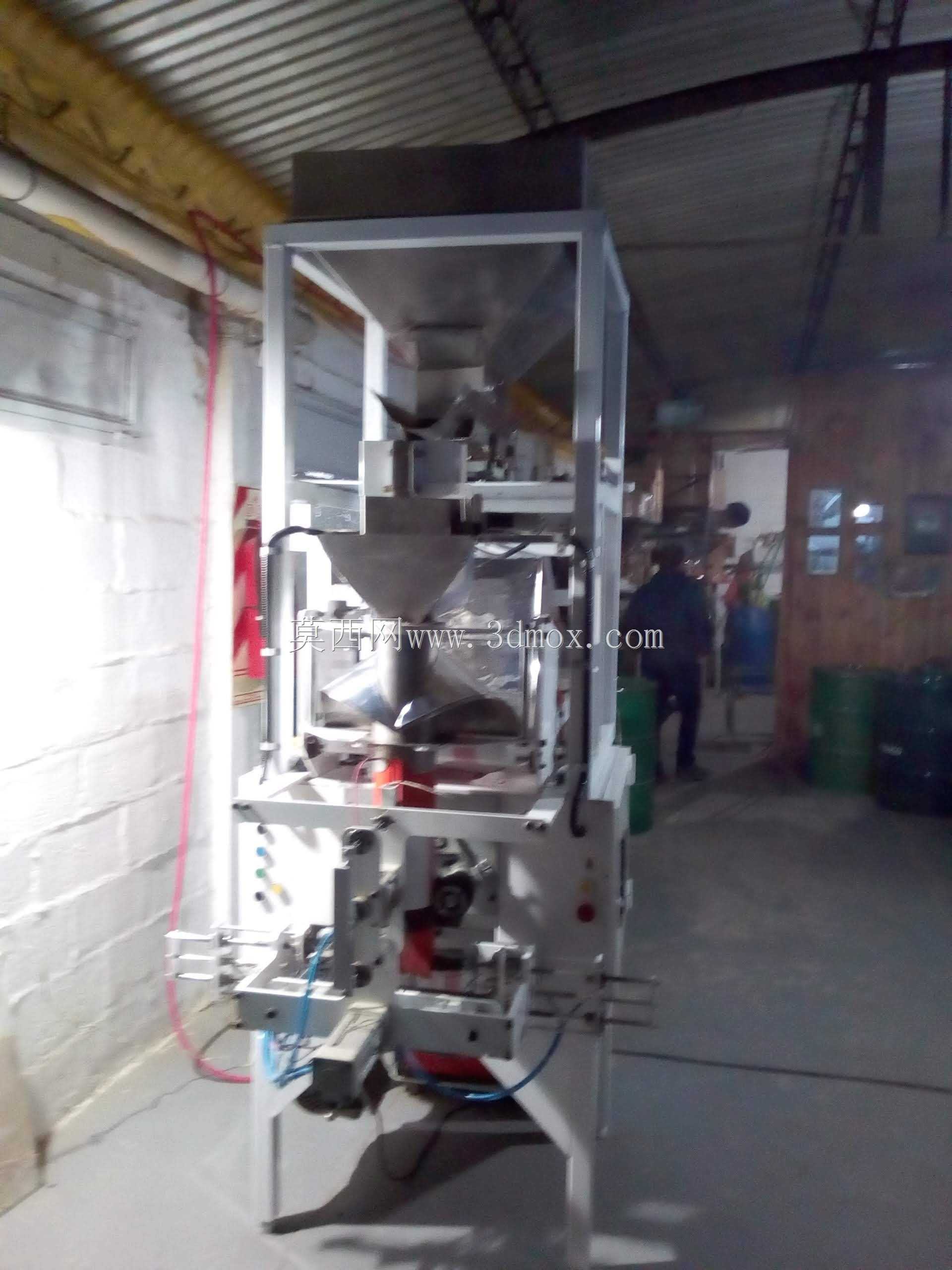

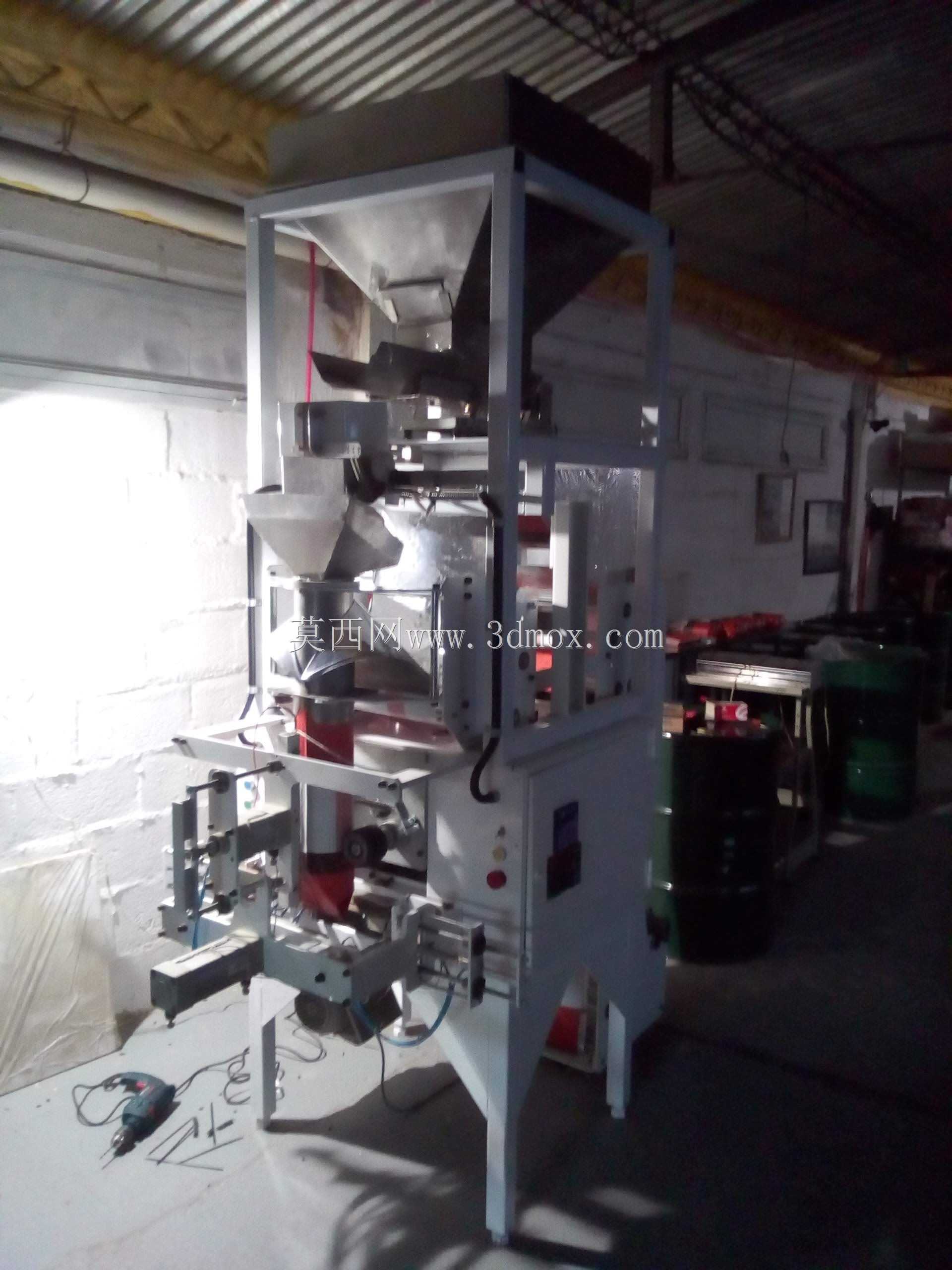

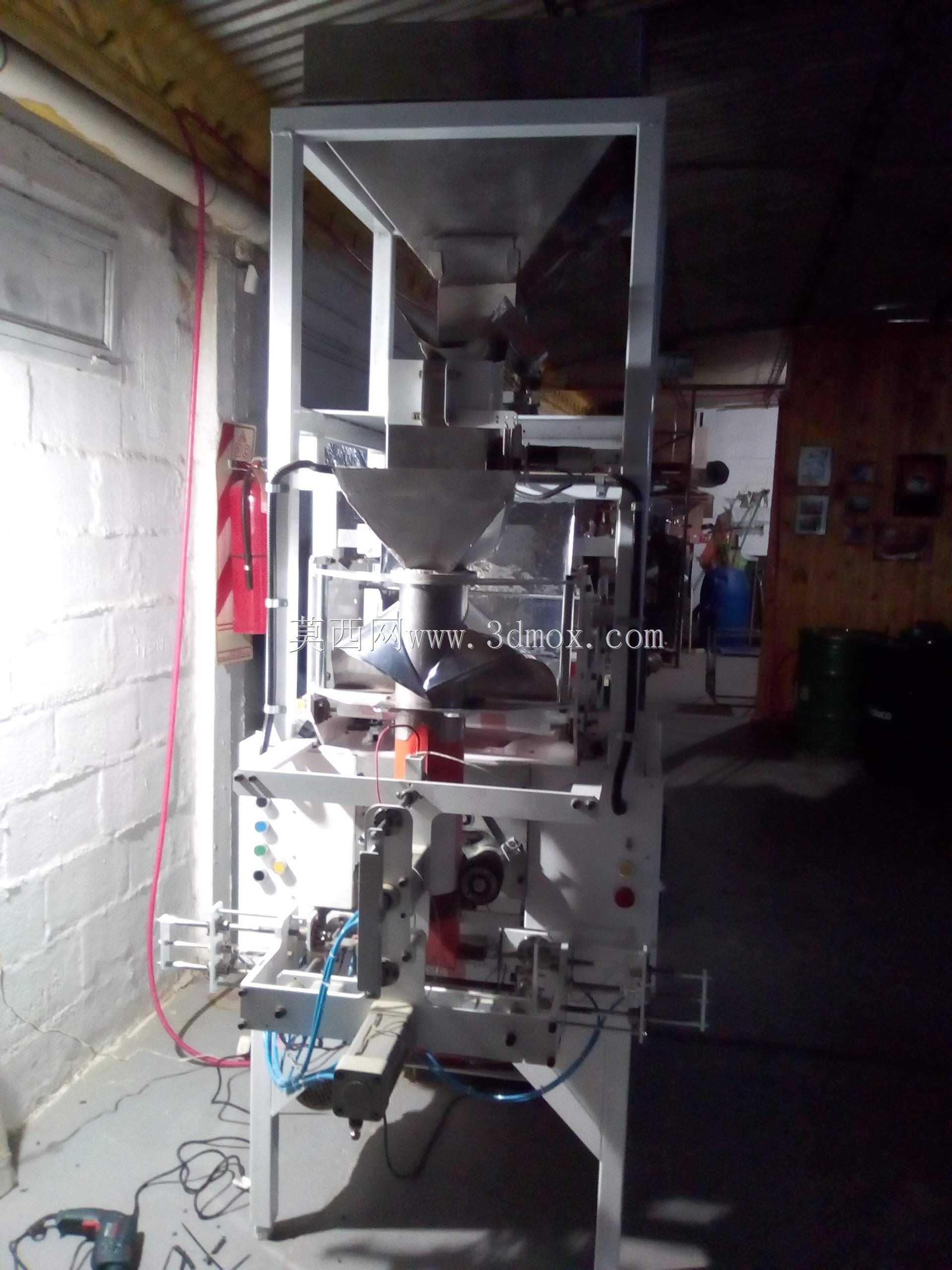

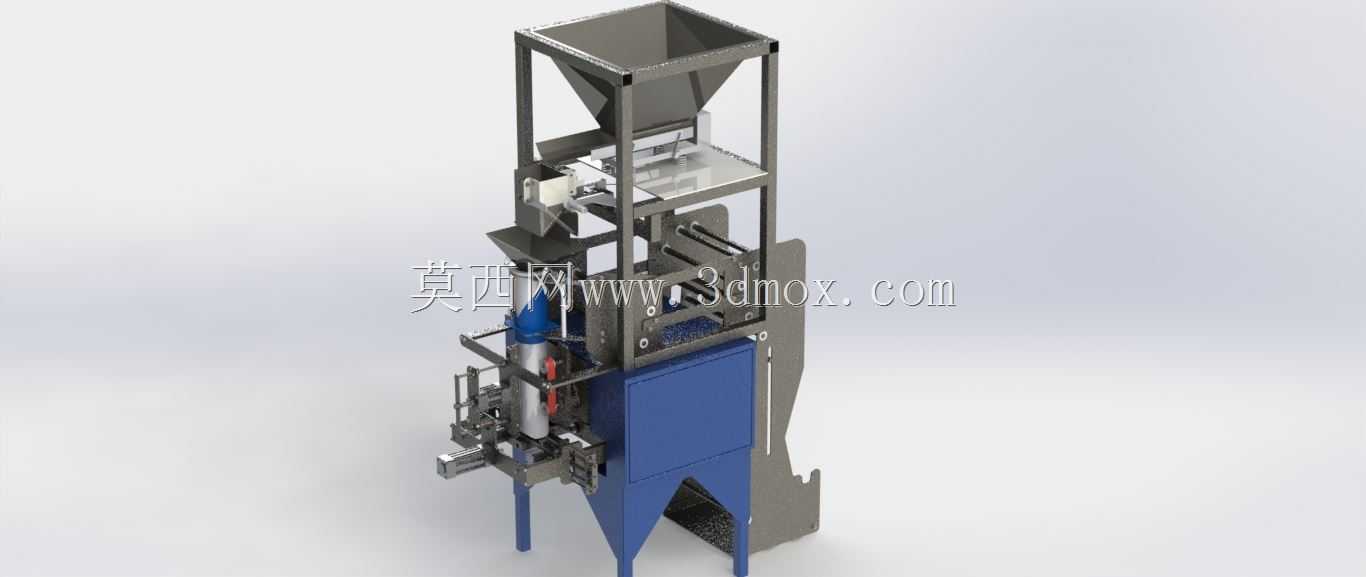

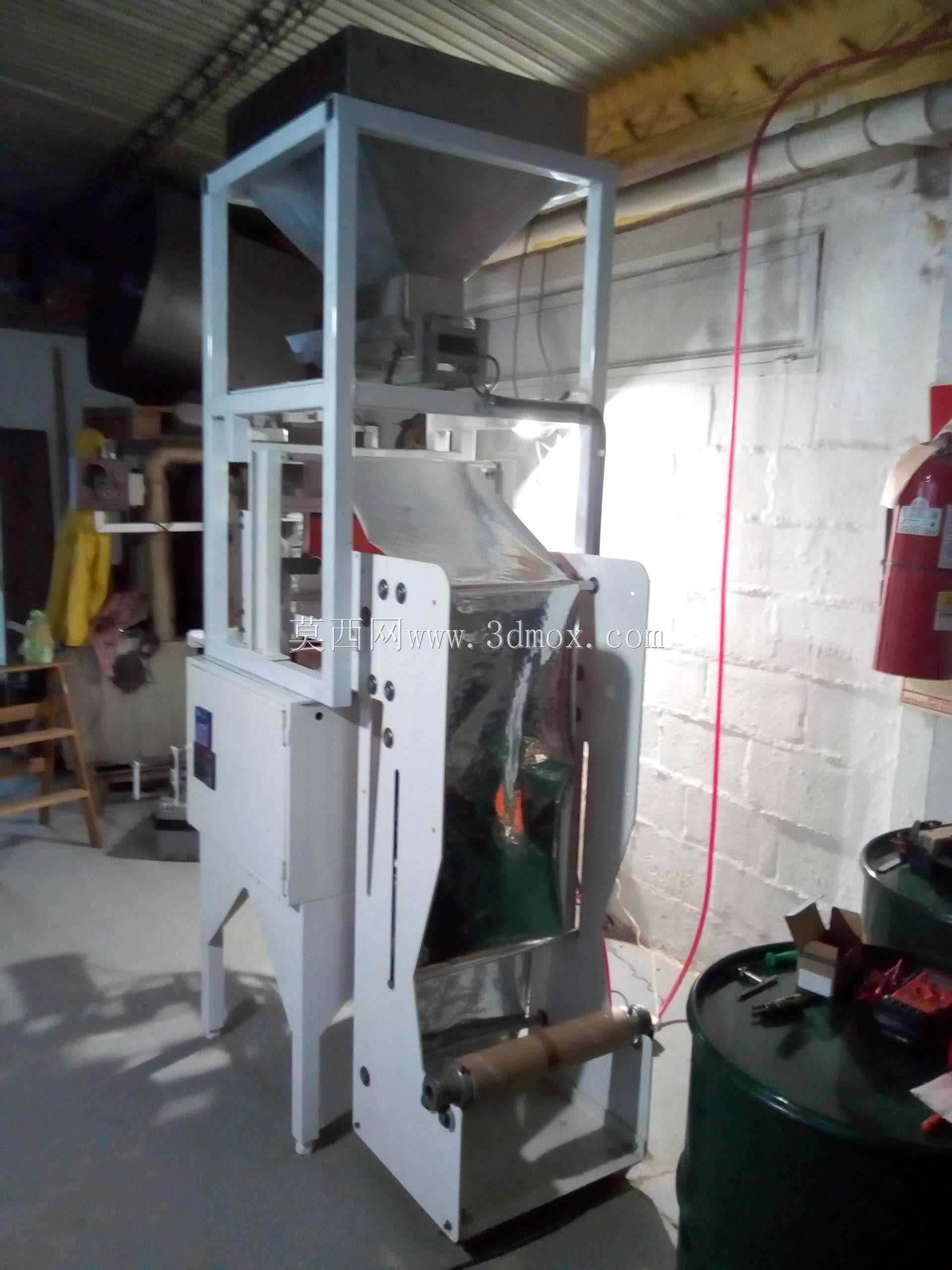

这款立式包装设备主要面向粮食加工、化工原料、食品添加剂、塑料粒子等散状颗粒类物料的生产包装场景，可适配中小规格袋装产品的生产工序，衔接上游物料储料仓与下游缝包、输送工位，完成从物料进料到定量装袋的全流程作业，能有效替代人工称重装袋的传统作业模式，降低生产一线的人工劳动强度，减少物料洒落浪费，提升包装工序的计量精度与作业效率。设备整体采用立式框架布局，顶部设置敞口式进料料斗，料斗采用大倾角溜边设计，可避免流动性一般的颗粒物料出现架桥、堵料问题，进料段衔接计量控制单元，采用重力式落料配合截料闸门结构，可根据预设包装重量完成粗给料、精给料两阶段进料，保证每袋物料的重量误差控制在生产允许范围内，计量单元下方设置接料导向斗，可将计量完成的物料精准导入下方套在出料口的包装袋内，出料口位置设置夹带机构，作业时可自动夹紧包装袋口，避免装料过程中出现物料扬尘、袋口脱落的问题。设备侧部集成气动控制组件与动力执行单元，所有管线沿框架型材规整排布，既避免生产过程中物料散落损坏管线，也方便后期运维人员检修更换部件。设计过程中充分考虑生产现场的安装适配性，整体框架采用方管焊接成型，底部设置可调支撑脚，可适配地面不平整的生产车间，设备整体占地宽度较小，可直接对接现有生产线的出料端，无需对原有车间布局做大幅改造。设备的操作与维护空间预留充足，计量调节机构、截料闸门、夹带组件等易损耗、需频繁调整的部件均设置在便于人员操作的高度位置，日常清理残留物料、更换易损件无需拆解主体框架。设备可适配不同幅宽的包装袋，通过调整出料口尺寸与夹带机构的开合范围，即可满足不同规格包装的生产需求，适配多品种小批量的生产场景，整体结构兼顾运行稳定性与维护便捷性，可满足连续化生产的作业要求。
