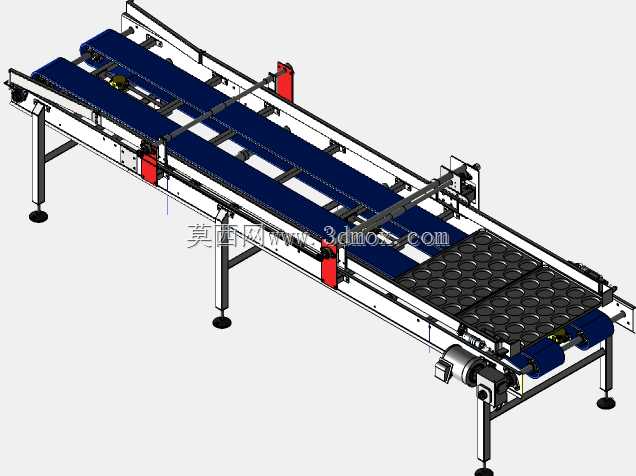

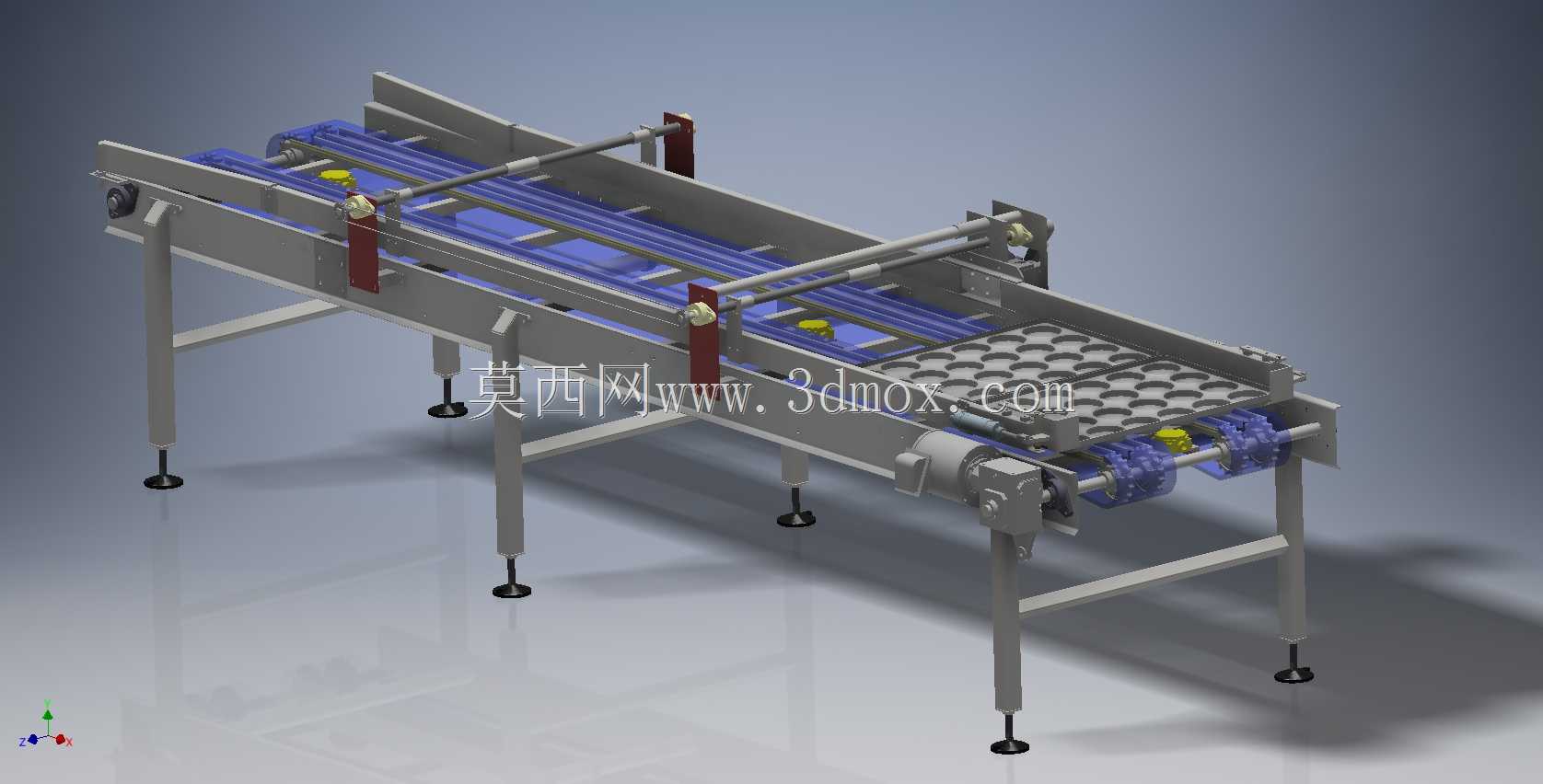

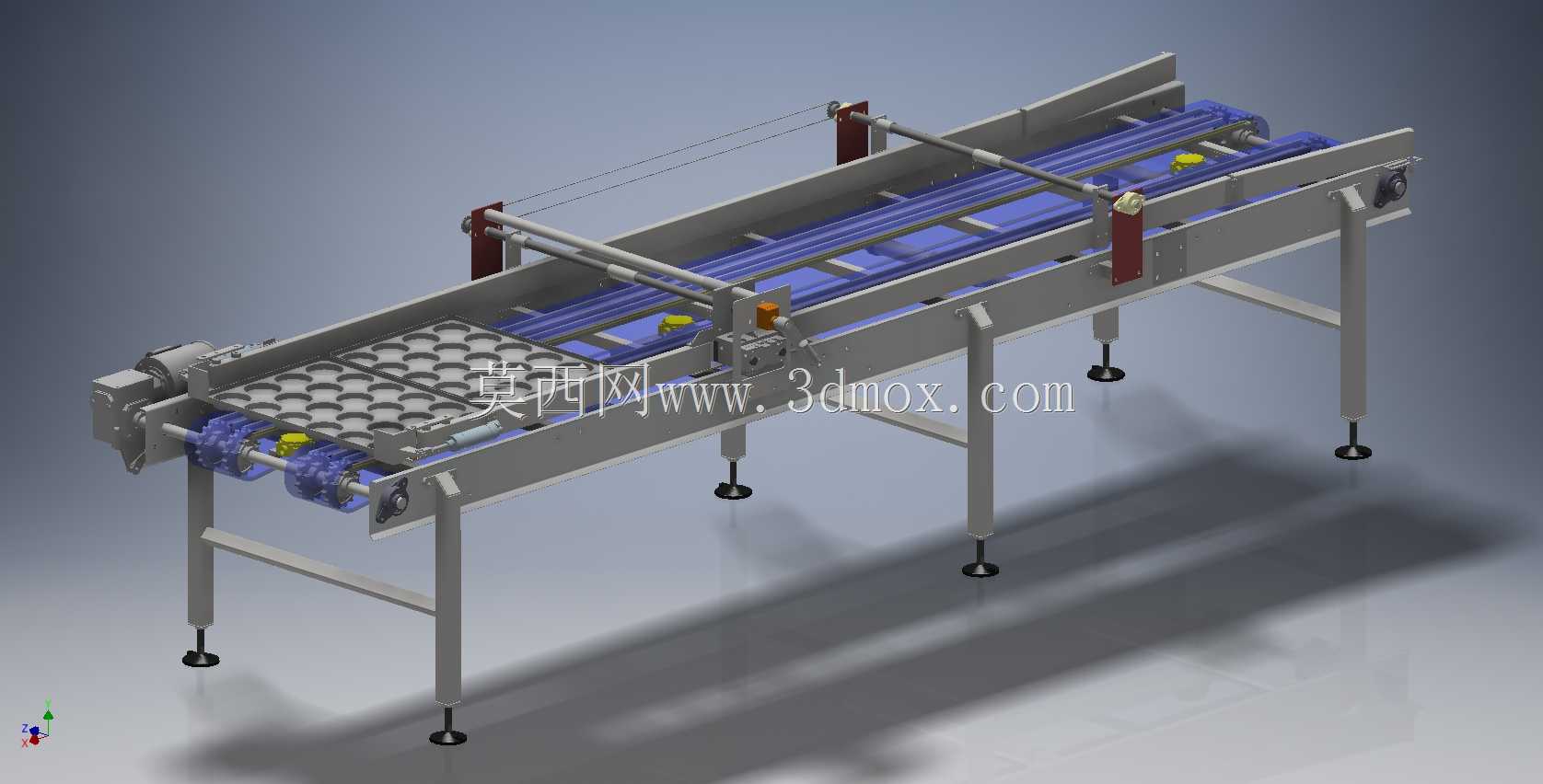

可调节宽度双股托盘输送设备结构

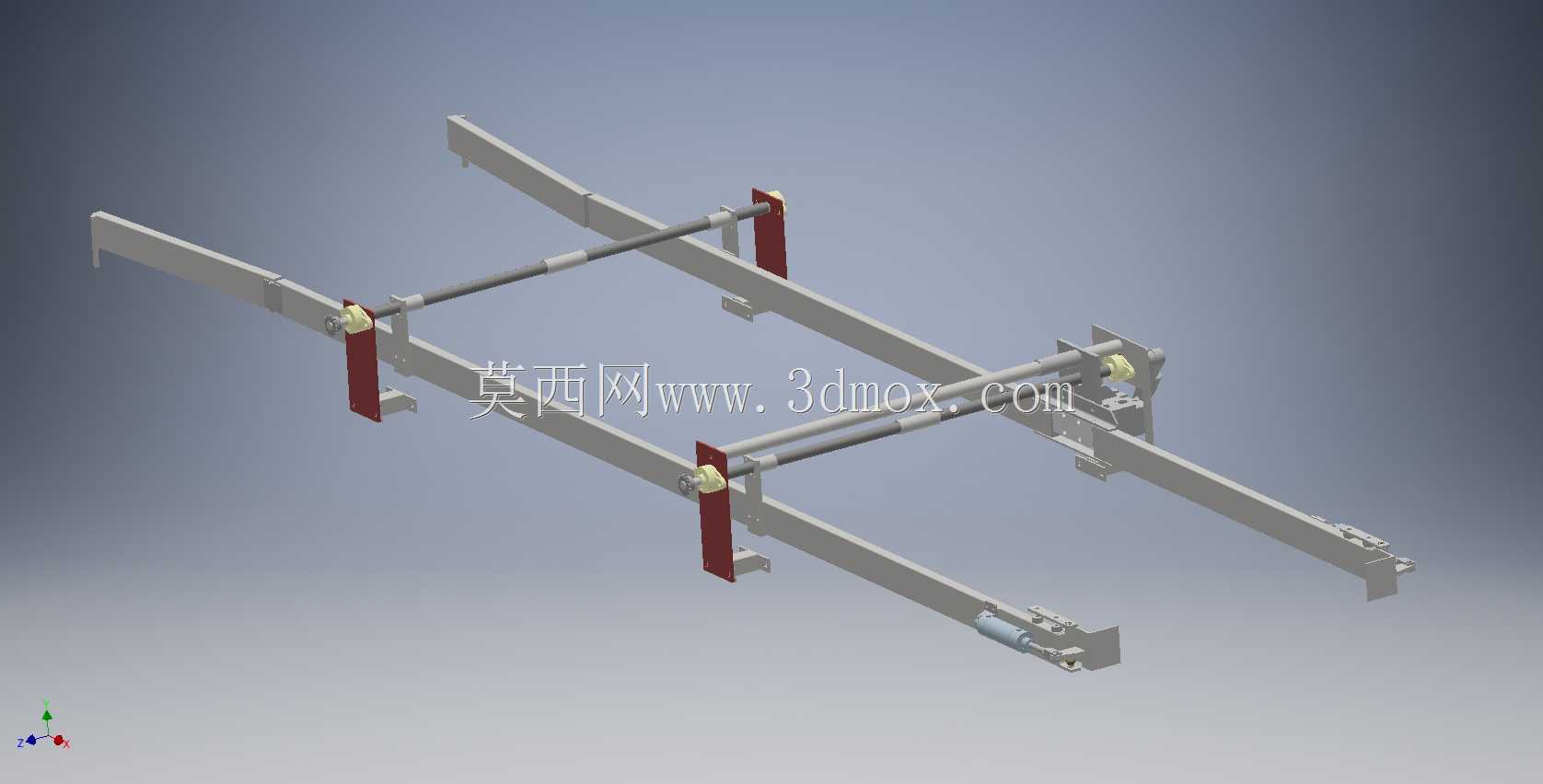

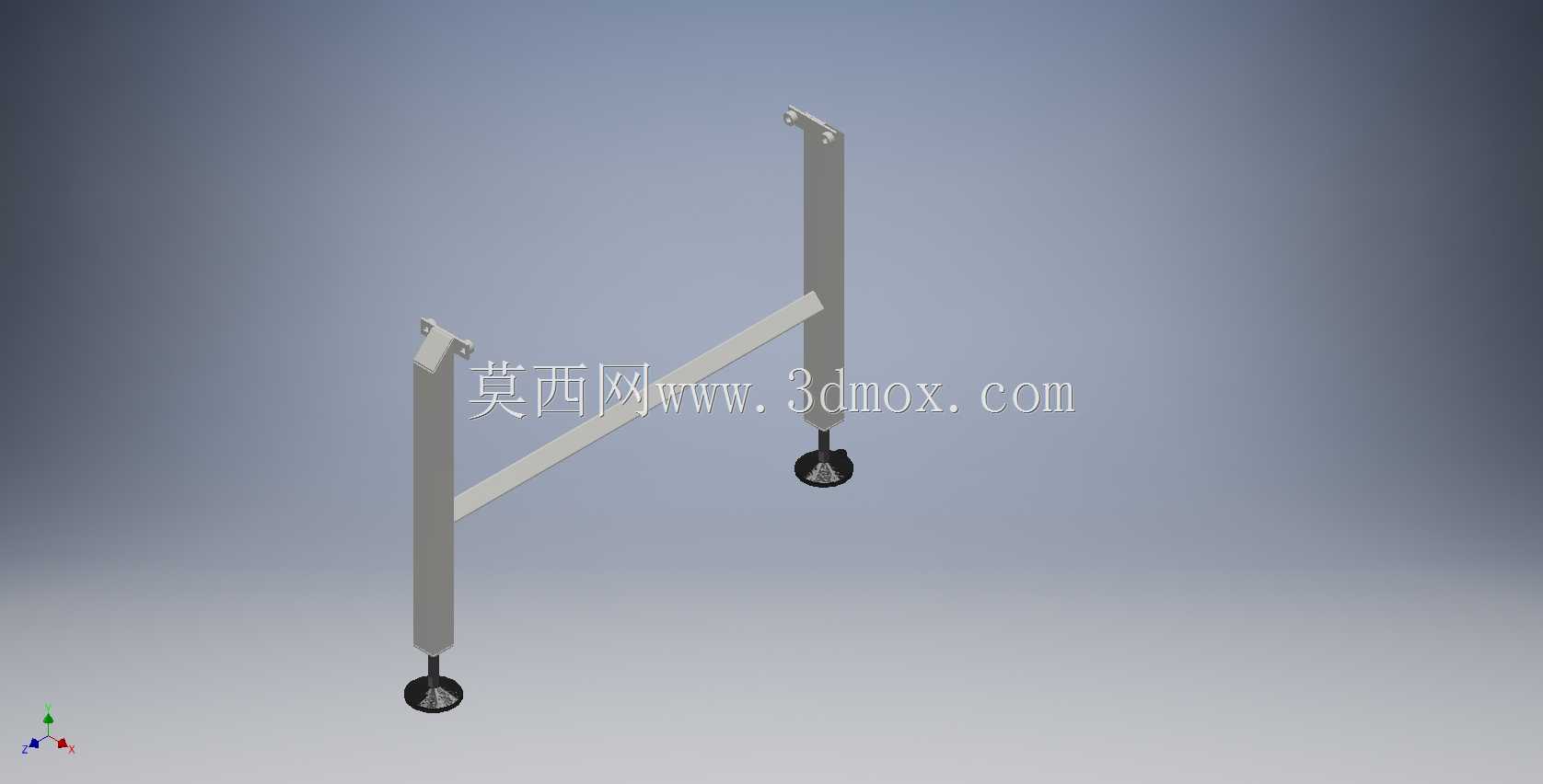

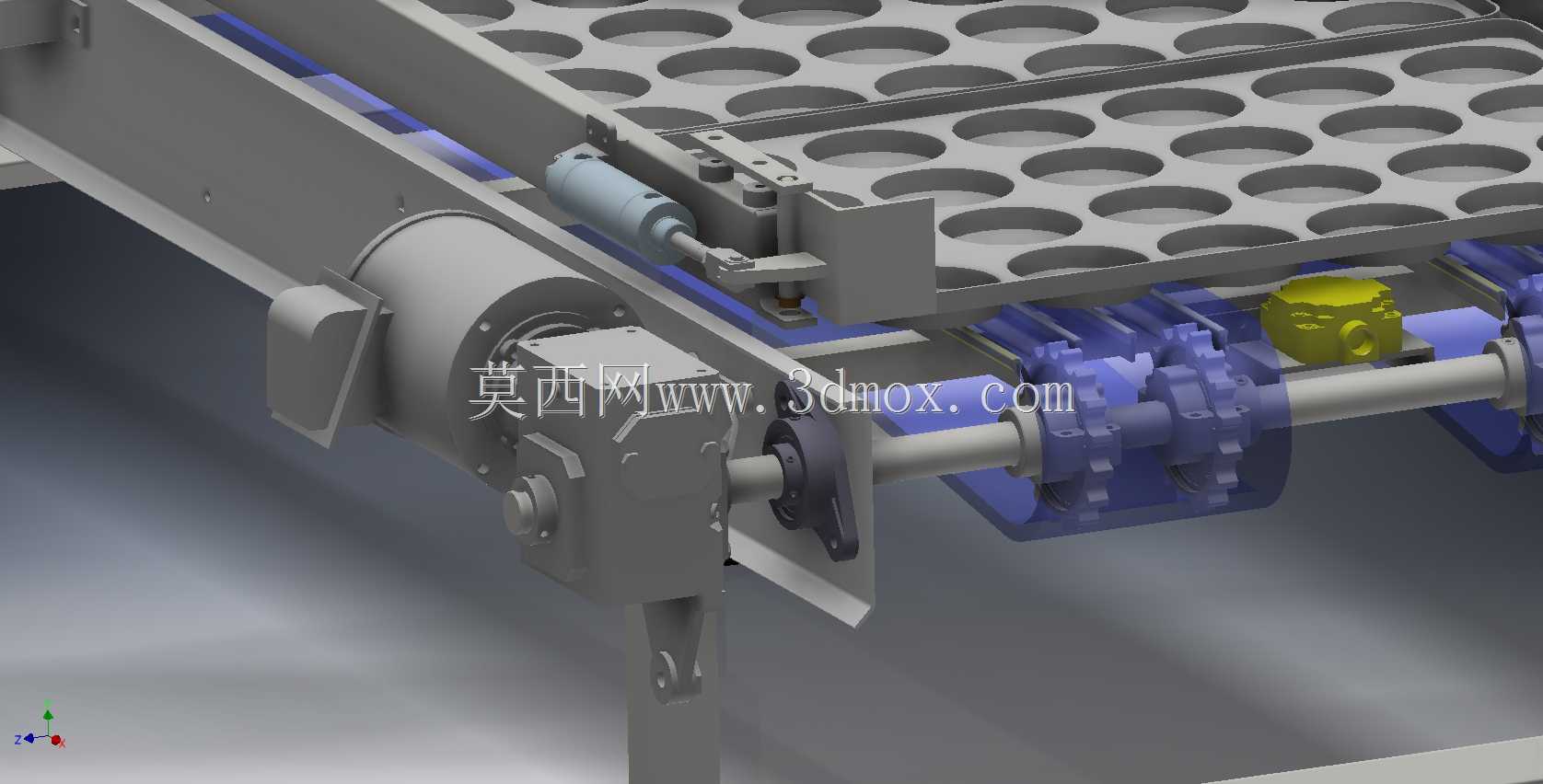

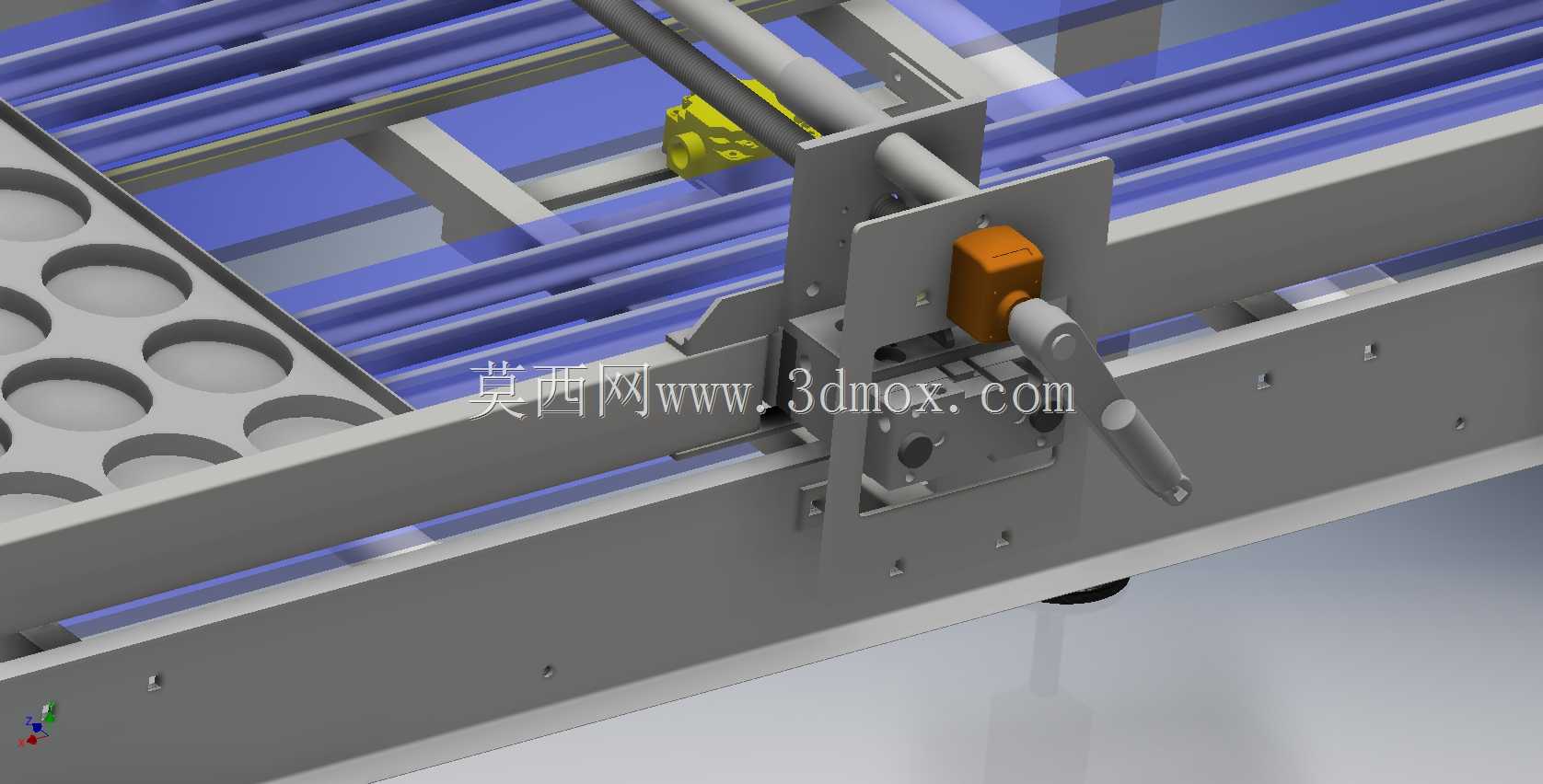

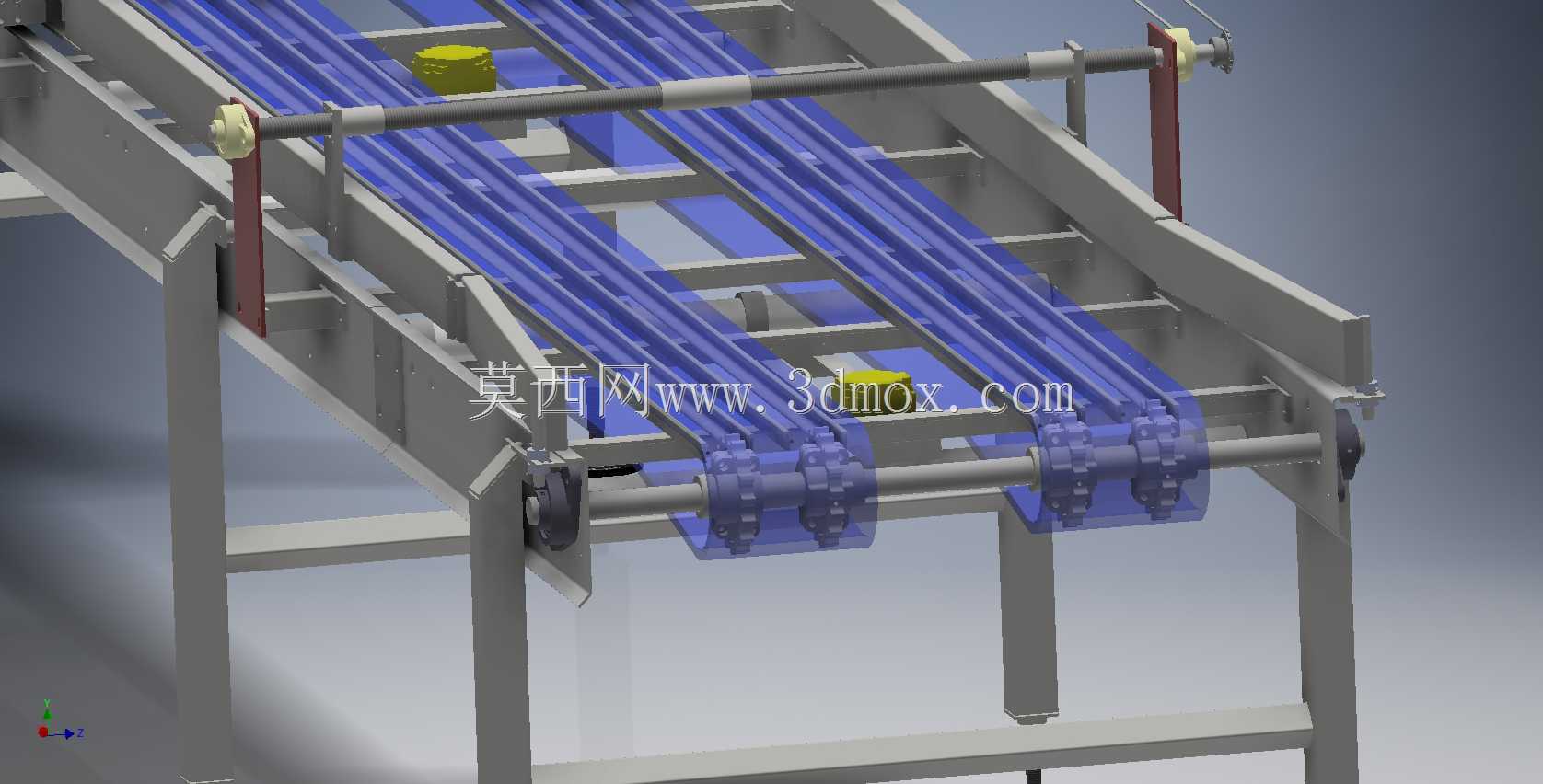

这款双股托盘输送设备主要面向食品加工、日化包装、电子元器件组装等离散制造生产线的工位衔接场景，可完成承载托盘在不同加工工位、检测工位、包装工位之间的平稳转运，替代传统人工搬运托盘的作业模式，大幅降低产线物流的人工劳动强度，同时减少人工转运过程中托盘偏移、物料散落的问题，保障连续化生产的节拍稳定性。设备的核心用途是承载带定位孔的通用工业托盘，适配产线上不同规格的盒装、盘装、托装物料的水平输送需求，可直接对接分拣设备、装箱设备、码垛设备的进料端，也可作为独立的工位间缓存输送单元使用。在功能特性上，设备采用双股并行输送的结构形式，两侧输送梁的间距可灵活调节，能够适配多种宽度尺寸的工业托盘，无需更换输送配件即可快速完成不同规格托盘的输送适配，大幅缩短产线换型的调整时间；设备末端设置有机械式止停机构，当托盘输送至末端工位时，止停机构可自动阻挡托盘继续前移，将托盘精准停留在指定取料位置，无需额外加装定位传感器即可实现托盘的末端定位，降低设备的电控复杂度与采购成本；输送面采用模块化的链板/辊道组合结构，托盘承载区域设置有防滑定位结构，输送过程中托盘不会出现打滑、偏移的问题，输送速度可根据产线节拍需求进行适配调整，支撑腿采用可调脚杯结构，可根据现场地面平整度调整设备整体水平度，同时可在小范围内调整设备的安装高度，适配不同高度的对接工位。在设计思路上，整体采用轻量化的型材框架结构，在保障整体结构刚性、满足满载输送承重需求的前提下，尽可能压缩设备自身重量，方便现场的吊装与移位；所有传动部件均设置在输送梁的内侧区域，避免外露的传动部件对现场操作人员造成安全隐患，同时减少生产过程中粉尘、碎屑落入传动结构造成的部件磨损；设备的宽度调节结构采用丝杆同步调节形式，调整两侧输送梁间距时可保证两侧梁体的平行度，避免因间距调整偏差导致托盘卡滞的问题；末端止停机构采用纯机械触发结构，无需额外的动力与电控信号，依靠托盘输送的触发行程即可完成止停动作，结构可靠性更高，后期维护成本更低。在外形尺寸与安装边界上，设备整体为长条形卧式结构，长度可根据产线的工位间距需求进行模块化拼接扩展，标准单元长度适配常规3-5米的工位间距需求，设备整体宽度可根据适配的托盘宽度在一定范围内调整，最小适配宽度可覆盖常规小型电子件托盘，最大适配宽度可满足常规食品包装整托物料的输送需求；设备安装时仅需平整的硬化地面即可，无需预埋固定螺栓，通过底部的可调脚杯即可完成设备的固定与调平，设备两侧预留有足够的维护操作空间，可方便后期对传动部件、调节机构、止停机构进行日常保养与易损件更换，设备进料端与出料端均设置有标准对接接口，可快速与其他输送单元、生产设备完成衔接安装。
