双轴高架线性驱动自动作业工作台

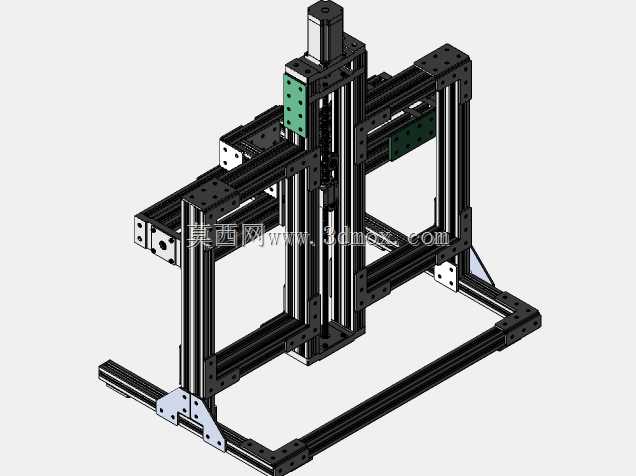

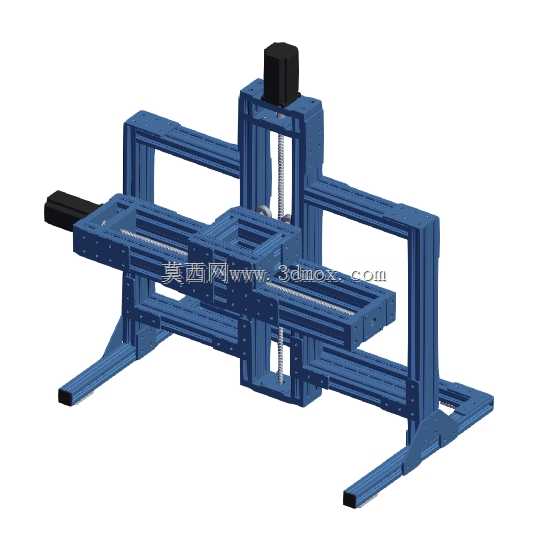

这款双轴高架自动作业工作台，主要面向精密装配、轻量物料搬运、点位涂胶、检测工位上下料等工业场景，可作为小型自动化工作站的核心运动载体，适配电子零部件组装、小型五金件加工上下料、实验室试样移送等对重复定位精度有要求的作业环节，能够替代人工完成高频次、固定轨迹的重复位移动作，降低人工操作的疲劳误差，提升工位作业的一致性与效率。设备采用高架跨式布局，主体框架以工业铝型材拼接搭建，整体结构开放无封闭罩壳，X轴方向采用双梁平行支撑结构，滑座跨接在两根平行导轨上，运动过程中负载受力均匀，可有效降低单侧悬臂带来的形变偏差，保障长行程运动下的稳定性；Z轴垂直模组固定在X轴滑座上，可随滑座完成水平方向的横向位移，同时自身完成垂直方向的升降动作，两个运动轴分别搭载独立驱动单元，可实现平面范围内任意点位的轨迹移动，适配两个步进电机的同步控制逻辑，可根据实际作业需求编写运动路径，完成点位定位、直线插补等基础运动动作。设计过程中充分考虑了安装适配性，底部支撑脚采用外扩式落地结构，无需额外打膨胀螺丝固定即可保障设备运行时的整体刚性，支撑脚预留了标准安装孔位，可根据现场工位布局将设备固定在工作台面或者独立机架上，设备的横向跨距可适配常规宽度的流水线体，能够直接架设在小型皮带线、滚筒线上方完成跨线作业，无需对现有产线进行大规模改造。垂直轴的行程设计预留了足够的作业空间，可搭配夹爪、胶枪、检测探头等不同末端执行器，满足不同工序的作业需求，导轨副采用标准线性导轨搭配传动丝杆的组合，传动间隙小，重复定位精度可满足多数轻载精密作业的要求，整体走线沿铝型材槽道内置布置，避免运动过程中线缆拖拽剐蹭，提升设备运行的可靠性，框架各连接部位采用标准紧固件拼接，拆装维护便捷，可根据实际作业需求调整轴的有效行程，适配不同尺寸的作业范围。
