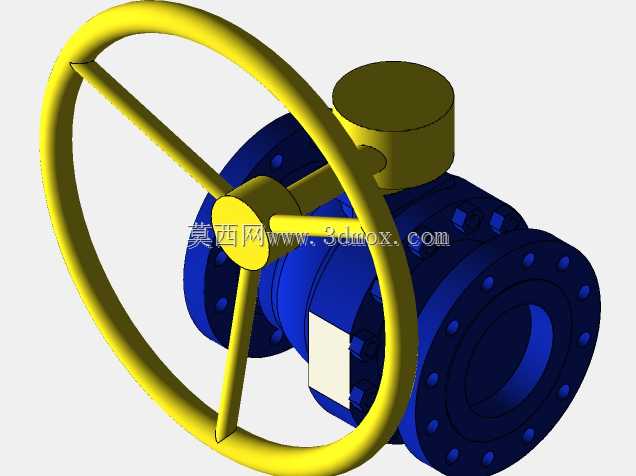

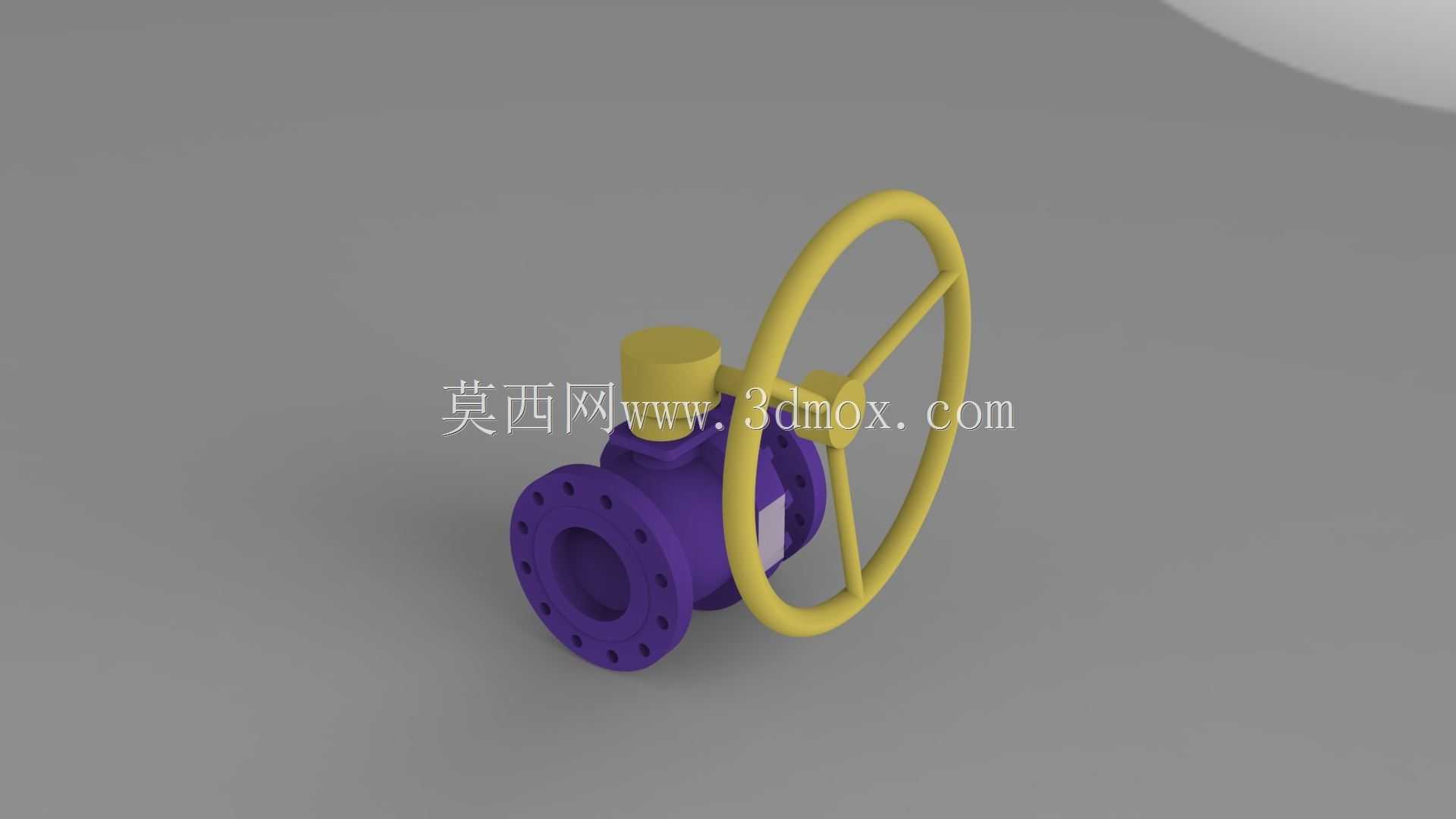

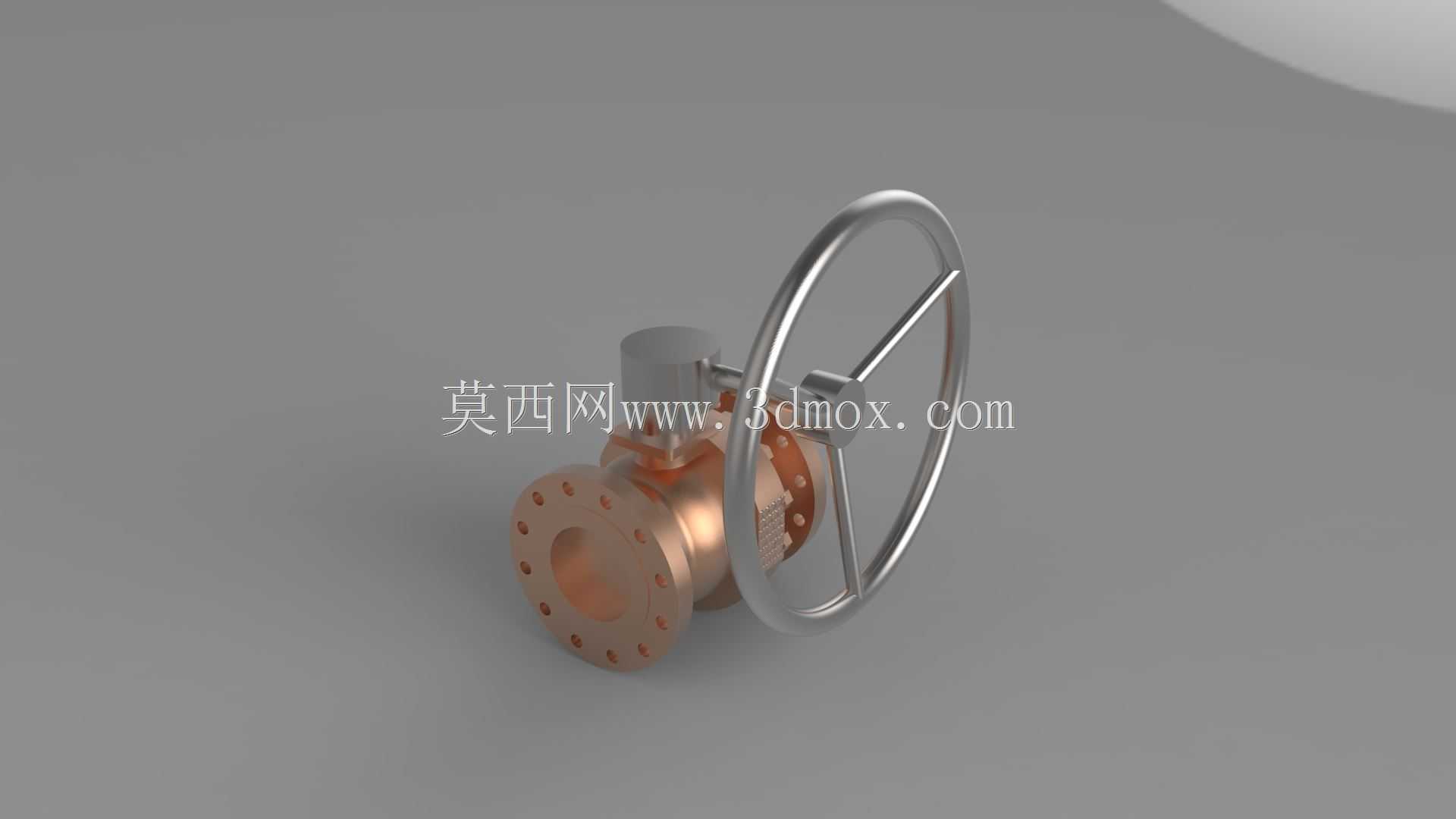

法兰式蜗轮驱动六英寸工业球阀结构

这款六英寸法兰连接球阀，主要面向石油化工、市政给排水、热力管网、工业循环水系统等中大口径管路场景，承担管路内流体介质的通断截断功能，适配清水、油品、弱腐蚀性流体等多种常规工业介质的输送管控需求，可在常温常压至中温中压的常规工业管路工况下稳定运行，是流体输送系统中应用范围极广的截断类控制部件。从功能特性来看，该球阀采用浮动式球体密封结构，依靠球体带通孔的旋转动作实现管路的导通与截断，相比闸阀、截止阀等同口径截断阀，它的流阻更小，全开状态下介质流通通道与管路内径近乎一致，不会产生明显的介质压损，同时启闭过程仅需将手轮旋转90度即可完成全行程动作，操作响应速度快，密封副在启闭过程中摩擦行程短，长期使用的密封可靠性更强，不易出现介质内漏外漏的问题。产品的设计思路围绕工业现场的安装便捷性与操作易用性展开，阀体两端采用标准凸面法兰连接结构，法兰盘上均匀布置螺栓安装孔，安装时可直接与同压力等级的管路法兰配对，通过螺栓紧固即可完成固定，无需额外加工焊接接口，适配现有工业管路的通用安装标准，降低现场施工的改造成本；驱动端采用蜗轮蜗杆传动结构搭配大直径轮辐式手轮，相比普通手柄驱动的球阀，蜗轮结构可以大幅降低操作力矩，即使在管路带压的状态下，操作人员无需借助额外加力杆，仅通过单手转动手轮即可完成启闭动作，大幅降低大口径阀门的操作难度，手轮采用三辐条镂空设计，既保证了操作时的握持受力空间，也尽可能控制了手轮自身重量，避免阀门整体重心偏移。从外形尺寸与安装边界来看，该阀门的主体结构沿管路轴向的长度符合同口径法兰球阀的通用安装尺寸规范，两端法兰的螺栓孔中心距、密封面直径均匹配对应压力等级的国标法兰参数，手轮的安装高度与外伸半径经过合理规划，安装后不会与周边管路支架、保温层产生干涉，手轮的操作空间预留充足，操作人员可站在阀门侧面顺畅完成启闭操作，阀体下部无额外突出结构，安装时可直接依托管路法兰承重，无需额外设置独立的阀门支撑支架，适配水平管路、垂直管路等多种安装走向，阀体采用铜质材质加工，具备良好的抗锈蚀能力与介质兼容性，可在潮湿的工业环境中长期使用而不会出现阀体锈蚀卡涩的问题，球体与阀座的密封配合面经过精密研磨，密封面贴合度高，截断状态下可实现零泄漏，满足工业管路对截断阀的密封性能要求。
