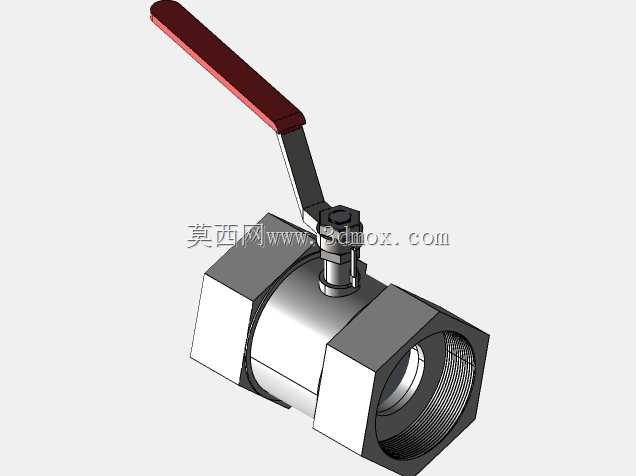

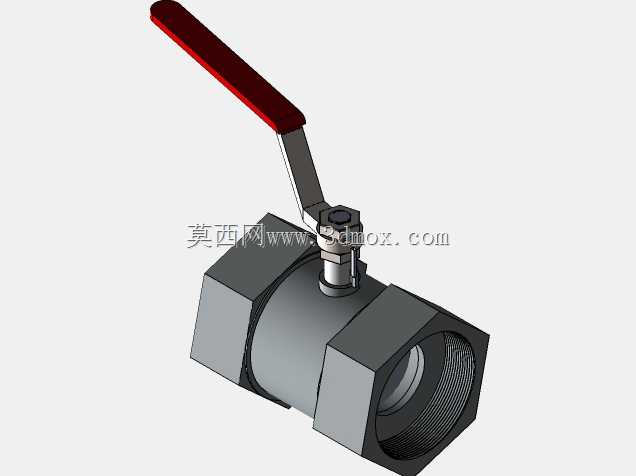

内螺纹连接直通式球阀三维结构设计

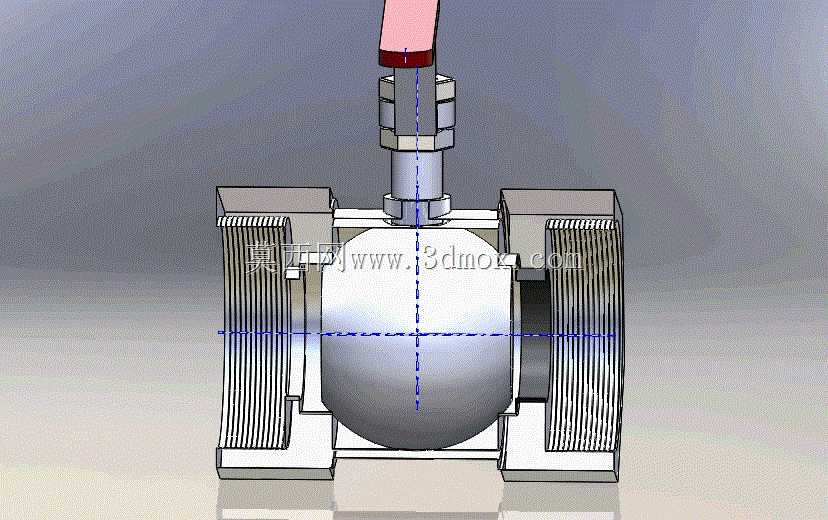

这款球阀主要应用于民用给排水、暖通空调、小型化工流体输送、压缩空气管路等场景，作为管路系统中的截断类控制部件，核心用途是实现管路内流体介质的通断控制，相比闸阀、截止阀，它的启闭行程更短，操作力矩更小，全开状态下流道通畅无明显缩径，流体阻力极低，不会造成过大的管路压力损失，适合对通断效率、流阻表现有要求的中小管径管路场景。从功能特性来看，这款球阀采用浮动球结构设计，球体在介质压力作用下会向出口侧阀座产生微量位移，紧密贴合出口密封面实现可靠密封，阀杆采用防飞出结构设计，即使在阀腔异常升压的工况下，阀杆也不会被内部压力顶出造成介质泄漏，阀杆与阀体之间设置多级密封填料，能够耐受常规工况下的介质渗透，手柄采用扁平加长结构，操作人员无需借助额外工具即可手动完成启闭操作，手柄旋转90度即可实现全开与全关状态的切换，手柄上带有清晰的状态指示，与管路平行时为全开状态，与管路垂直时为全关状态，现场巡检人员可以快速判断阀门工作状态。在设计思路上，这款球阀采用两片式阀体结构，左右阀体通过螺纹连接紧固，内部夹持球体与两侧密封阀座，相比一体式阀体，这种结构加工难度更低，装配流程更简便，后期维护时可以轻松拆开阀体更换磨损的阀座或球体，无需整体报废阀门；流道采用全通径设计，球体通孔直径与连接管路内径保持一致，不仅降低了流体阻力，还可以让管路通球清扫工具顺利通过，方便后期管路的清洁维护；两端连接采用内螺纹结构，适配常规的外螺纹管路接头，安装时无需焊接法兰，只需在螺纹处缠绕密封带即可完成对接，安装效率高，适合小口径管路的快速布设。从外形尺寸与安装边界来看，这款球阀整体结构紧凑，阀体主体为对称式圆柱形结构，手柄处于全关状态时整体高度处于合理区间，不会占用过多垂直安装空间，两端螺纹接口同轴度经过精准设计，安装时不会出现管路别劲的问题，阀体两侧预留足够的扳手操作空间，安装紧固时可以用普通管钳或活动扳手夹持阀体六角部位完成拧紧，不会损伤阀体密封结构，整体安装边界适配常规中小管径管路的布设间距，无需为阀门额外预留过大的安装空间，能够适配多数民用、工业小型管路的安装环境。
