直列式12点自动平面度检测设备结构

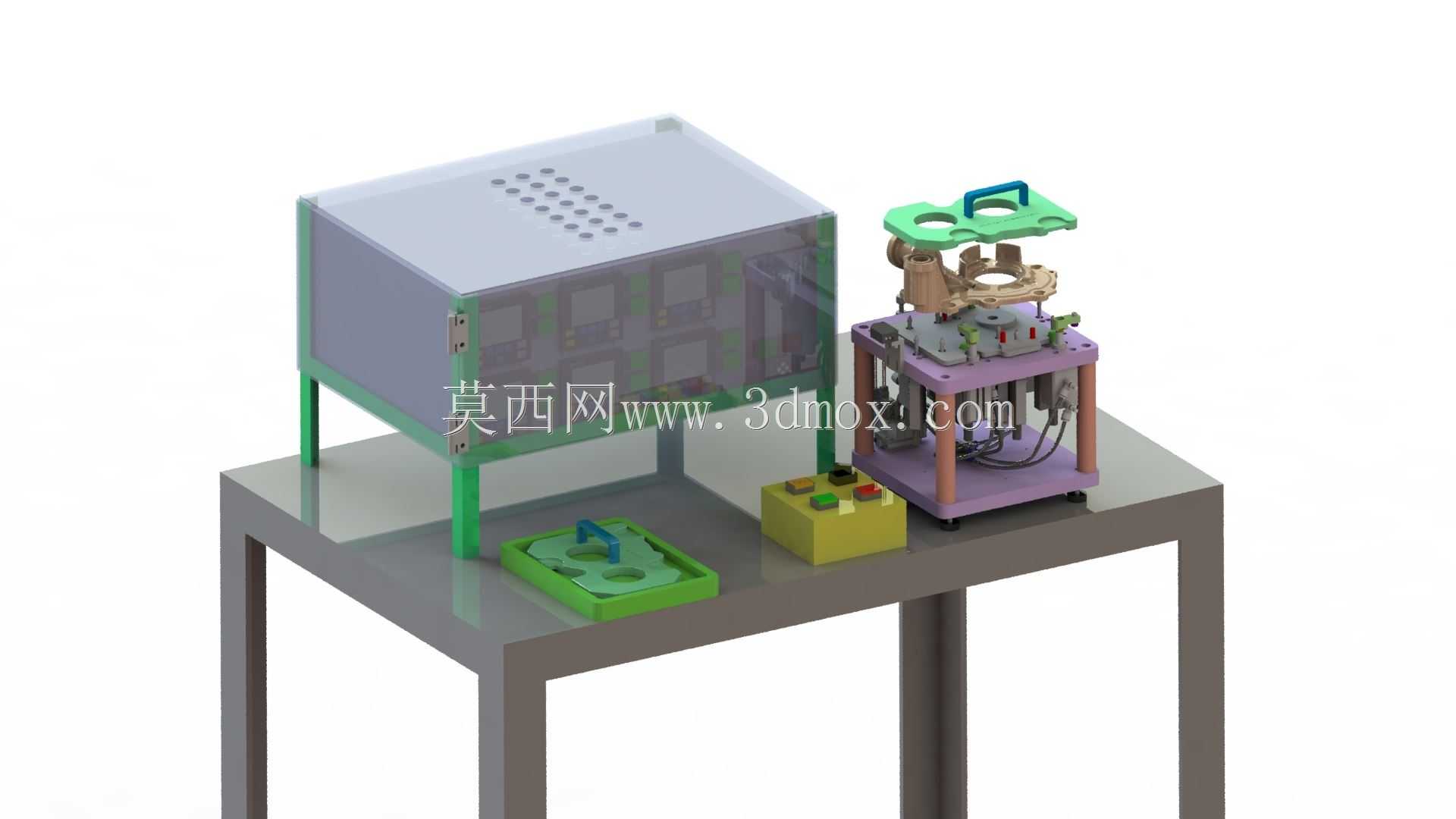

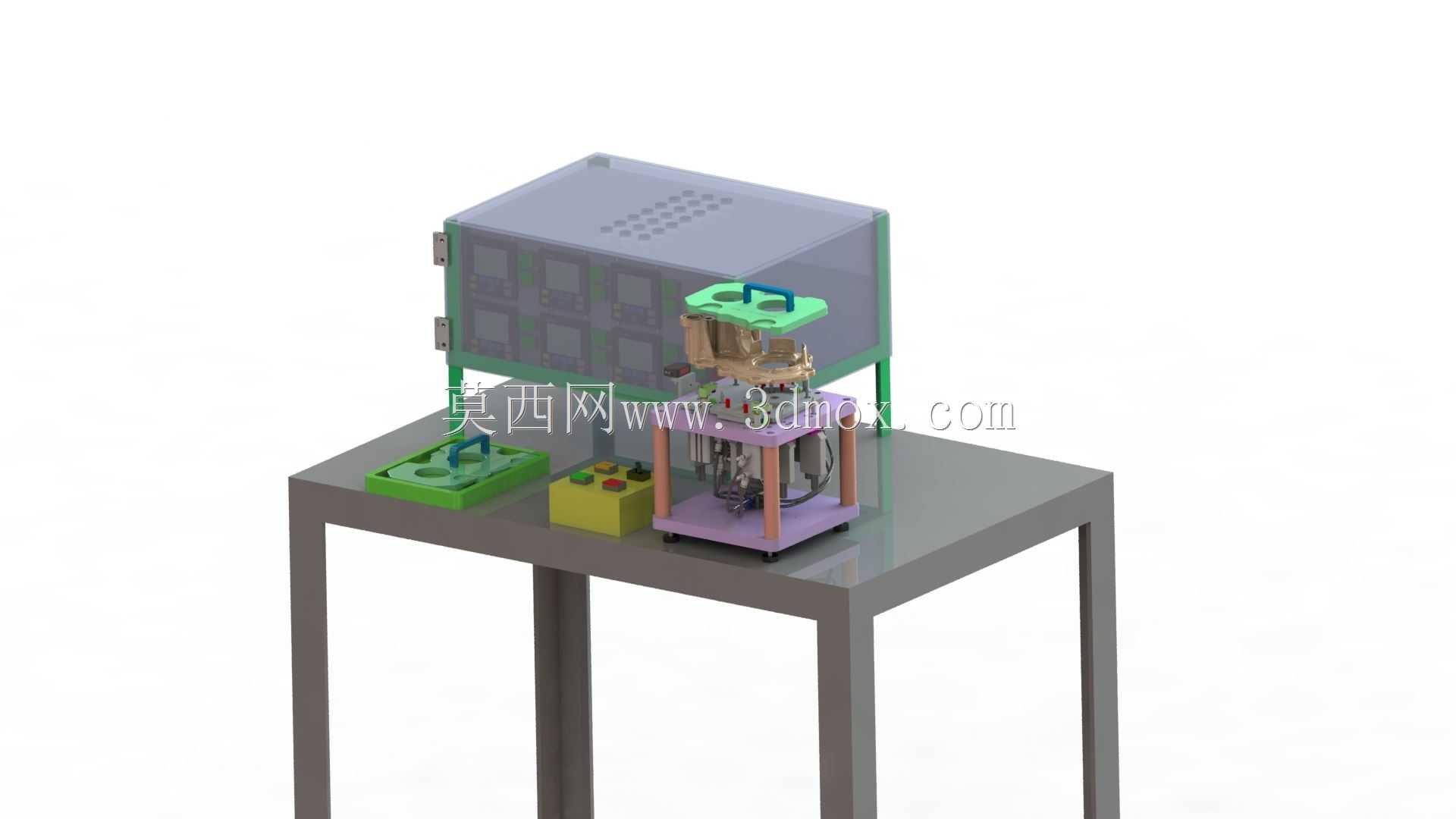

该检测设备主要面向精密零部件加工、3C电子组件装配、小型五金冲压件生产等场景的产线终检与工序间抽检环节，针对传统人工接触式平面度检测效率低、人为误差大、多点位数据采集不全的痛点设计，可完成0-2毫米公差范围内的工件平面度参数全自动检测，适配带定位孔的板状、盘类小型工件的快速质检需求，能直接对接产线接驳台实现上料、检测、分选的全流程衔接，无需人工反复调整工件位置。设备整体采用台式落地布局，主体支撑台采用方管焊接框架结构，台面预留设备安装孔位与走线槽，整体安装边界控制在1200毫米×800毫米×1500毫米范围内，可直接放置在标准车间工位上使用，无需额外改造地基。左侧集成电气控制柜体，柜体采用钣金折弯成型，侧面开设散热通风孔，内部预留PLC、采集模块、电源模块的安装导轨位置，柜门带锁止结构方便后期维护检修；右侧为核心检测工位，采用紫色阳极氧化铝合金型材搭建检测机架，兼顾结构强度与轻量化需求，机架上方设置多组位移检测探头，呈直列式12点排布，可一次性覆盖工件全检测面的点位采集，避免单点移动检测带来的行程误差，探头安装座带微调结构，可根据不同工件的检测点位要求调整探头位置与伸出量，适配不同规格工件的检测需求。检测工位旁设置带定位仿形的工件放置工装，绿色工装采用电木材质加工，根据工件外形铣削定位型腔，可快速完成工件的装夹定位，避免检测过程中工件移位影响数据准确性；控制按钮盒采用倾斜式布局，设置启动、停止、急停按钮与状态指示灯，操作高度符合人体工学要求，操作人员站在工位前即可完成全部操作。设备顶部设置带蓝色提手的快换式压合机构，采用导向柱保证压合行程的垂直度，压头采用软质聚氨酯材质，避免压合过程中刮伤工件表面，压合机构可快速拆卸更换，适配不同厚度工件的压合定位需求。整套设备的气路、线路均采用内置走线方式，从台面下方的走线槽连接各工位，外观整洁无外露管线，避免车间生产过程中线缆被剐蹭损坏，同时方便后期设备的清洁维护。检测过程中，工件放置到定位工装后，压合机构自动下行固定工件，12个检测探头同步采集各点位的高度数据，系统自动计算平面度公差值，检测完成后压合机构自动上行，操作人员即可取下工件完成单批次检测，单工件检测时长可控制在3秒以内，大幅提升平面度检测的效率与数据一致性，有效降低质检环节的人工成本。
