汽车零部件视觉检测集成设备结构设计

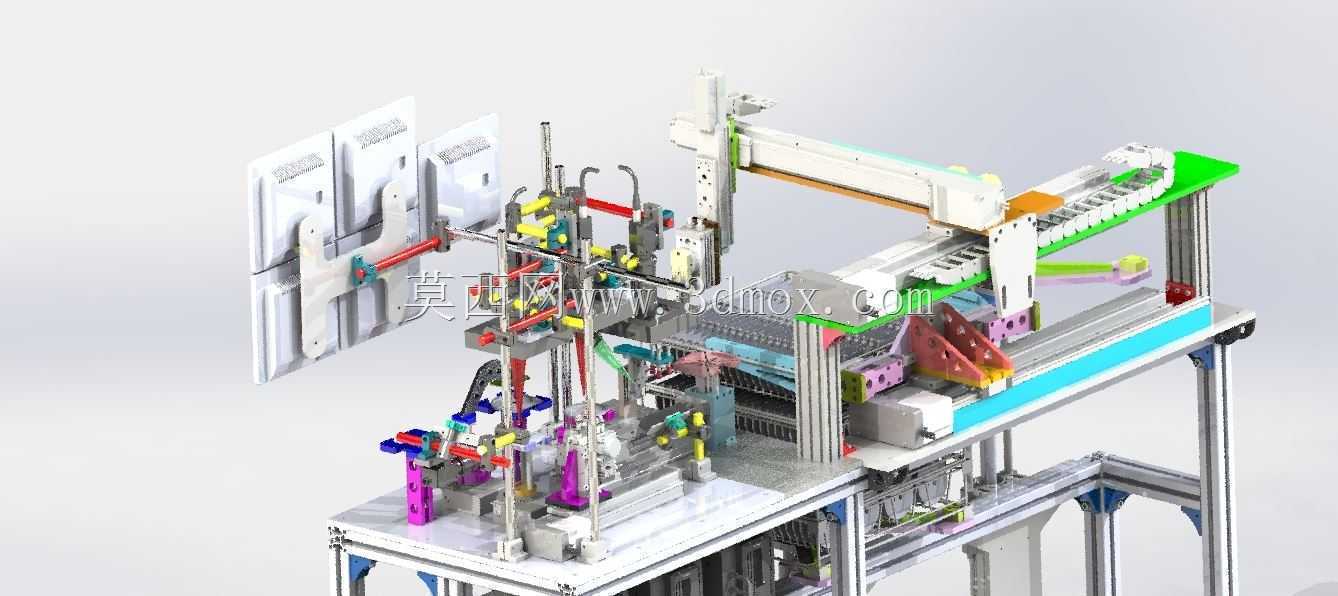

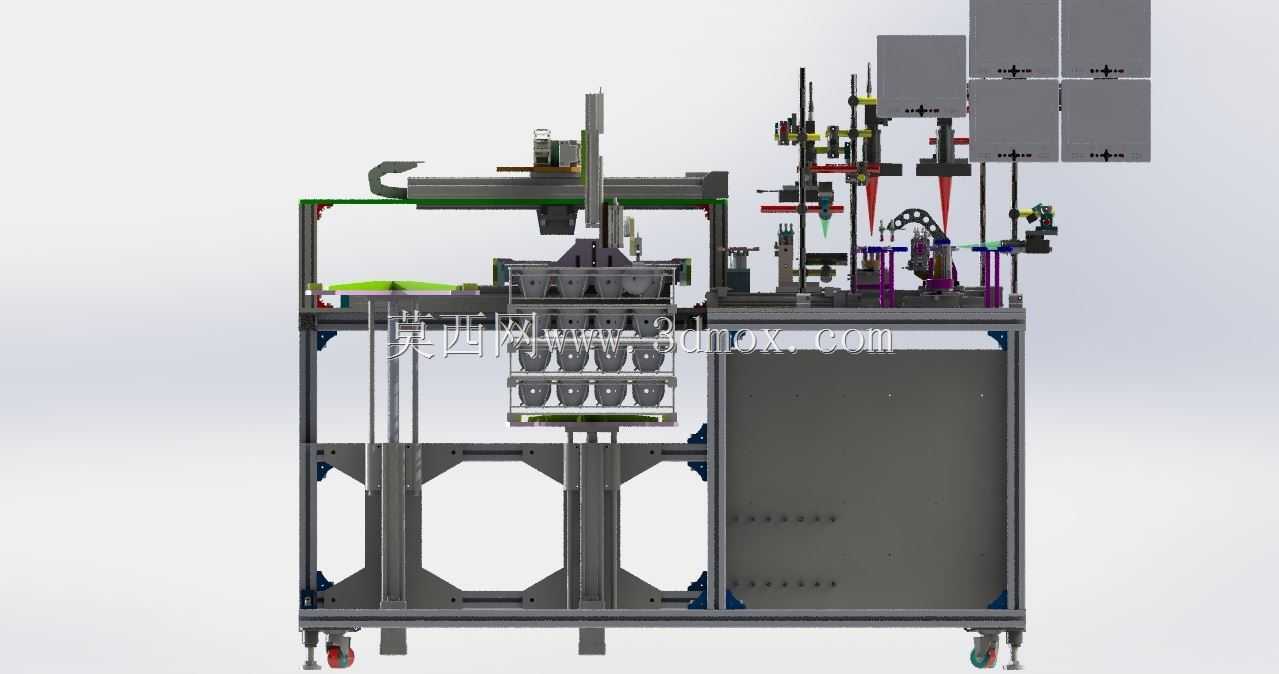

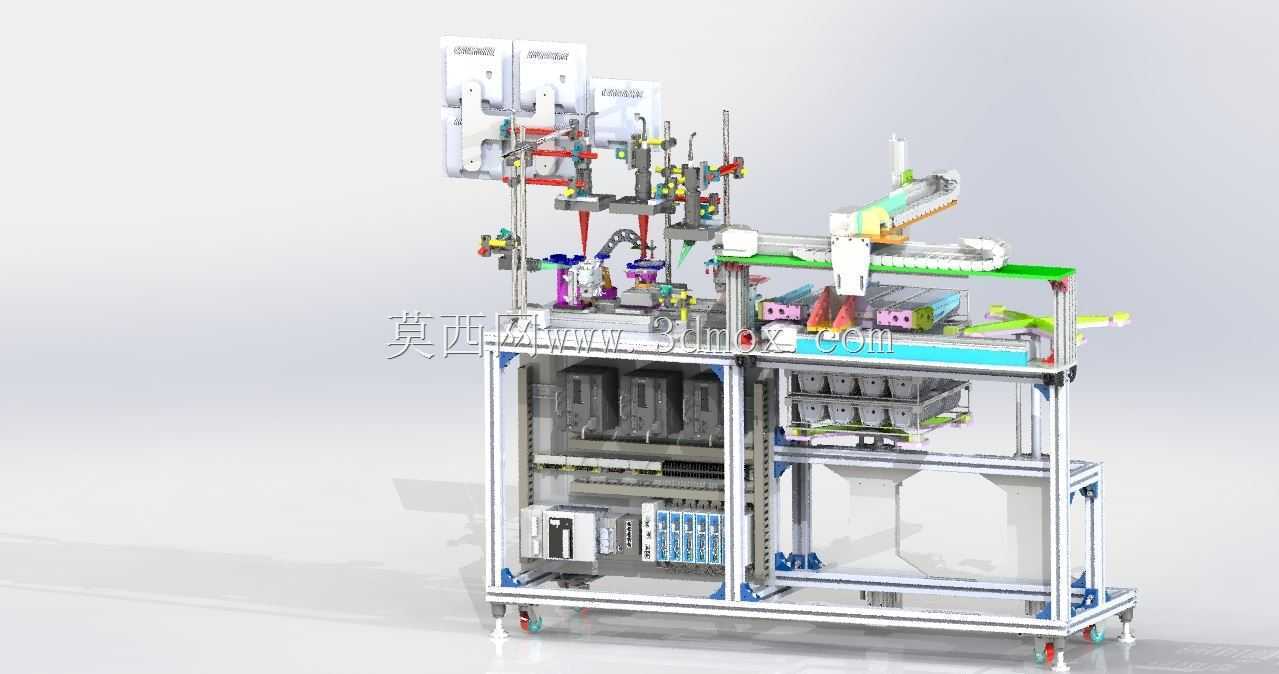

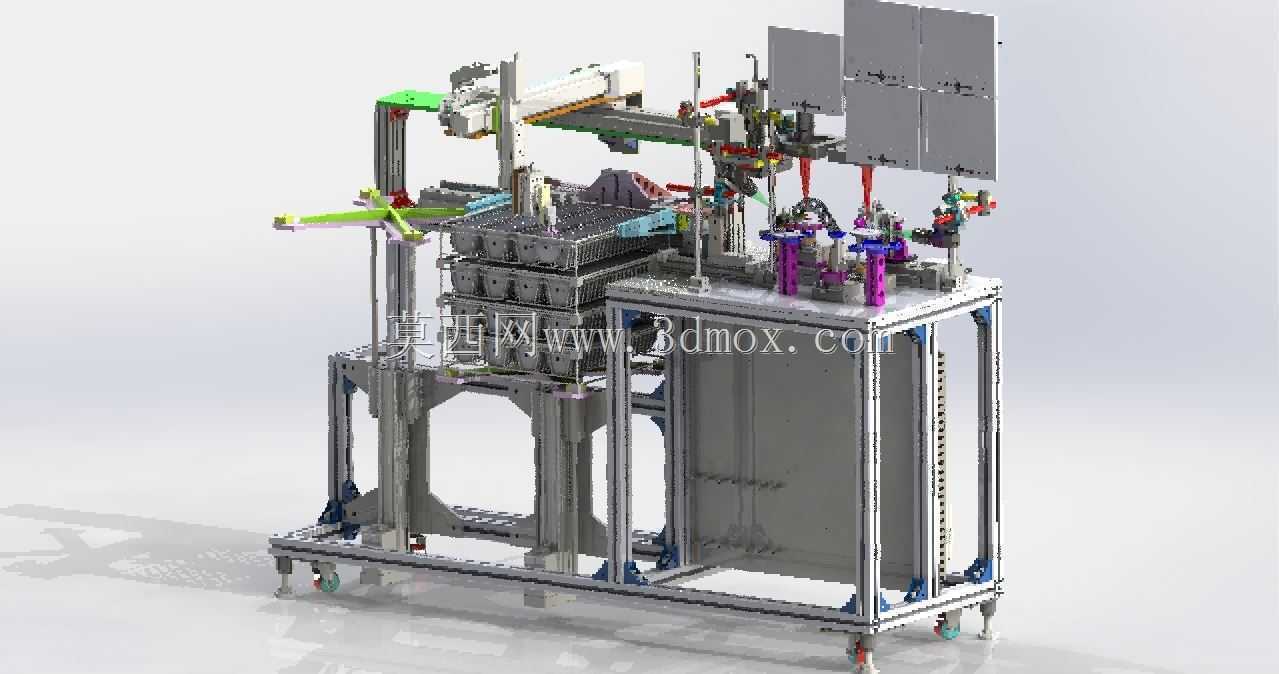

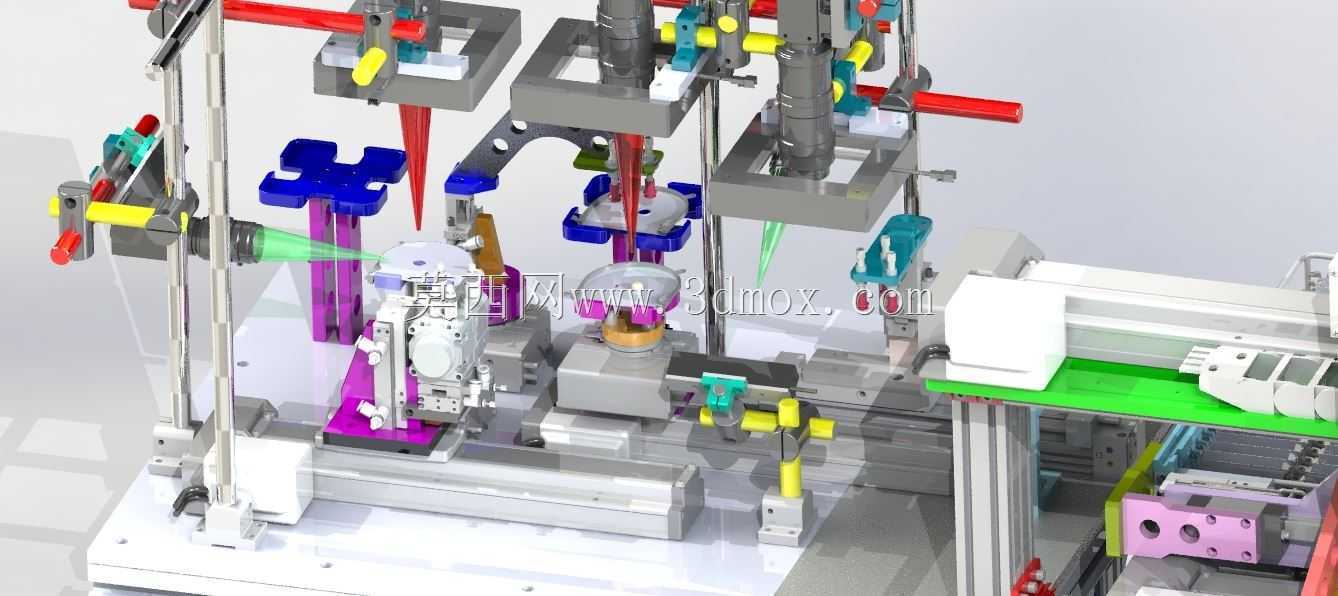

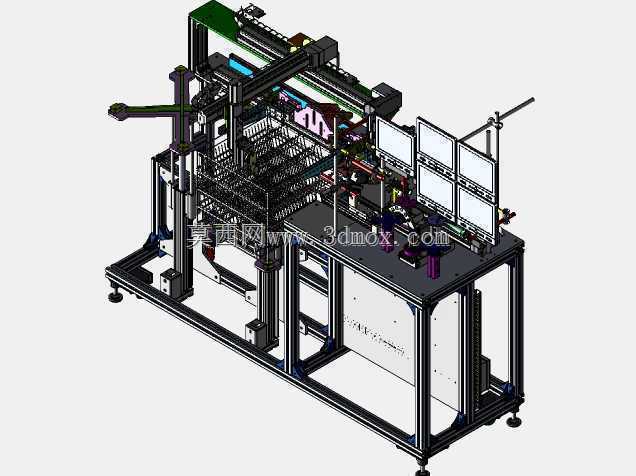

　　这套设备主要面向汽车零部件总成装配环节的视觉检测工位，适配乘用车内饰件、结构小件的在线尺寸校验、外观缺陷筛查、装配到位度判定场景，可直接嵌入现有自动化装配线的工序节点，替代人工目检的重复性作业，降低错检漏检概率。设备整体采用铝型材搭建主体框架，底部配置带刹车的万向脚轮与可调支撑脚，兼顾工位转场的移动便利性与运行时的安装稳定性，框架下部预留电气元件安装舱，可容纳工控机、IO模块、光源控制器等电气组件，走线全部通过型材内置槽道布设，避免外部走线干涉运动部件。上部作业区域集成多组视觉检测单元，包含不同焦距的工业相机安装支架、可调角度环形光源与同轴光源固定位，可根据待检测零件的特征点位置调整拍摄角度与打光角度，覆盖零件多方位检测需求；

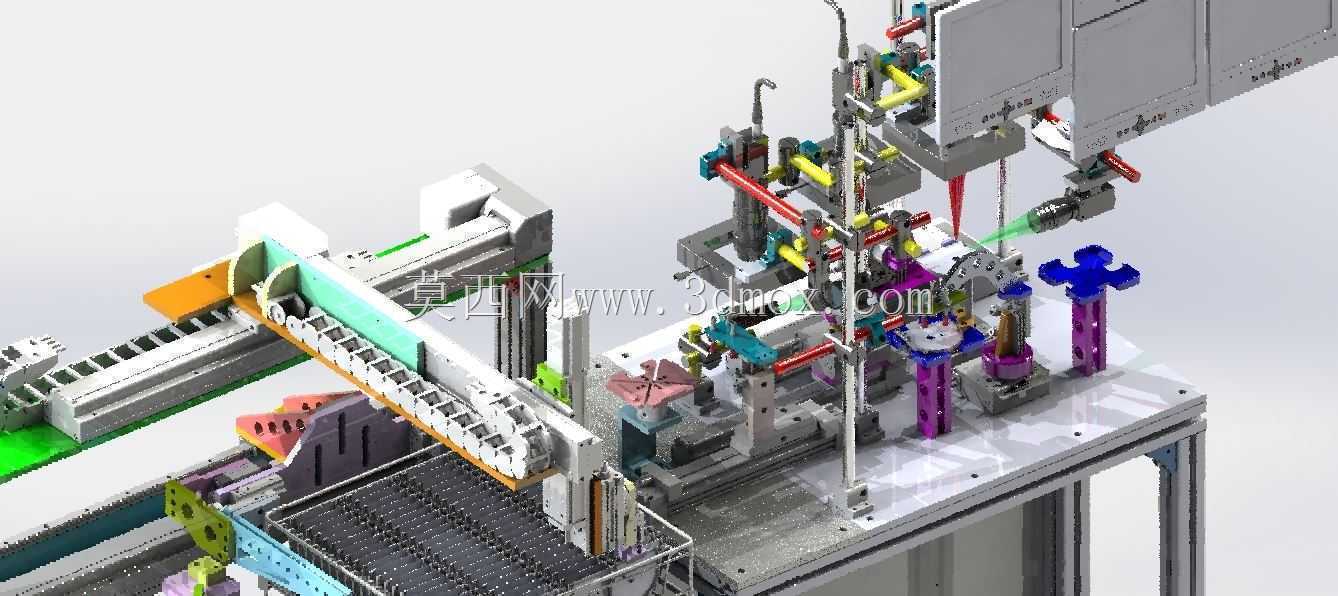

　　同时配置多工位气动定位夹具，采用仿形定位块与压紧头组合的结构，可适配同系列不同规格零件的快速装夹定位，夹具安装板预留标准T型槽，更换产品时仅需更换定位块即可完成换型，缩短产线换型调试周期。设备还集成了横向移栽取料机构，采用线性导轨搭配同步带传动的结构，可完成待检测零件从上料位到检测位、检测位到下料位的自动转运，移栽行程覆盖整个作业台面，末端取料头配置真空吸盘与柔性夹爪组合结构，避免取放过程中刮伤零件表面。设计过程中优先考虑了操作与维护的便利性，检测区域正面设置可开合的安全防护门，门上预留透明观察窗，日常运行时关闭防护门隔绝设备运动风险，调试维护时可打开防护门直接接触作业区域；各运动模组均设置硬限位与软限位双重保护，

　　避免机构超程运行造成碰撞损坏。设备的安装边界充分考虑产线对接需求，整体宽度控制在常规输送线对接范围内，进料口与出料口高度匹配主流装配线的工作面高度，无需额外搭建过渡接驳台即可完成对接，视觉系统的标定基准与夹具定位基准统一，减少重复标定的工作量，保障检测精度的一致性。
