孔侧油漆剥离自动处理设备结构设计

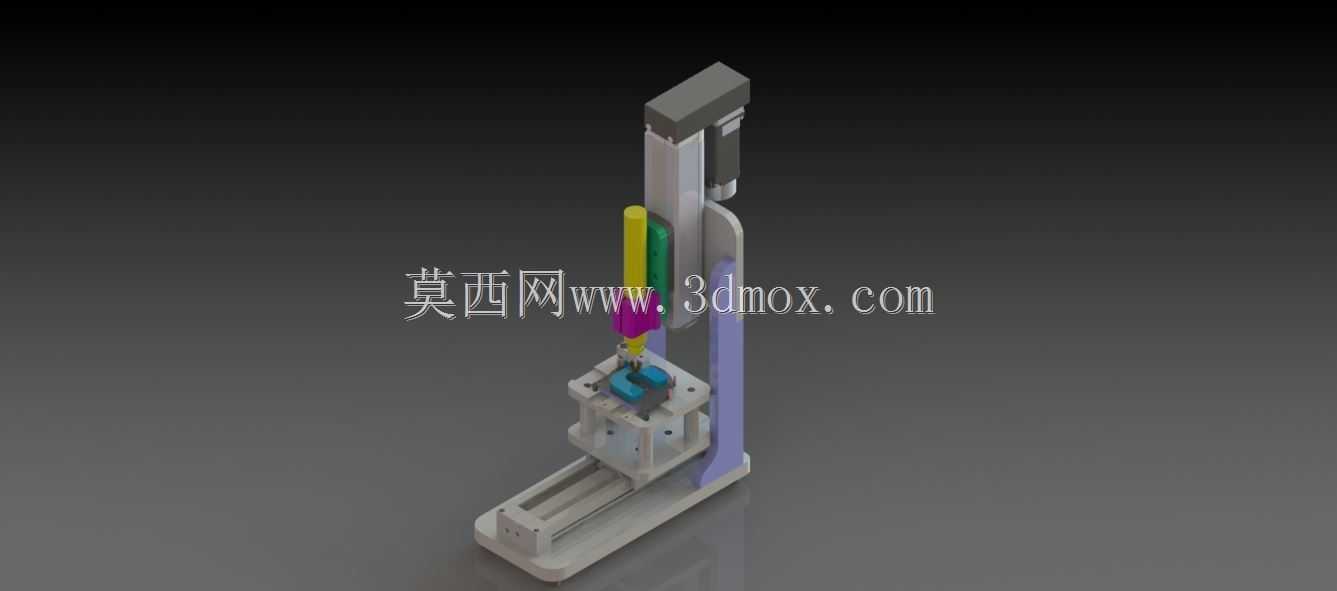

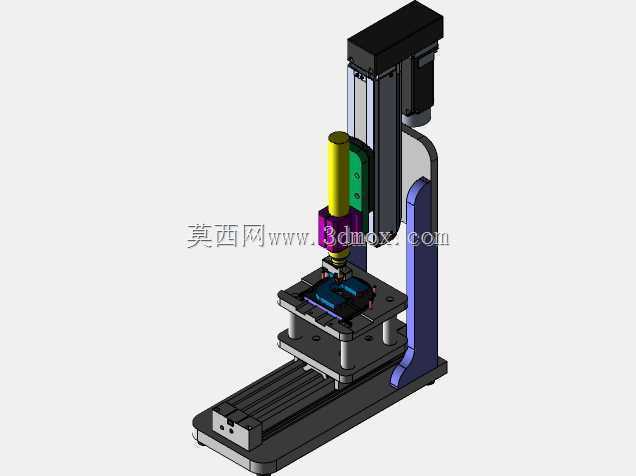

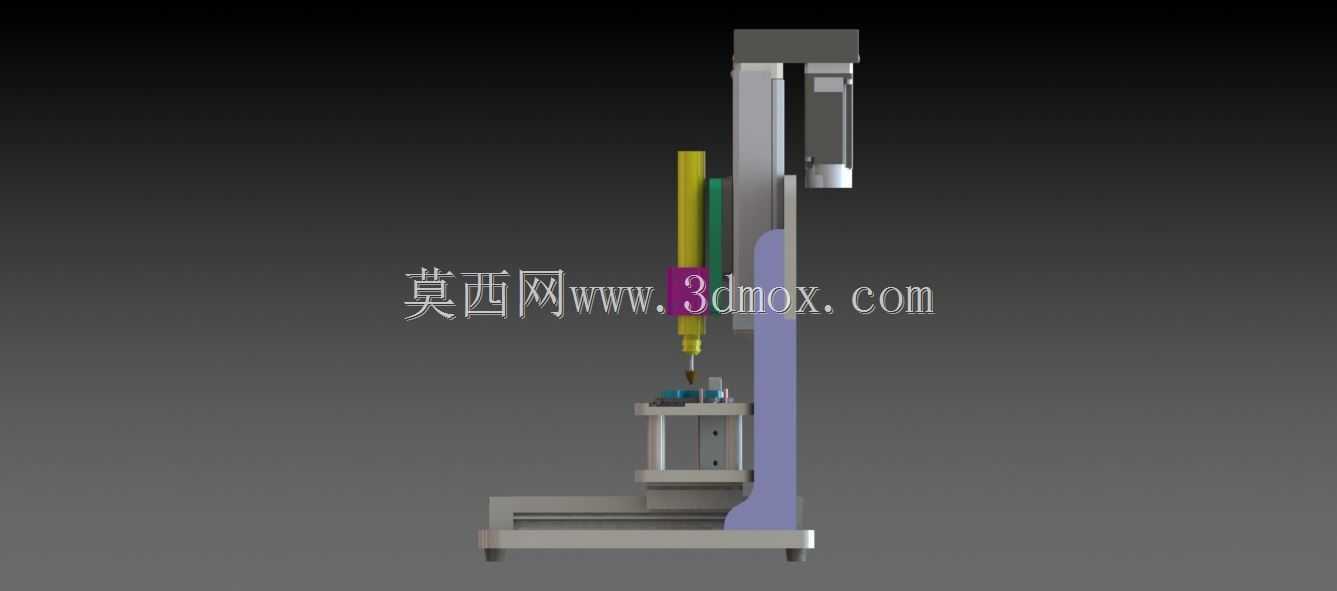

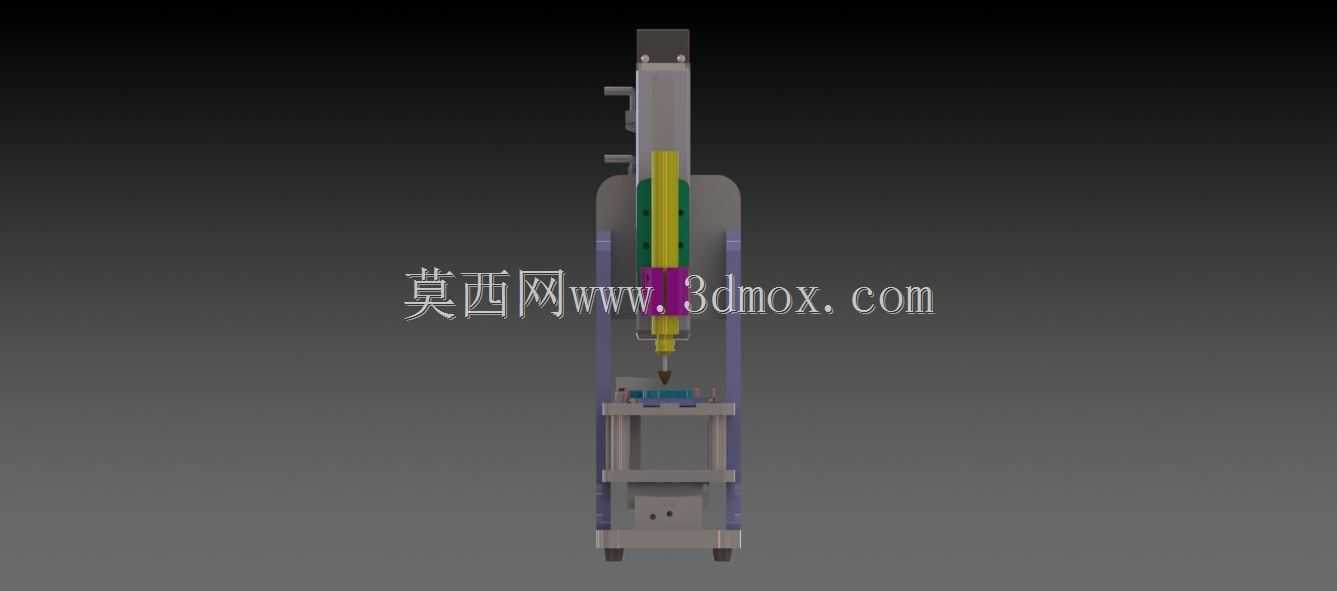

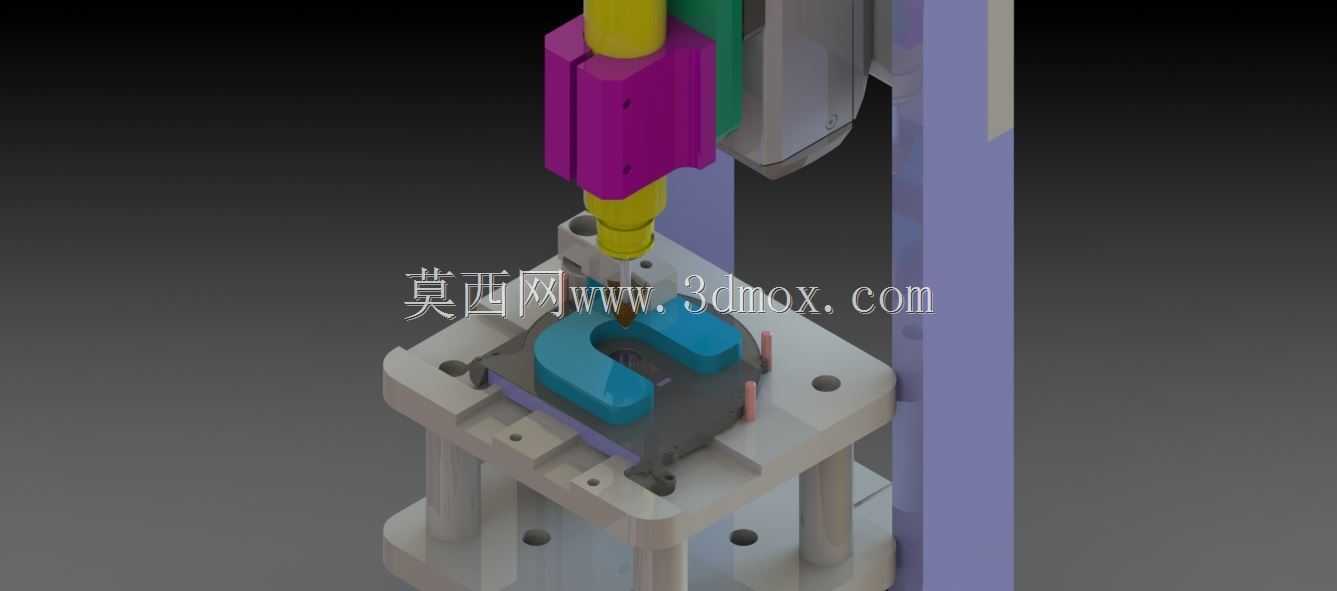

　　在电子元器件、五金冲压件、注塑嵌件的前处理工序中，孔侧附着的防护油漆往往会影响后续导电连接、装配贴合的可靠性，传统人工刮除的方式不仅效率低下，还容易刮伤工件基体、出现去漆不彻底的问题，这款自动去漆设备正是针对这类工序痛点开发的专用处理装置。从结构布局来看，设备采用立式单工位排布，底部为四导柱顶升定位工装，工装台面上设置了仿形定位块，可适配对应规格的C型铁芯类工件，定位块周边布置了弹性压头，工件放置到位后可自动完成夹紧限位，避免去漆作业过程中工件出现偏移。上部的执行模组采用滑台搭载旋转去漆头的结构，去漆头的进给行程可根据工件孔位的深度做适配调整，作业时去漆头下行至孔位指定位置，通过旋转切削的方式将孔侧壁附着的油漆均匀剥离，

　　不会损伤工件本身的金属基体。设计过程中重点考虑了作业的边界尺寸，设备整体占地宽度控制在400mm以内，深度350mm，整体高度不超过700mm，可直接嵌入现有流水线的侧位工位，不需要对原有产线做大规模改造，安装时仅需要固定底部安装板的四个地脚孔，接通气源与控制信号即可投入使用。工装部分的定位块采用快换结构设计，更换不同规格工件时仅需要更换对应仿形块、调整去漆头的进给行程参数，就能快速切换生产型号，适配小批量多品种的生产需求。执行端的去漆头做了浮动补偿设计，可抵消工件定位带来的微小位置误差，保证孔周去漆的均匀性，避免出现局部残留或者过切的问题。设备的立柱采用铝型材拼接结构，兼顾结构刚性与轻量化需求，侧面预留了走线槽与调节安装位，

　　可根据实际使用需求加装吸尘罩，将剥离下来的漆屑及时抽走，避免漆屑散落影响车间环境或者附着在工件表面。从实际应用场景来看，这类设备可覆盖继电器铁芯、变压器接线柱、五金接插件等多种带孔工件的孔侧去漆需求，相比人工作业可将单工件处理时间压缩到3秒以内，去漆良率稳定在99%以上，大幅降低前处理工序的人工投入，同时避免人工操作带来的一致性差、工件刮伤报废等问题。结构设计过程中所有运动部件都做了安全防护设计，运动行程范围内设置了硬限位块，避免误操作导致的设备撞损，工装夹紧采用气动驱动，夹紧力可根据工件材质调整，不会出现夹伤工件的情况。
