武藏机f40配套去毛刺加工夹具结构

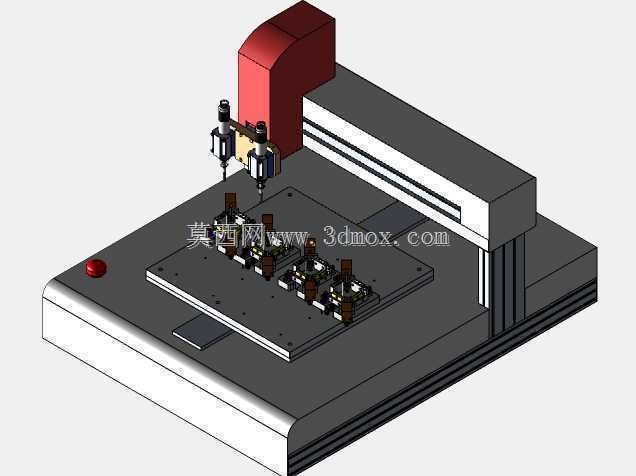

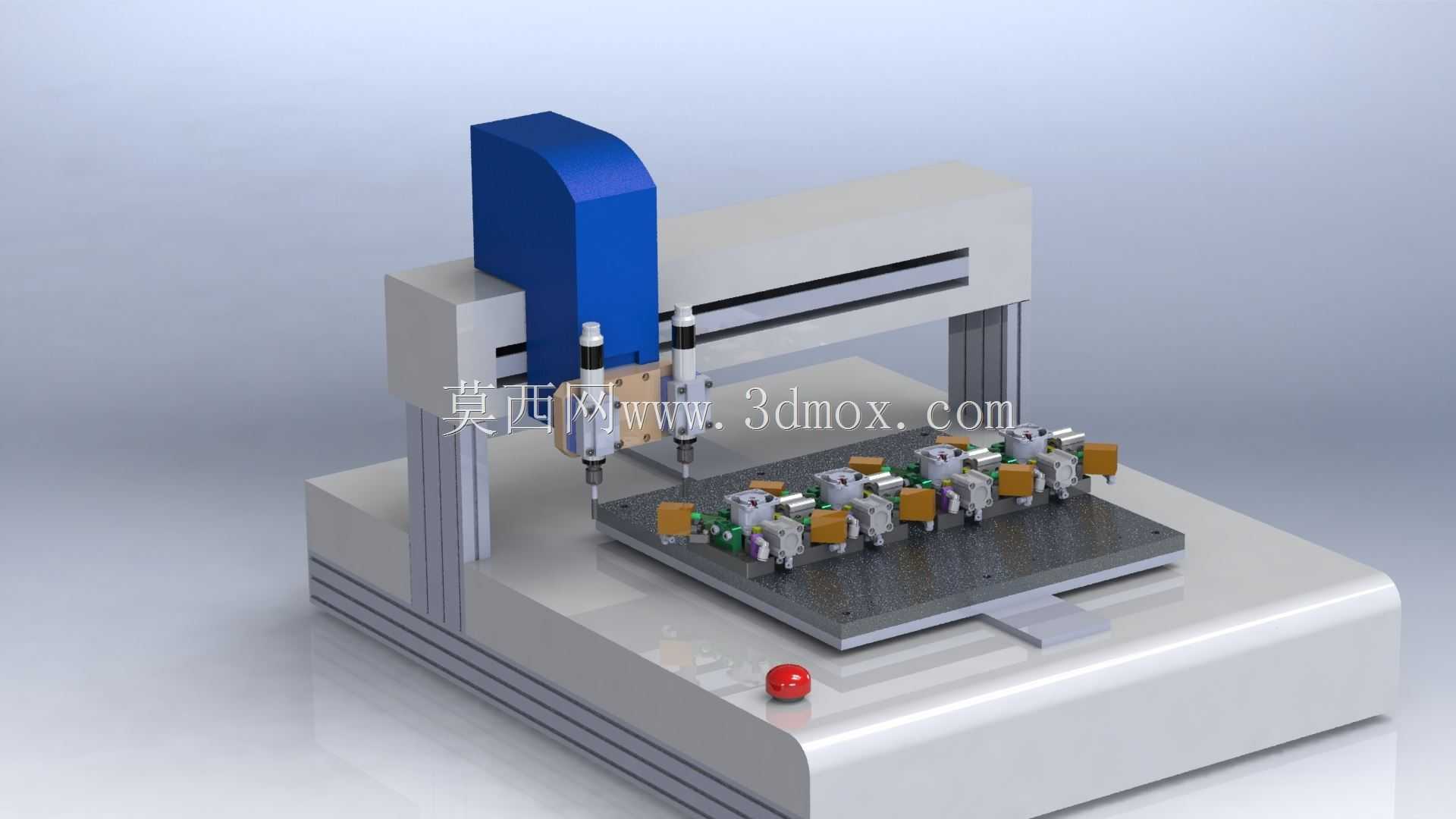

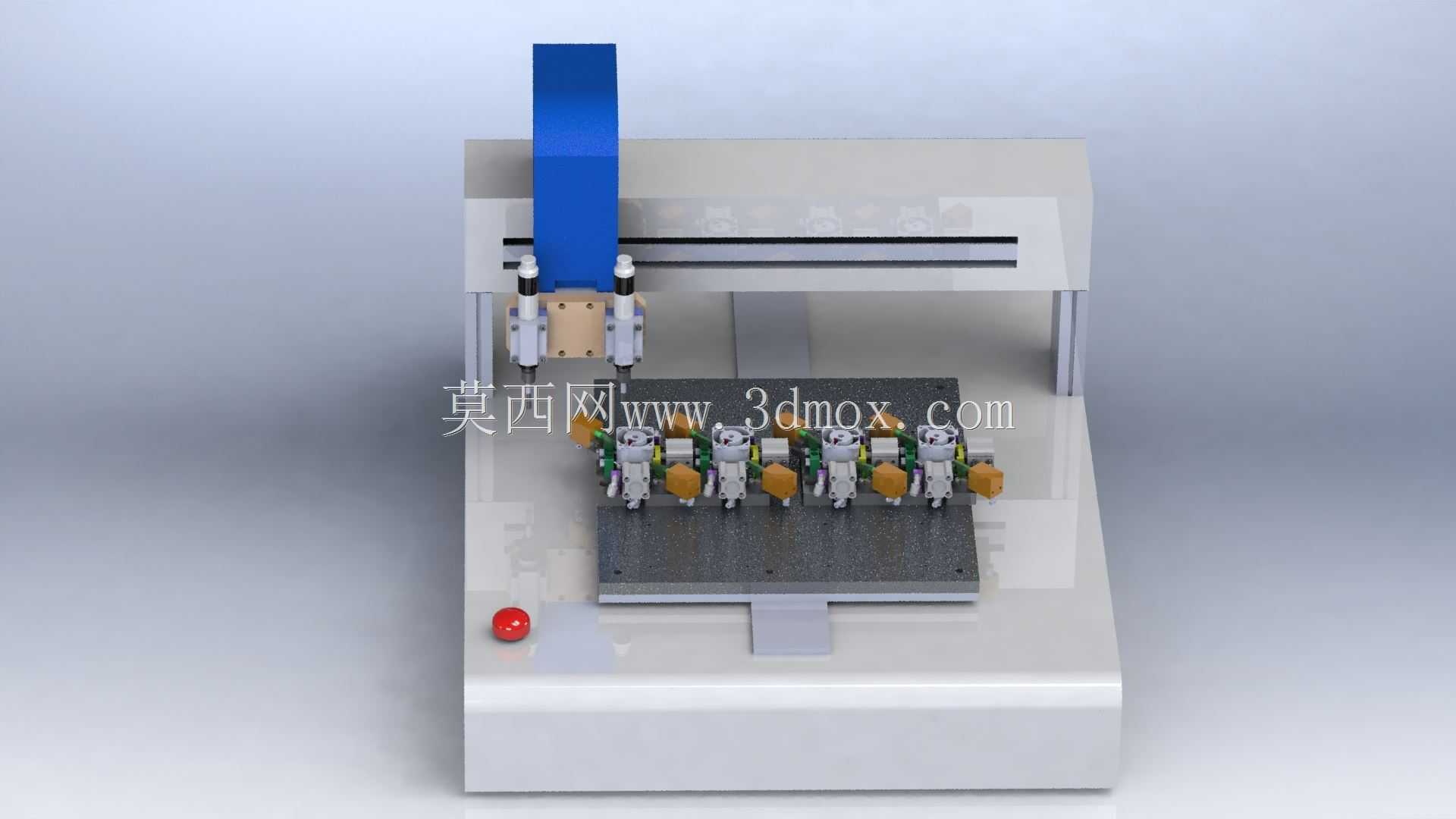

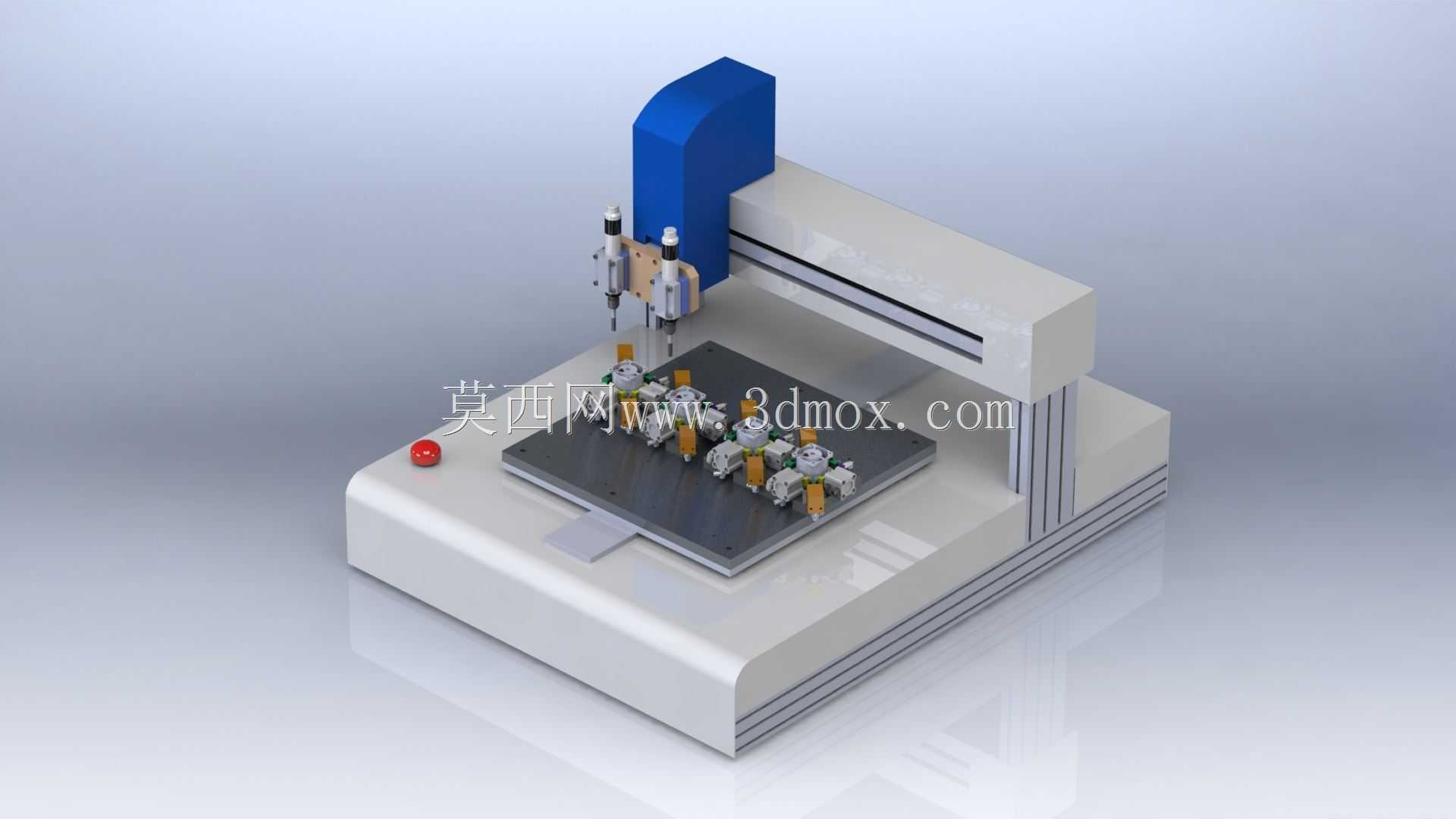

　　这套配套武藏机f40的去毛刺夹具，主要面向3C精密零部件、小型压铸件、机加工小件的批量化去毛刺工序，适配桌面式自动去毛刺设备的作业区间，解决传统人工去毛刺一致性差、效率低、边角过抛或漏处理的问题。从结构布局来看，夹具采用底板集成式设计，整体安装边界完全匹配武藏机f40的工作台T型槽间距，不需要额外改造设备台面，锁紧件直接沿用设备原有装夹点位，现场换装不需要重新打表找正，单次换装耗时可控制在十分钟以内。夹具上设置了多组并行装夹工位，每个工位都对应独立的工件定位基准，针对小型异形件的外形轮廓做了仿形支撑，避免去毛刺过程中工件受刷轮、磨头的侧向力发生位移，同时每个工位都预留了排屑缺口，加工过程中产生的金属碎屑、

　　磨料颗粒可以顺着缺口直接落入设备下方的集屑槽，不会堆积在定位面上影响后续装夹精度。设计过程中优先考虑了换型兼容性，定位块采用快拆式螺钉锁紧，针对不同规格的同系列工件，只需要更换对应仿形定位块，不需要整体拆装夹具底板，能快速适配小批量多品种的去毛刺加工需求。夹具的压紧机构采用卧式侧向压紧，压头位置避开了设备去毛刺执行端的走刀路径，不会出现干涉撞机的问题，压头接触工件的位置镶嵌了聚氨酯软垫，避免压紧力过大在工件表面留下压痕，适配表面要求较高的外观件加工。整套夹具的Z向高度经过严格核算，完全处于设备主轴的有效行程区间内，不需要额外调整设备原点参数，装夹完成后可直接调用原有加工程序启动作业。在实际生产场景中，

　　这类夹具可以配合设备的双加工头同步作业，一次装夹即可完成工件所有外露边角的毛刺去除，包括铣削加工后残留的飞边、压铸合模线、钻孔后的孔口毛刺，加工后的工件边角R角均匀一致，不会出现人工处理常见的塌边、过磨问题，单批次加工的良率可以稳定在较高水平。夹具的主体结构采用硬质铝合金加工，表面做了硬质阳极氧化处理，长期接触切削液、磨料也不会出现锈蚀、磨损过快的问题，日常维护只需要定期清理定位面的碎屑、检查压紧块的锁紧力度即可，不需要复杂的保养流程。
