在线式弯板零件自动检测装置

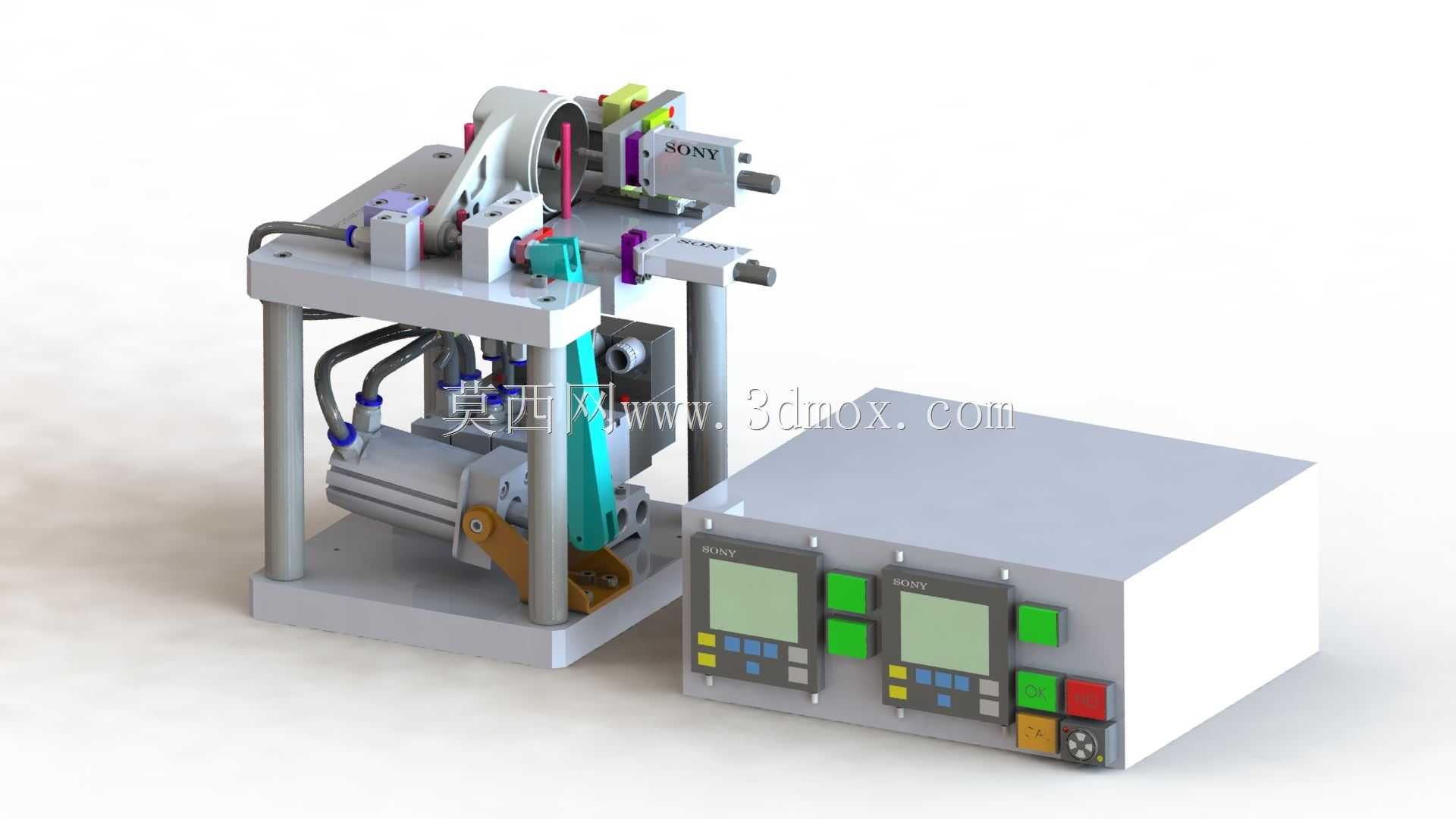

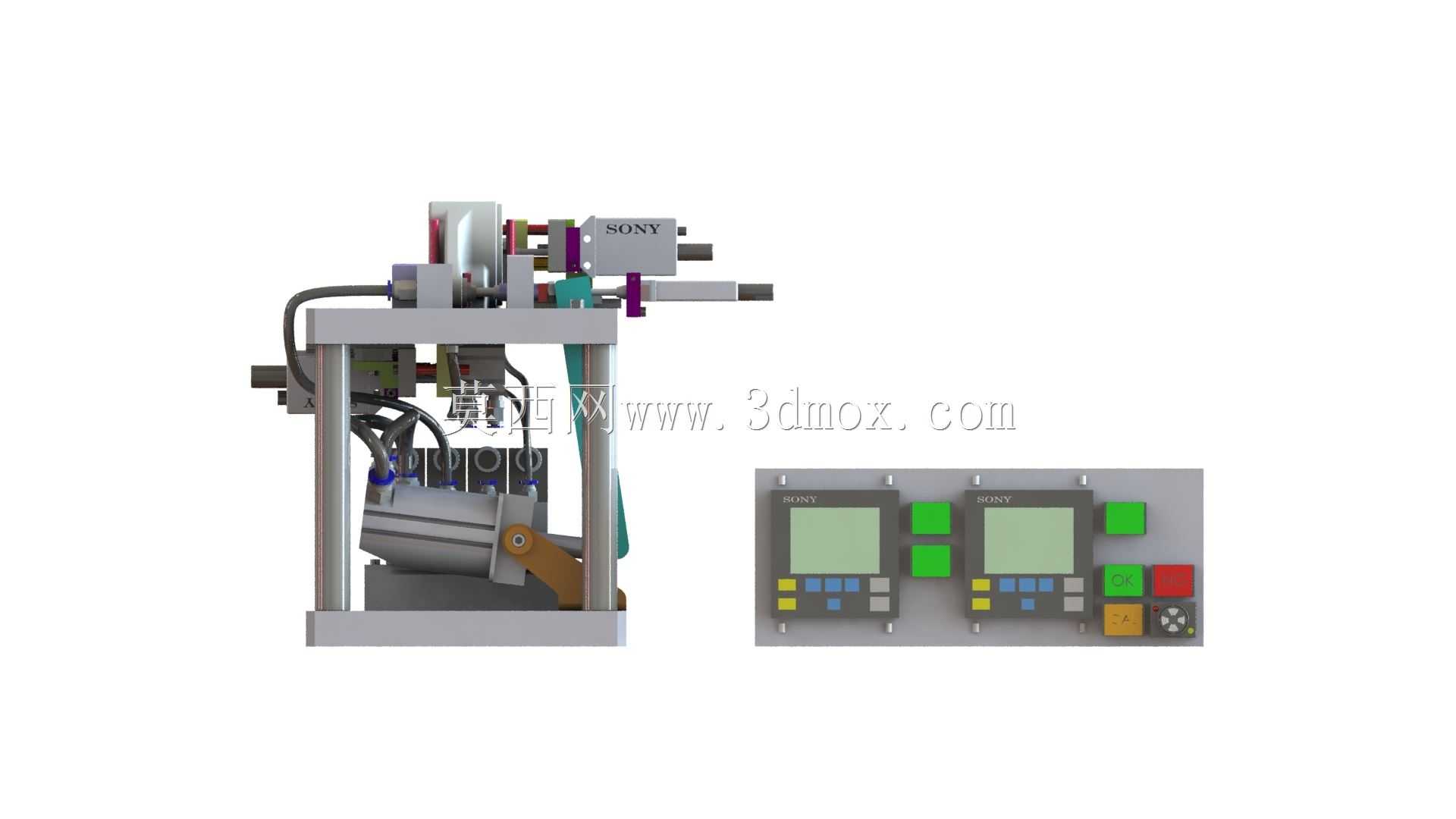

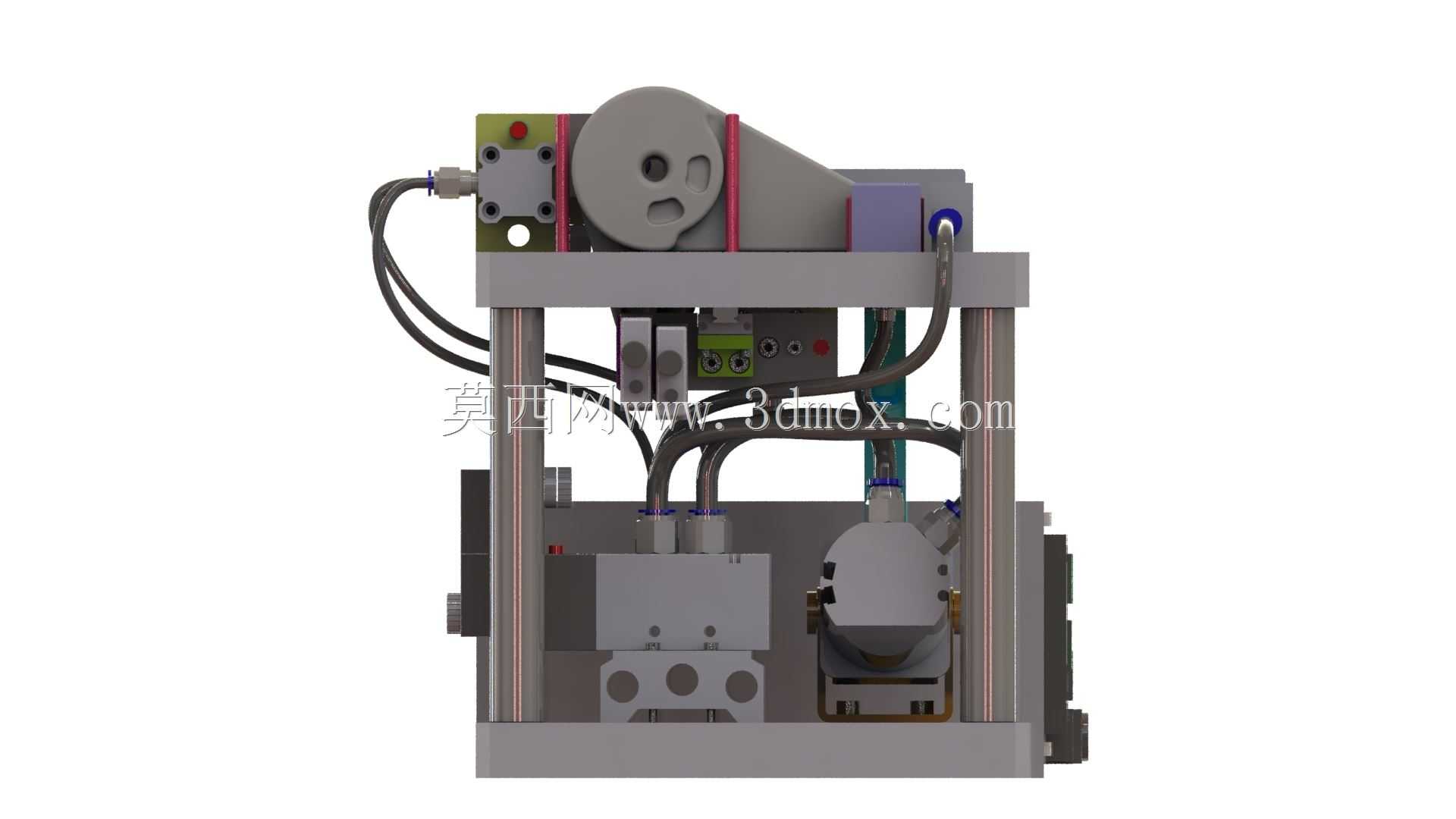

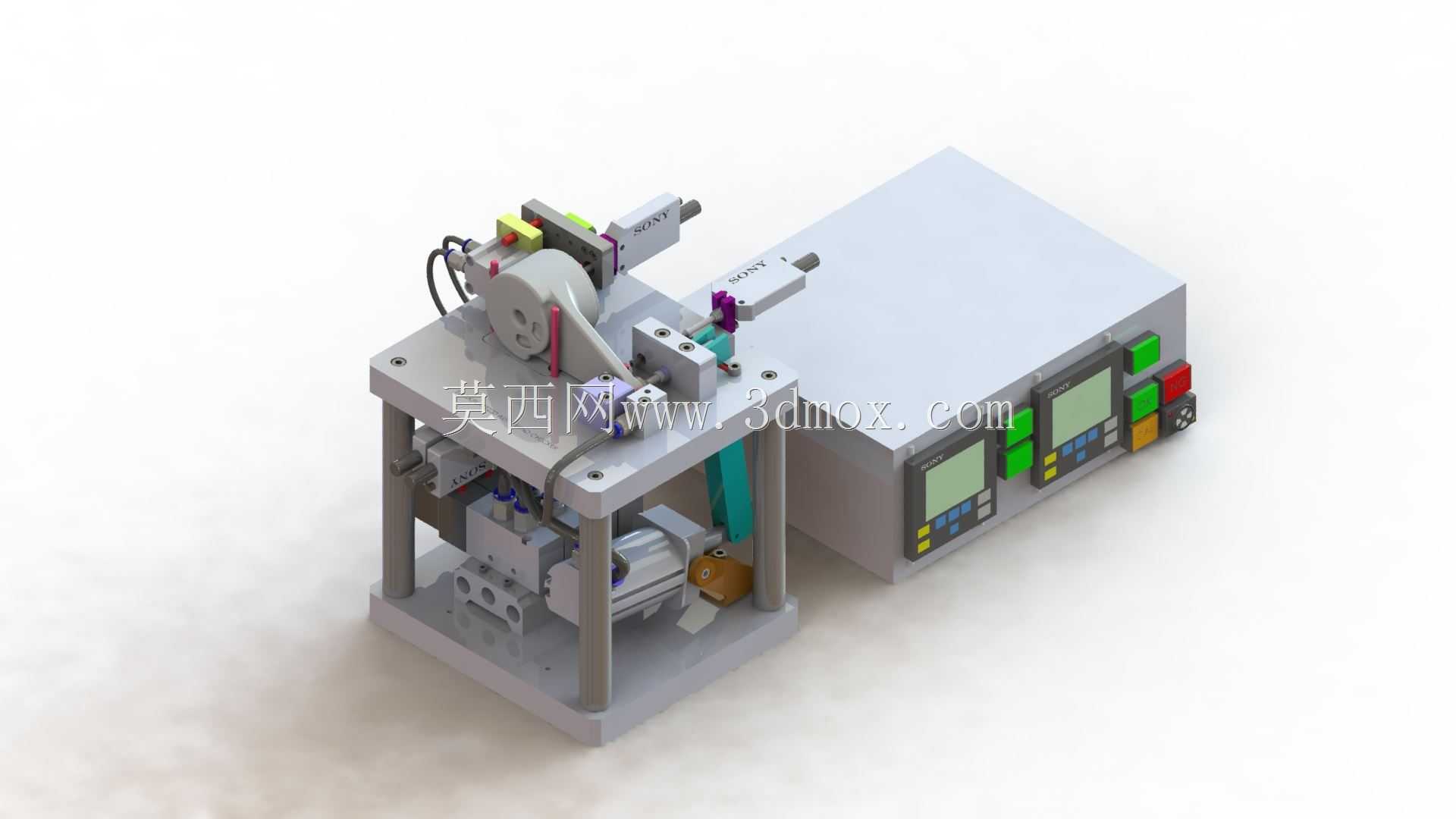

该装置主要应用于冲压、钣金加工产线的末端质检环节，适配连续化生产节拍下的弯板类零件全检需求，可直接嵌入现有生产流水线，替代传统人工目视、卡规测量的检测模式，解决人工检测效率低、漏检率高、一致性差的痛点，尤其适合汽车零部件、家电钣金、五金结构件等批量生产场景下的弯板成型质量管控，能够在零件完成冲压折弯工序后第一时间完成形位尺寸校验，避免不合格品流入后续装配环节造成的物料浪费与装配故障。装置整体分为执行检测主机与电控操作柜两个独立单元，检测主机采用双层立式框架结构，底部通过可调脚杯实现水平调节，安装时仅需预留对应长宽的落地空间，可对接上游输送线的出料端，无需对现有产线做大规模改造；电控柜采用独立落地式设计，可根据车间布局放置在检测主机侧方，通过快插线缆与主机连接，便于后期维护与线路整理。检测主机集成了零件定位、多维度检测、合格判定、分选触发的全流程功能，设计上采用模块化思路，定位夹具可根据不同规格的弯板零件快速更换，检测单元采用非接触式检测结合机械定位校验的组合方案，既保证检测精度，又避免接触式检测对零件表面造成的划伤；气动执行元件布局在框架下层，通过硬质气管与上层执行机构连接，走线走管全部隐藏在框架立柱内部，避免生产过程中碎屑、切削液落入管路造成元件损坏，同时设备外层预留安全防护安装位，可根据车间安全要求加装透明防护门，兼顾操作可视性与生产安全性。电控柜面板集成了参数设置显示屏、状态指示灯与操作按钮，可直接设置不同弯板零件的检测阈值、检测节拍，实时显示当前检测数量、合格数量与不合格类型，设备运行过程中出现异常时会自动触发声光提示，同时输出信号控制上游产线暂停，避免批量不合格品产生。整套设备的设计充分考虑车间实际生产环境，结构件采用标准铝型材与钢板加工组合，兼顾结构刚性与轻量化需求，各运动部件均预留维护保养空间，易损件采用标准工业配件，降低后期运维成本，可适配多规格小批量弯板零件的快速换产检测需求，帮助生产企业提升质检环节的自动化水平，稳定产品出厂质量。
