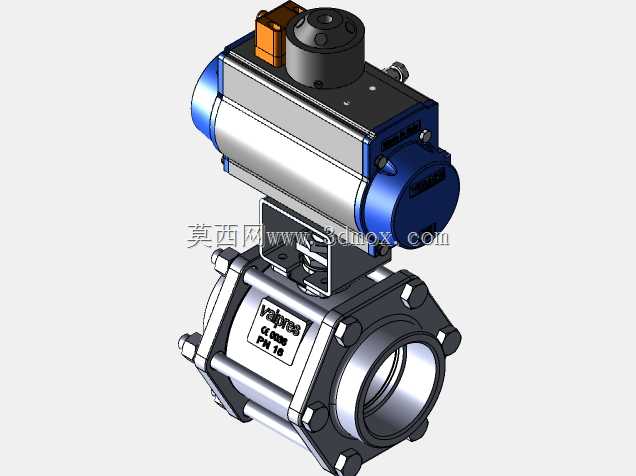

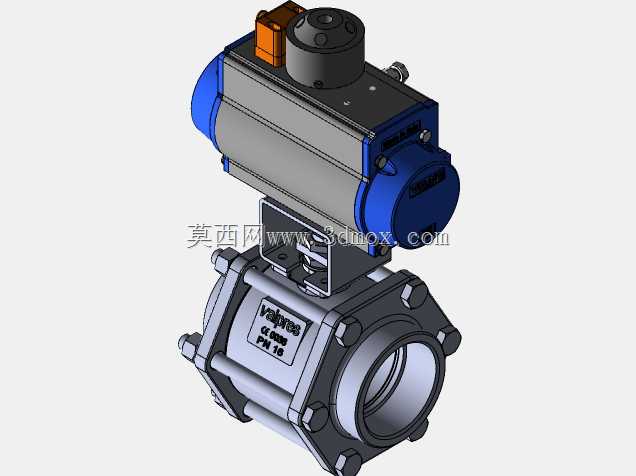

气动三片式承插焊不锈钢球阀结构设计

这款气动驱动的三片式承插焊球阀，主要应用于化工、食品饮料、制药、市政给排水、油气输送等行业的工业管路系统中，承担管路内流体介质的通断切换与流量调节功能，适配水、油品、弱腐蚀性气体、部分洁净化工介质等多种流体工况，尤其适合对管路密封性、启闭响应速度有较高要求的自动化生产管线，可接入工厂气动控制系统实现远程自动控制，无需人工近距离操作，能适配高温、高压、高洁净度等多种特殊作业场景。

从功能特性来看，该球阀采用三片式阀体结构设计，阀体由中间主体与两侧端盖通过螺栓锁紧组合而成，相比一体式球阀，三片式结构在后期维护时无需将整个阀门从管路上拆卸，仅需松开连接螺栓即可取出阀芯、阀座组件进行检修或密封件更换，大幅降低管路运维的工作量与成本。阀门采用承插焊连接方式，与管路焊接后连接强度高、密封性能优异，无外泄漏风险，适合高压、高振动的管路安装场景。上部搭配的气动执行器采用双活塞齿轮齿条传动结构，输出扭矩稳定，启闭响应速度快，可通过气源压力调整适配不同规格球阀的扭矩需求，执行器顶部预留了阀位指示器与附件安装接口，可根据实际需求加装限位开关、电磁阀、定位器等配件，实现阀位信号反馈、流量比例调节等拓展功能。

在设计思路上，这款球阀的结构设计充分兼顾了工况实用性与装配便捷性，流道采用全通径设计，介质流经阀门时无明显缩径，流阻系数极低，不会造成管路压力损失过大，也不易积存介质杂质，适合输送含微小颗粒的流体介质。阀芯采用精密铸造不锈钢球体，表面经过高精度抛光处理，与阀座的贴合密封面加工精度达到微米级，确保长期启闭循环后仍能保持可靠的密封性能，阀座采用增强聚四氟乙烯材质，兼具耐腐蚀性与低摩擦系数，大幅降低启闭扭矩，延长密封件使用寿命。气动执行器与阀体之间采用标准支架与连接轴适配，连接尺寸符合通用阀门安装标准，可根据需求更换不同驱动力的执行器，适配不同的工作压力工况。

从安装边界与外形尺寸来看，该阀门为3英寸通径规格，整体结构紧凑，执行器与阀体同轴布置，横向与纵向安装占用空间较小，承插焊端的内径尺寸适配对应规格的标准不锈钢管路，焊接时端盖的定位台阶可保证管路与阀门的同轴度，降低焊接装配难度。安装时需预留执行器上部的接线、接气操作空间，以及侧面的螺栓拆装空间，确保后期运维时可顺利完成配件更换操作，阀门整体重量分布均匀，安装后管路受力均衡，不会因阀门自重造成管路焊接处应力集中。
