空气压缩机用啮合旋转螺杆组件

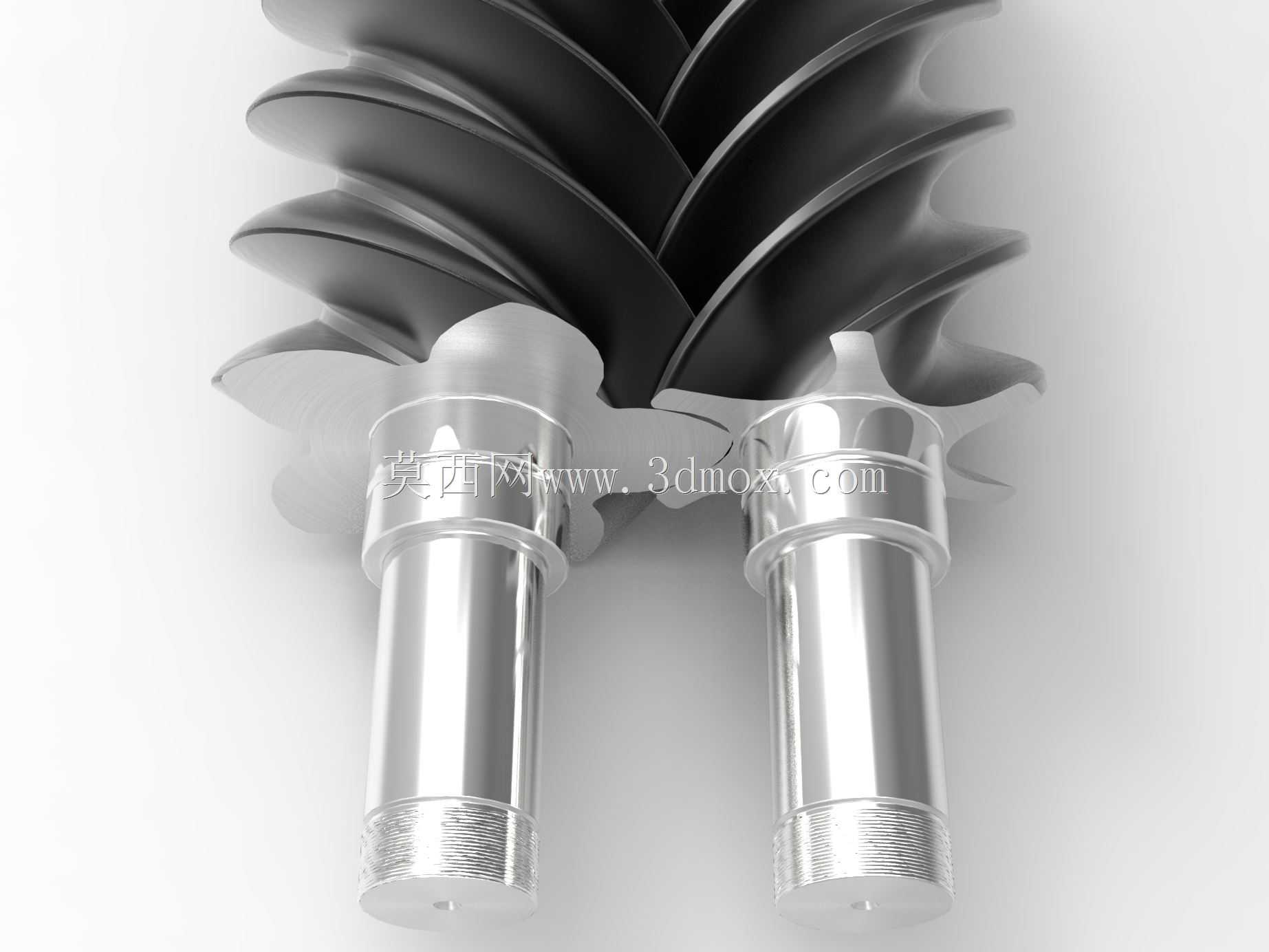

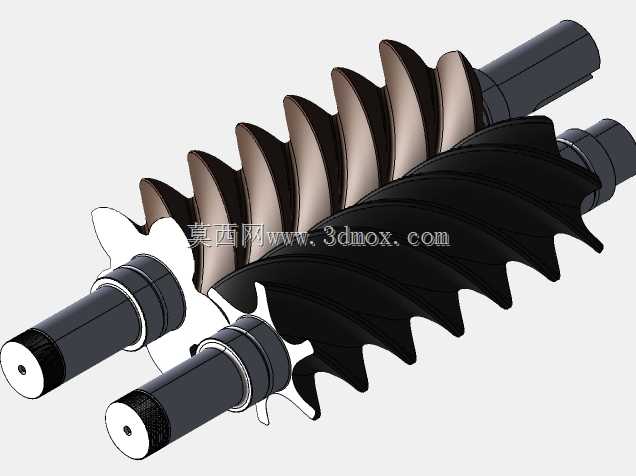

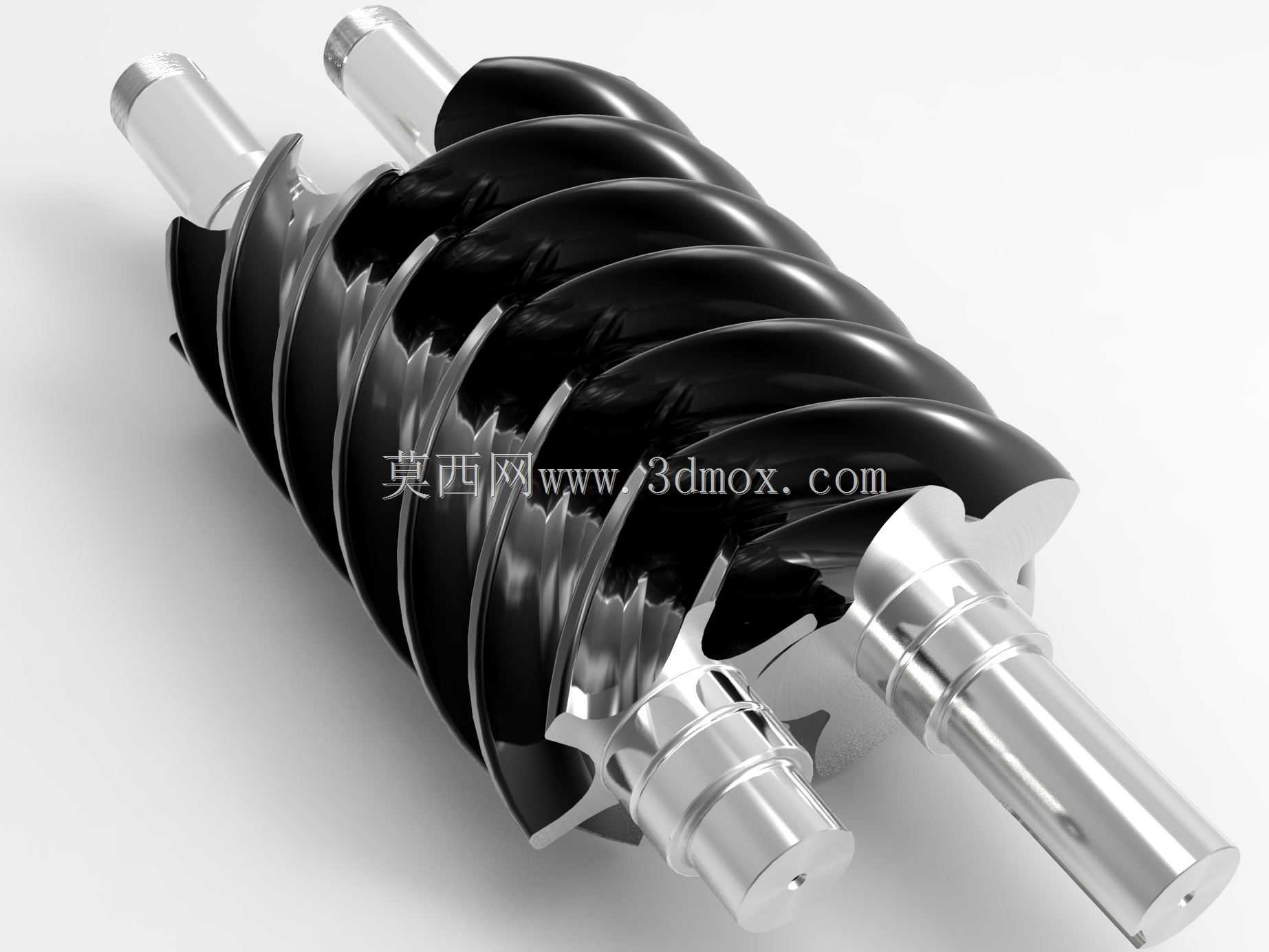

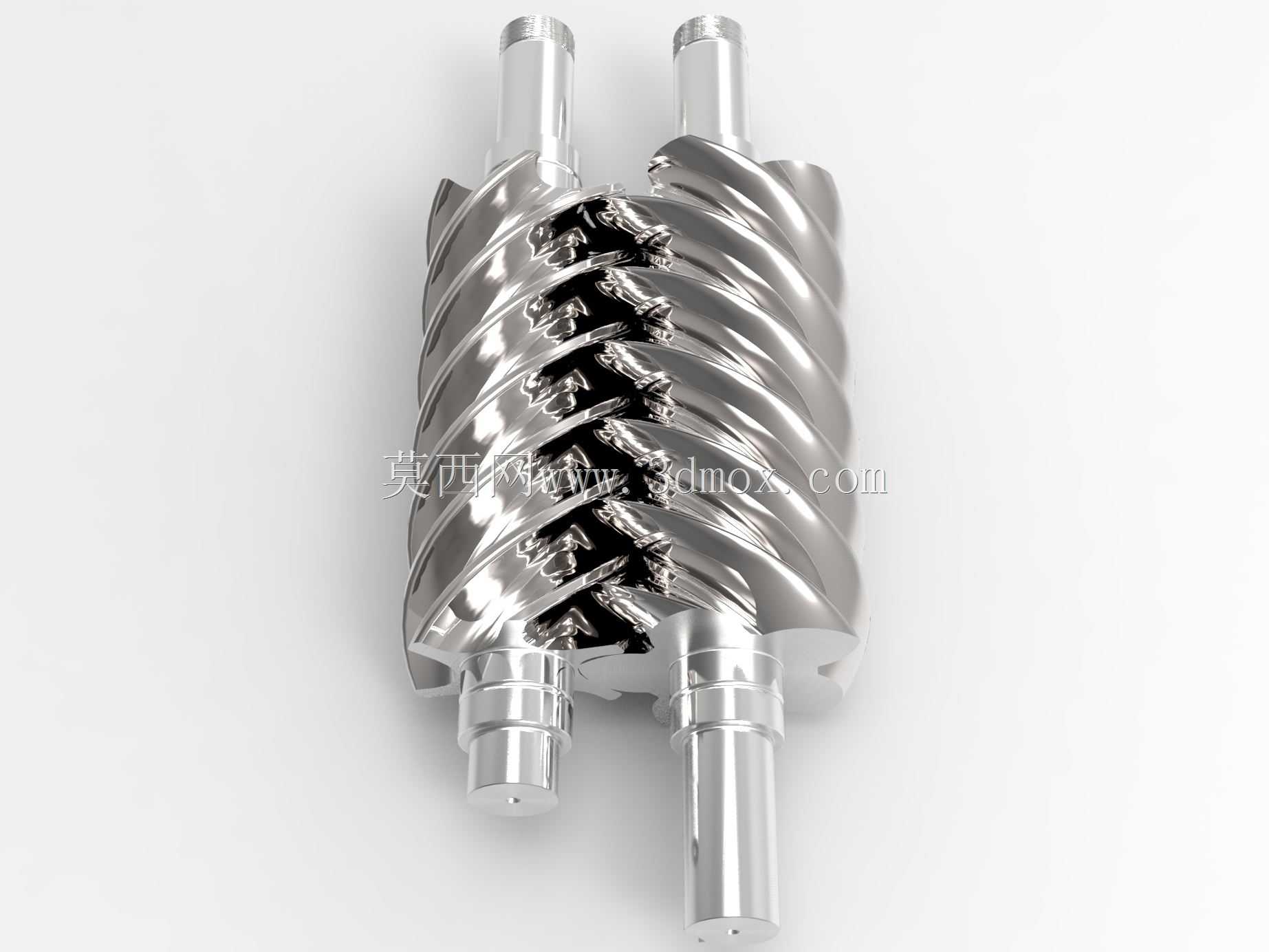

这套啮合旋转螺杆是容积式空气压缩机的核心做功部件，广泛应用于工业气动供气、食品医药洁净压缩空气制备、轨道交通制动供气、工业喷涂动力源等场景，是双螺杆空压机实现气体压缩的核心执行构件，直接决定整机的排气压力、容积效率与运行稳定性。在实际设备运行中，两根螺杆平行装配于压缩机主机腔体内，通过同步齿轮驱动实现高精度反向啮合旋转，随着齿槽容积的周期性变化，完成空气的吸入、封闭压缩与高压排出全过程，相比传统活塞式压缩部件，这套螺杆组件运行更平稳、气流脉动更小、易损件更少，可满足长时间连续运行的工业供气需求。设计过程中重点围绕啮合型线的密封性做优化，采用不对称螺旋齿型结构，有效压缩齿间泄漏三角区的面积，降低压缩过程的气体回流损失，提升容积效率；螺旋升角经过反复匹配验算，兼顾轴向力平衡与气流输送效率，转子两端的轴颈结构分别对应进气端轴承位、排气端轴承位与密封安装位，轴肩尺寸严格匹配腔体定位台阶，保证装配后转子与腔体内壁、转子与转子之间保持均匀的微米级间隙，既避免运转过程中出现刮擦卡滞，又能保证压缩腔的密封性能。从安装边界来看，两根螺杆的中心距严格匹配主机腔体的轴承座孔位间距，轴端伸出长度适配同步齿轮、联轴器的安装空间，转子的有效工作段长度与腔体压缩腔长度完全契合，进气侧轴颈预留有密封件安装槽，可适配迷宫密封或接触式唇形密封，避免润滑油渗入压缩腔污染压缩空气；排气侧轴肩设计有推力承载面，可承受压缩过程产生的轴向推力，保证转子在高压工况下的轴向位置稳定。外形上转子齿面经过光滑过渡处理，螺旋曲面的曲率变化连续，既减少气流在齿槽内的流动阻力，也能降低运转过程的气流噪声，金属本体的高精度曲面加工要求，可保证啮合过程中齿面接触均匀，减少局部磨损，延长部件的整体使用寿命，适配不同功率等级的固定式、移动式螺杆空压机主机装配需求。
