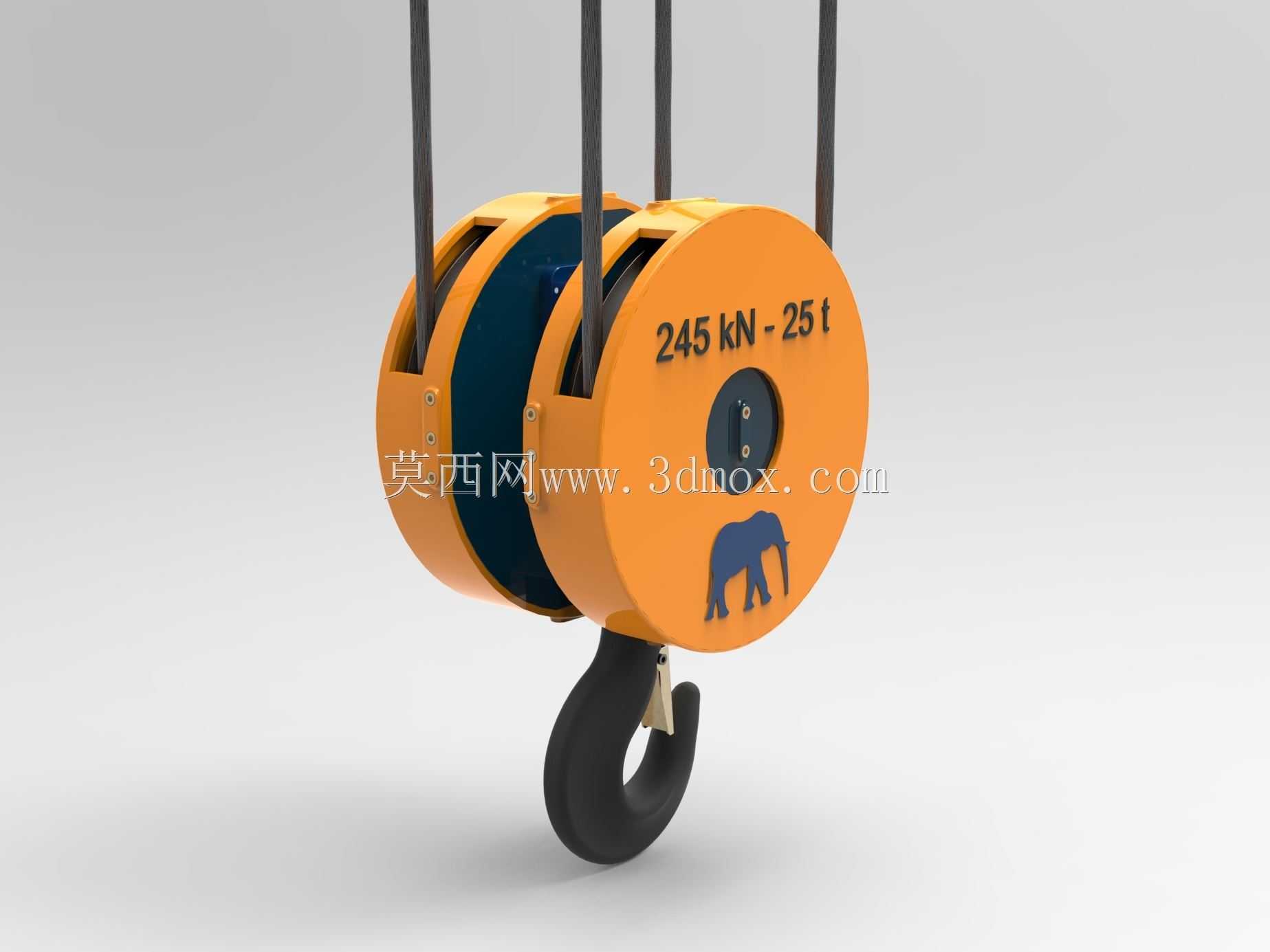

25吨级起重吊装滑轮吊钩组结构

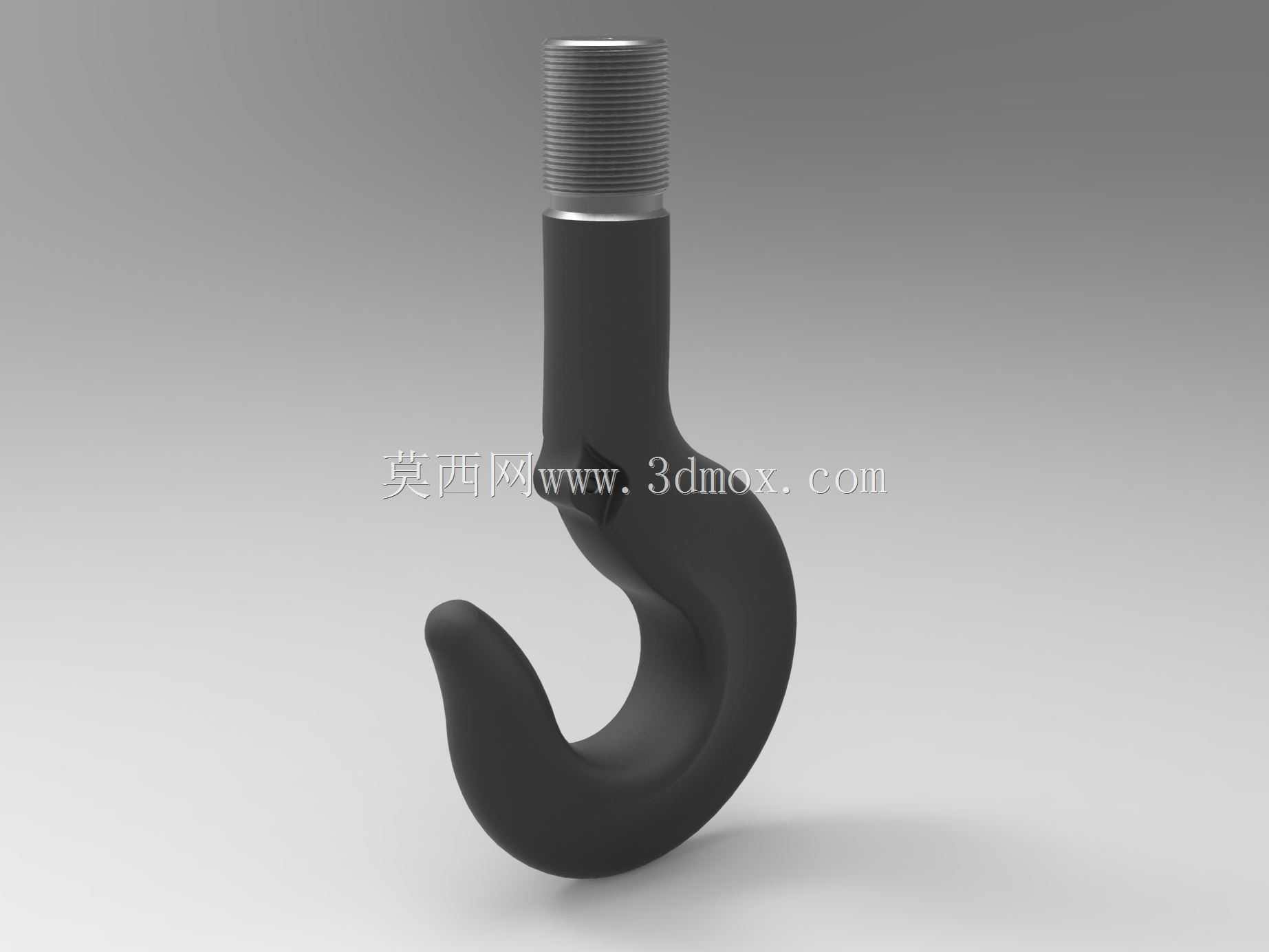

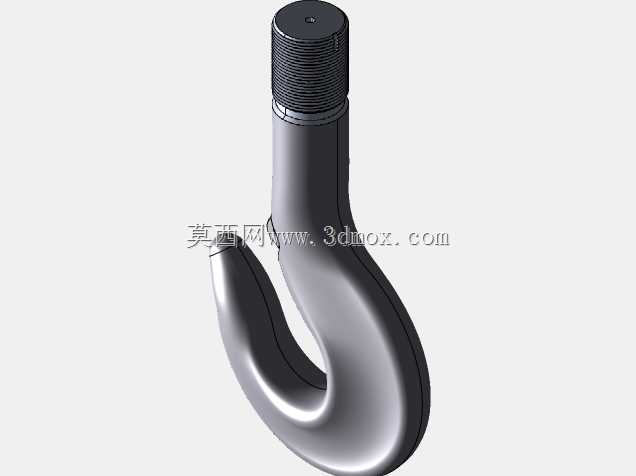

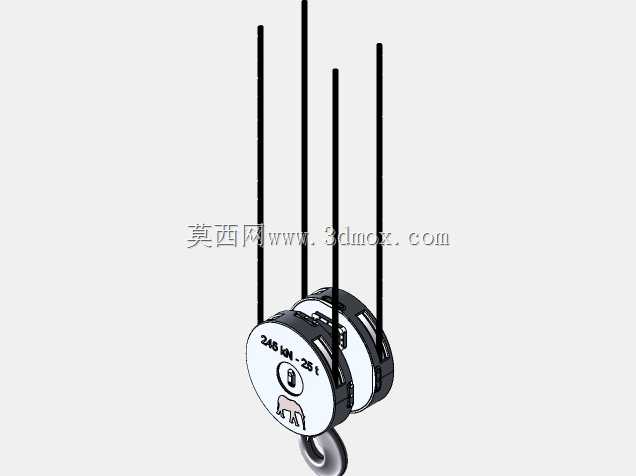

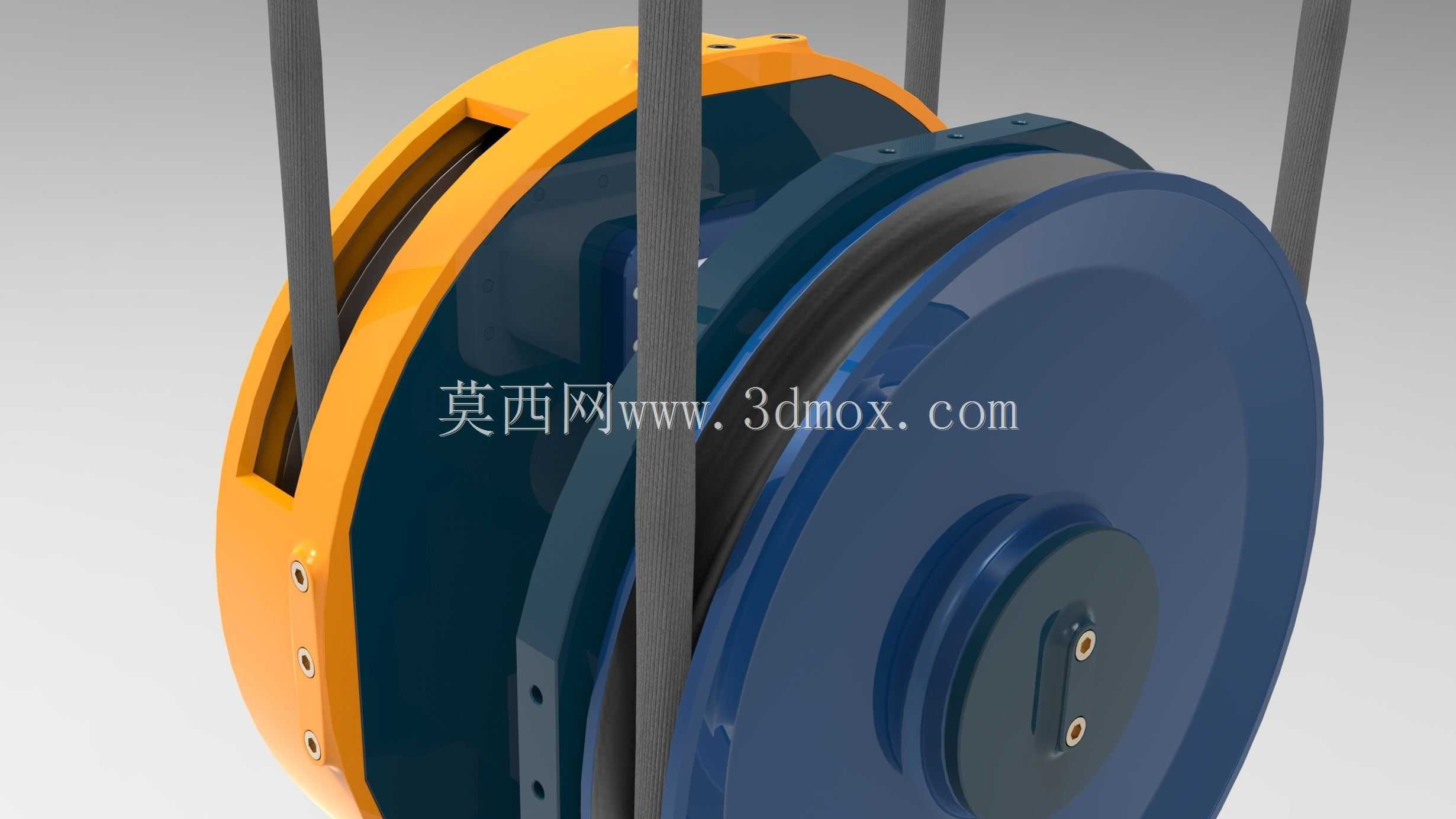

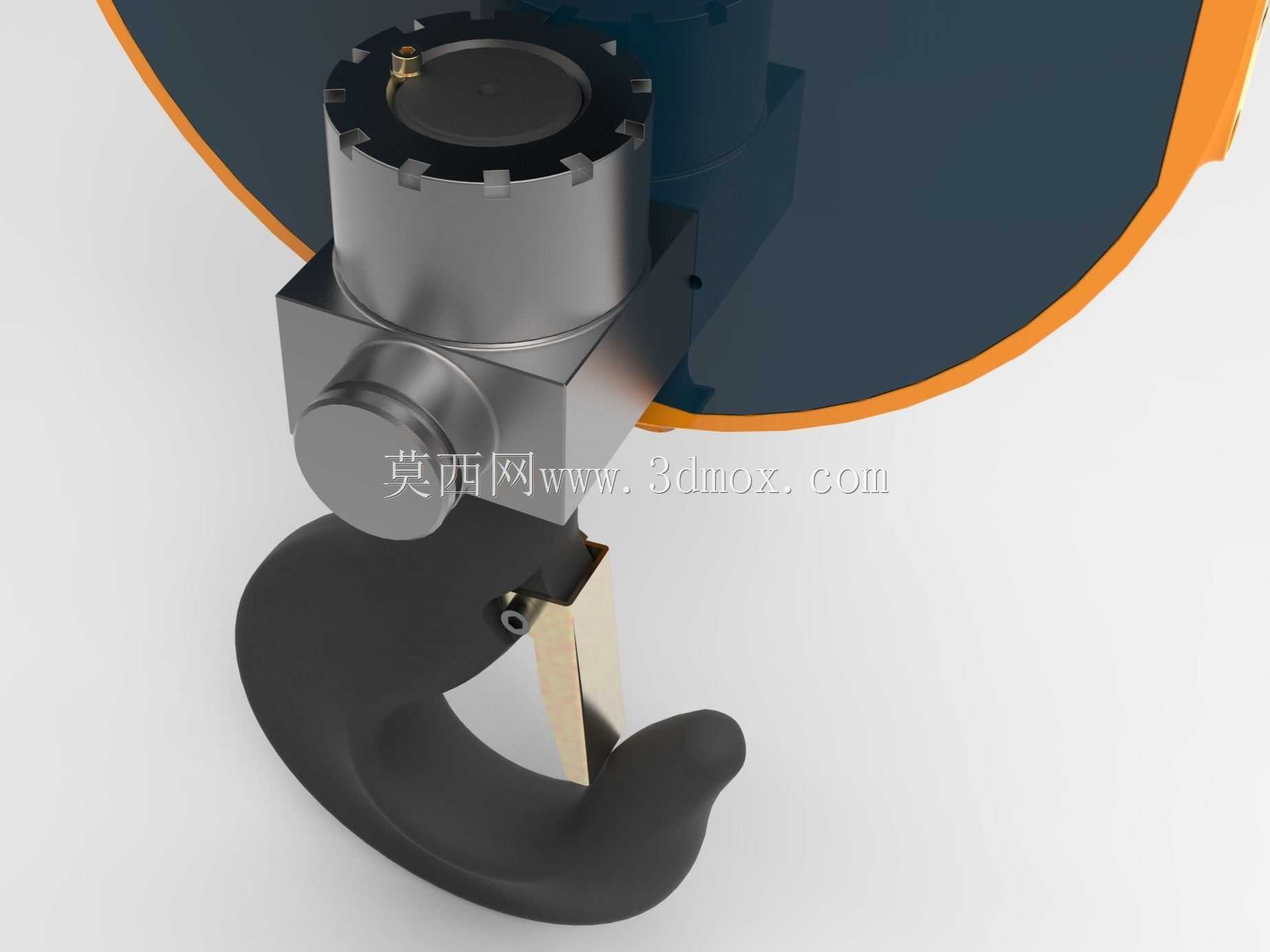

该吊钩组是桥式起重机、门式起重机、门座式起重机等起重设备的核心取物承载部件，主要应用于工矿企业生产车间物料转运、港口码头集装箱装卸、建筑工地重型构件吊装、仓储物流重型货物堆垛、重型设备安装检修等作业场景，是起重作业中直接连接被吊重物与起重钢丝绳的关键受力构件，承担着传递起升载荷、保障吊装作业安全的核心作用。该吊钩组额定承载载荷对应245kN起重力，适配25吨级额定起重量的起重设备，可配合不同倍率的钢丝绳缠绕方案，满足不同起升高度、不同吊装速度的作业需求。产品采用双滑轮并排布置的结构设计，滑轮外侧设置整体式橙色防护壳体，既可以避免钢丝绳在运行过程中脱出滑轮绳槽，也能阻挡作业环境中的粉尘、碎屑侵入滑轮轴承部位，降低日常维护的频次；滑轮绳槽经过圆弧优化设计，槽面弧度与适配钢丝绳的外径精准匹配，可减少钢丝绳与绳槽之间的挤压磨损，延长钢丝绳的使用寿命。下部吊钩采用锻造钩头结构，钩身带有安全防脱挡片，可避免吊装过程中吊索具从钩口意外滑脱，钩头与滑轮组架体之间采用推力轴承连接，可实现吊钩360度自由回转，方便作业人员调整被吊重物的朝向，适配不同角度的吊装对位需求。设计过程中充分考虑了部件的受力分布特性，滑轮轴、架体侧板、钩头横梁等核心受力部件均按照等强度原则进行结构优化，在保证整体结构强度、满足重载承载安全系数要求的前提下，尽可能削减非受力区域的冗余材料，降低吊钩组自身的重量，减少起重设备的无效载荷占比，提升起重作业的有效承载能力。外形结构上，该吊钩组整体为竖向对称布置，上部预留的钢丝绳穿绕空间可适配多根钢丝绳同时穿绕，安装时仅需将钢丝绳按照对应倍率依次穿入滑轮绳槽，固定好钢丝绳绳端即可完成与起重小车起升机构的连接，安装边界适配主流25吨级起重设备的起升机构安装尺寸，无需对原有起重设备的结构进行额外改造即可直接替换使用。滑轮轴承采用密封式润滑结构，可在较长周期内无需补充润滑脂，适配多粉尘、户外露天等复杂作业环境的使用要求，整体结构坚固耐用，可承受重载作业下的交变载荷冲击，有效保障起重吊装作业的稳定性与安全性。
