卧式十吨容量PE储液罐体结构设计

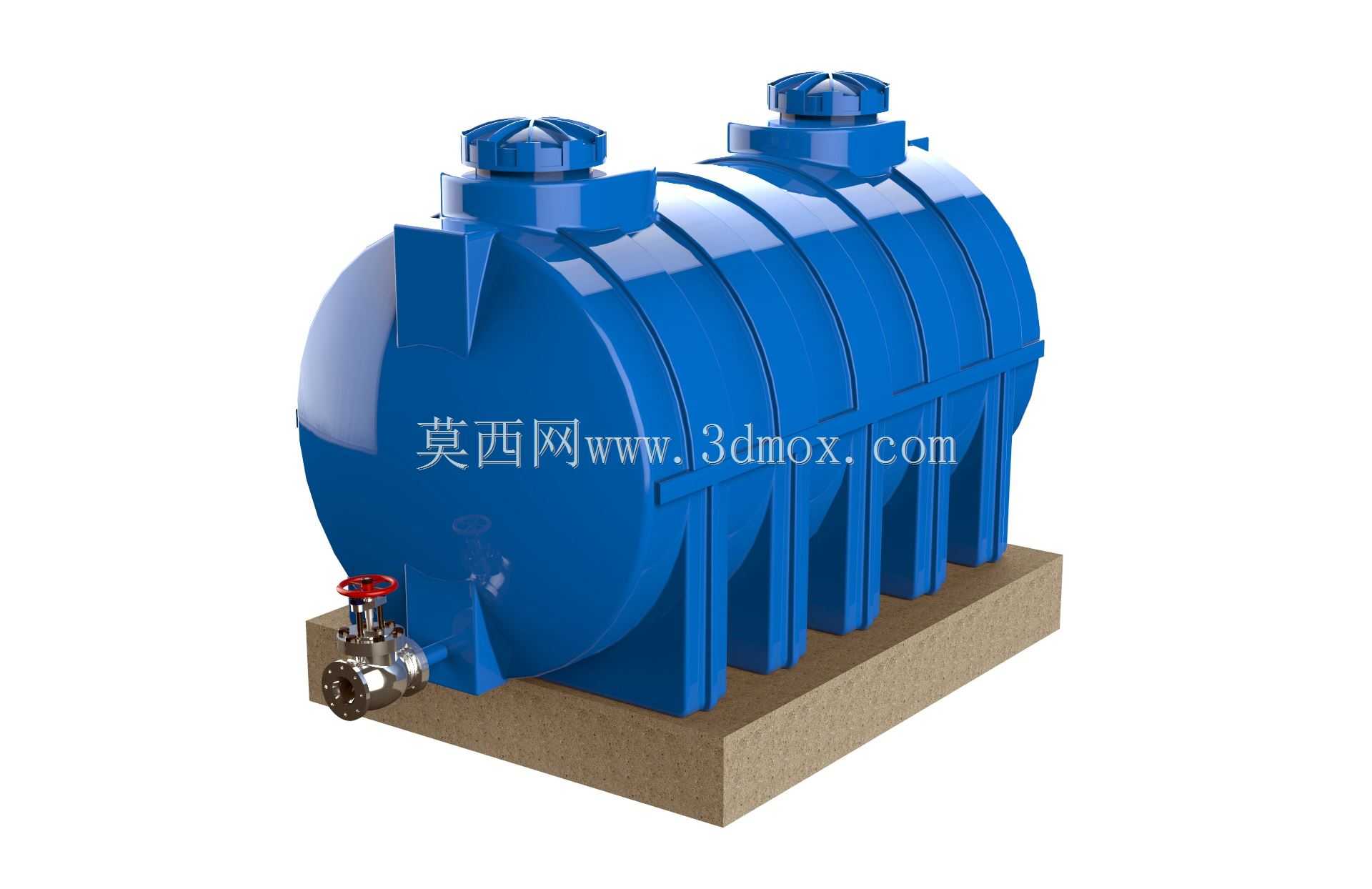

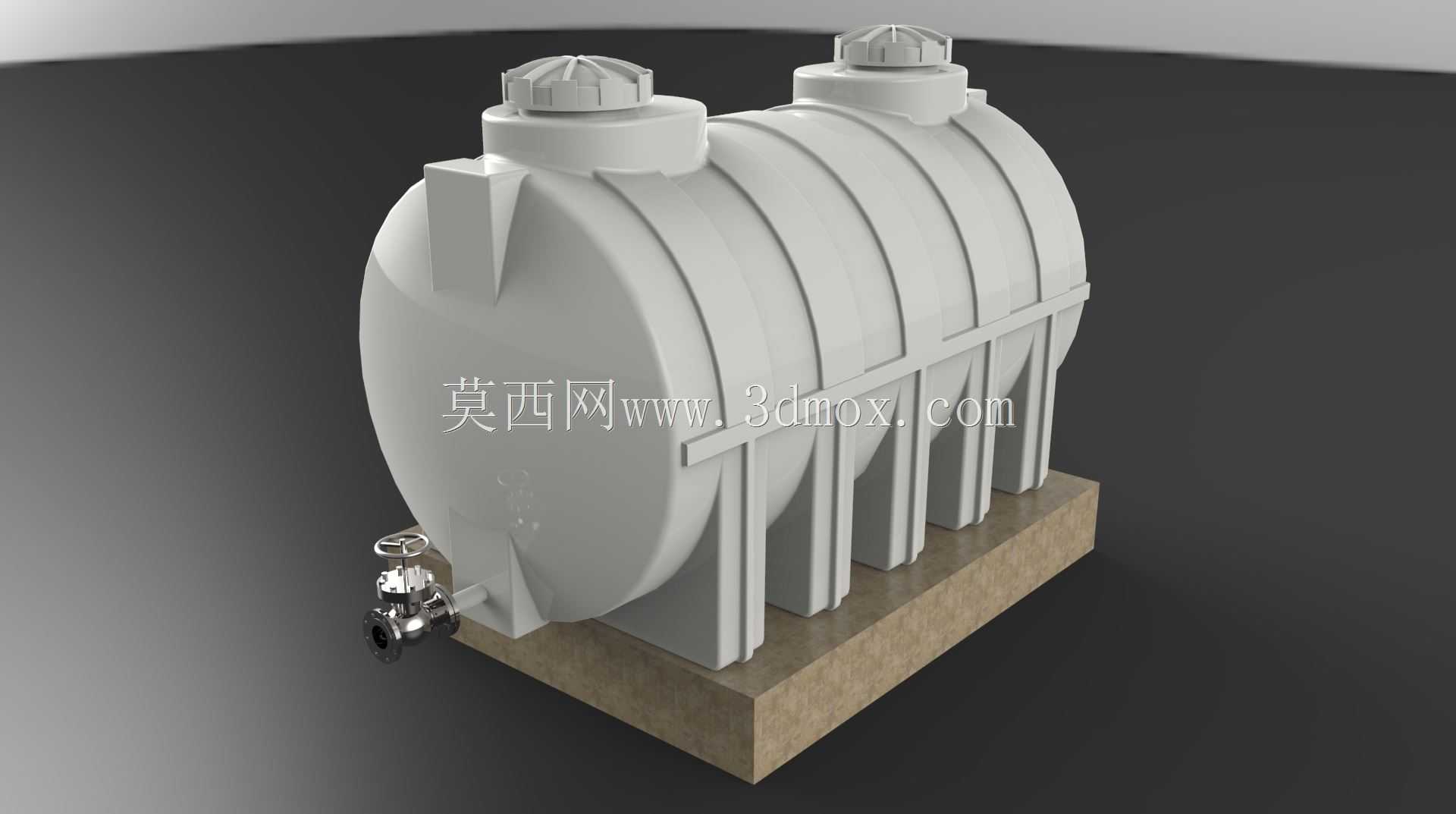

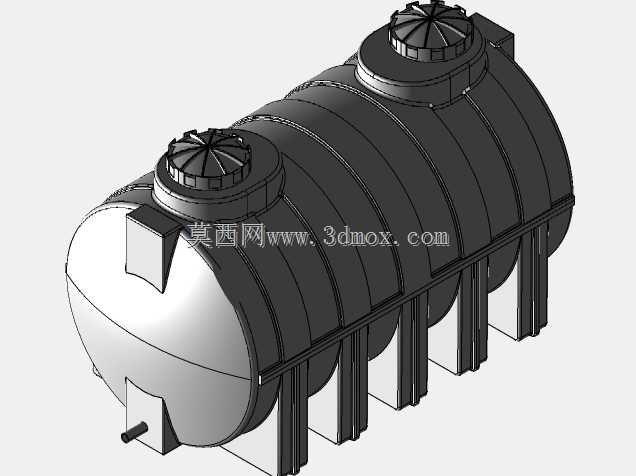

这款卧式大容量储液罐体，主要面向民用供水、中小型化工生产、农林灌溉、污水处理配套等场景的液态介质存储需求，可适配常温常压下的清水、弱腐蚀性化工溶液、农林水肥混合液等多种介质的静态存储作业，相比立式储罐更适合埋地安装或者低矮空间的布设场景，能有效降低场地高度要求，同时卧式结构的重心更低，抗侧倾、抗外部挤压的表现更优，适配户外露天、浅埋地下、车间边角等多种安装环境。罐体整体采用滚塑一体成型的塑料材质设计，外部设置多道环形加强筋结构，沿罐体轴向均匀排布，能够有效抵消内部液体静压力带来的罐体形变，避免长期储液出现罐体鼓胀、接缝开裂的问题，罐体顶部设置两个带密封盖的检修口，既可以作为加注口满足大流量补液需求，也能供运维人员进入罐体内部开展清洁、检修作业，罐体端部低位配置带手轮的出液阀门，可直接对接输送管路实现介质的可控排放，无需额外在罐体上开孔加装出料组件，降低现场安装的改造工作量。设计过程中优先考虑了塑料材质的成型特性与受力特点，将罐体两端的封头设计为圆弧过渡结构，避免直角位置出现应力集中，同时将底部支撑座与罐体的接触位置做了加宽贴合处理，让罐体的重量均匀分散到支撑基座上，避免局部应力过大导致罐体底部开裂；外部的加强筋高度与厚度经过受力校核，既不会因为筋位过薄无法起到加强作用，也不会因为筋位过厚导致滚塑成型时出现壁厚不均、内部缩孔的问题，顶部的检修口盖采用带卡扣的密封结构，配合橡胶密封圈可以实现防雨、防异味散逸、防杂物落入的效果，同时开启操作无需额外工具，日常运维十分便捷。安装布设时，需要提前预制与罐体底部支撑尺寸匹配的混凝土基座，基座表面需要做水平找平处理，避免罐体安装后出现局部受力不均的问题，罐体的轴向长度、直径与基座的固定点位完全匹配，现场安装时只需将罐体吊装放置到基座上做好限位固定即可，不需要额外做罐体的结构调整；进出管路对接时需要注意阀门位置的操作空间预留，保证手轮的转动行程不受周边构筑物遮挡，顶部检修口上方需要预留足够的开盖空间，满足日常加注与检修的操作需求，埋地安装时还需要在罐体周边回填细沙，避免尖锐石块直接接触罐体表面造成划伤破损。
