梅花型弹性弯爪传动联轴器结构设计

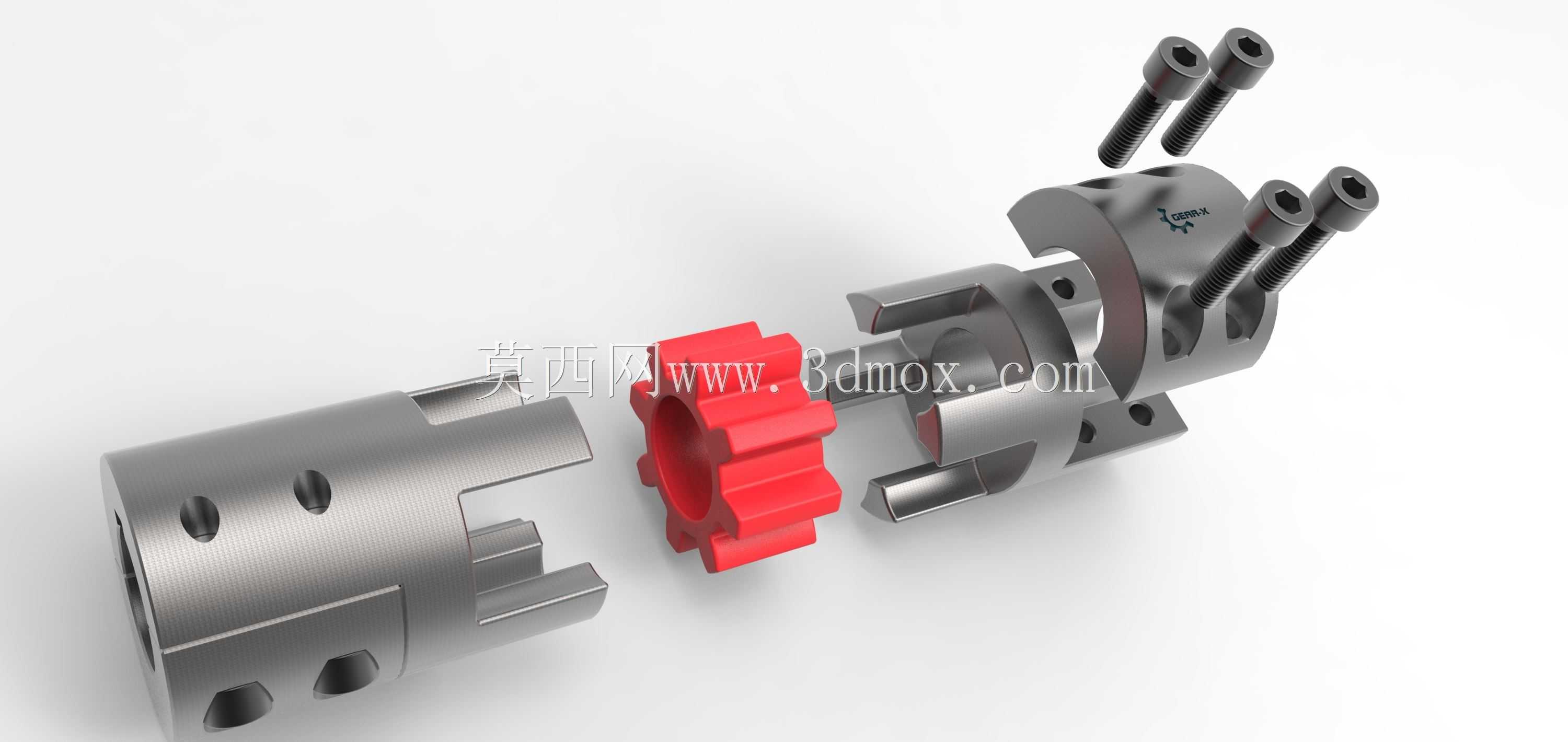

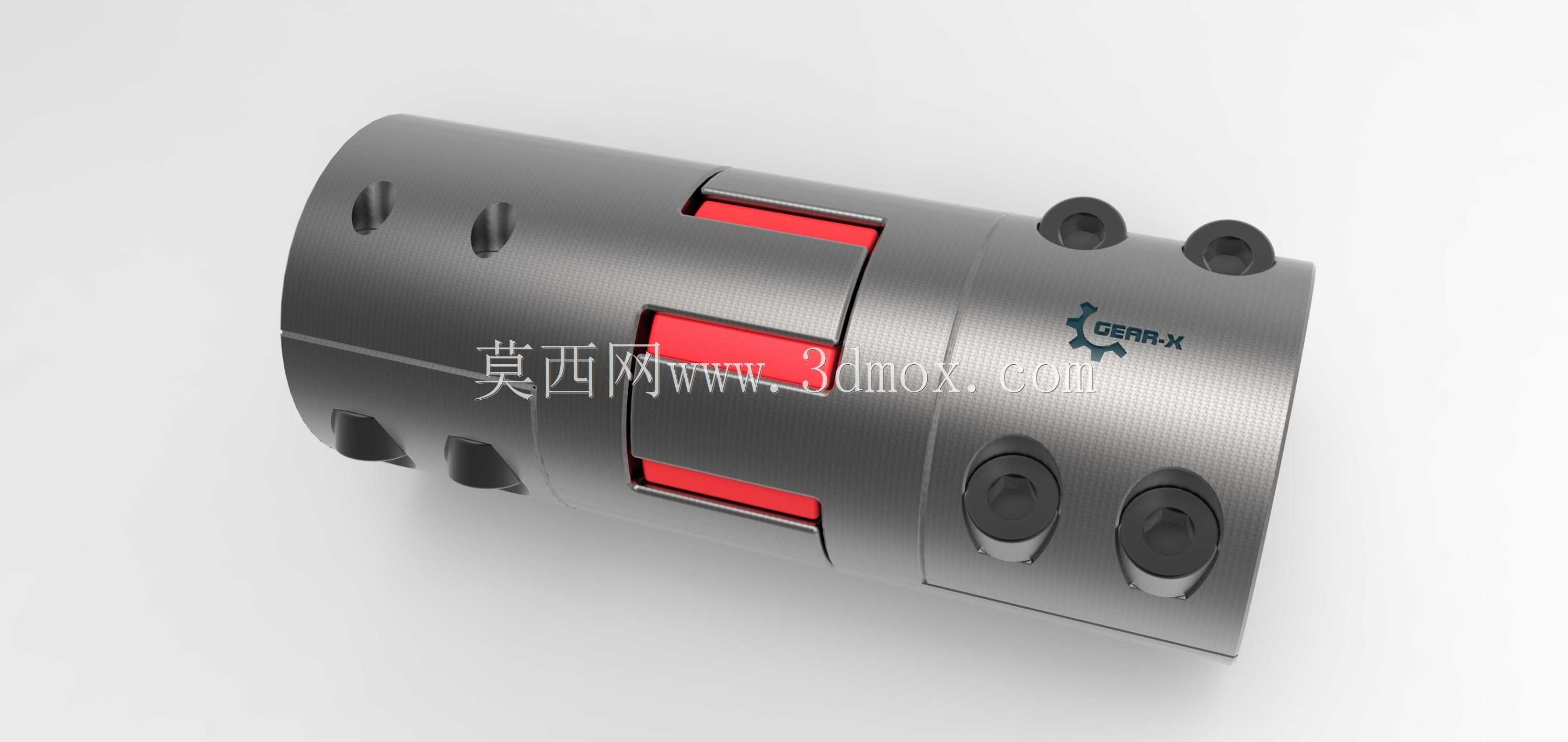

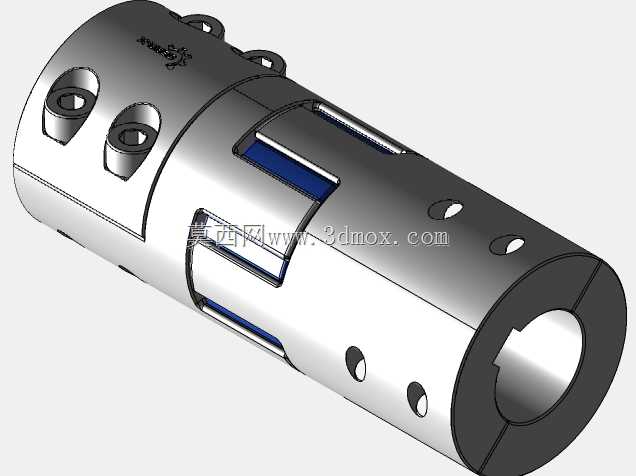

这款弯爪联轴器是机械传动系统中应用极为广泛的轴系连接部件，常见于伺服传动系统、数控机床进给机构、包装机械输送单元、纺织机械罗拉传动、自动化生产线动力传输工位等场景，主要用于连接两根同轴布置的传动轴，在主动轴与从动轴之间传递旋转扭矩，同时补偿两轴之间因加工误差、安装偏差、承载形变、温度形变产生的径向、角向与轴向偏移，避免轴系因附加载荷产生异常磨损、振动或疲劳断裂。联轴器主体采用对称分体式弯爪结构设计，两个半联轴器端面上分布有交错布置的弧形弯爪，爪部之间嵌入高弹性的红色聚氨酯弹性体，这种结构设计让弹性体同时承担扭矩传递与缓冲减振的作用：当传动系统启动、换向或承受冲击载荷时，弹性体可通过自身弹性形变吸收冲击能量，衰减传动过程中的振动，保护后端连接的精密传动部件如伺服电机、编码器、精密丝杠等不受冲击损伤，同时弹性体的自润滑特性与耐磨损性能，可保证联轴器长期运行无需额外维护，降低设备运维成本。在安装边界设计上，两个半联轴器的轴孔采用抱紧式夹紧结构，侧面配置对称分布的紧定螺钉，安装时无需对轴端做额外键槽加工，只需将轴插入轴孔后拧紧紧定螺钉即可实现无间隙抱紧，既简化了现场安装工序，也避免了键连接带来的传动背隙，适配高精度传动场景的零背隙传动需求。外形上采用圆柱型对称结构，整体外径与轴孔尺寸形成标准化的尺寸梯度，可适配不同扭矩等级、不同轴径的传动需求，安装时仅需保证两轴的对中偏差在允许范围内，预留足够的轴向安装空间即可完成装配，弯爪的弧形曲面设计可让弹性体受力更均匀，避免应力集中导致的弹性体过早失效，相比传统直爪联轴器，弯爪结构在承受冲击载荷时的接触面积更大，应力分布更平缓，可承受更高的瞬时冲击扭矩，同时运行过程中的噪音更低，适配对传动平稳性、噪音控制有较高要求的自动化设备场景。
