手动金属薄板折弯加工设备结构

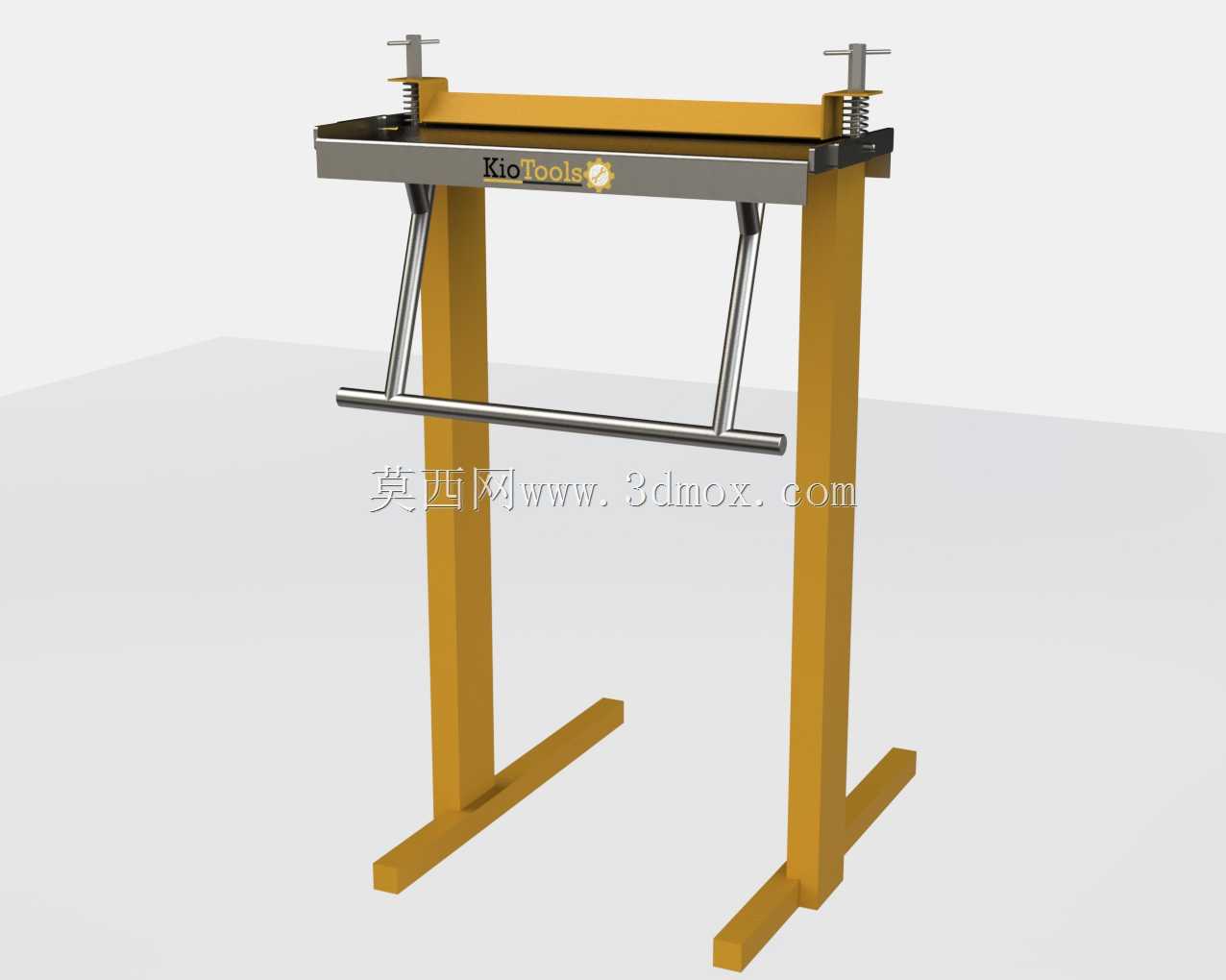

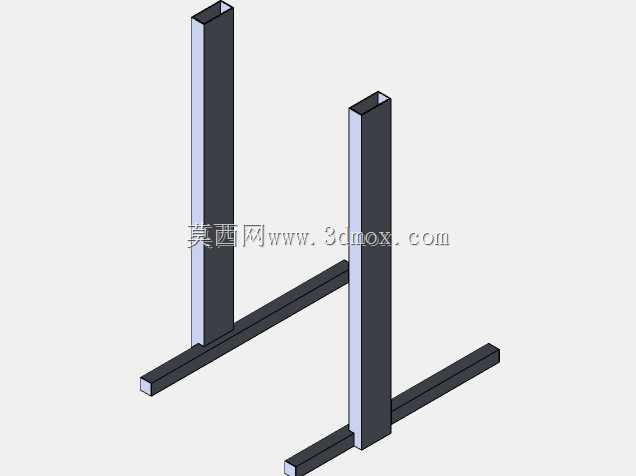

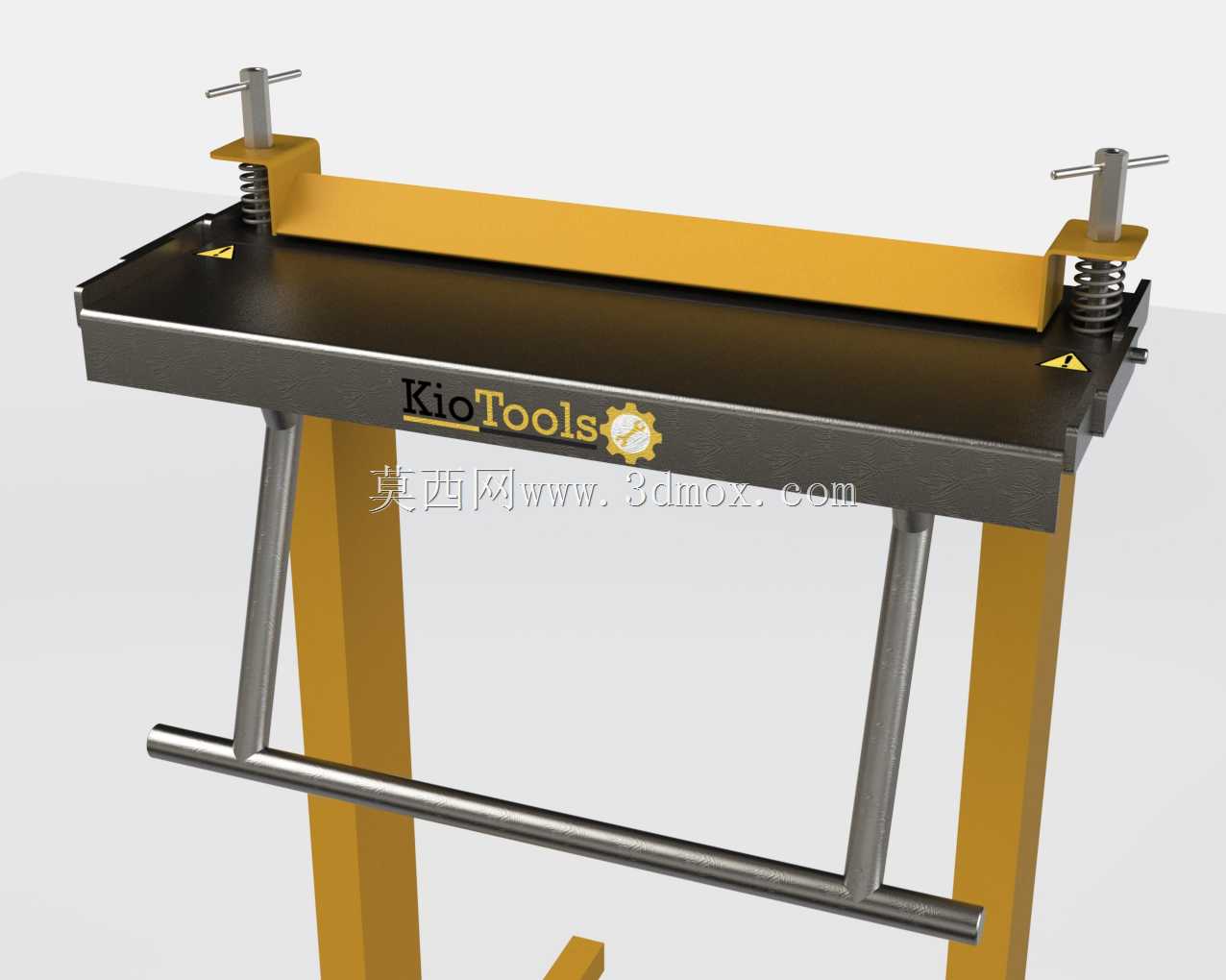

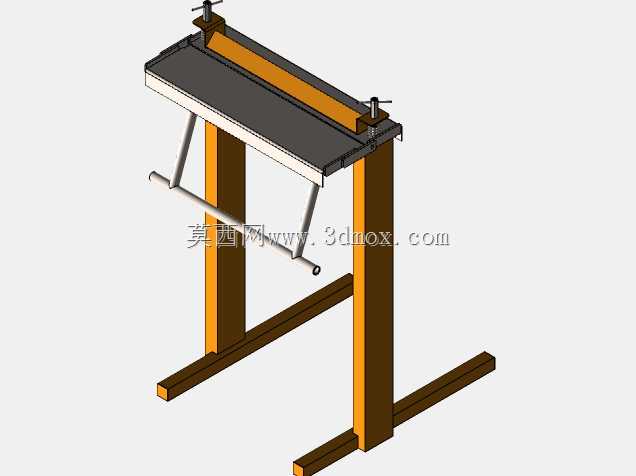

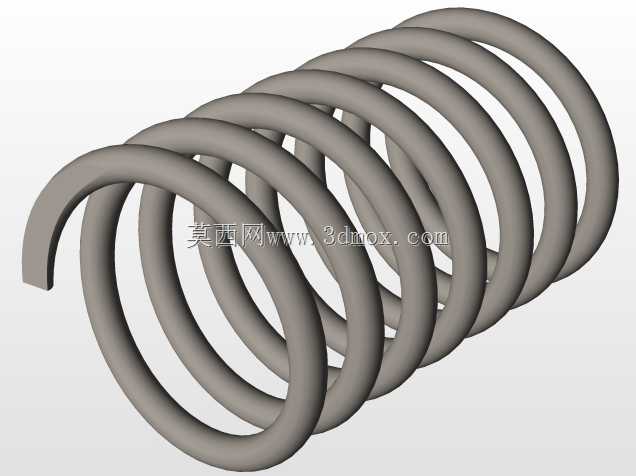

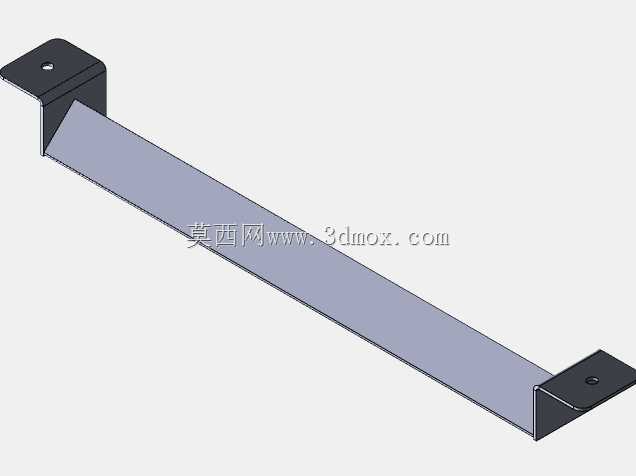

这款手动钣金折弯设备主要面向小型五金加工、钣金维修、教学实训以及个体加工作坊场景，可完成厚度较薄的金属板材直线折弯作业，适配常见的冷轧薄板、镀锌板、薄铝板等常见钣金加工材料，能够加工小型盒体、金属包边、简易支架类零件的折弯工序，无需外接动力源，对作业场地的供电条件无要求，适合零散小批量的钣金加工需求，也可作为现场维修的便携加工工装使用。设备整体采用台式支撑结构，主体框架由型钢焊接加工而成，底部设置稳定的立式支撑腿，作业台面采用加厚钢板加工，保证折弯作业过程中台面不会出现形变，保障折弯角度的精度。上方的压紧机构采用T型手拧螺杆配合压缩弹簧结构，作业时旋转两侧的手拧螺杆即可带动压梁下行，将待加工的金属薄板牢牢压紧在工作台面上，弹簧结构可在松开螺杆时自动抬升压梁，无需手动提拉，大幅提升上下料的操作效率，压梁长度覆盖整个工作台的有效加工宽度，可保证整段板材压紧力均匀，避免折弯过程中板材出现窜动偏移。折弯翻板设置在工作台前缘，下方配备横向操作杆，作业时扳动操作杆即可带动翻板向上翻转，沿工作台前缘的棱边将板材弯折至预设角度，操作力经过杠杆结构放大，单人即可轻松完成折弯操作，无需额外施加过大的外力。设备的有效加工宽度可适配常规幅面的金属薄板，整体占地尺寸紧凑，可直接放置在常规工作台面上使用，也可通过底部支撑腿直接落地放置，安装时无需额外打地脚固定，放置在平整地面即可开展作业，作业过程中无振动、无噪音，对周边作业环境无干扰。设计过程中充分考虑手动作业的操作便利性，所有操作部件均设置在人体站立作业可轻松触及的位置，压紧螺杆的手轮采用防滑结构，操作杆表面做光滑滚花处理，避免操作时打滑，设备所有棱边均做倒角处理，避免上下料过程中划伤操作人员或板材表面，整体结构无复杂传动部件，日常维护仅需定期在螺杆铰接位置加注润滑脂即可，长期使用也不易出现故障。
