手动方管扁钢弯曲成型加工设备结构

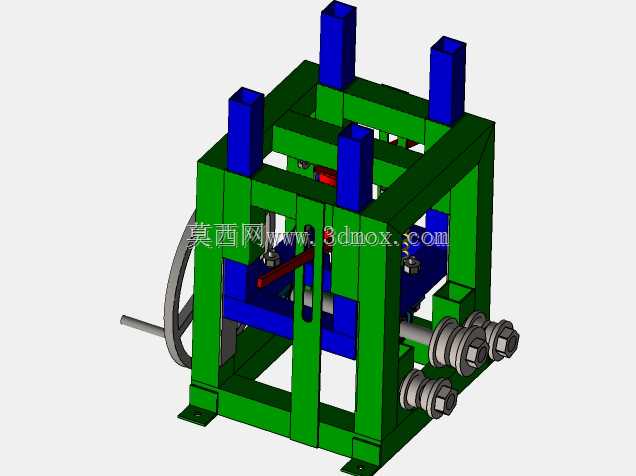

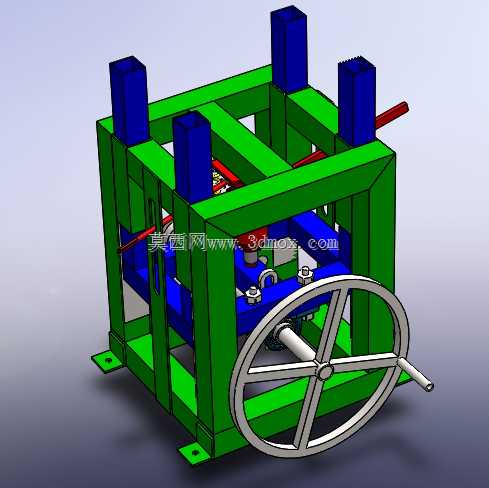

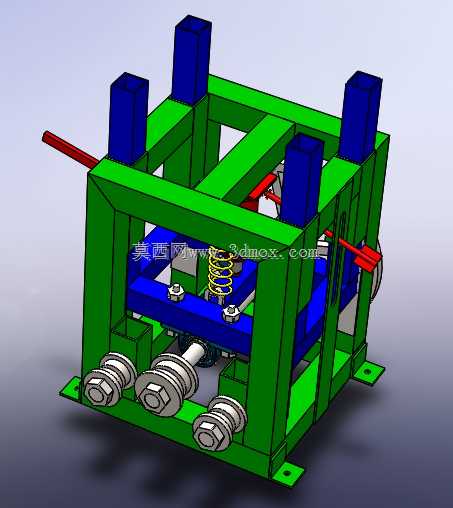

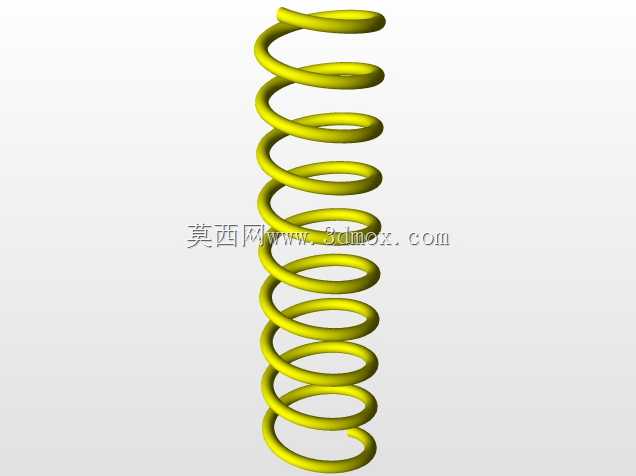

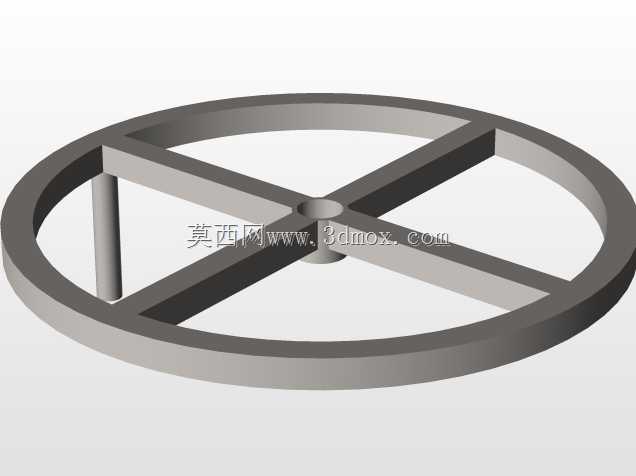

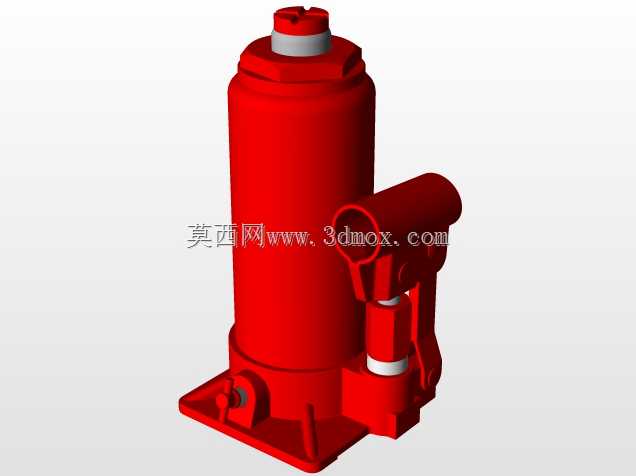

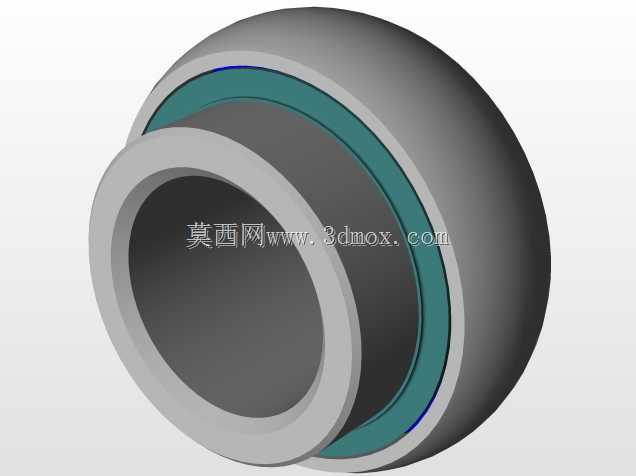

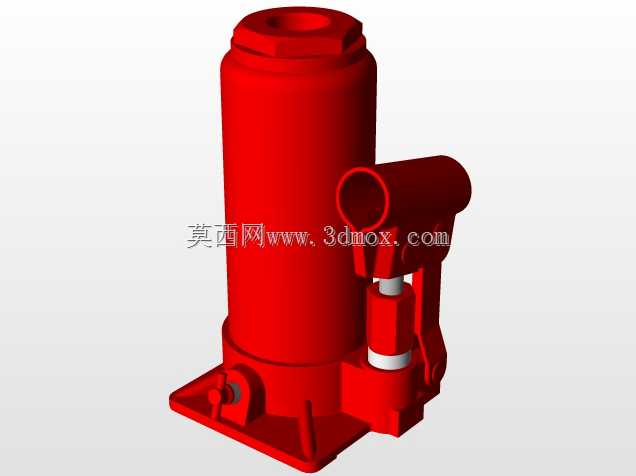

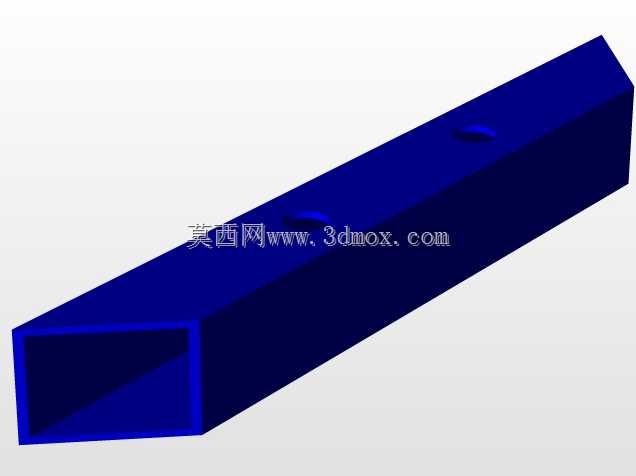

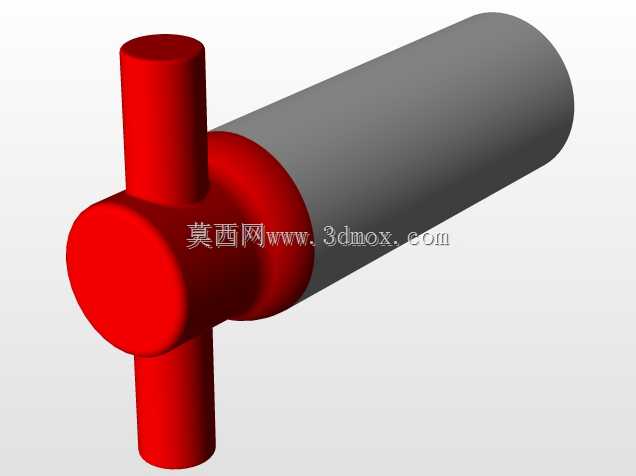

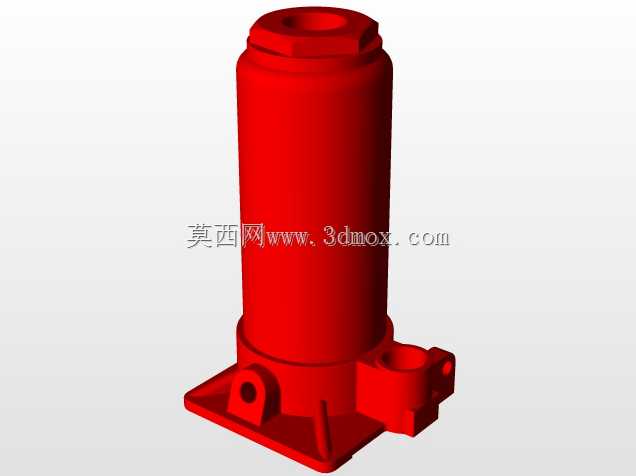

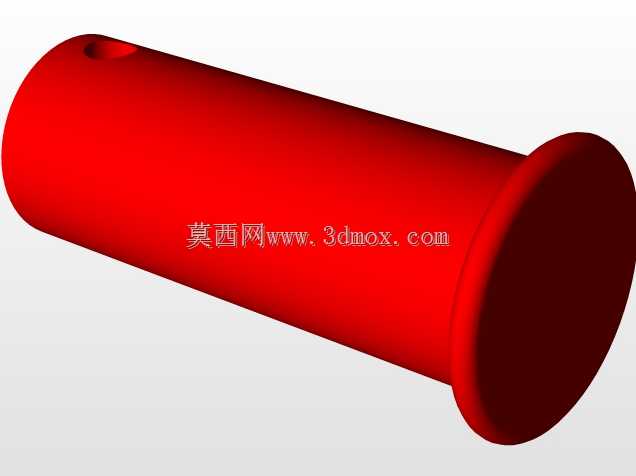

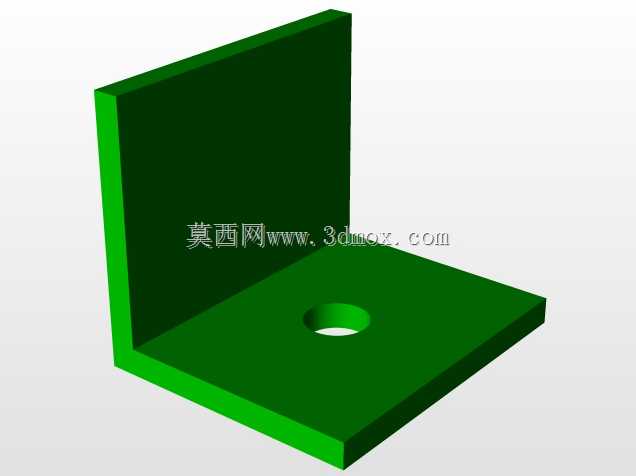

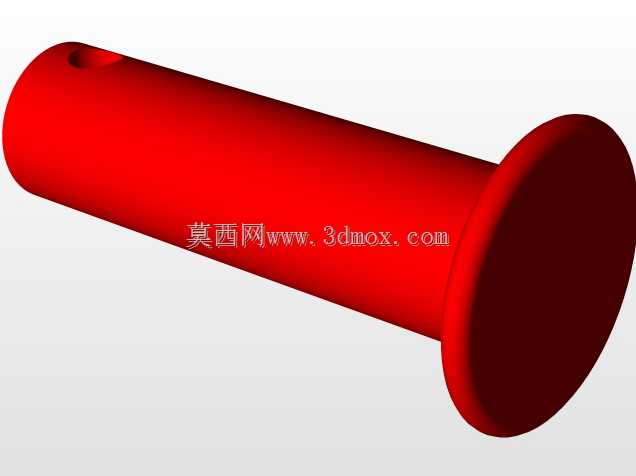

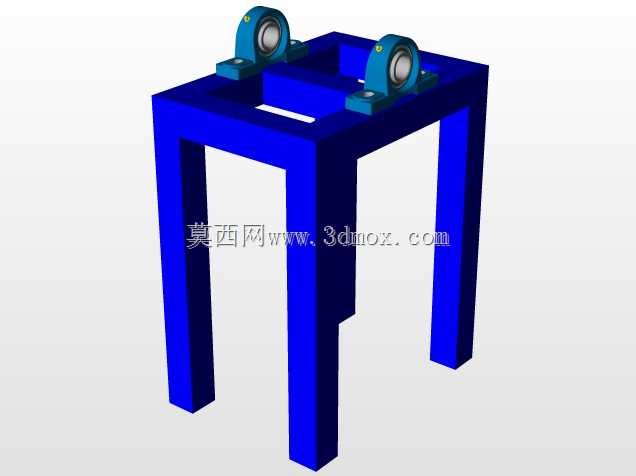

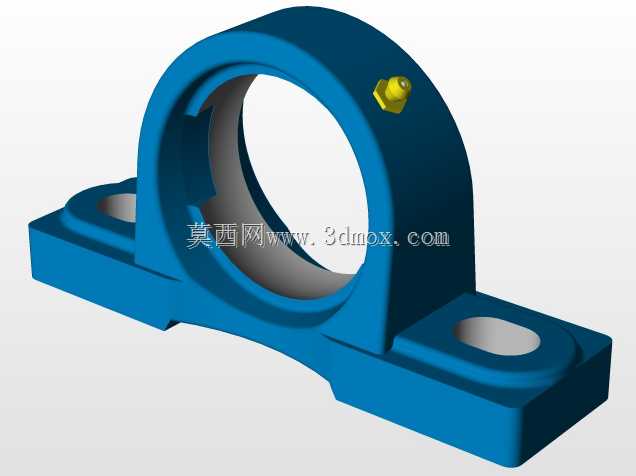

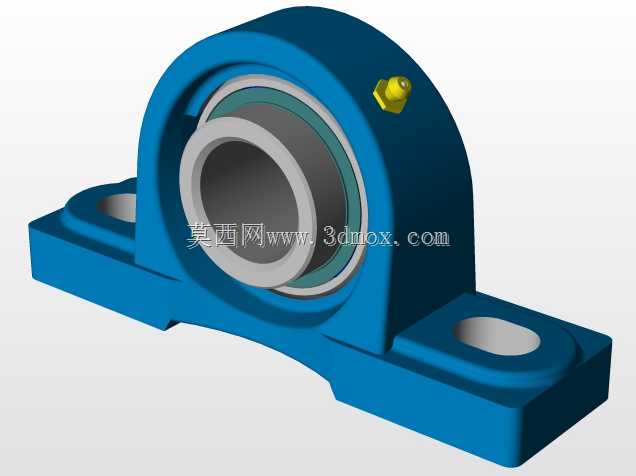

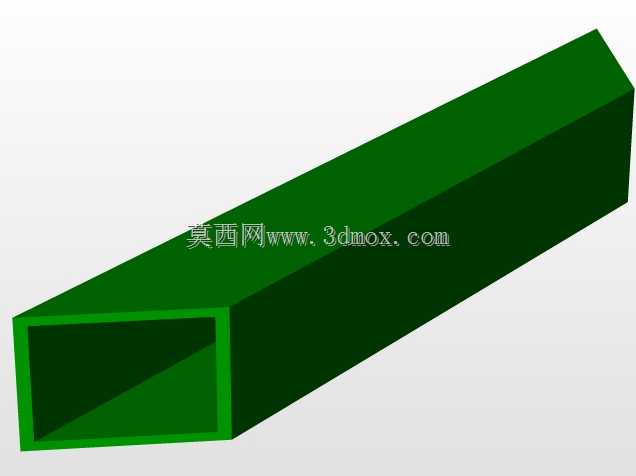

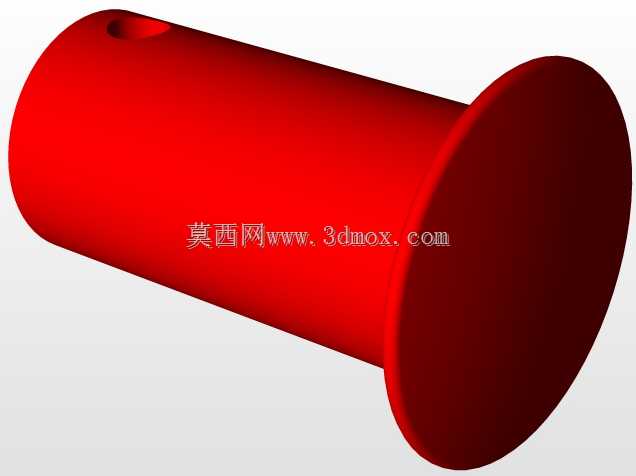

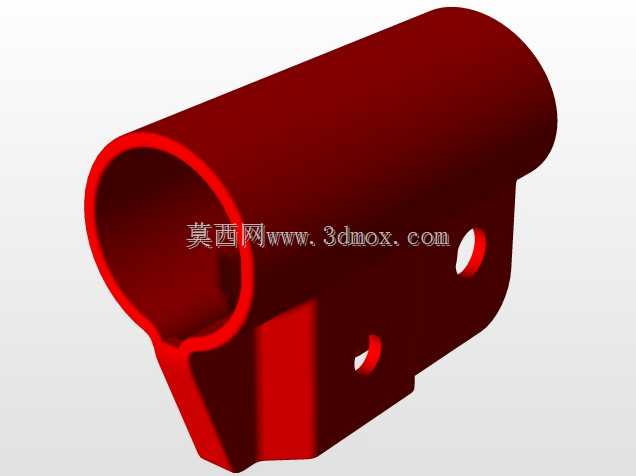

该款手动弯曲加工设备主要面向小型五金加工、工地现场钢筋预处理、小型金属构件作坊的日常加工场景，针对小批量、多规格的方管、扁钢以及小直径钢筋的弯曲作业需求设计，无需外接动力源即可完成手动操作，适合无稳定供电的野外作业场景、零散加工点位的临时加工作业，能够替代传统纯人力弯折的低效作业模式，降低作业人员的劳动强度，同时保证弯折成型的角度一致性与成型精度。设备整体采用框架式方钢焊接机架结构，四根立式导向立柱分布在机架四角，为上部压合结构提供稳定的垂直导向，避免压合作业过程中出现偏载卡顿的问题；机架下部设置三组可调式定位滚轮组件，滚轮通过螺栓与机架底板连接，可根据待加工型材的截面尺寸、目标弯曲半径调整滚轮的安装间距，适配不同规格的加工物料，滚轮采用圆弧槽面设计，与方管、扁钢的接触面贴合度更高，避免弯折过程中出现型材表面压痕、局部变形凹陷的问题。设备中部设置弹性复位组件，搭配手动操作杠杆实现压头的下压与自动回位，作业时将待加工型材放置在下部滚轮组的定位槽内，扳动侧面的手动操作杆带动压合结构下行，配合滚轮的支撑作用力使型材产生可控的塑性变形，达到预设弯曲角度后松开操作杆，复位弹簧即可带动压合结构自动回升至初始位置，单次作业循环即可完成一道弯折工序。设备底部设置带安装孔的固定支脚，可通过膨胀螺栓固定在加工工作台或者水泥地面上，安装边界占地尺寸紧凑，无需预留过大的操作空间，单人即可完成上料、操作、下料的全流程作业；侧面设置的行程限位结构可根据目标弯折角度调整限位位置，避免过度弯折导致型材报废，同一批次加工的型材弯折角度误差可控制在较小范围内，能够满足护栏加工、铁艺构件制作、现场钢筋弯折等场景的精度要求。整体结构无复杂电控、液压元件，日常维护仅需定期在导向立柱、铰接转轴位置加注润滑脂即可，故障率极低，适合加工频次不高、加工预算有限的作业场景使用，结构设计充分考虑了手动作业的力臂优化，通过杠杆比设计降低操作所需的作用力，即使是大截面的扁钢、厚壁方管也可轻松完成弯折作业，无需额外配备动力辅助装置。
